Temat 35 ŁĄCZNOŚĆ BEZPRZEWODOWA I ALARMOWANIE
ORGANIZACJA ŁĄCZNOŚCI Do organizacji łączności w pododdziałach taktycznych KSRG wykorzystuje się 4 rodzaje środków łączności: � radiowe, � przewodowe, � sygnalizacyjne, � ruchome.
PODZIAŁ ŁĄCZNOŚCI Łączność radiowa – łączność organizowana za pomocą urządzeń radiowych, które pracują w określonym systemie wg ustalonych zasad. Łączność przewodowa – łączność organizowana za pomocą środków przewodowych, zapewniająca w zależności od wykorzystywanych urządzeń liniowych i stacyjnych – jedno – lub wielokanałową wymianę informacji telefonicznych i telegraficznych, telekopiowych, telemetrycznych, teledacyjnych i telewizyjnych. Łączność środkami ruchomymi – przekazywanie informacji, dokumentów, rozkazów, meldunków na każdym szczeblu dowodzenia przy pomocy gońców (łączników) pieszych lub korzystających ze środków transportu. Łączność sygnalizacyjna – przekazywanie krótkich komend i rozkazów, alarmowanie i powiadamianie za pomocą środków sygnalizacji wzrokowej, dźwiękowej i czuciowej w postaci umownych sygnałów oraz technicznymi środkami łączności.
POJĘCIA PODSTAWOWE • • Radiotelefon - urządzenie elektroniczne przeznaczone do transmisji i odbioru sygnałów radiowych. Stacja radiowa - jedno lub więcej urządzeń radiowych odbiorczych i nadawczych wraz z urządzeniami pomocniczymi. Kierunek radiowy - sposób organizacji łączności między dwoma stacjami radiowymi według ustalonych w tym celu wspólnych danych radiowych. Sieć radiowa - zespół trzech lub więcej stacji radiowych pracujących według wspólnych danych radiowych.

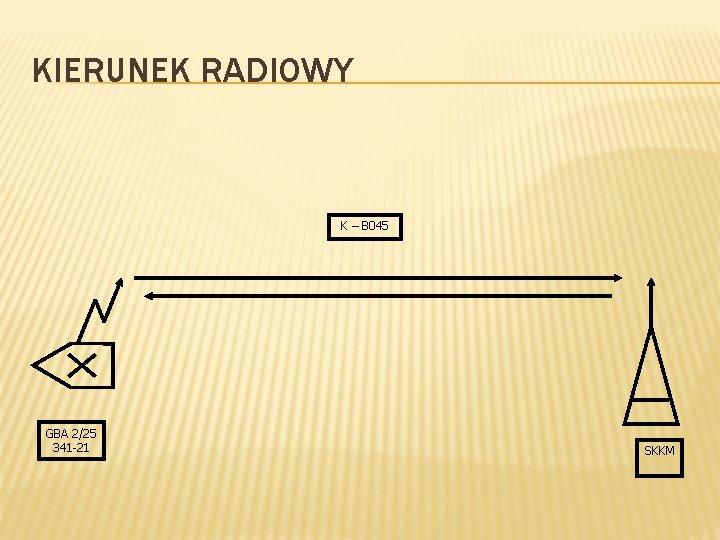

KIERUNEK RADIOWY K – B 045 GBA 2/25 341 -21 SKKM

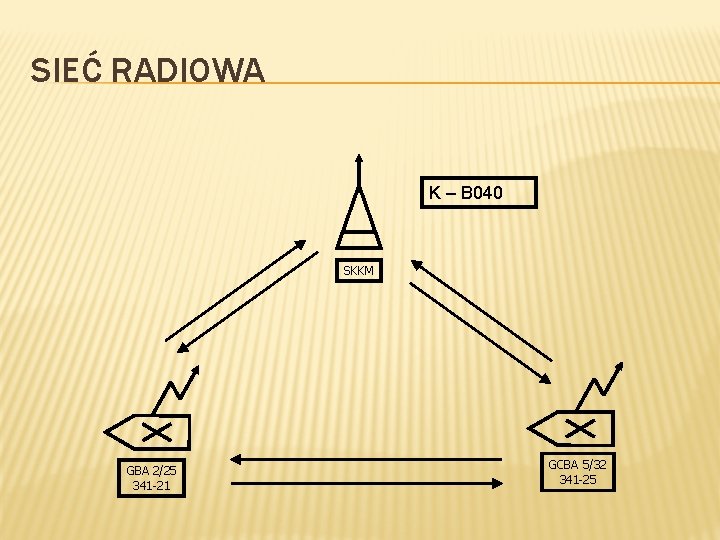

SIEĆ RADIOWA K – B 040 SKKM GBA 2/25 341 -21 GCBA 5/32 341 -25
POJĘCIA PODSTAWOWE • Dane radiowe - jest to zestaw dokumentów umożliwiających nawiązanie łączności i prowadzenie wymiany radiowej z określonymi korespondentami wchodzącymi w skład sieci (kierunków) radiowych danej jednostki lub służby. Informacje zawarte w tych dokumentach określają: numer sieci, nazwę użytkownika, numer kanału radiowego, kryptonimy i sygnały alarmowe. • Kanał radiowy - tor transmisyjny określany za pomocą standardowego przedziału częstotliwości i potocznie utożsamiany z numerem umownym przydzielonej dla stacji częstotliwości pracy. • Częstotliwość przydzielona stacji - jest to częstotliwość środkowa kanału radiowego, na którym stacja ma pracować.
POJĘCIA PODSTAWOWE � � � Łączność pewna - łączność utrzymywana z obszarów o sprawdzonym praktycznie zasięgu, przy którym istnieje pewność dobrej, dwustronnej słyszalności. Potwierdzenie zwrotne - sposób potwierdzenia przyjęcia informacji polegający na powtórzeniu dla stacji nadającej przez odbierającego całości przyjętego tekstu. Pokwitowanie - sposób potwierdzenia przyjęcia informacji polegający na przekazaniu dla stacji nadającej przez odbierającego zwrotu ZROZUMIAŁEM. Simpleks - sposób pracy radiowej polegający na naprzemiennym nadawaniu i odbieraniu na tej samej częstotliwości. Sygnał radiowy - krótki (wyrazowy, literowy, cyfrowy lub mieszany) umowny sygnał oznaczający ściśle określoną informację dla korespondentów systemu radiokomunikacyjnego, w którym został nadany.
POJĘCIA PODSTAWOWE � Fale elektromagnetyczne – są zespolonym ruchem falowym zmiennego pola elektrycznego i nośnikiem energii elektrycznej. Zjawiska charakterystyczne dla ruchu falowego to: załamanie fali (refrakcja), ugięcie fali nad przeszkodą (dyfrakcja), rozproszenie i nakładanie się fali (interferencja). � Fale radiowe rozchodzą się w 3 warstwach atmosfery: troposferze, stratosferze i jonosferze. Fale radiowe dzielą się na: długie, średnie, krótkie, ultrakrótkie i mikrofale. Na podstawie porozumień międzynarodowych ustalono nazwy tych fal w zależności od długości.

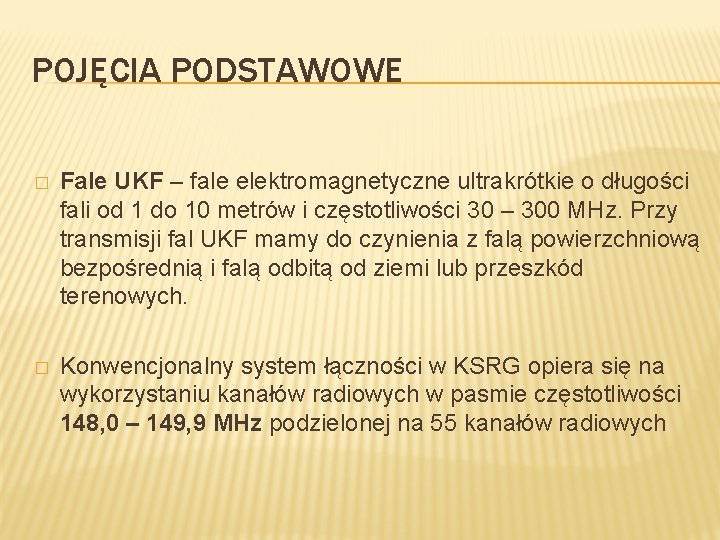

POJĘCIA PODSTAWOWE � Fale UKF – fale elektromagnetyczne ultrakrótkie o długości fali od 1 do 10 metrów i częstotliwości 30 – 300 MHz. Przy transmisji fal UKF mamy do czynienia z falą powierzchniową bezpośrednią i falą odbitą od ziemi lub przeszkód terenowych. � Konwencjonalny system łączności w KSRG opiera się na wykorzystaniu kanałów radiowych w pasmie częstotliwości 148, 0 – 149, 9 MHz podzielonej na 55 kanałów radiowych
FALA BEZPOŚREDNIA I ODBITA
ROZPRZESTRZENIANIE SIĘ FAL RADIOWYCH Na rozprzestrzenianie się fal UKF mają wpływ: • ukształtowanie terenu • niejednorodność gruntu (lasy, jeziora) • przeszkody terenowe w postaci zabudowań
ROZPRZESTRZENIANIE SIĘ FAL RADIOWYCH Fala radiowa padając na przeszkodę terenową np. ścianę budynku ulega częściowemu odbiciu, a częściowo rozproszeniu. Od nadajnika do odbiornika dociera nie fala bezpośrednia, lecz odbita.
ALARMOWANIE Środki techniczne wykorzystywane do alarmowania OSP
ALARMOWANIE Do alarmowania jednostek OSP może być stosowany system DSP-50. Może on być stosowany: w sieciach alarmowych Państwowej Straży Pożarnej na terenie jednego powiatu – struktura dwupoziomowa: stacja powiatowa – stacja obiektowa (syrena)
TRYBY ALARMOWANIA
TRYBY ALARMOWANIA
TRYBY ALARMOWANIA
TRYBY ALARMOWANIA
TRYBY ALARMOWANIA
TRYBY ALARMOWANIA
KRYPTONIMY Pojęcie sygnału radiowego można zastąpić pojęciem kryptonimu, które jest bardziej powszechnie stosowane w systemach radiowych. W systemach radiokomunikacyjnych służb resortowych podległych i nadzorowanych przez Ministra Spraw Wewnętrznych i Administracji możemy wyróżnić takie kryptonimy jak: � - indywidualne; � - grupowe; � - okólnikowe; � - alarmowania; � - współdziałania.

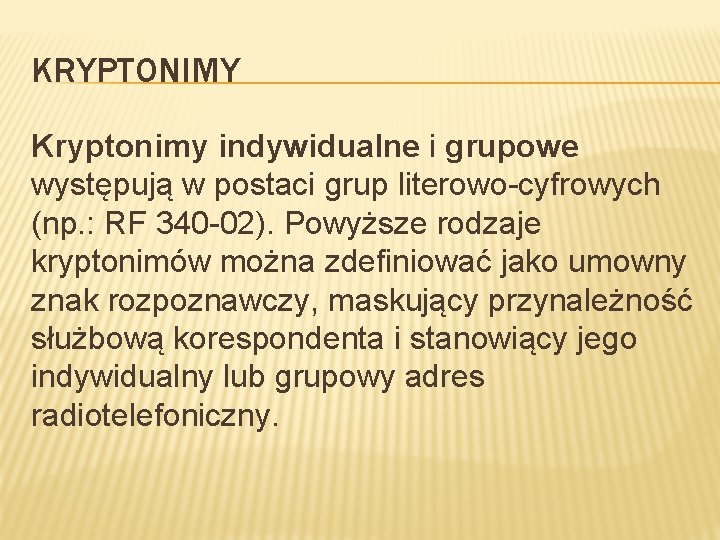

KRYPTONIMY Kryptonimy indywidualne i grupowe występują w postaci grup literowo-cyfrowych (np. : RF 340 -02). Powyższe rodzaje kryptonimów można zdefiniować jako umowny znak rozpoznawczy, maskujący przynależność służbową korespondenta i stanowiący jego indywidualny lub grupowy adres radiotelefoniczny.
KRYPTONIMY � Kryptonimy okólnikowe występują w postaci słów logicznych (np. : OMEGA, GRANIT). � Kryptonimy alarmowe występują w postaci słów logicznych lub grup cyfrowych, (np. : RATUNEK lub 111, 222). � Kryptonimy współdziałania występują w postaci słów logicznych oraz słów logicznych połączonych z grupami cyfrowymi (np. : WODNIK 100÷ 899, DARIA Z 2 Z 3 Z 4 Z 5).
KRYPTONIMY Kryptonim indywidualny stały - zawiera pełną informację o przynależności służbowej korespondenta radiowego, zbudowany jest z indeksu literowego składającego się z dwóch liter i grupy cyfrowej, na którą składa się pięć cyfr. Może spełniać następujące funkcje: � sygnału rozpoznawczego osoby funkcyjnej, dla której został przydzielony; � umownego identyfikatora urządzenia abonenckiego w systemach radiokomunikacyjnych; � umownego identyfikatora środka transportu lub specjalistycznego sprzętu;
KRYPTONIMY - BUDOWA Podstawowym kryptonimem stosowanym w jednostkach ochrony ppoż. jest kryptonim indywidualny stały, który zawiera pełną informację o przynależności służbowej korespondenta radiowego i składa się z indeksu literowego i grupy cyfrowej. XY Z 1 Z 2 Z 3 Z 4 Z 5 X – indeks literowy regionu (województwa) Y – indeks literowy pionu służbowego (rodzaj służby w resorcie) Z 1 Z 5 – grupa cyfrowa
KRYPTONIMY - BUDOWA Indeks literowy województwa, R - podkarpackie Indeks literowy służby, F-PSP RF 341 -21 Przydział grupy cyfrowej dla JRG KM PSP w Krośnie Grupa cyfrowa oznaczająca korespondenta w danej komórce organizacyjnej, 21 – średni samochód gaśniczy
KRYPTONIMY Kryptonim osoby funkcyjnej jest to ustalony kryptonim cyfrowy lub literowy maskujący stanowiska służbowe określonych osób z komend straży pożarnej. Przydział grup cyfrowych dla niektórych osób funkcyjnych w jednostkach organizacyjnych PSP: � 01 – Komendant � 02 – Zastępca Komendanta � 11 – Dowódca JRG � 12 – Zastępca Dowódcy JRG � 13 – Dowódca Zmiany � 14 – Dowódca grupy specjalistycznej � 15 – 17 – Dowódcy sekcji
ZNACZENIE KRYPTONIMÓW • OMEGA - Kryptonim okólnikowy stosowany we wszystkich sieciach i kierunkach radiowych za wyjątkiem KSWi. A • GRANIT Kryptonim okólnikowy stosowany wyłącznie w Krajowej Sieci Współdziałania i Alarmowania • RATUNEK Sygnał alarmowy, stanowiący funkcję sygnału bezpośredniego zagrożenia zdrowia lub życia • GEJZER - Nakaz alarmowego opuszczenia strefy zagrożonej • KARAT - Kierujący Działaniem Ratowniczym • WODNIK 100÷ 999 - Kryptonim współdziałania dla PSP używany zasadniczo • w działaniach planowanych zawczasu i mających charakter niejawny • REDUTA - Rejon koncentracji / punkt przyjęcia sił i środków • NIAGARA Z 2 Z 3 Z 4 Z 5 - Stanowisko wodne • DARIA Z 2 Z 3 Z 4 Z 5 - Dowódca zastępu lub sekcji • STOPER Z 2 Z 3 Z 4 Z 5 - Stanowisko ratownicze zastępu lub sekcji
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Wywołanie korespondenta: n kryptonim stacji korespondenta n zwrot „ TU ” n kryptonim stacji własnej n zwrot „ ODBIÓR ” -1 raz PRZYKŁAD: „ Krosno 998, TU 341 -25, ODBIÓR ”.
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Odpowiedź na wywołanie: n zwrot „ TU ” n kryptonim stacji własnej n zwrot „ ODBIÓR ” -1 raz PRZYKŁAD: „ TU Krosno 998, ODBIÓR ”.
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Zgłoszenie w przypadku wywołania przez kilku korespondentów: n zwrot „TU” -1 raz; n kryptonim stacji własnej -1 raz; n zwrot „ZGŁASZAM SIĘ DLA” 1 raz; n kryptonim jednej z wywołujących stacji -1 raz; n zwrot „ODBIÓR” -1 raz. PRZYKŁAD: „TU Krosno 998, ZGŁASZAM SIĘ DLA, 341 -21, ODBIÓR. ”
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Przekazanie korespondencji: Przekazanie korespondencji polega na nadaniu: � kryptonimu stacji korespondenta -1 raz � zwrotu „TU” -1 raz � kryptonimu stacji własnej -1 raz � treści korespondencji � zwrotu „ODBIÓR” -1 raz PRZYKŁAD: „ Krosno 998, TU 341 -25, Udaję się na rozpoznanie, ODBIÓR ”.

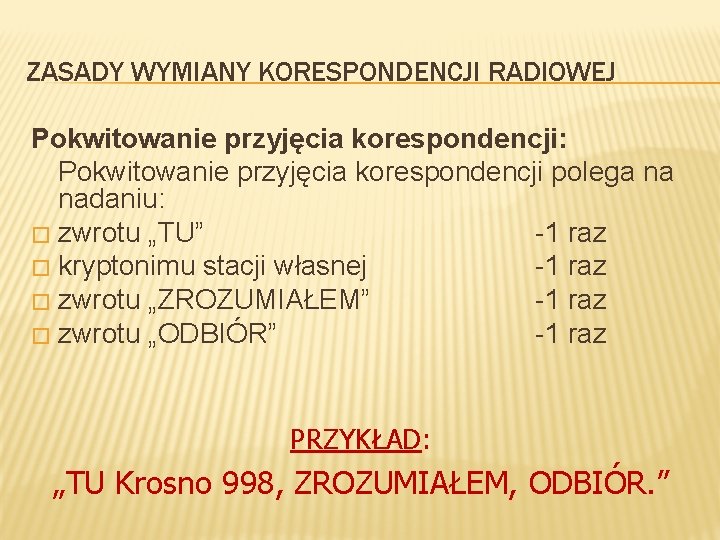

ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Pokwitowanie przyjęcia korespondencji: Pokwitowanie przyjęcia korespondencji polega na nadaniu: � zwrotu „TU” -1 raz � kryptonimu stacji własnej -1 raz � zwrotu „ZROZUMIAŁEM” -1 raz � zwrotu „ODBIÓR” -1 raz PRZYKŁAD: „TU Krosno 998, ZROZUMIAŁEM, ODBIÓR. ”
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Przekazanie wiadomości okólnikiem: Przekazanie korespondencji okólnikiem polega na nadaniu: � kryptonim okólnikowy -1 raz � zwrot „TU” -1 raz � kryptonim stacji własnej -1 raz � treść informacji -1 raz PRZYKŁAD: OMEGA, TU Krosno 998, PRZYGOTOWAĆ SIĘ DO ODBIORU Po upływie około jednej minuty osoba obsługująca stację przystępuje do nadania wiadomości okólnikowej. W warunkach łączności pewnej tylko przekazywanie krótkich informacji może odbywać się bez uprzedzenia.
ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Zasady ogólne: � Minimum czasu nadawania-maksimum treści � Zabrania się nadawania tekstem jawnym stopni służbowych, nazwisk osób funkcyjnych � Do korespondentów zwracania się - „TY” � Nadawanie powinno być możliwie krótkie, zwięzłe w treści, w miarę szybko i wyraźnie nadane, zrozumiale akcentowane � Każdy operator obsługujący radiotelefon przed rozpoczęciem nadawania obowiązany jest upewnić się czy, w danym momencie kanał roboczy nie jest zajęty. W przypadku zajętości kanału należy zaczekać do czasu zakończenia korespondencji
STOSOWANIE KRYPTONIMÓW W FORMIE SKRÓCONEJ Po nawiązaniu łączności w pewnych okolicznościach dopuszcza się stosowanie kryptonimów w formie skróconej, np. : pomija się indeksy literowe przy komunikacji pomiędzy korespondentami sieci radiowych w danym regionie w ramach jednego pionu służbowego, PRZYKŁAD: WF 250 -10, TU, WF 306 -16, ODBIÓR” TU, WF 250 -10, ODBIÓR 250 -10, TU, 306 -16, JESTEM NA MIEJSCU AKCJI, UDAJĘ SIĘ NA ROZPOZNANIE, ODBIÓR TU, 250 -10, ZROZUMIAŁEM, ODBIÓR

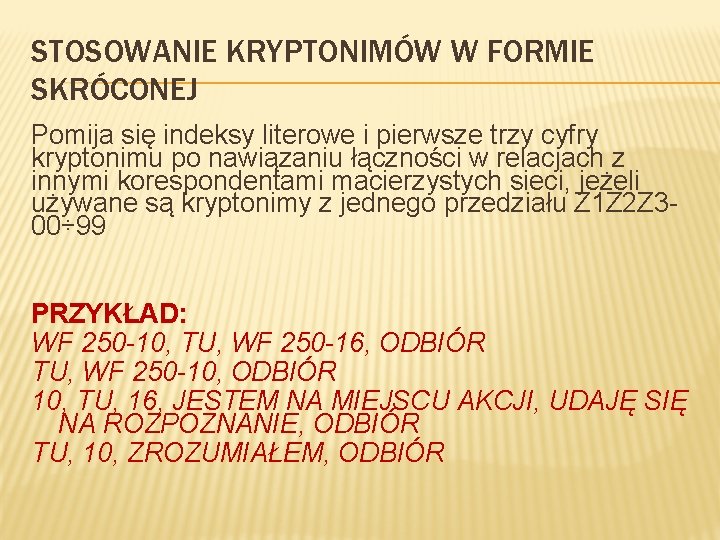

STOSOWANIE KRYPTONIMÓW W FORMIE SKRÓCONEJ Pomija się indeksy literowe i pierwsze trzy cyfry kryptonimu po nawiązaniu łączności w relacjach z innymi korespondentami macierzystych sieci, jeżeli używane są kryptonimy z jednego przedziału Z 1 Z 2 Z 300÷ 99 PRZYKŁAD: WF 250 -10, TU, WF 250 -16, ODBIÓR TU, WF 250 -10, ODBIÓR 10, TU, 16, JESTEM NA MIEJSCU AKCJI, UDAJĘ SIĘ NA ROZPOZNANIE, ODBIÓR TU, 10, ZROZUMIAŁEM, ODBIÓR
STOSOWANIE KRYPTONIMÓW W FORMIE SKRÓCONEJ Uwaga: na żądanie każdego korespondenta należy bezwzględnie podać swój kryptonim w formie pełnej. W jednostkach ochrony przeciwpożarowej podczas prowadzenia akcji ratowniczo – gaśniczych dopuszcza się zastępowanie pierwszych trzech cyfr kryptonimu nazwą miejscowości stacjonowania jednostki np. : Miejsce Piastowe 22 , Suchodół 43 itp. Wyjątki te mogą być stosowane tylko podczas pracy we własnych sieciach i kierunkach radiotelefonicznych.

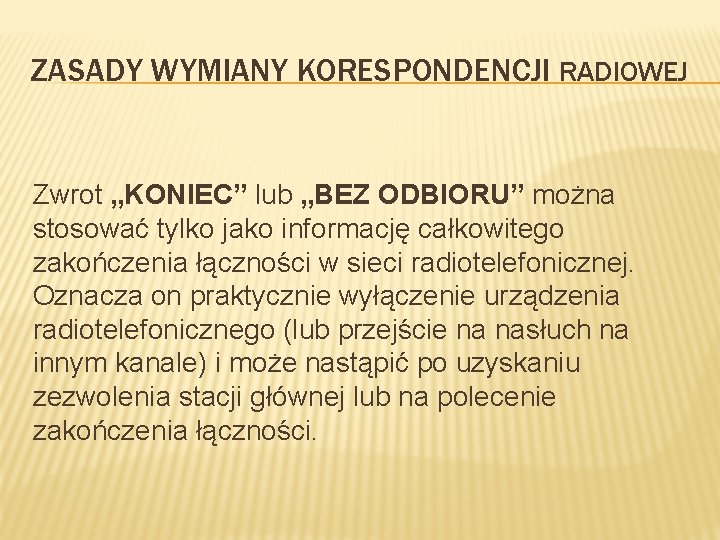

ZASADY WYMIANY KORESPONDENCJI RADIOWEJ Zwrot „KONIEC” lub „BEZ ODBIORU” można stosować tylko jako informację całkowitego zakończenia łączności w sieci radiotelefonicznej. Oznacza on praktycznie wyłączenie urządzenia radiotelefonicznego (lub przejście na nasłuch na innym kanale) i może nastąpić po uzyskaniu zezwolenia stacji głównej lub na polecenie zakończenia łączności.
URZĄDZENIA RADIOTELEFONICZNE Budowa urządzenia radiotelefonicznego opisana za pomocą schematu blokowego
PODZIAŁ URZĄDZEŃ RADIOTELEFONICZNYCH Urządzenia radiotelefoniczne ze względu na ich przeznaczenie można podzielić na trzy podstawowe grupy: � · Radiotelefony przenośne (nasobne); � · Radiotelefony przewoźne; � · Radiotelefony stacjonarne (bazowe).
RADIOTELEFONY PRZENOŚNE Grupa radiotelefonów przenośnych charakteryzuje się niewielkimi rozmiarami oraz niewielką masą. Posiadają niewielką moc wysokiej częstotliwości, która zależy zasadniczo od zakresu częstotliwości, w którym pracuje dane urządzenie. Powyższa moc jednak nie przekracza wartości 5 W. Przeważnie celem ich wykorzystania jest zapewnienie łączności na niewielkim terenie działania w trybie łączności bezpośredniej.
RADIOTELEFONY PRZEWOŹNE Grupa radiotelefonów przewoźnych jest przeznaczona do instalacji we wszelakiego rodzaju pojazdach. Posiadają moc wysokiej częstotliwości do 25 W. Większość radiotelefonów należących do tej grupy może być wykorzystana jako radiotelefony stacjonarne.
RADIOTELEFONY STACJONARNE Grupa radiotelefonów stacjonarnych jest przeznaczona do instalacji w obiektach stałych. Posiadają moc wysokiej częstotliwości, nie przekraczającą wartości 30 W. Są budowane zazwyczaj w postaci szaf lub stojaków z manipulatorem przystosowanym do stawiania na biurku lub wmontowanym w pulpit dyspozytorski. Zasilane są z sieci energetycznej, wyposażone są również w zasilanie awaryjne.
OBSŁUGA RADIOTELEFONU PRZENOŚNEGO Elementy funkcjonalne i ich przeznaczenie 1. Włączeniewyłączenie, regulacja siły głosu. 2. Przycisk nadawania (PTT). 3. Przełącznik kanałów 4. Przycisk kontrolny. 5. Przycisk funkcyjny. 6. Wskaźnik trójkolorowy LED. 7. Gniazdo anteny. 8. Gniazdo akcesoriów.
OBSŁUGA RADIOTELEFONU PRZENOŚNEGO Włączanie i wyłączanie radiotelefonu Wybranie odpowiedniego kanału Nadawanie
OBSŁUGA RADIOTELEFONU PRZEWOŹNEGO Elementy funkcjonalne i ich przeznaczenie 1 2 6 7 8 11 12 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 9 3 4 5 10 Włączanie/wyłącznie i regulacja siły głosu, Przyciski do przewijania kanałów w górę i w dół, Przycisk nasłuchu (monitorowanie), Skanowanie włączone/wyłączone, Chwilowe wykreślanie kanałów z listy skaningowej, Dioda LED – monitorowanie, Dioda LED – skanowanie, Dioda LED – nadawanie/zajętość kanału, Gniazdo mikrofonu, Głośnik, Wyświetlacz, Mikrofon z przyciskiem PTT.
OBSŁUGA RADIOTELEFONU PRZEWOŹNEGO Włączanie - Obrócić pokrętło regulatora siły głosu ON/OFF VOLUME w prawo poza zatrzask. Połowa obrotu odpowiada 50% siły głosu. Wybór kanału - Wybierz odpowiedni kanał naciskając przycisk CHANNEL UP lub CHANNEL DOWN, Na wyświetlaczu pojawi się numer kanału.
