Temat 2 Jednostki miar w sieciach komputerowych oraz

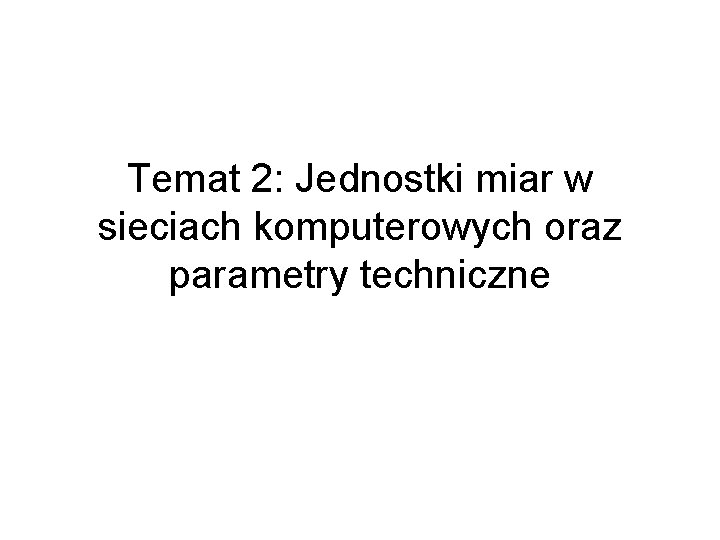

Temat 2: Jednostki miar w sieciach komputerowych oraz parametry techniczne

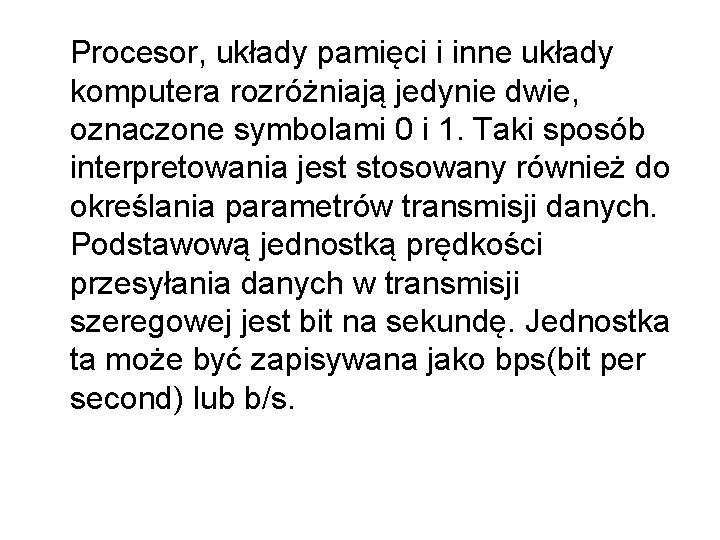

Procesor, układy pamięci i inne układy komputera rozróżniają jedynie dwie, oznaczone symbolami 0 i 1. Taki sposób interpretowania jest stosowany również do określania parametrów transmisji danych. Podstawową jednostką prędkości przesyłania danych w transmisji szeregowej jest bit na sekundę. Jednostka ta może być zapisywana jako bps(bit per second) lub b/s.

Jednostka Definicja Przykład Bit(b) 0 lub 1 włączony/wyłączony Bajt(B) = 8 b litera w kodzie ASCII Kilobajt(KB) = 1024 B e-mail (około 2 KB) Megabajt(MB) = 1024 KB płyta CD (około 700 MB) Gigabajt(GB) = 1024 MB płyta Blu-Ray (około 25 GB) Terabajt(TB) = 1024 GB ilość danych, które teoretycznie można przesłać za pomocą światłowodu w ciągu 1 sekundy

Jednostki szybkości transmisji danych Jednostka Nazwa b/s (bps) bity na sekundę kb/s (kbps) kilobity na sekundę Mb/s (Mbps) megabity na sekundę Gb/s (Gbps) gigabity na sekundę

Ponieważ wielkość plików zwykle jest podawana w bajtach, należy uwzględnić różnice w jednostkach. Aby obliczyć prędkość pobierania plików, których rozmiar jest podany w bajtach, prędkość przesyłania należy podzielić przez 8(zamienić bajty na bity – 1 bajt to 8 bitów), czyli transfer 256 kb/s jest równoznaczny pobieraniu 32 k. B/s.

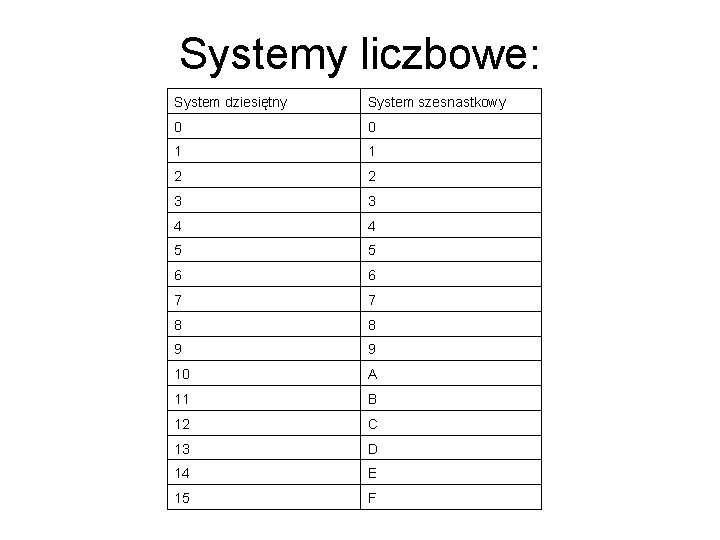

Systemy liczbowe: System dziesiętny System szesnastkowy 0 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 A 11 B 12 C 13 D 14 E 15 F

Zamiana liczby szesnastkowej na postać dziesiętną • przykład: liczba 92 F 6 A(16)=0 X 92 F 6 A=9*164+2*163+F*162+ +6*161+A*160=9*65536+2*4096+15*256+6* *16+10*1=601962(10) Czyli nasza liczba 92 F 6 A(w systemie szesnastkowym) wynosi 601962(w systemie dziesiętnym)

Zamiana liczby binarnej na postać dziesiętną Aby przeliczyć liczbę z systemu dwójkowego na dziesiętny musimy skorzystać z poniższego wzoru: Załóżmy, że chcemy przeliczyć z systemu dwójkowego na dziesiętny liczbę 10101101, podstawiamy do wzoru: Co daje po obliczeniu wynik 173

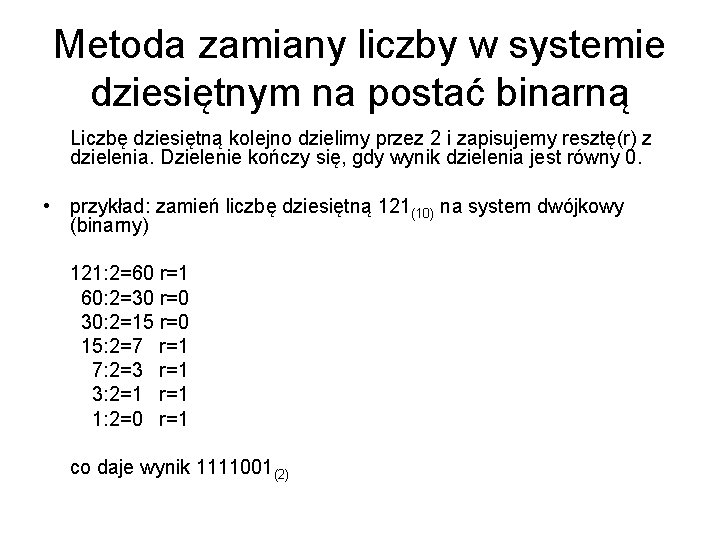

Metoda zamiany liczby w systemie dziesiętnym na postać binarną Liczbę dziesiętną kolejno dzielimy przez 2 i zapisujemy resztę(r) z dzielenia. Dzielenie kończy się, gdy wynik dzielenia jest równy 0. • przykład: zamień liczbę dziesiętną 121(10) na system dwójkowy (binarny) 121: 2=60 r=1 60: 2=30 r=0 30: 2=15 r=0 15: 2=7 r=1 7: 2=3 r=1 3: 2=1 r=1 1: 2=0 r=1 co daje wynik 1111001(2)

Metoda zamiany liczby w systemie binarnym na postać dziesiętną • przykład: liczba 111001(2)=1*25+1*24+1*23+0*22+0*21+1*20= =1*32+1*16+1*8+0*4+0*2+1*1=32+16+8+1= =57(10)

Sieci lokalne w standardzie Ethernet: Nazwa Prędkość Ethernet 10 Mb/s Pierwsze wersje łącz kablowych Fast. Ethernet 100 Mb/s Nadal często stosowany Gigabit. Ethernet 1000 Mb/s Obecnie najczęściej stosowany 10 Gigabit. Ethernet 10000 Mb/s Wysokowydajne sieci 100 Gigabit. Ethernet 100000 Mb/s Wysokowydajne sieci

Wyniki testowania sieci, np. światłowodowych lub bezprzewodowych mogą być podawane w decybelach(d. B). Wartości wyrażane w decybelach odnoszą się do stosunku dwóch wielkości, np. mocy sygnału Pk dostarczonej do odbiornika do mocy Pp przekazanej przez nadajnik. Do obliczania decybeli stosuje się wzór: Wartość wyrażona w decybelach wyraża wzrost (wartość dodatnia) lub spadek mocy (wartość ujemna). Liczba decybeli pozwala stwierdzić ile energii pozostało w fali, np. radiowej po pokonaniu określonej odległości. Przykładowo, jeżeli nadajnik wyemitował sygnał o mocy 100[W], tłumienie w kanale komunikacyjnym wynosi 10 d. B, to odbiornik odbierze sygnał o mocy 10[W].

Innym ważnym parametrem jest wartość stosunku sygnału do szumu(SNR, signal-to-noise ratio). Szum jest to niepożądany sygnał pochodzący ze źródeł naturalnych, np. wyładowania elektryczne podczas burzy, lub sztucznych, np. przewody energetyczne, urządzenia elektryczne, itd. . SNR określa wartość(w d. B) mocy sygnału użytecznego w zadanym paśmie częstotliwościowym do mocy szumów w tym samym paśmie częstotliwościowym. Im wyższa jest wartość SNR, tym odbiornik może łatwiej oddzielić sygnał użyteczny od zakłóceń.

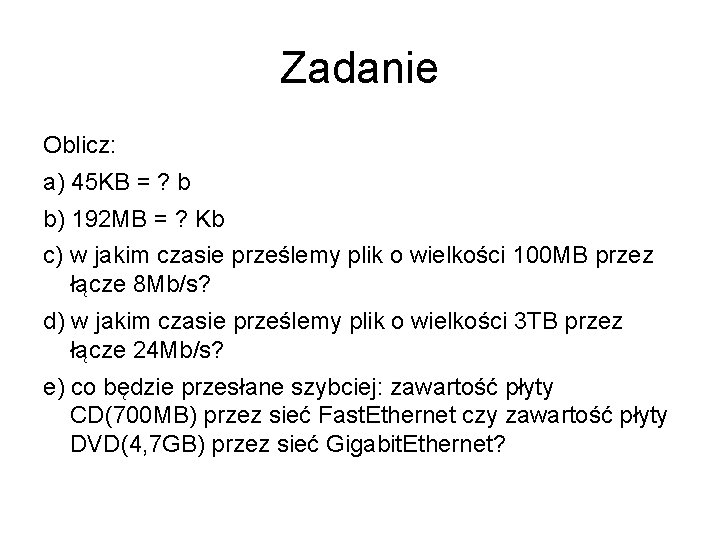

Zadanie Oblicz: a) 45 KB = ? b b) 192 MB = ? Kb c) w jakim czasie prześlemy plik o wielkości 100 MB przez łącze 8 Mb/s? d) w jakim czasie prześlemy plik o wielkości 3 TB przez łącze 24 Mb/s? e) co będzie przesłane szybciej: zawartość płyty CD(700 MB) przez sieć Fast. Ethernet czy zawartość płyty DVD(4, 7 GB) przez sieć Gigabit. Ethernet?

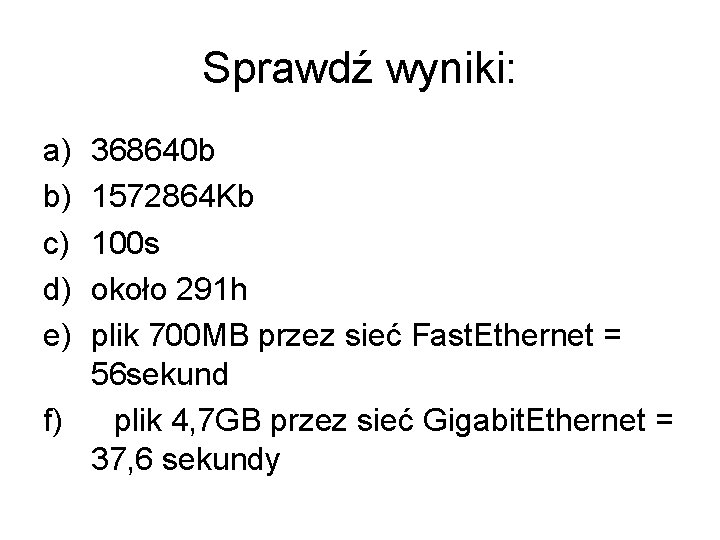

Sprawdź wyniki: a) b) c) d) e) 368640 b 1572864 Kb 100 s około 291 h plik 700 MB przez sieć Fast. Ethernet = 56 sekund f) plik 4, 7 GB przez sieć Gigabit. Ethernet = 37, 6 sekundy
