Tema N° 2 Ensayos No Destructivos Líquidos Penetrantes Monsalvo 2019
AREA DE APLICACIÓN Defectos abiertos a la superficie: Todo material Homogéneo Vidrios Cerámica Metal sinterizado Plásticos Materiales sintéticos Ferrosos y no Ferrosos EXCEPTO: Porosos
VENTAJAS • Gran sensibilidad • Superior al Ultrasonido y Corrientes Parásitas • Independiente de la geometría de la pieza • Equipamiento Mínimo DESVENTAJAS • Preparación de la parte para el ensayo
Fundamentos del Ensayo de Líquidos Penetrantes Etapas Básicas: Limpieza - Aplicación Penetrante - Remoción Exceso - Aplicación Revelador - Observación
Tabla 6. 1 Etapas básicas del ensayo por líquidos penetrantes.
• Difusión del emulsificador • Lipofilico
• Difusión del emulsificador • Hidrofilico
LUZ ULTRAVIOLETA Intensidad 1000 m. W/Cm 2 100 fc Adaptación operador. Lentes protectores.
INTENSIDAD LUMINOSA DE CABINA (Oscurecimiento) Control diariamente Menor o igual a: 2 fc 20 lx m 2
INTENSIDAD DE LUZ BLANCA 1000 lx. cm 2 100 fc
Temperatura de los penetrantes y de la parte superficial Deberá estar comprendida entre: 4º y 52° C o 40º y 125° F
CLASIFICACION DE LOS LIQUIDOS PENETRANTES Conforme ASTM E-1417 Tipo I – Líquido Fluorescente Tipo II – Líquido de Contraste o visible Método A: Lavable con agua Método B: Post emulsificable, lipofilico Método C: Removible con solventes Método D: Post emulsificable, hidrofilico
CLASIFICACION DE LOS LIQUIDOS PENETRANTES Conforme ASTM E-1417 Sensibilidad: Nivel ½: Muy bajo Nivel 1: Bajo Nivel 2: Medio Nivel 3: Alta Nivel 4: Muy alta
CLASIFICACION DE LOS LIQUIDOS PENETRANTES Conforme ASTM E-1417 Reveladores: Forma A: Polvo seco Forma B: Soluble en agua Forma C: Suspendido en agua Forma D: No acuosos para tipo I – Penetrante Fluorescente Forma E: No acuosos para tipo II – Penetrante de contraste Forma F: Aplicaciones especificas
CLASIFICACION DE LOS LIQUIDOS PENETRANTES Conforme ASTM E-1417 Clasificación de Solventes y Removedores: Clase 1: 1 Halogenados Clase 2: No Halogenados Clase 3: Otras especificaciones
• Sensibilidad o respuesta del ojo humano a diferentes longitudes de ondas - colores
INFORME Debe de contener como mínimo la siguiente información: a) Nombre de la empresa. b) Nº de informe. c) Identificación de la pieza. d) Procedimiento y Normas utilizadas. e) Características Generales del Ensayo. f) Resultados. g) Registro. h) Fecha. i) Identificación del operador responsable.

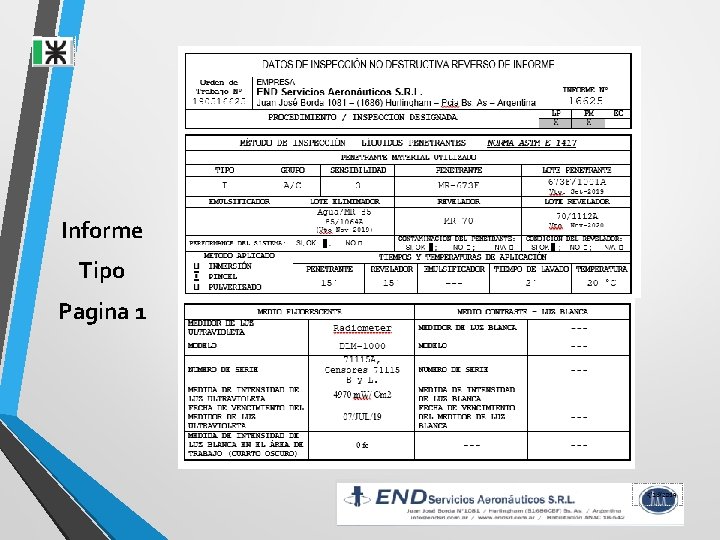

Informe Tipo Pagina 1
Block de prueba de: Sensibilidad Lavabilidad
Block de prueba de Sensibilidad
ACCESORIOS • Hidrometro • Refractómetro
Block de control de sensibilidad
• KIT DE CONTROL
Líquidos Penetrantes Fluorescentes Productos
Línea Comercial Fluorescente de primera marca
Líquidos Penetrantes De Contraste Productos
Línea Comercial de Contraste de primera marca
Planta de proceso semiautomático
Procesos Semiautomáticos de líquidos penetrantes fluorescentes
RESUMEN PRINCIPIO FUNDAMENTAL ÁREA DE APLICACION PERSONAL EQUIPAMIENTO CONTROLES
Video Líquidos Penetrantes
