Tema Mecánica del medio continuo Notación Indicial Área Académica: diseño de productos y máquinas mecánicas Profesor(a): M. en C. Antonio Hernández González Periodo: Enero Junio 2015

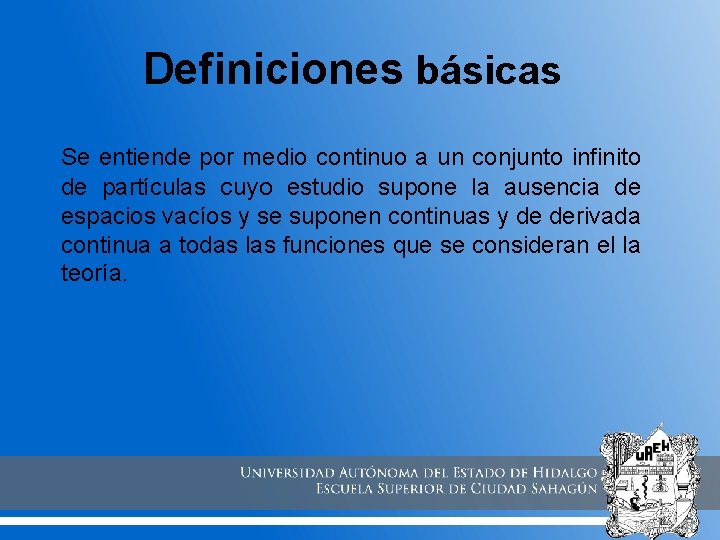

Definiciones básicas Se entiende por medio continuo a un conjunto infinito de partículas cuyo estudio supone la ausencia de espacios vacíos y se suponen continuas y de derivada continua a todas las funciones que se consideran el la teoría.

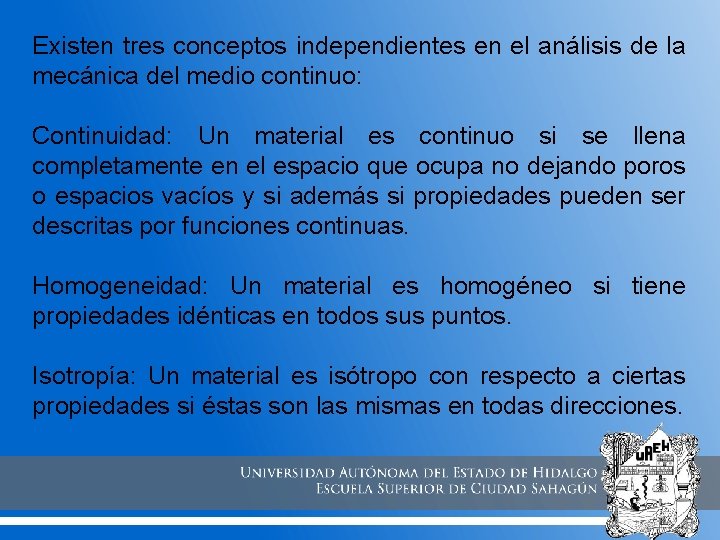

Existen tres conceptos independientes en el análisis de la mecánica del medio continuo: Continuidad: Un material es continuo si se llena completamente en el espacio que ocupa no dejando poros o espacios vacíos y si además si propiedades pueden ser descritas por funciones continuas. Homogeneidad: Un material es homogéneo si tiene propiedades idénticas en todos sus puntos. Isotropía: Un material es isótropo con respecto a ciertas propiedades si éstas son las mismas en todas direcciones.

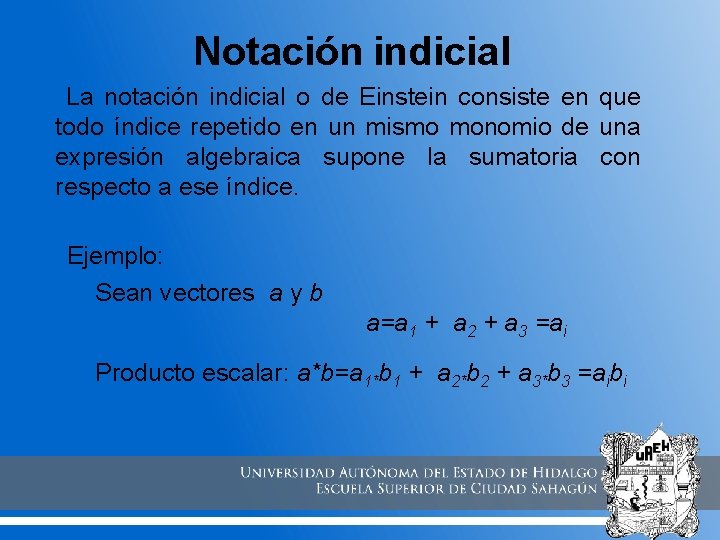

Notación indicial La notación indicial o de Einstein consiste en que todo índice repetido en un mismo monomio de una expresión algebraica supone la sumatoria con respecto a ese índice. Ejemplo: Sean vectores a y b a=a 1 + a 2 + a 3 =ai Producto escalar: a*b=a 1*b 1 + a 2*b 2 + a 3*b 3 =aibi

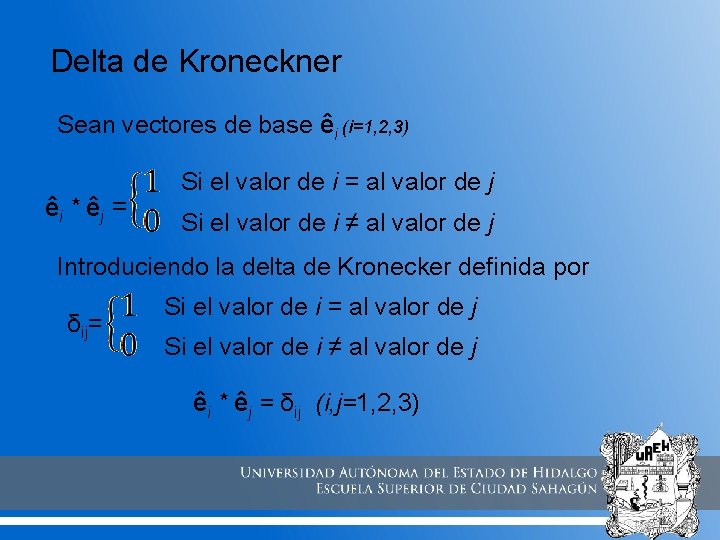

Delta de Kroneckner Sean vectores de base êi (i=1, 2, 3) êi * ê j = Si el valor de i = al valor de j Si el valor de i ≠ al valor de j Introduciendo la delta de Kronecker definida por δij= Si el valor de i = al valor de j Si el valor de i ≠ al valor de j êi * êj = δij (i, j=1, 2, 3)

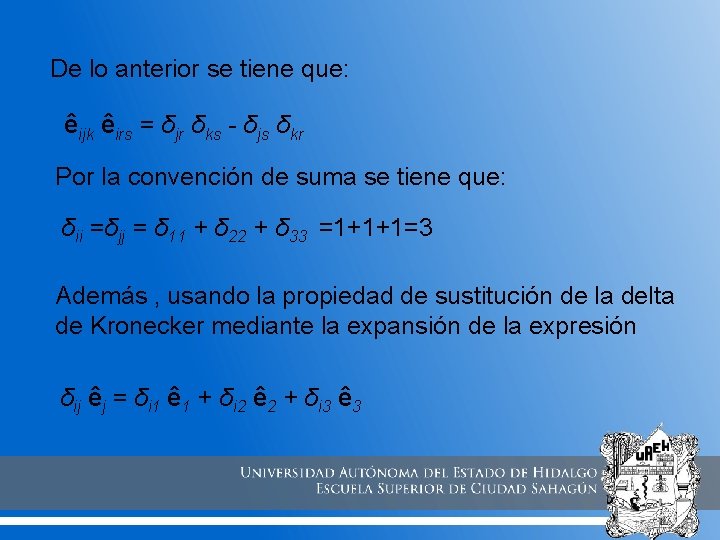

De lo anterior se tiene que: êijk êirs = δjr δks - δjs δkr Por la convención de suma se tiene que: δii =δjj = δ 11 + δ 22 + δ 33 =1+1+1=3 Además , usando la propiedad de sustitución de la delta de Kronecker mediante la expansión de la expresión δij êj = δi 1 ê 1 + δi 2 ê 2 + δi 3 ê 3

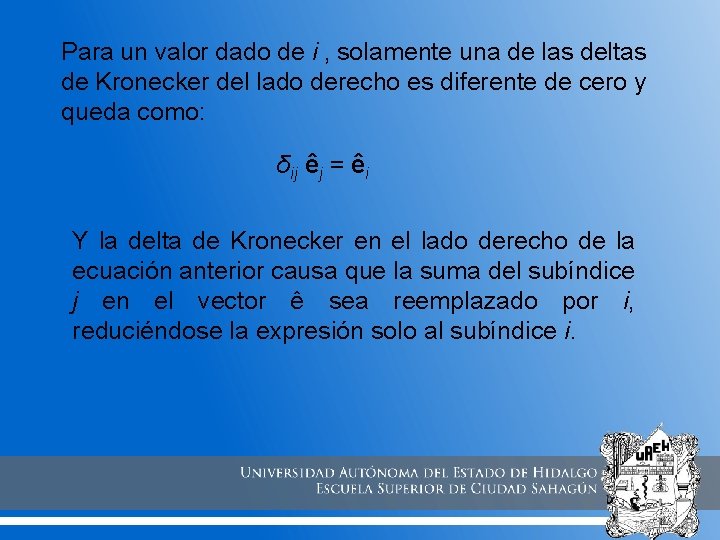

Para un valor dado de i , solamente una de las deltas de Kronecker del lado derecho es diferente de cero y queda como: δij êj = êi Y la delta de Kronecker en el lado derecho de la ecuación anterior causa que la suma del subíndice j en el vector ê sea reemplazado por i, reduciéndose la expresión solo al subíndice i.

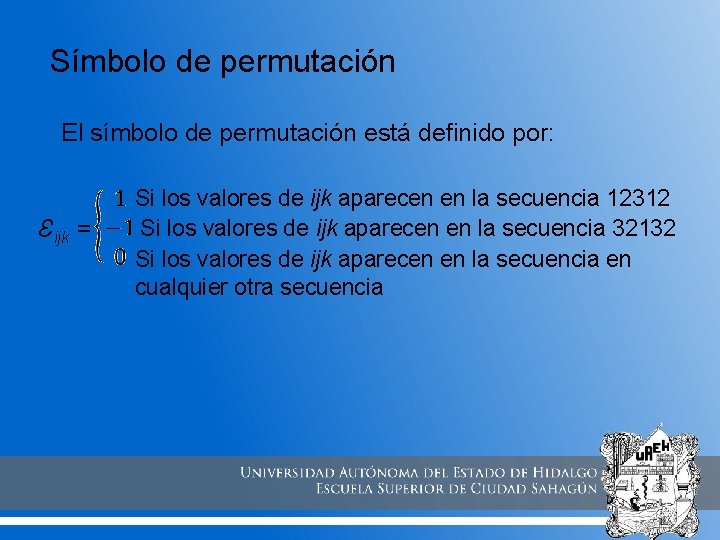

Símbolo de permutación El símbolo de permutación está definido por: Ɛijk = Si los valores de ijk aparecen en la secuencia 12312 Si los valores de ijk aparecen en la secuencia 32132 Si los valores de ijk aparecen en la secuencia en cualquier otra secuencia

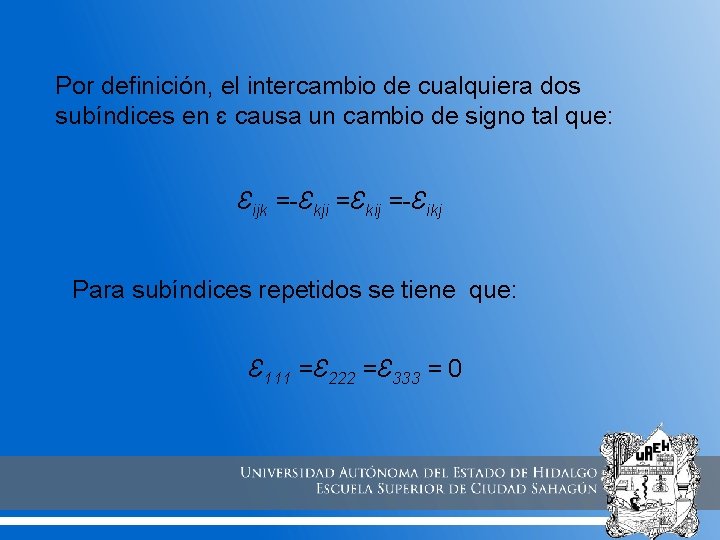

Por definición, el intercambio de cualquiera dos subíndices en ɛ causa un cambio de signo tal que: Ɛijk =-Ɛkji =Ɛkij =-Ɛikj Para subíndices repetidos se tiene que: Ɛ 111 =Ɛ 222 =Ɛ 333 = 0

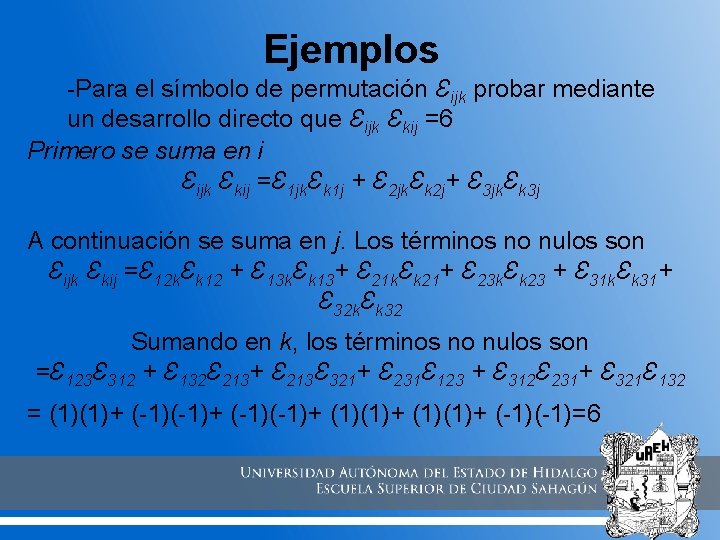

Ejemplos -Para el símbolo de permutación Ɛijk probar mediante un desarrollo directo que Ɛijk Ɛkij =6 Primero se suma en i Ɛijk Ɛkij =Ɛ 1 jkƐk 1 j + Ɛ 2 jkƐk 2 j+ Ɛ 3 jkƐk 3 j A continuación se suma en j. Los términos no nulos son Ɛijk Ɛkij =Ɛ 12 kƐk 12 + Ɛ 13 kƐk 13+ Ɛ 21 kƐk 21+ Ɛ 23 kƐk 23 + Ɛ 31 kƐk 31+ Ɛ 32 kƐk 32 Sumando en k, los términos no nulos son =Ɛ 123Ɛ 312 + Ɛ 132Ɛ 213+ Ɛ 213Ɛ 321+ Ɛ 231Ɛ 123 + Ɛ 312Ɛ 231+ Ɛ 321Ɛ 132 = (1)(1)+ (-1)(-1)+ (1)(1)+ (-1)=6

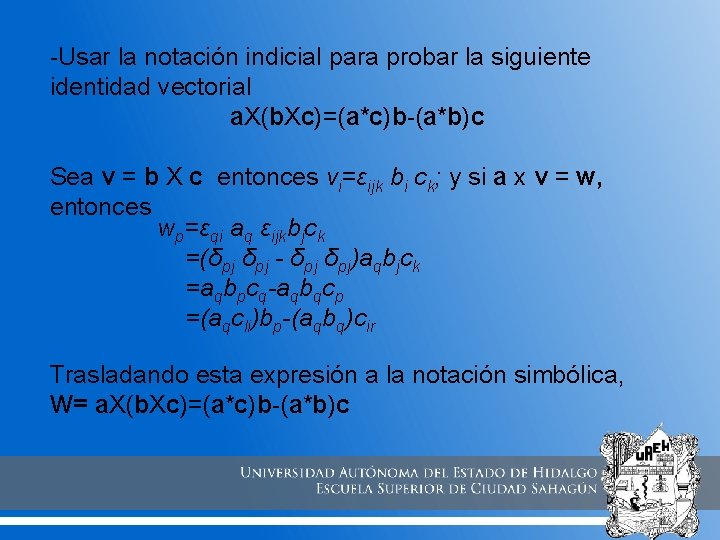

-Usar la notación indicial para probar la siguiente identidad vectorial a. X(b. Xc)=(a*c)b-(a*b)c Sea v = b X c entonces vi=ɛijk bi ck; y si a x v = w, entonces wp=ɛqi aq ɛijkbjck =(δpj - δpj)aqbjck =aqbpcq-aqbqcp =(aqcli)bp-(aqbq)cir Trasladando esta expresión a la notación simbólica, W= a. X(b. Xc)=(a*c)b-(a*b)c

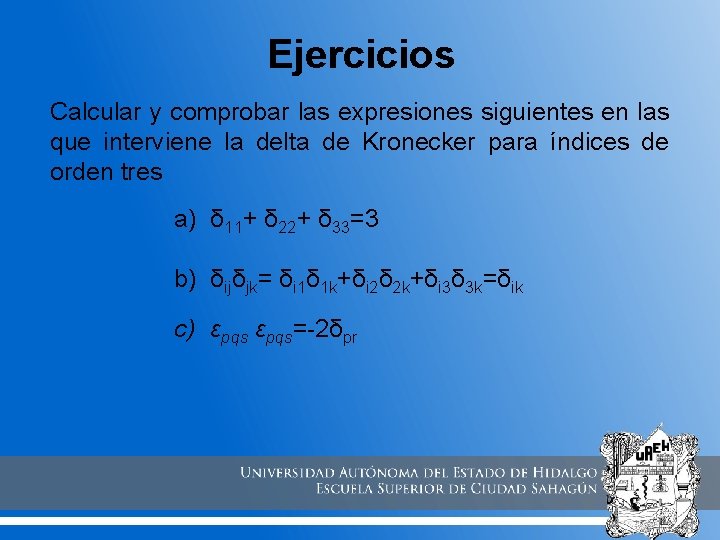

Ejercicios Calcular y comprobar las expresiones siguientes en las que interviene la delta de Kronecker para índices de orden tres a) δ 11+ δ 22+ δ 33=3 b) δijδjk= δi 1δ 1 k+δi 2δ 2 k+δi 3δ 3 k=δik c) ɛpqs=-2δpr

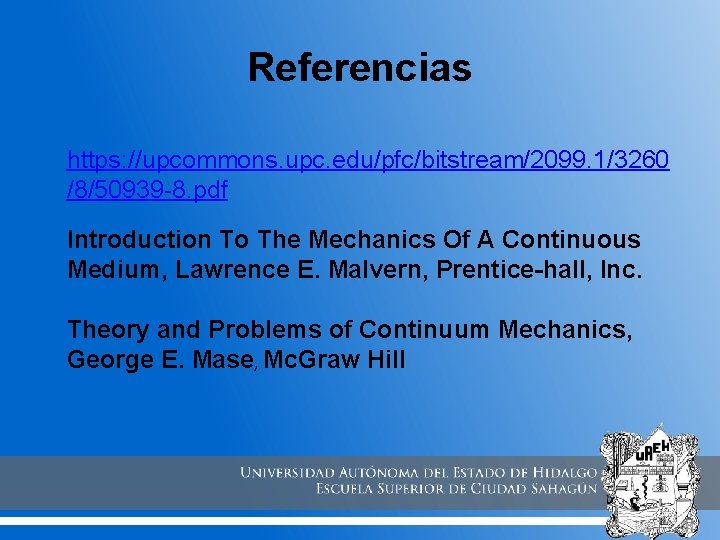

Referencias https: //upcommons. upc. edu/pfc/bitstream/2099. 1/3260 /8/50939 -8. pdf Introduction To The Mechanics Of A Continuous Medium, Lawrence E. Malvern, Prentice-hall, Inc. Theory and Problems of Continuum Mechanics, George E. Mase, Mc. Graw Hill
