Tema: Las Proyecciones Cartográficas
A. Proyección Cartográfica 1. Los cartógrafos emplean proyecciones cartográficas para construir los mapas a partir de la forma curva de la superficie del globo terráqueo. 2. Una proyección cartográfica es un sistema de paralelos y meridianos dispuestos en una superficie plana. 3. Para mostrar grandes porciones de la superficie o áreas de tamaño medio con precisión, la superficie esférica de la Tierra debe transformarse en una superficie plana. El sistema de transformación se denomina proyección. 4. Existen 4 elementos que pueden distorsionarse en la transformación: Forma, Área, Distancia y Dirección.
B. Proyecciones según la forma de construcción 1. Cilíndrica o de Mercator a. Es el modelo de mapa más usado en Historia. b. Proyección construida a partir de un cilindro: paralelos y meridianos son rectos. c. Permiten representar toda la superficie de la Tierra. d. El sector con menos deformación es la línea del ecuador.
1. Proyección Cilíndrica o de Mercator
2. Cónica a. Proyección construida a partir de un cono: los meridianos se juntan en un punto y los paralelos son curvos. b. Es útil para representar latitudes medias. c. A lo largo del paralelo que toca el cono (tangente) se encuentra el sector con menos deformación.
2. Proyección Cónica
3. Plana: a. Proyección construida a partir de un plano. b. Representan un hemisferio y su línea externa es un círculo. c. Estas pueden ser polares, si uno de los polos está en el centro de la proyección; el sector más preciso es alrededor del polo.

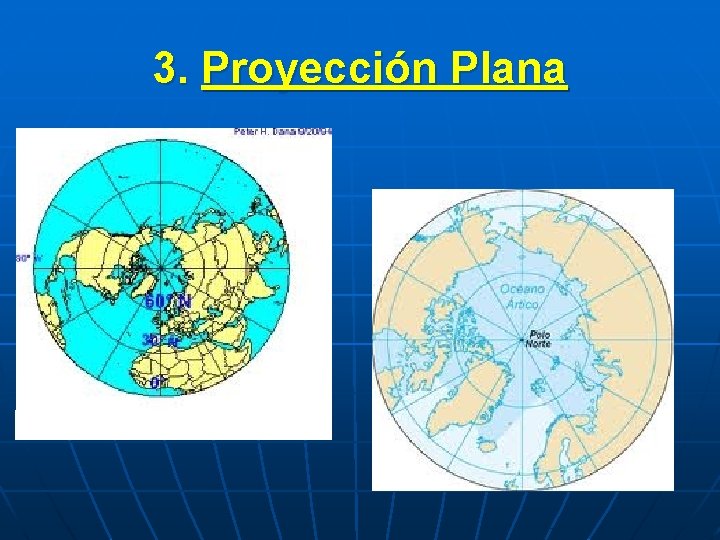

3. Proyección Plana
