TEMA Karton i ljepenka Nastavni predmet Grafika tehnologija

TEMA: Karton i ljepenka Nastavni predmet: Grafička tehnologija Razred: III. Trajanje: 2 sata Za kvalifikaciju: Grafički urednik, Grafički tehničar opći, Grafički tehničar tiska, Grafički tehničar dorade Pripremila: Božica Kelčec-Pester, dip. graf. ing. ŠGDMP, Zagreb 2020

Dragi učenici i drage učenice, kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalan rad. U ovoj prezentaciji su sadržaji koji se odnose na nastavni predmet: Grafička tehnologija Prezentacija sadrži i video. Poveznica je: https: //www. youtube. com/watch? v=HL 2 yvq. Sk 8 Ww&t=62 s Na kraju prezentacija sadrži pitanja za ponavljanje gradiva. Prezentacija sadrži i tablicu za samoprocjenu koji molim popunite, a kako biste mogli dodatno razraditi nedovoljno jasne pojmove. Vaši nastavnici će vam također pružiti podršku u učenju na daljinu. Želimo vam uspješno učenje.

Prezentacija Karton i ljepenka

ŠTO JE KARTON? Karton je debela vrsta papira, najčešće gramature od 150 do 450 g/m 2. Najvećim dijelom se koristi za izradu ambalaže (40 -50%) te korica knjiga, razglednica, fascikla i sličnih proizvoda. Papir i karton međusobno se razlikuju prema debljini, gramaturi, a u određenoj mjeri i postupku izrade. Ne postoji oštra granica između ovih materijala. Možemo reći da se nazivi kreću unutar sljedećih granica: Papir – do 150 g/m 2, debljina: do 0, 3 mm Karton - od 150 do 450 g/m 2: debljina: od 0, 3 do 2, 0 mm Ljepenka – iznad 450 g/m 2, debljina: iznad 2, 0 mm

MATERIJALI ZA IZRADU KARTONA Osnovni materijali od kojih se izrađuje karton su: • celuloza, • drvenjača i • otpadni papir. Pomoćni materijali su: • punila, • keljiva (veziva) • bojila.

Sastav kartona Celuloza je primarna sirovina iz koje se proizvodi karton. Zato se celuloza još naziva i primarnim vlaknom, a dobiva se iz celuloznih vlakana stabala. Punila su slabo topivi anorganski spojevi bijele boje, a osnovna namjena im je poboljšanje tiskovnih svojstava: povećanje gramature, opaciteta, stupnja bjeline te glatkosti površine. Keljiva (ili veziva) su smole koje se dodaju masi prilikom izrade (ili u obliku premaza nakon izrade), a u svrhu smanjivanja upojnosti te povećanja homogenosti. Bojila su sintetski materijali kojima se poboljšava izgled boje kartona.

PROIZVODNJA KARTONA Priprema mase (ili pulpe) se sastoji od dispergiranja u vodi, mljevenja vlaknastih sirovina (ovisno o namjeni kartona), miješanja te dodatka punila, bojila i veziva (isto tako ovisno o namjeni kartona). Nakon pripreme smjese, masa se pumpama dovodi do stroja za proizvodnju. Većina današnjih strojeva se temelji na principu Fourdrinierova stroja, tj. na principu beskonačnog sita za proizvodnju kontinuirane vrpce papira (ili kartona). Sama masa se u stroju iscjeđuje i dehidrira na sitima te suši i glača na zagrijanim valjcima. Nakon toga, vrpca papira se namotava i reže na željene formate.

VRSTE KARTONA • Jednoslojni • Višeslojni

Višeslojni kartoni • Karton se dijeli se na jednoslojni i višeslojni. • Jednoslojni (još se naziva nelijepljeni ili polukarton) je karton izrađen iz jednog sloja, dok je višeslojni karton izrađen od više slojeva papira spojenih keljivom. • Kolokvijalni naziv za višeslojne kartone se odnosi na broj slojeva (dvoslojni - dupleks, troslojni - tripleks).

Valovita ljepenka • Valovita ljepenka je višeslojni ambalažni materijal. • Valovite ljepenke se međusobno razlikuju po broju i visini valova i po broju slojeva. • Prema broj slojeva razlikujemo: dvoslojnu, troslojnu, peteroslojnu i sedmeroslojnu ljepenku. • Prema broju valova razlikujemo : jednovalnu, dvovalnu, trovalnu ljepenku. Slike: primjeri ljepenki

• Ljepenka je posebna vrsta višeslojnog kartona gramature veće od 500 g/m 2. • Najčešće se proizvodi od drvenjače i starog papira, namatanjem i lijepljenjem (ili prešanjem) više slojeva papira, koristi se u proizvodnji ambalaže za proizvodnu vreća, vrećica, kutija i sl. (ravna i valovita ljepenka) te u građevinarstvu kao materijal za izolaciju (bitumenska ljepenka). • U tiskarstvu postoji siva i smeđa ljepenka. Siva (knjigovezačka) ljepenka se proizvodi od starog papira s dodatkom celuloze, a smeđa (kožna) od celuloze s dodatkom tekstilnih i kožnih otpadaka. Slika - tvrda ljepenka

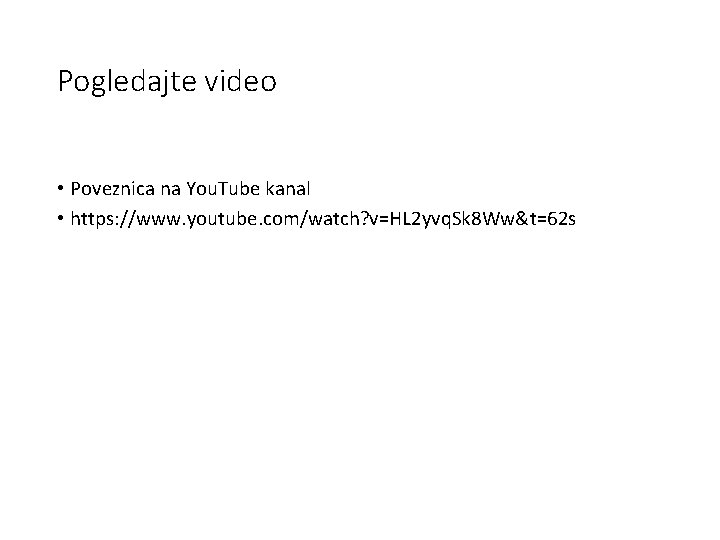

Pogledajte video • Poveznica na You. Tube kanal • https: //www. youtube. com/watch? v=HL 2 yvq. Sk 8 Ww&t=62 s

Pitanja • Koja je razlika između kartona i papira? • Koje su osnovne sirovine za dobivanje papira? • Koje su gramature papira, a koje kartona? • Navedite vrste ljepenki. • Koje vrste višeslojnih ljepenki koristimo? • Koji se proizvodi izrađuju od kartona? • Navedi primjer korištenja ljepenke.

Lista za samoprocjenu Odgovori u listu za upit znakom + pod odgovor koji ti se čini ispravnim Mogu opisati dobivanje kartona i ljepenke Mogu prepoznati razliku između kartona i ljepenke Mogu navesti gramature papira, kartona i ljepenke Mogu navesti primjere gdje se koristi karton a gdje ljepenka Dobro Uglavnom dobro Ne baš, trebam pomoć

Prilikom pripreme ove prezentacije korišteni su podaci, slike i video uradci s Interneta.
