TEMA: ELEMENTOS PASIVOS

INTRODUCCIÓN LOS ELEMENTOS PASIVOS DE UN SISTEMA CONFINAN MATERIALES Y LA ENERGÍA QUE LIBERAN. LOS ELEMENTOS PASIVOS DEBEN POSEER LA ADECUADA RESISTENCIA, FORMA Y PROPIEDADES QUÍMICAS PARA CONTENER EL MATERIAL EN LAS CONDICIONES DE ABSORCIÓN QUE PREVALECERÁN DURANTE SITUACIONES DE FUNCIONAMIENTO NORMAL Y ANORMAL DENTRO DE UN CIRCUITO.

¿QUE E ES UN ELEMENTO PASIVO? Aquellos que consumen o almacenan energía. PASIVO: NO REQUIERE DE FUENTE DE ENERGÍA PARA TRABAJAR; CONSUME ELECTRICIDAD ; EJEMPLO DE ELLOS SON: RESISTENCIA. CONDENSADOR. BOBINA.

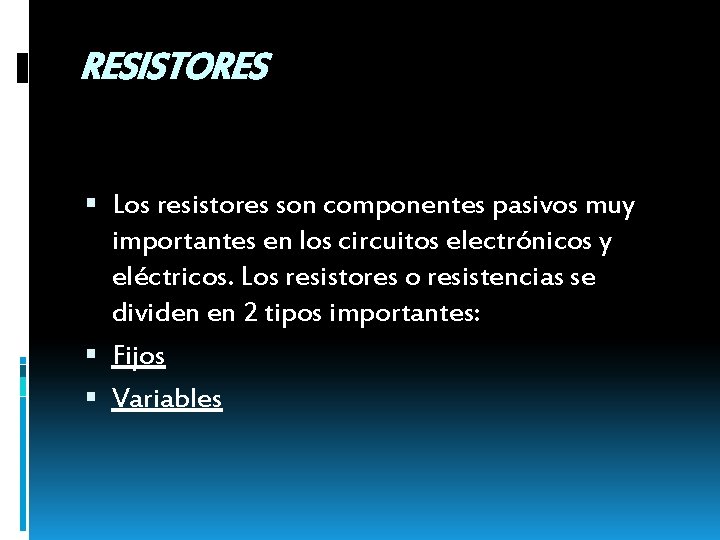

RESISTORES Los resistores son componentes pasivos muy importantes en los circuitos electrónicos y eléctricos. Los resistores o resistencias se dividen en 2 tipos importantes: Fijos Variables

RESISTORES FIJOS Los fijos son el tipo más común usado; En los resistores fijos los más comunes son de carbón, se compone de carbón en polvo o grafito mezclado con algún material adhesivo. Los resistores de buena calidad, mantienen su valor podríamos decir, casi invariable, esta característica los hace proveer un buen servicio. Estos resistores se utilizan en circuitos donde la exactitud no es del todo necesaria.

Resistores variables Los variables (potenciómetros ), se usan como controles de volumen en receptores y en transmisores; Hay otro tipo de resistores, los de alambre, estos si que son exactos y su vatiaje es bastante alto. Estos resistores son de alambre de nicromo u otro tipo de metal que sea de alta resistencia, el cual se devana en forma de bobina en un aislador de cerámica.

POTENCIÓMETRO Los potenciómetros son componentes electrónicos que se conectan de tal manera que pueden servir para variar una tensión o potencial (de ahí el nombre). O también se puede conectar para variar una corriente conectado como reostato.

A QUI TENEMOS UN POTENCIÓMETRO CLÁSICO

LEY DE OHM Cuando se hace pasar una corriente eléctrica a través de un resistor, cierta cantidad de esta energía es convertida en calor. Casualmente, una ley física que lleva como nombre Ley de Ohm, es la que explica como se relacionan entre si tres valores fundamentales de la electricidad: la tensión, la corriente y la resistencia. La ley mencionada establece que la intensidad de la corriente eléctrica que circula por un resistor es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo, tal como lo expresa la fórmula siguiente: I = V / R Donde I es la corriente eléctrica, V la diferencia de potencial y R la resistencia eléctrica

RESISTENCIAS Para medir su valor y comprobar si está bien o no, tendremos que fijarnos en el código de colores de la resistencia para averiguar su valor, y compararlo con la lectura del multímetro. Para ello, seleccionaremos la escala apropiada, de acuerdo al valor de la resistencia. La convención para el código de colores es la siguiente

EJEMPLO DE VALOR DE UNA RESISTENCIA En este ejemplo, la primera cifra es un 2, la segunda es también un 2, y la tercera es el multiplicador, en este caso es 103, o sea, 1000. El cuarto color es la tolerancia; o sea, la variación que puede tener la resistencia con respecto al valor que figura en su código. Para evitar complicaciones, se usan múltiplos para valores grandes de resistencias Kilo ohm: Kohm=1000 Mega ohm: Mohm=1000000

TABLA DE COLORES

CONDENSADORES Es un componente electrónico que almacena cargas eléctricas para utilizarlas en un circuito en el momento adecuado. Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión.

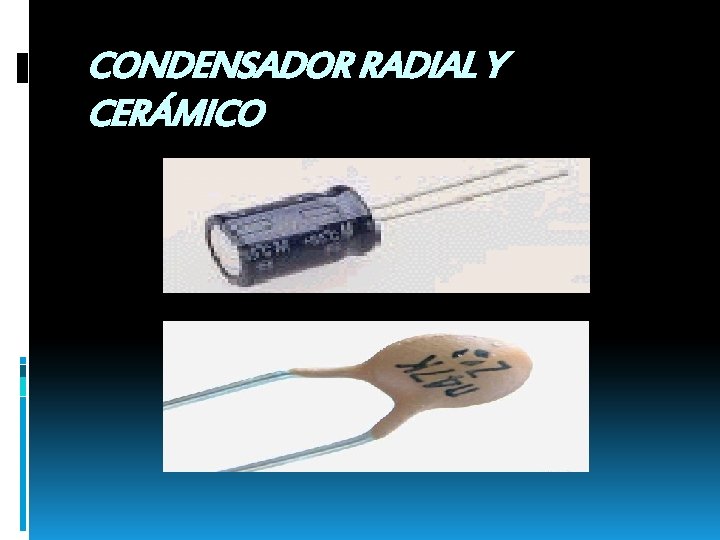

CONDENSADOR RADIAL Y CERÁMICO

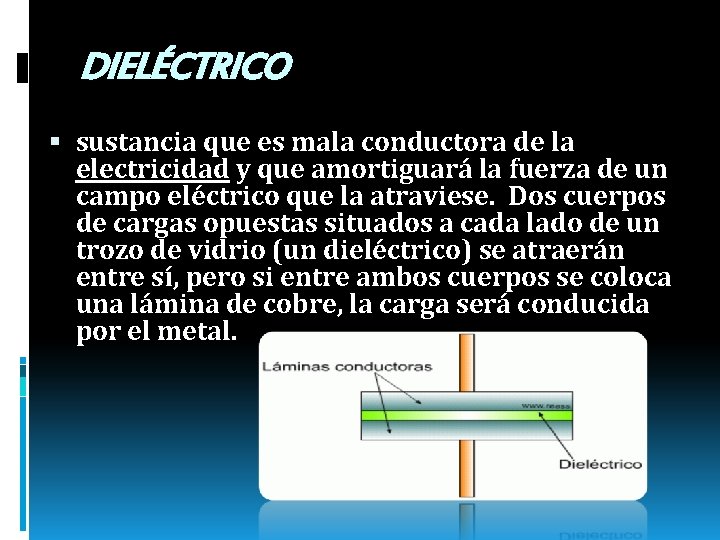

DIELÉCTRICO sustancia que es mala conductora de la electricidad y que amortiguará la fuerza de un campo eléctrico que la atraviese. Dos cuerpos de cargas opuestas situados a cada lado de un trozo de vidrio (un dieléctrico) se atraerán entre sí, pero si entre ambos cuerpos se coloca una lámina de cobre, la carga será conducida por el metal.

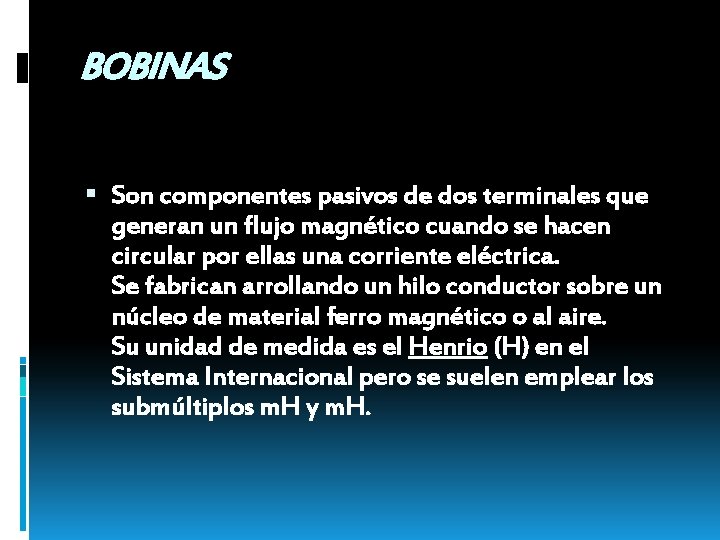

BOBINAS Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material ferro magnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos m. H y m. H.

HENRIO (H) HENRIO O HENRY. UNIDAD BÁSICA DE INDUCTANCIA ELÉCTRICA DEL SISTEMA INTERNACIONAL, CUYO VALOR ES IGUAL A 109 UNIDADES ELECTROMAGNÉTICAS: EL HENRIO DEBE SU NOMBRE AL FÍSICO NORTEAMERICANO JOSEPH HENRY.

TIPOS DE BOBINAS BOBINA CON NÚCLEO DE AIRE: Consta de un arrollamiento de hilo conductor sobre un soporte de fibra, plástico; en otros casos la bobina no tiene soporte siendo suficiente la propia rigidez mecánica del hilo. El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.

Bobina de ferrita LAS BOBINAS DE NIDO DE ABEJA: se utilizan en los circuitos sintonizadores de aparatos de radio en las gamas de onda media y larga. Gracias a la forma del bobinado se consiguen altos valores inductivos en un volumen mínimo.

SIMBOLOGIA DE BOBINAS
