Tema 6: El estándar JPEG Carlos Alberola López Lab. Procesado de Imagen, ETSI Telecomunicación

Estándar JPEG • Ya es un estándar un poco antiguo (1991) • Se pretendía: – Proporcionar compresión cerca de los mejores esquemas existentes hasta el momento. – Que fuese de propósito general (sin restricciones pues en cuanto al tipo de imágenes o escenas a comprimir) – De complejidad computacional moderada • Se propusieron cuatro formas de funcionamiento – Secuencial – Progresivo – Sin pérdidas – Jerárquico (piramidal)

Modo Secuencial (I)

Modo Secuencial (II) • Cuantificación multiescalar • Recuperación del valor original

Modo Secuencial (III) • Ordenación zig-zag • Coeficiente de continua tiene tratamiento especial (codificación diferencial entre bloques adyacentes)

Modo Secuencial (IV) • Codificación de entropía: coeficientes AC y coeficientes DC tienen diferente tratamiento • Coeficientes AC: Huffman Symbol-1 Symbol-2 (RUNLENGTH, SIZE) (AMPLITUDE) • Runlength: número de ceros que preceden al coeficiente en cuestión • Size: tamaño en bits de la amplitud (AMPLITUDE) del coeficiente

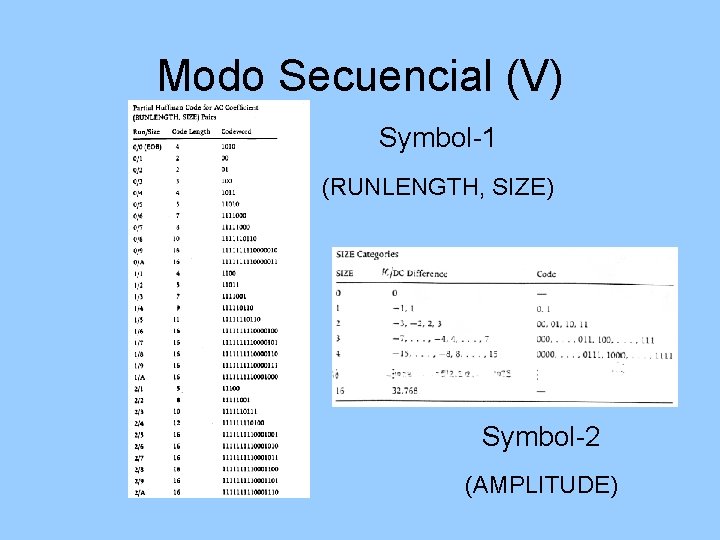

Modo Secuencial (V) Symbol-1 (RUNLENGTH, SIZE) Symbol-2 (AMPLITUDE)

Modo Secuencial (VI) • Coeficiente DC: Huffman Symbol-1 (SIZE) Symbol-2 (AMPLITUDE)

Ejemplo (I)

Ejemplo (II) (2)(3) 12

Ejemplo (III) (2)(3) (1, 2)(-2)

Ejemplo (IV) (2)(3) (1, 2)(-2) (0, 1)(-1)

Ejemplo (V) (2)(3) (1, 2)(-2) (0, 1)(-1)

Ejemplo (VI) (2)(3) (1, 2)(-2) (0, 1)(-1)

Ejemplo (VII) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0)

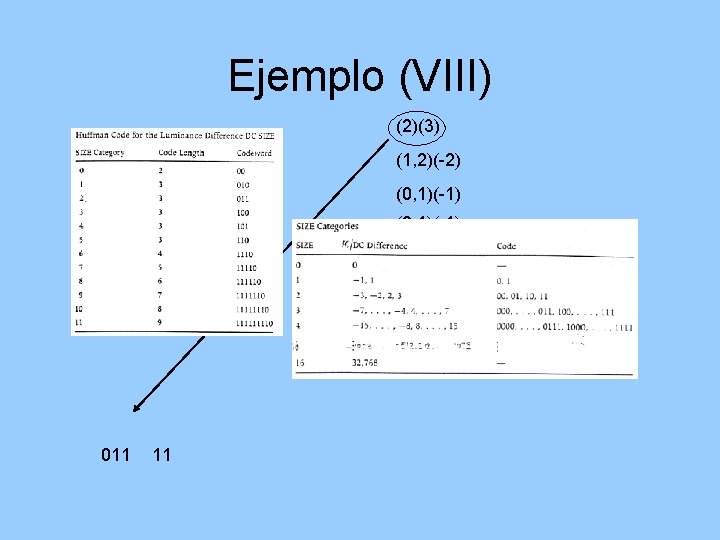

Ejemplo (VIII) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11

Ejemplo (IX) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01

Ejemplo (X) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01 00 0

Ejemplo (XI) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01 00 0

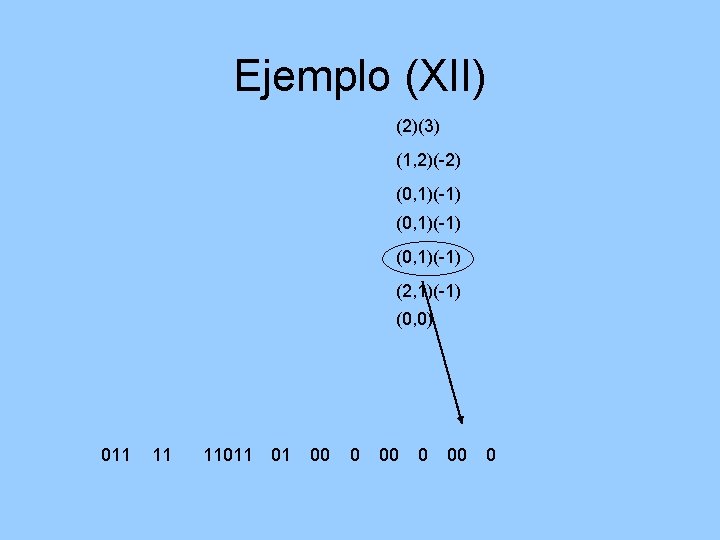

Ejemplo (XII) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01 00 0

Ejemplo (XIII) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01 00 0 11100 0

Ejemplo (XIV) (2)(3) (1, 2)(-2) (0, 1)(-1) (2, 1)(-1) (0, 0) 011 11 11011 01 00 0 11100 0 1010

Modo Sin Pérdidas (I)

Modo Sin Pérdidas (II) Symbol-1 (SIZE) Symbol-2 (AMPLITUDE)

Modo Sin Pérdidas (III) Symbol-1 (SIZE) Symbol-2 (AMPLITUDE)

Modo Progresivo

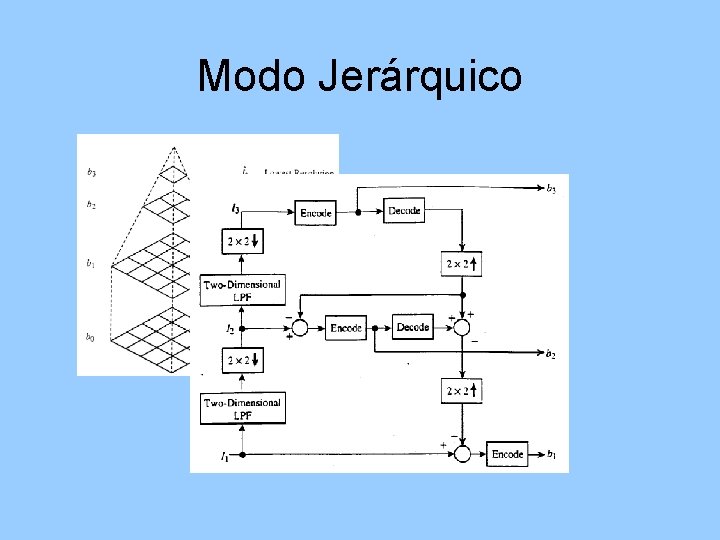

Modo Jerárquico
