Tema 6. Conceptos básicos de programación (Clase 2) Prof. María Alejandra Quintero Informática Año U-2018

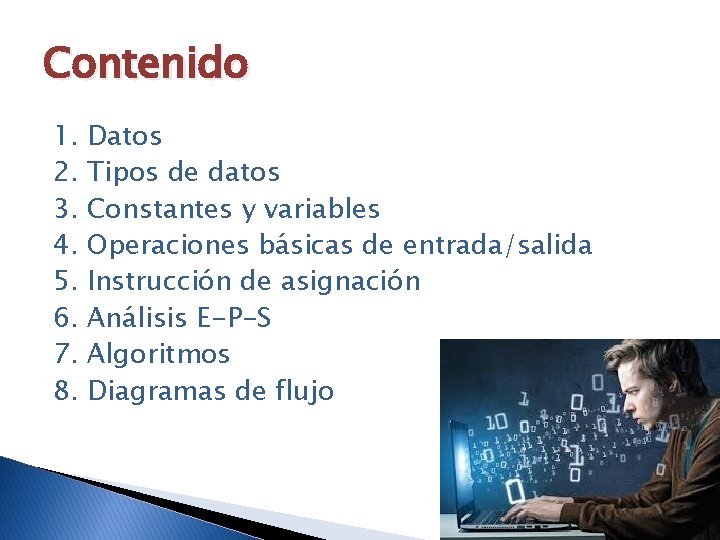

Contenido 1. 2. 3. 4. 5. 6. 7. 8. Datos Tipos de datos Constantes y variables Operaciones básicas de entrada/salida Instrucción de asignación Análisis E-P-S Algoritmos Diagramas de flujo

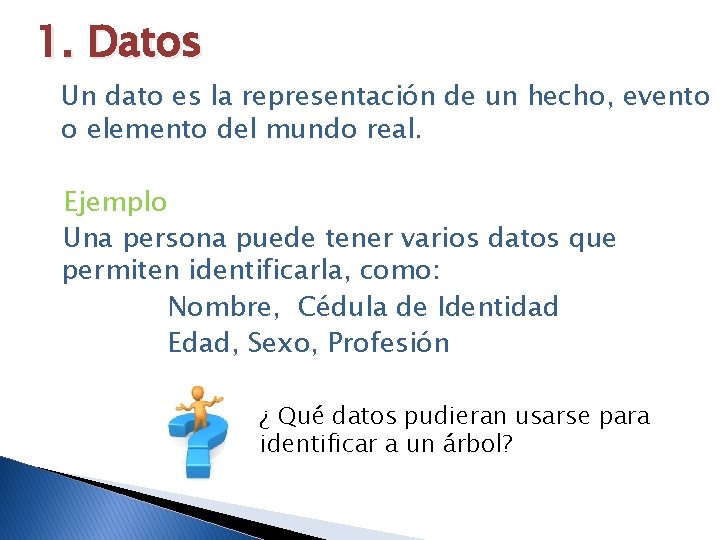

1. Datos Un dato es la representación de un hecho, evento o elemento del mundo real. Ejemplo Una persona puede tener varios datos que permiten identificarla, como: Nombre, Cédula de Identidad Edad, Sexo, Profesión ¿ Qué datos pudieran usarse para identificar a un árbol?

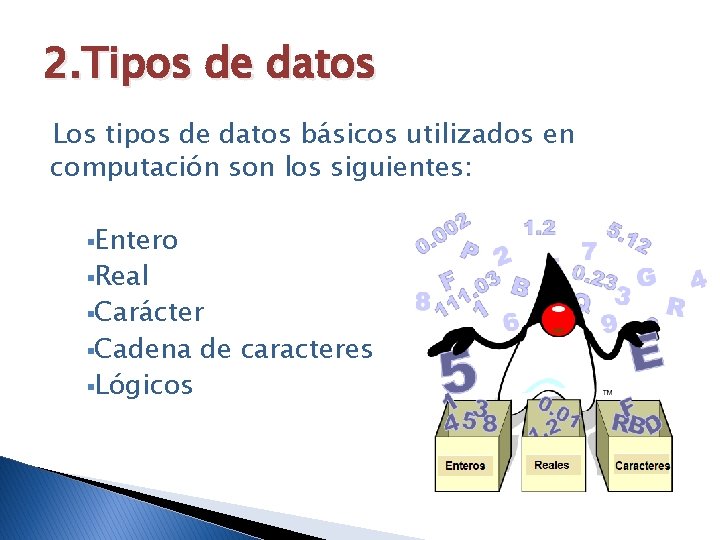

2. Tipos de datos Los tipos de datos básicos utilizados en computación son los siguientes: §Entero §Real §Carácter §Cadena §Lógicos de caracteres

Datos de tipo entero Números que no tienen componentes fraccionarios o decimales. Pueden ser negativos o positivos. ……. -5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5, ……. Ejemplos: edad de una persona, número de estudiantes en un salón.

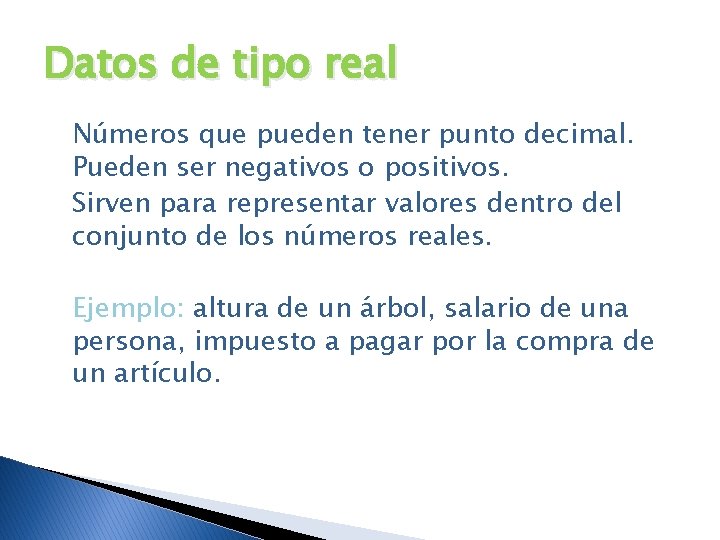

Datos de tipo real Números que pueden tener punto decimal. Pueden ser negativos o positivos. Sirven para representar valores dentro del conjunto de los números reales. Ejemplo: altura de un árbol, salario de una persona, impuesto a pagar por la compra de un artículo.

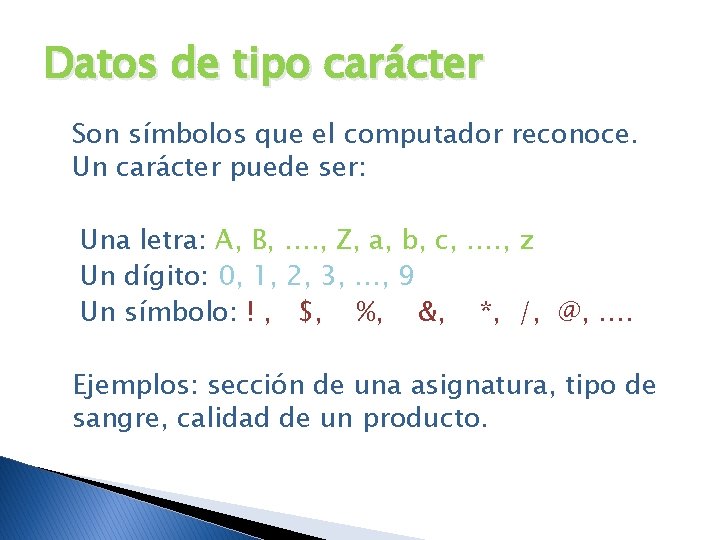

Datos de tipo carácter Son símbolos que el computador reconoce. Un carácter puede ser: Una letra: A, B, …. , Z, a, b, c, …. , z Un dígito: 0, 1, 2, 3, …, 9 Un símbolo: ! , $, %, &, *, /, @, …. Ejemplos: sección de una asignatura, tipo de sangre, calidad de un producto.

Datos de tipo cadena de caracteres Contienen una sucesión de caracteres delimitadas por comillas. Ejemplos de cadenas de caracteres: “Ingeniería Forestal”, “ 2 de enero de 2019”, “M & R computación” Ejemplo de datos tipo cadena de caracteres: Nombre de una persona, CI, dirección.

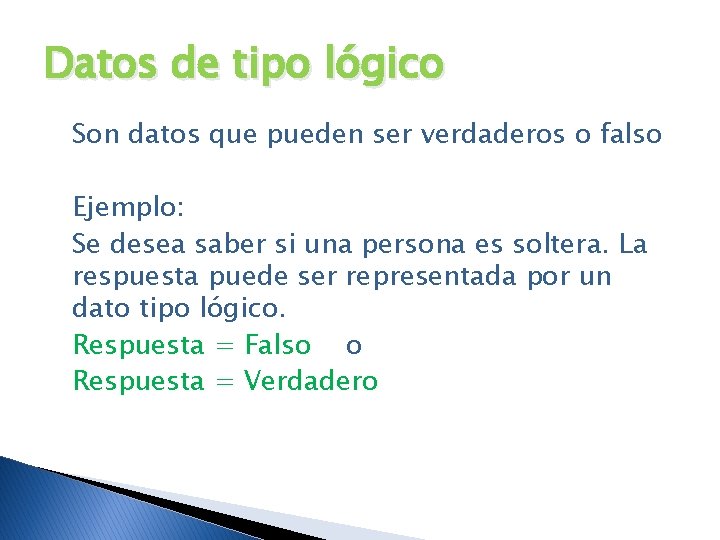

Datos de tipo lógico Son datos que pueden ser verdaderos o falso Ejemplo: Se desea saber si una persona es soltera. La respuesta puede ser representada por un dato tipo lógico. Respuesta = Falso o Respuesta = Verdadero

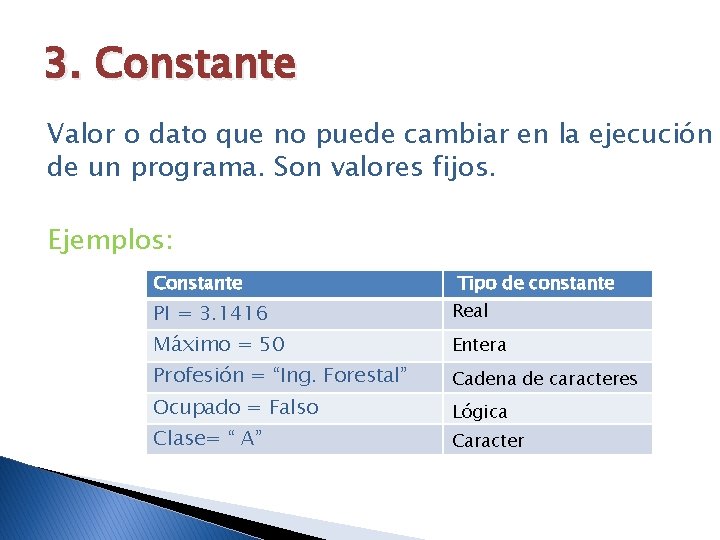

3. Constante Valor o dato que no puede cambiar en la ejecución de un programa. Son valores fijos. Ejemplos: Constante Tipo de constante PI = 3. 1416 Real Máximo = 50 Entera Profesión = “Ing. Forestal” Cadena de caracteres Ocupado = Falso Clase= “ A” Lógica Caracter

Variable Valor o dato que puede cambiar durante la ejecución de un programa. Representa una dirección de memoria donde se guarda un dato. Todo dato que vaya a ser introducido en la computadora y todo valor que se calcule a partir de otros datos en un programa, deben definirse (declararse) como una variable.

Atributos de las variables Nombre: usado para identificar la variable Tipo: corresponde al tipo de dato que describe su uso. Ejemplos: Nombre Tipo Peso Real Apellidos Cadena de caracteres Numero_hijos Entero

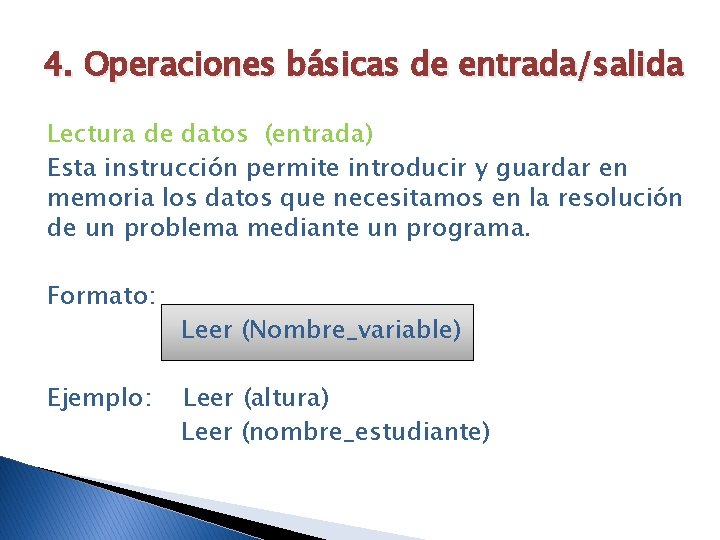

4. Operaciones básicas de entrada/salida Lectura de datos (entrada) Esta instrucción permite introducir y guardar en memoria los datos que necesitamos en la resolución de un problema mediante un programa. Formato: Ejemplo: Leer (Nombre_variable) Leer (altura) Leer (nombre_estudiante)

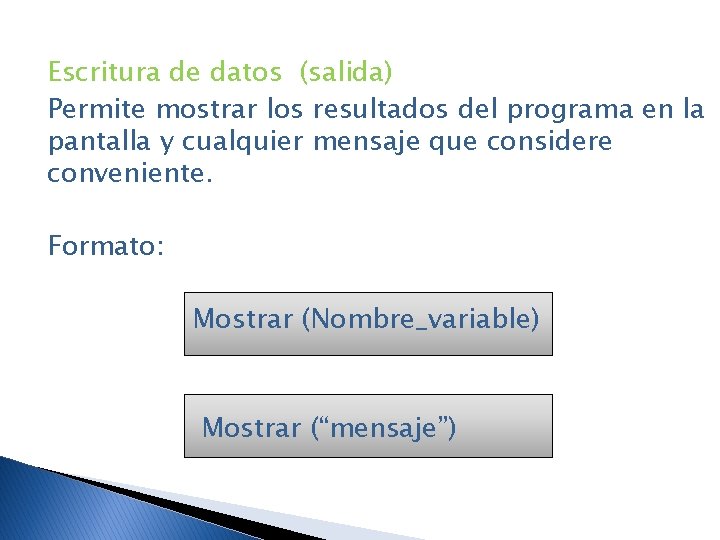

Escritura de datos (salida) Permite mostrar los resultados del programa en la pantalla y cualquier mensaje que considere conveniente. Formato: Mostrar (Nombre_variable) Mostrar (“mensaje”)

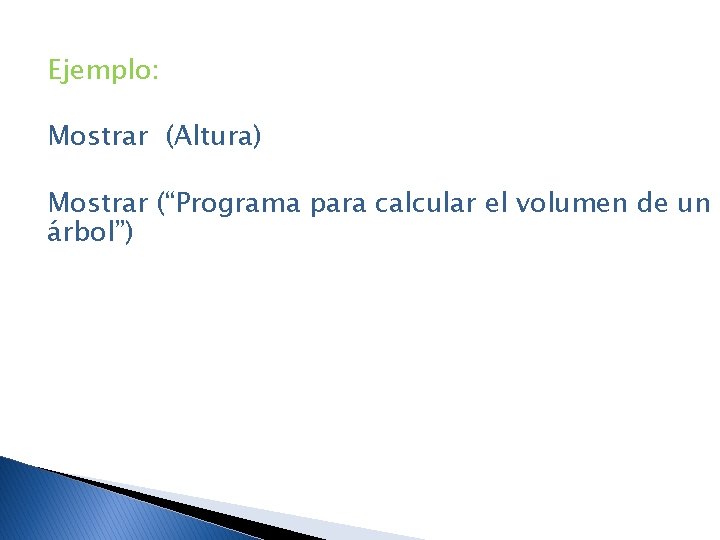

Ejemplo: Mostrar (Altura) Mostrar (“Programa para calcular el volumen de un árbol”)

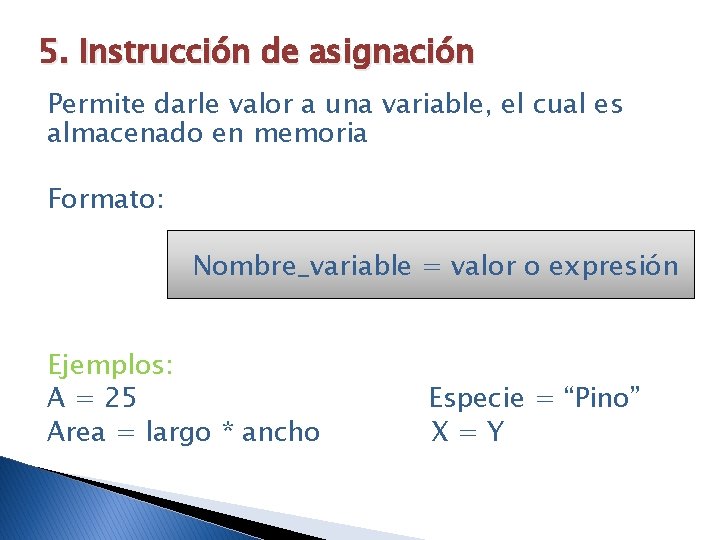

5. Instrucción de asignación Permite darle valor a una variable, el cual es almacenado en memoria Formato: Nombre_variable = valor o expresión Ejemplos: A = 25 Area = largo * ancho Especie = “Pino” X=Y

Cuando a una variable se le asigna un valor o expresión, el valor anterior que tenía dicha variable se pierde. Ejemplo: ¿Qué valor tiene la variable Y después de las siguientes instrucciones de asignación? a) X= 5 Y= 3 Z = 10 Y=X+Z b) X= 7 Y= 2*X Z = 25 Y = X*Y - Z

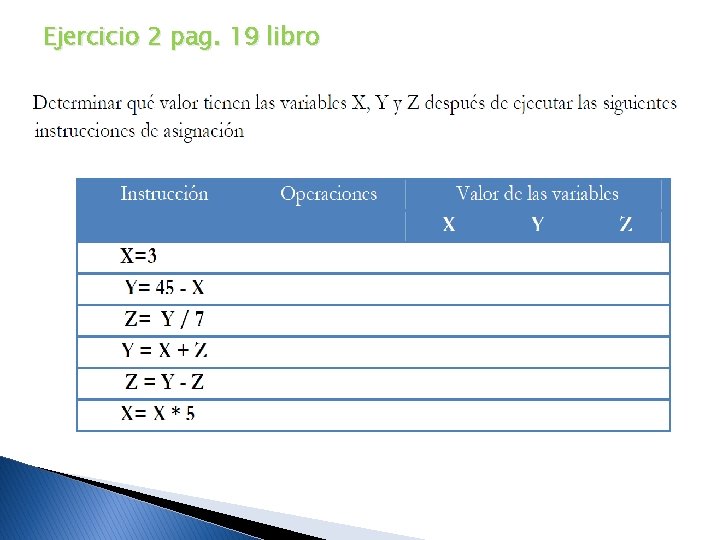

Ejercicio 2 pag. 19 libro

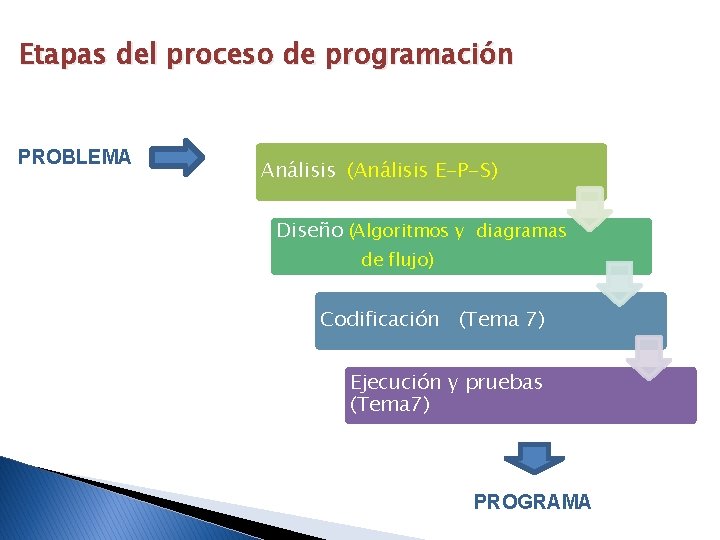

Etapas del proceso de programación PROBLEMA Análisis (Análisis E-P-S) Diseño (Algoritmos y diagramas de flujo) Codificación (Tema 7) Ejecución y pruebas (Tema 7) PROGRAMA

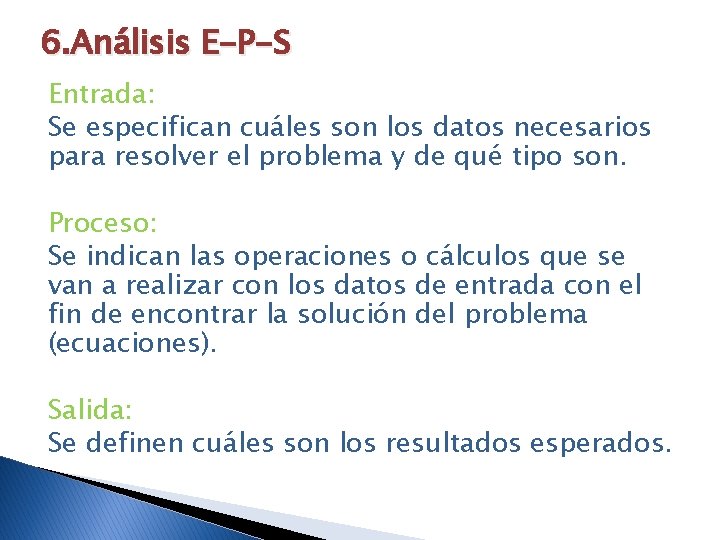

6. Análisis E-P-S Entrada: Se especifican cuáles son los datos necesarios para resolver el problema y de qué tipo son. Proceso: Se indican las operaciones o cálculos que se van a realizar con los datos de entrada con el fin de encontrar la solución del problema (ecuaciones). Salida: Se definen cuáles son los resultados esperados.

Ejemplo: realizar el análisis E-P-S para calcular el área de un trapecio. Entrada Los datos necesarios para resolver el problema son: B 1: base menor. Tipo: Real B 2: base mayor. Tipo: Real h: altura. Tipo: Real

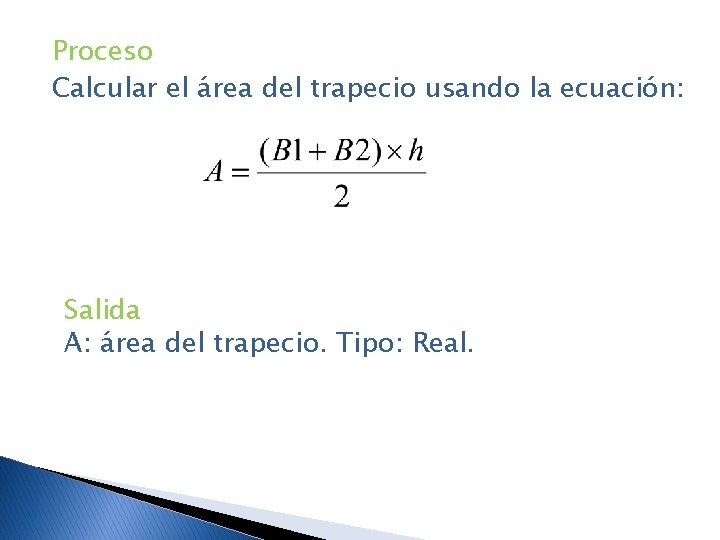

Proceso Calcular el área del trapecio usando la ecuación: Salida A: área del trapecio. Tipo: Real.

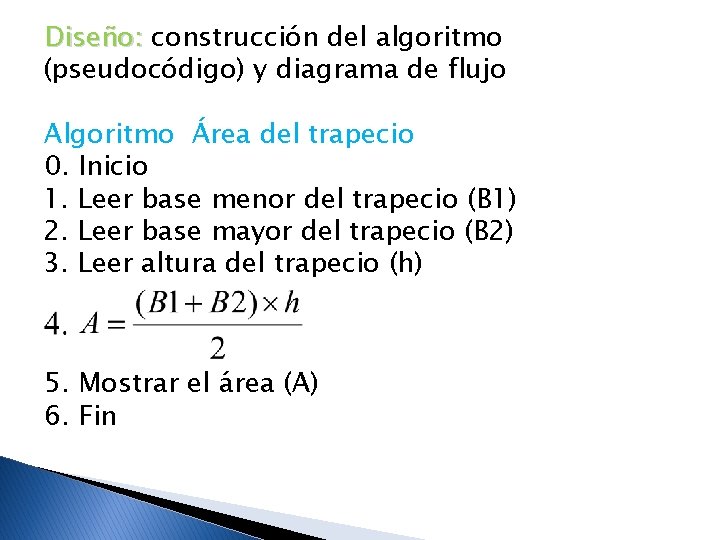

Diseño: construcción del algoritmo (pseudocódigo) y diagrama de flujo Algoritmo Área del trapecio 0. Inicio 1. Leer base menor del trapecio (B 1) 2. Leer base mayor del trapecio (B 2) 3. Leer altura del trapecio (h) 5. Mostrar el área (A) 6. Fin

Diagramas de flujo (diseño) Un diagrama de flujo es la representación gráfica de un algoritmo. Utiliza símbolos para indicar acciones y estos se conectan a través de flechas que muestran el flujo o secuencia del programa. En el diseño del programa se pueden usar algoritmos o diagramas de flujo, de acuerdo al gusto del programador.

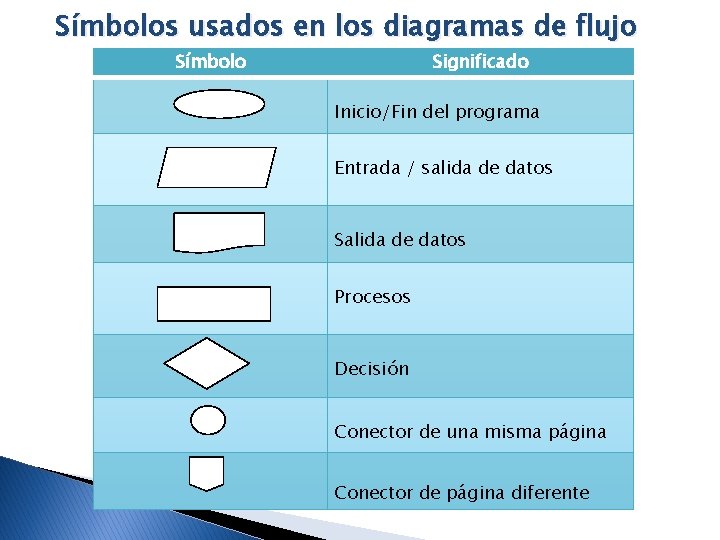

Símbolos usados en los diagramas de flujo Símbolo Significado Inicio/Fin del programa Entrada / salida de datos Salida de datos Procesos Decisión Conector de una misma página Conector de página diferente

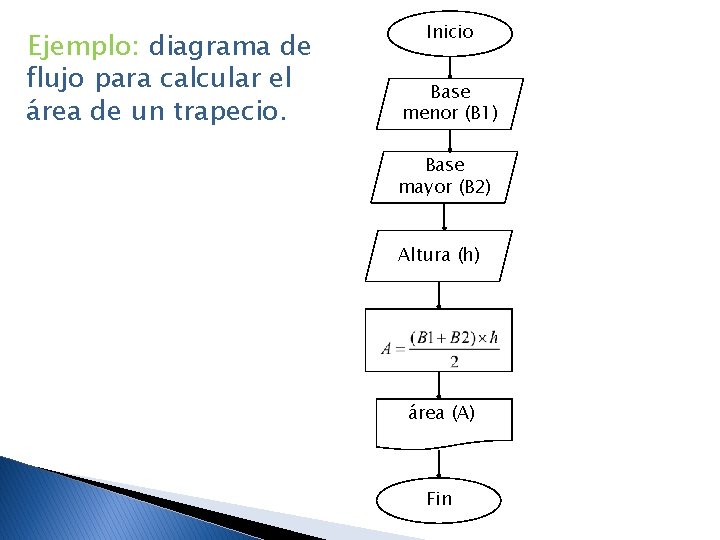

Ejemplo: diagrama de flujo para calcular el área de un trapecio. Inicio Base menor (B 1) Base mayor (B 2) Altura (h) área (A) Fin
