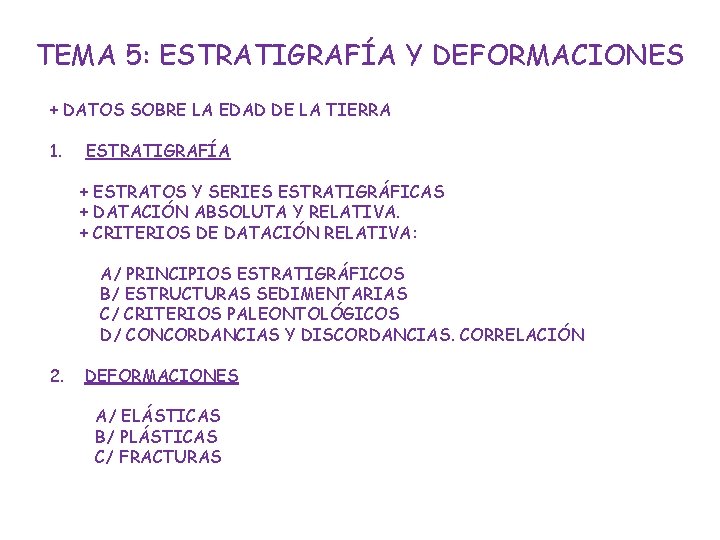

TEMA 5: ESTRATIGRAFÍA Y DEFORMACIONES + DATOS SOBRE LA EDAD DE LA TIERRA 1. ESTRATIGRAFÍA + ESTRATOS Y SERIES ESTRATIGRÁFICAS + DATACIÓN ABSOLUTA Y RELATIVA. + CRITERIOS DE DATACIÓN RELATIVA: A/ PRINCIPIOS ESTRATIGRÁFICOS B/ ESTRUCTURAS SEDIMENTARIAS C/ CRITERIOS PALEONTOLÓGICOS D/ CONCORDANCIAS Y DISCORDANCIAS. CORRELACIÓN 2. DEFORMACIONES A/ ELÁSTICAS B/ PLÁSTICAS C/ FRACTURAS

LA EDAD DE LA TIERRA: DATOS • Hasta mediados del siglo XVIII las ideas aceptadas eran las descritas en la Biblia. El obispo James Ussher (1650) afirmó que la edad de la Tierra era de 5654 años. • James Hutton (1795) publicó “Teoría de la Tierra” e introdujo la noción de tiempo geológico (procesos muy lentos pueden originar procesos de gran magnitud). Edad: cientos de miles de m. a. • Charles Lyell en 1830 publicó “Principios de geología” defendiendo el actualismo o uniformismo geológico. • Darwin y otros naturalistas (s XIX) calcularon que la edad de la Tierra era de unos 300 m. a. (cálculos que se basaban en la velocidad de erosión de las montañas). • Actualmente se piensa que la edad es de 4. 600 m. a. , para ello nos basamos en la edad de las rocas estimada por métodos radiométricos.

1. ESTRATIGRAFÍA Analiza detalladamente las formas de las rocas sedimentarias con el fin de reconstruir en un área sus características geológicas y la edad en que se originó. Techo Un estrato es una capa de origen sedimentario que se caracteriza por 2 planos de estratificación (techo y muro) y por un determinado espesor (potencia). Serie estratigráfíca. Es la sucesión de dos o más estratos con ca racterísticaspropias, separados únicamente por los planos de estratifica ción. Entre los estratos de una secuencia existe continuidad en el tiempo. Muro

DATACIÓN DE LOS ESTRATOS: ABSOLUTA Y RELATIVA • DATACIÓN ABSOLUTA Consiste en dar la edad absoluta de una roca o estrato, para ello hay que aplicar técnicas como la datación con isótopos radiactivos. Si decimos que un estrato tiene 10. 000 millones de años nos estamos refiriendo a su edad absoluta. • DATACIÓN RELATIVA La edad relativa de los estratos se establece por comparación con otros fenómenos geológicos del pasado. Así, ordenando de más antiguo a más moderno los estratos de una región, se establece su edad relativa.

A/ PRINCIPIOS ESTRATIGRÁFICOS 1. PRINCIPIO DEL ACTUALISMO (Lyell, 1830) Analizar los procesos que ocurren en la actualidad sirve para interpretar lo sucedido en el pasado, porque: Los procesos pasados son similares a los actuales y producen los mismos efectos.

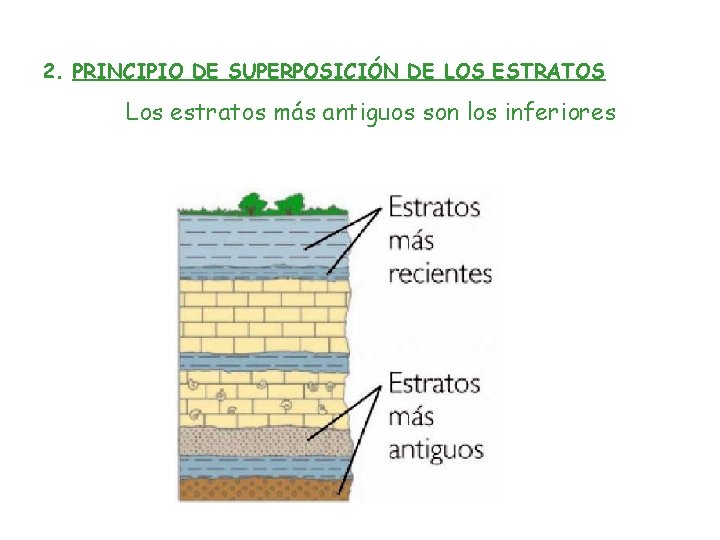

2. PRINCIPIO DE SUPERPOSICIÓN DE LOS ESTRATOS Los estratos más antiguos son los inferiores

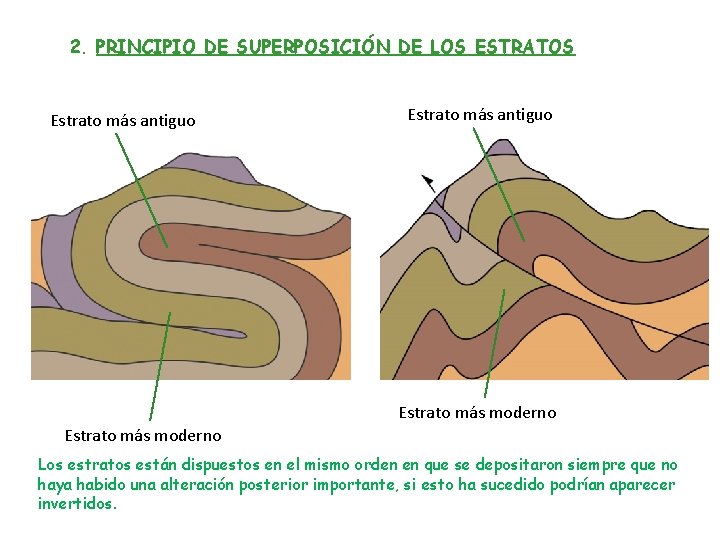

2. PRINCIPIO DE SUPERPOSICIÓN DE LOS ESTRATOS Estrato más antiguo Estrato más moderno Los estratos están dispuestos en el mismo orden en que se depositaron siempre que no haya habido una alteración posterior importante, si esto ha sucedido podrían aparecer invertidos.

3. PRINCIPIO DE CORRELACIÓN O IDENTIDAD PALEONTOLÓGICA Dos estratos que tengan los mismos fósiles tendrán la misma edad. Las calizas a ambos lados del río pueden correlacionarse porque tienen el mismo contenido fósil. Los materiales en este caso no se pueden correlacionar puesto que presentan diferentes fósiles.

4. PRINCIPIO DE LA SUCESIÓN DE LOS PROCESOS GEOLÓGICOS Un fenómeno geológico es posterior a los materiales afectados y anterior a los no afectados. Sedimentación de arenas y conglomerados Erosión Falla Plegamiento de las calizas

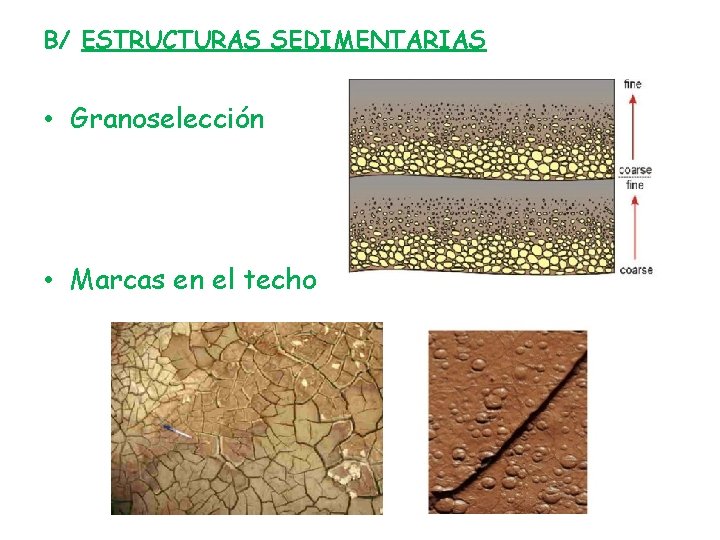

B/ ESTRUCTURAS SEDIMENTARIAS • Granoselección • Marcas en el techo

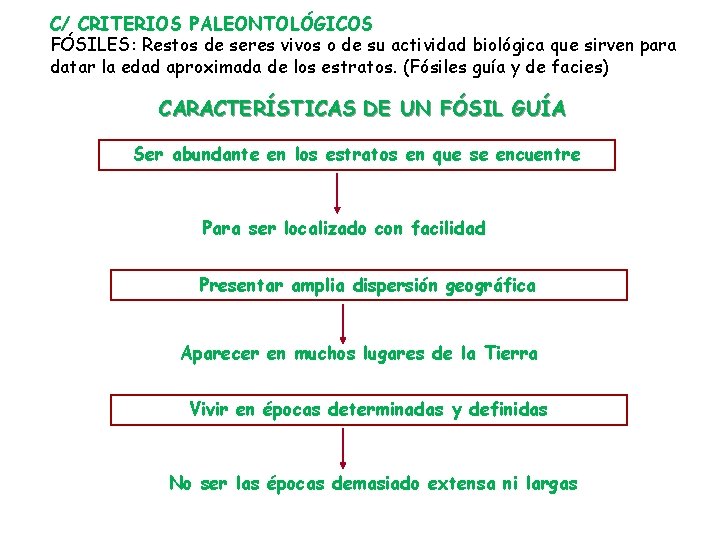

C/ CRITERIOS PALEONTOLÓGICOS FÓSILES: Restos de seres vivos o de su actividad biológica que sirven para datar la edad aproximada de los estratos. (Fósiles guía y de facies) CARACTERÍSTICAS DE UN FÓSIL GUÍA Ser abundante en los estratos en que se encuentre Para ser localizado con facilidad Presentar amplia dispersión geográfica Aparecer en muchos lugares de la Tierra Vivir en épocas determinadas y definidas No ser las épocas demasiado extensa ni largas

FÓSILES GUÍA ANMONITES (Era Secundaria o Mesozoico) NUMMULITES (Era Terciaria o Cenozoico) Graptolitos Paleozoico TRILOBITES (Era Primaria o Paleozoico)

D/ CONCORDANCIAS Y DISCORDANCIAS: contactos entre los estratos ESTRATOS CONCORDANTES (continuidad en el proceso de sedimentación)

DISCORDANCIA EROSIVA (interrupción en la sedimentación con erosión visible entre las dos series)

DISCONFORMIDAD (interrupción en el proceso de sedimentación con erosión intensa)

DISCORDANCIA ANGULAR (sedimentación de una serie sobre otra inclinada, plegada o fracturada)

INCONFORMIDAD (contacto entre materiales magmáticos o metamórficos con sedimentarios)

PARACONFORMIDAD (Discordancia paralela sin superficie de erosión visible)

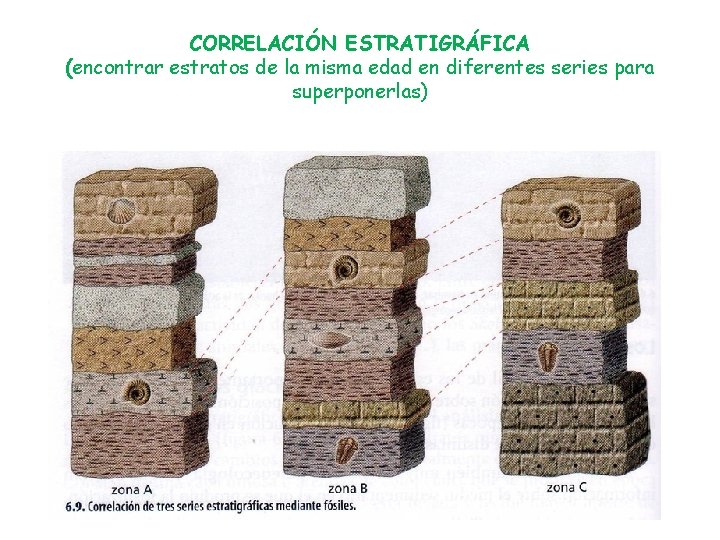

CORRELACIÓN ESTRATIGRÁFICA (encontrar estratos de la misma edad en diferentes series para superponerlas)

CORRELACIÓN ESTRATIGRÁFICA

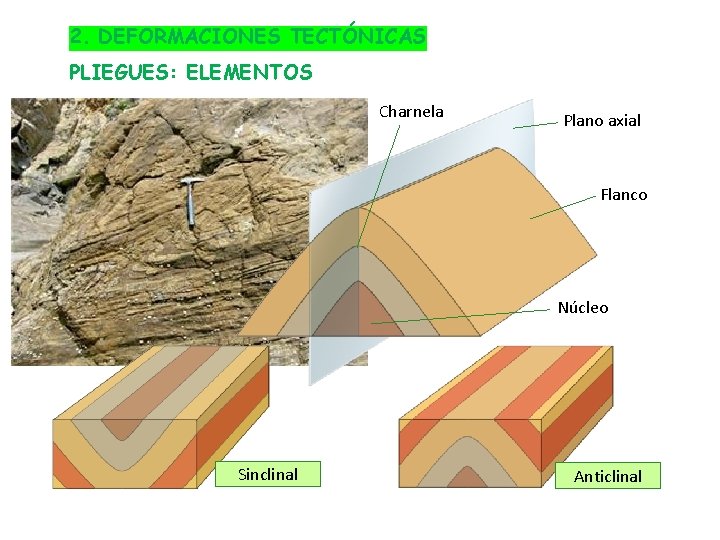

2. DEFORMACIONES TECTÓNICAS PLIEGUES: ELEMENTOS Charnela Plano axial Flanco Núcleo Sinclinal Anticlinal

TIPOS DE PLIEGUES (según inclinación del plano axial) Pliegue recto Pliegue tumbado Pliegue inclinado Pliegue monoclinal o «en rodilla»

ASOCIACIONES DE PLIEGUES ISOCLINORIO ANTICLINORIO SINCLINORIO

COMPORTAMIENTO FRÁGIL DE LAS ROCAS. FALLAS Compresión Di Roca sin deformar ste Cizalla Falla de desgarre ns Falla inversa ión Falla directa

COMPORTAMIENTO FRÁGIL DE LAS ROCAS. FALLAS Plano de falla all Labio hundido ef d o a S alt Salto vertical Salto horizontal Labio levantado

FALLAS Y SUS ELEMENTOS

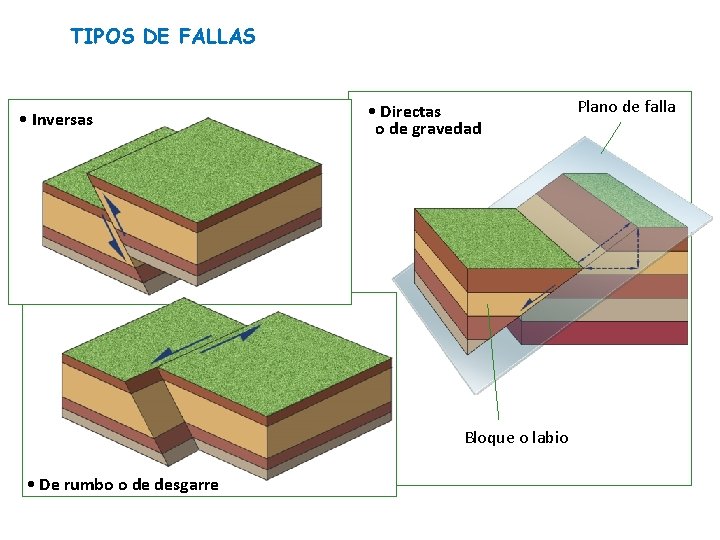

TIPOS DE FALLAS • Inversas • Directas o de gravedad Bloque o labio • De rumbo o de desgarre Plano de falla

ASOCIACIONES DE FALLAS fosa tectónica o graben / macizo tectónico o horst

ANÁLISIS DE CORTES GEOLÓGICOS Falla Discordancia Pliegue anticlinal Pliegue sinclinal

ANÁLISIS DE CORTES GEOLÓGICOS Conglomerados y areniscas del Terciario Calizas con ammonites jurásicos Areniscas y conglomerados con huellas de dinosaurios triásicos Pizarras con carbón y fósiles de helechos Calizas con braquiópodos del Devónico Ammonites Huellas de dinosaurios Helechos Braquiópodos

ANÁLISIS DE CORTES GEOLÓGICOS PALEOZOICO MESOZOICO CENOZOICO Cretácico Calizas con gasterópodos lacustres Arcillas Yesos Calizas con bivalvos formadores de arrecifes Areniscas con hojas de árboles Jurásico Calizas con ammonites Triásico Areniscas y conglomerados con huellas de dinosaurios triásicos Pérmico Carbonífero Arcillas y areniscas Pizarras y carbón Devónico Calizas con corales

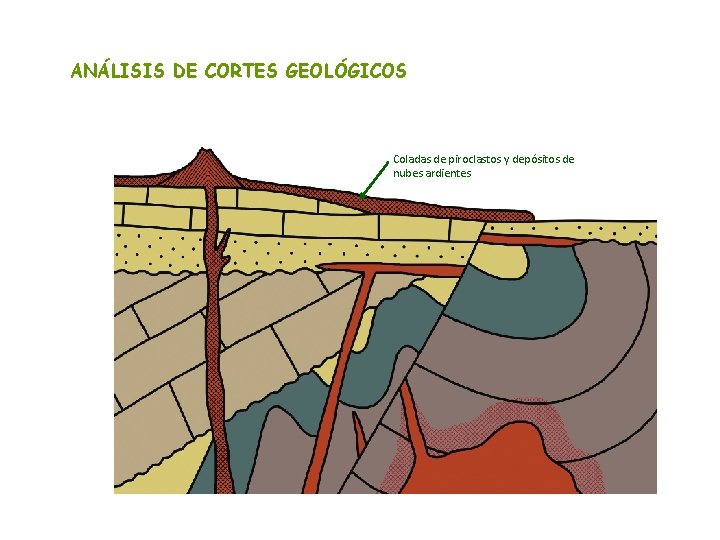

ANÁLISIS DE CORTES GEOLÓGICOS Coladas de piroclastos y depósitos de nubes ardientes

ANÁLISIS DE CORTES GEOLÓGICOS Basalto Calizas Hojas de árboles Areniscas terciarias Pizarras con carbón Puntas de flechas Calizas y areniscas cretácicas Pizarras Corales Diques de pegmatita Huellas de dinosaurios Conglomerados y areniscas poco consolidadas Ammonites del Jurásico Hojas de helechos Trilobites

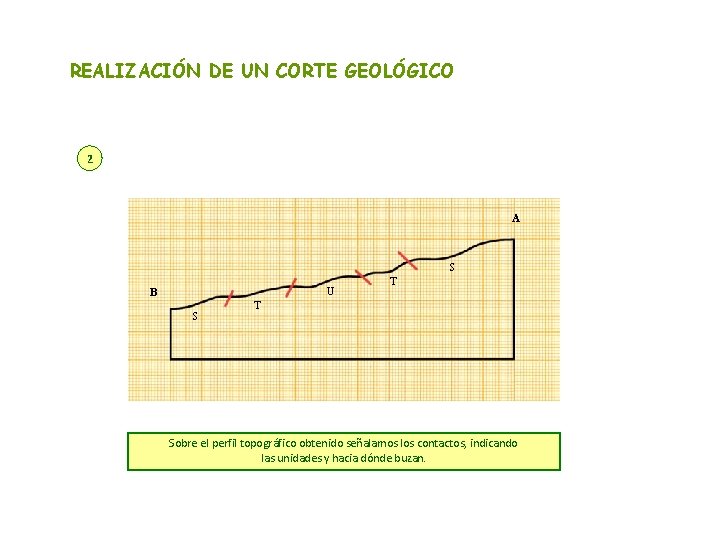

REALIZACIÓN DE UN CORTE GEOLÓGICO 2 A S U B S T T Sobre el perfil topográfico obtenido señalamos los contactos, indicando las unidades y hacia dónde buzan.

REALIZACIÓN DE UN CORTE GEOLÓGICO 3 A S U B S T T Otras unidades Completamos el trazado de los contactos. Podemos ver el anticlinal que aparece indicado en el mapa.

REALIZACIÓN DE UN CORTE GEOLÓGICO 4 A S U B S T T Otras unidades Podemos colorear las unidades con los mismos colores que en el mapa. El corte geológico está terminado.
