TEMA 5 DESLIZAMIENTOS Y OTROS MOVIMIENTOS DEL TERRENO

TEMA 5. DESLIZAMIENTOS Y OTROS MOVIMIENTOS DEL TERRENO.

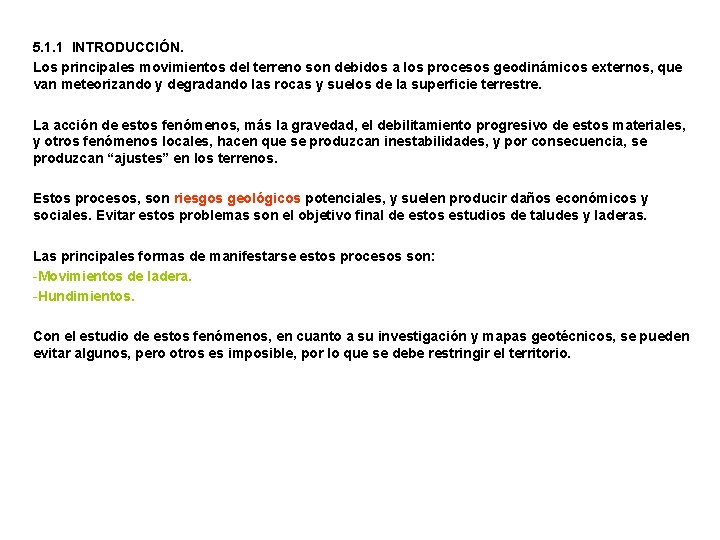

5. 1. 1 INTRODUCCIÓN. Los principales movimientos del terreno son debidos a los procesos geodinámicos externos, que van meteorizando y degradando las rocas y suelos de la superficie terrestre. La acción de estos fenómenos, más la gravedad, el debilitamiento progresivo de estos materiales, y otros fenómenos locales, hacen que se produzcan inestabilidades, y por consecuencia, se produzcan “ajustes” en los terrenos. Estos procesos, son riesgos geológicos potenciales, y suelen producir daños económicos y sociales. Evitar estos problemas son el objetivo final de estos estudios de taludes y laderas. Las principales formas de manifestarse estos procesos son: -Movimientos de ladera. -Hundimientos. Con el estudio de estos fenómenos, en cuanto a su investigación y mapas geotécnicos, se pueden evitar algunos, pero otros es imposible, por lo que se debe restringir el territorio.

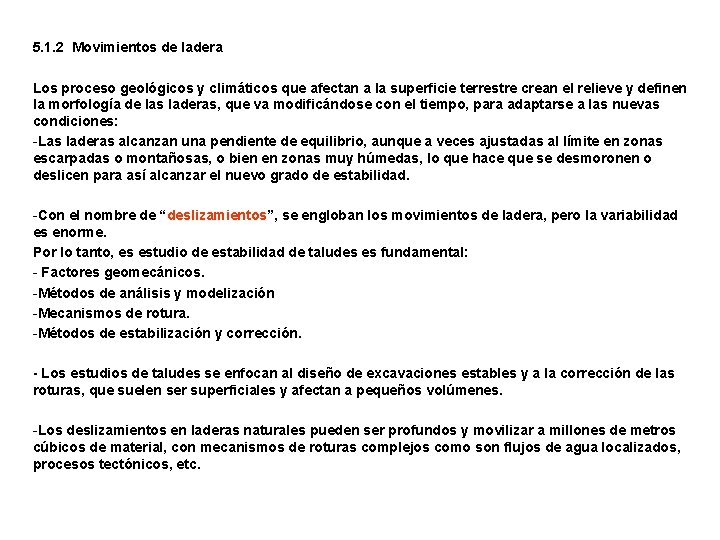

5. 1. 2 Movimientos de ladera Los proceso geológicos y climáticos que afectan a la superficie terrestre crean el relieve y definen la morfología de las laderas, que va modificándose con el tiempo, para adaptarse a las nuevas condiciones: -Las laderas alcanzan una pendiente de equilibrio, aunque a veces ajustadas al límite en zonas escarpadas o montañosas, o bien en zonas muy húmedas, lo que hace que se desmoronen o deslicen para así alcanzar el nuevo grado de estabilidad. -Con el nombre de “deslizamientos”, se engloban los movimientos de ladera, pero la variabilidad es enorme. Por lo tanto, es estudio de estabilidad de taludes es fundamental: - Factores geomecánicos. -Métodos de análisis y modelización -Mecanismos de rotura. -Métodos de estabilización y corrección. - Los estudios de taludes se enfocan al diseño de excavaciones estables y a la corrección de las roturas, que suelen ser superficiales y afectan a pequeños volúmenes. -Los deslizamientos en laderas naturales pueden ser profundos y movilizar a millones de metros cúbicos de material, con mecanismos de roturas complejos como son flujos de agua localizados, procesos tectónicos, etc.

5. 1. 2 Movimientos de ladera (continuación) Sin embargo, son los proceso naturales más previsibles y más sensibles a las medidas de corrección y mitigación para la prevención de daños que conllevan. Incluso la predicción es un factor muy fácil de obtener. , sobre todo en épocas de grandes lluvias continuas. Ejemplo, Japón 2004. Los movimientos de ladera engloban diferentes tipos de procesos: -Deslizamientos. -Desprendimientos. -Flujos y coladas de barro o derrubios. -Reptaciones. -Avalanchas rocosas.

5. 1. 2 Movimientos de ladera (continuación)

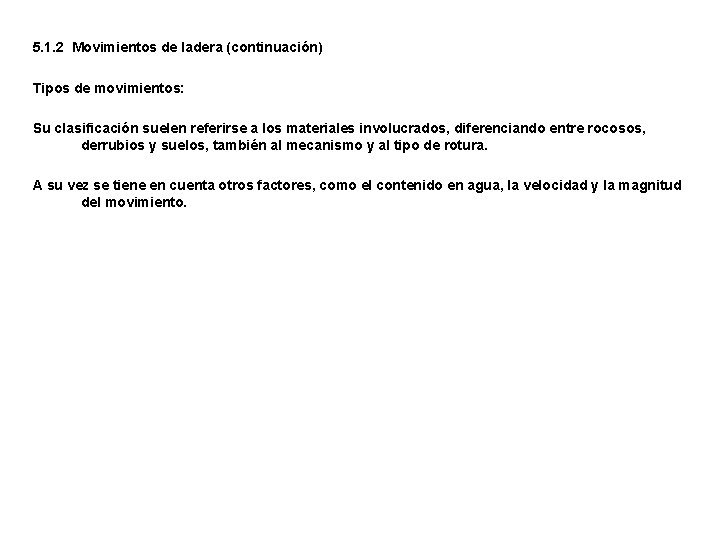

5. 1. 2 Movimientos de ladera (continuación) Tipos de movimientos: Su clasificación suelen referirse a los materiales involucrados, diferenciando entre rocosos, derrubios y suelos, también al mecanismo y al tipo de rotura. A su vez se tiene en cuenta otros factores, como el contenido en agua, la velocidad y la magnitud del movimiento.

-a- Deslizamientos: Son movimientos de masas de suelo o roca que se deslizan, moviéndose relativamente respecto al sustrato. La masa generalmente se desplaza en conjunto, y a velocidades variables. Son procesos rápidos y pueden alcanzar volúmenes de material enormes. En ocasiones, si no alcanza la estabilidad, pueden alcanzar velocidades enormes, pasando a ser un flujo, o bien provocar avalanchas de rocas.

Deslizamientos. Generalidades: Superficie de rotura en forma de cuchara. La masa rota conforme se desliza. Suelen producirse en suelos cohesivos. (Por eso avanza todo el bloque junto) Son comunes “escalones” en la masa deslizada. Generan grietas transversales al movimiento. Muy variables, y pueden ser simples, múltiples, sucesivos…. .

-b- Flujos o coladas: Son movimientos de masas de suelo (barro o tierra), derrubios, o bloques rocosos con abundante presencia de agua, donde el material está disgregado y se comporta como un fluido viscoso. El agua es el principal agente desencadenante, debido a que hace perder cohesión a ciertos materiales y por lo tanto se movilizan. Afectan mucho a suelos arcillosos. 1 - Coladas de barro o tierra: - Se dan en materiales finos y cohesivos. - Pueden alcanzar velocidades muy elevadas. - El agua activa estos movimientos.

2 - Coladas o flujos de derrubios: - Se dan en materiales rocosos, bloques, cantos y gravas. Matriz de finos. - Se producen en laderas con materiales sueltos y no consolidados. - La cobertera vegetal es escasa. - Grados de inclinación entre 20 y 45. - Suelen ser consecuencia de deslizamientos o ser inducidos por desprendimientos. - A veces reptan.

3 - Desprendimientos: - Son caídas libres muy rápidas de bloques. - El tamaño de bloques es muy variable en función de las zonas y condiciones geológicas. - La causa es el descalce y pérdida de apoyo.

4 - Avalanchas rocosas: - Son desprendimientos complejos. - Se dan en laderas inestables y con pendientes elevadas. - Suelen ir a veces acompañadas de hielo y nieve en alta montaña. - Son cantos y fragmentos heterométricos de diverso tamaño.

5 - Movimientos laterales: - Se producen en materiales rocosos y suelos muy cohesivos y cementados. - Actúan sobre materiales blandos y deformables. - Estos materiales blandos pierden resistencia o fluyen, por lo tanto desplazan a los superiores. - Las capas superiores se agrietan y fragmentan, también vuelcan, dando un aspecto caótico.

Causas de los movimientos de ladera A- Factores condicionantes, son los que posee el terreno, sus características, como la forma, la estructura…. Son pasivos. -Relieve: la pendiente es fundamental. Explicar con gran y poca pendiente. -Estructura geológica: Las diaclasas, fallas, superficies de despegue…. . -Comportamiento hidrogeológico: Dependiendo del grado de meteorización, cohesión, etc, las lluvias afectan negativamente. A más lluvia más riesgo. El agua reduce la resistencia al corte y reduce los parámetros resistentes en ciertos suelos. B- Factores desencadenantes, son los que provocan los movimientos, esfuerzos, lluvias, etc. -Las precipitaciones. -Las modificaciones de las geometrías. -La erosión. -Acciones Antrópicas. -Los seísmos, etc.

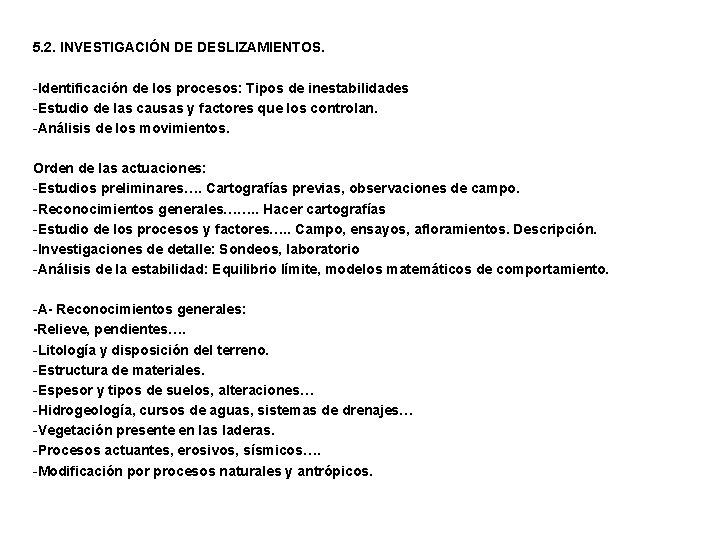

5. 2. INVESTIGACIÓN DE DESLIZAMIENTOS. -Identificación de los procesos: Tipos de inestabilidades -Estudio de las causas y factores que los controlan. -Análisis de los movimientos. Orden de las actuaciones: -Estudios preliminares…. Cartografías previas, observaciones de campo. -Reconocimientos generales……. . Hacer cartografías -Estudio de los procesos y factores…. . Campo, ensayos, afloramientos. Descripción. -Investigaciones de detalle: Sondeos, laboratorio -Análisis de la estabilidad: Equilibrio límite, modelos matemáticos de comportamiento. -A- Reconocimientos generales: -Relieve, pendientes…. -Litología y disposición del terreno. -Estructura de materiales. -Espesor y tipos de suelos, alteraciones… -Hidrogeología, cursos de aguas, sistemas de drenajes… -Vegetación presente en las laderas. -Procesos actuantes, erosivos, sísmicos…. -Modificación por procesos naturales y antrópicos.

5. 2. INVESTIGACIÓN DE DESLIZAMIENTOS (continuación). Ejemplo mapa deslizamientos.

SISTEMAS DE ALARMA: Son elementos e instrumentos que se situan en superficie o en profundidad y que avisan de algunos cambios geomecánicos en el suelo, que puede desencadenar movimientos de laderas. 1 - Inclinómetros. 2 - Instalación de mayas o redes de cables en zonas de riesgo.

5. 3. MEDIDAS DE CORRECCIÓN. Previenen los procesos y mitigan los daños. Las actuaciones una vez comenzado el movimiento depende de: -Volumen de masa inestable. -Velocidad y características del movimiento. -Profundidad de planos de rotura. -Pendiente y altura de la ladera. -Accesibilidad de la ladera. Para corregir deslizamientos es importante la creación de obras de drenaje, y modificación de la geometría.

5. 3. MEDIDAS DE CORRECCIÓN. Previenen los procesos y mitigan los daños. Las actuaciones una vez comenzado el movimiento depende de: -Volumen de masa inestable. -Velocidad y características del movimiento. -Profundidad de planos de rotura. -Pendiente y altura de la ladera. -Accesibilidad de la ladera. Para corregir deslizamientos es importante la creación de obras de drenaje, y modificación de la geometría. En desprendimientos rocosos, utilizamos bulones, anclajes y fijación de bloques. (Excursión) Así como instalación de cables y mallas metalicas fijadas a laderas en zonas muy fracturadas. Las mallas actúan como guía para los bloques desprendidos, y zanjas o cunetas para recogidas de bloques.

5. 3. MEDIDAS DE CORRECCIÓN. Existen barreras que pueden ser: Estáticas: Muros: Dinámicas: Túneles artificiales:

5. 4. HUNDIMIENTOS Y SUBSIDENCIA. Estos movimientos presentan como característica principal un movimiento de componente vertical, diferenciándose los siguientes: - Hundimientos de cavidades subterráneas: Ej, jameos(r. volcánicas), dolinas(calizas)

5. 4. HUNDIMIENTOS Y SUBSIDENCIA. -Hundimientos superficiales -Las actividades antrópicas pueden provocar hundimientos, debido a minería, o túneles de metro.

5. 4. HUNDIMIENTOS Y SUBSIDENCIA: Es un hundimiento progresivo y lento del terreno por causas tales como: -Descenso del nivel freático: explicar. -Minería subterránea y túneles. -Extracciones de petróleo o gas. Daños: -Roturas y fisuras en edificaciones. -Descenso de la cota topográfica. Descenso: Incluso varios centímetros al año.

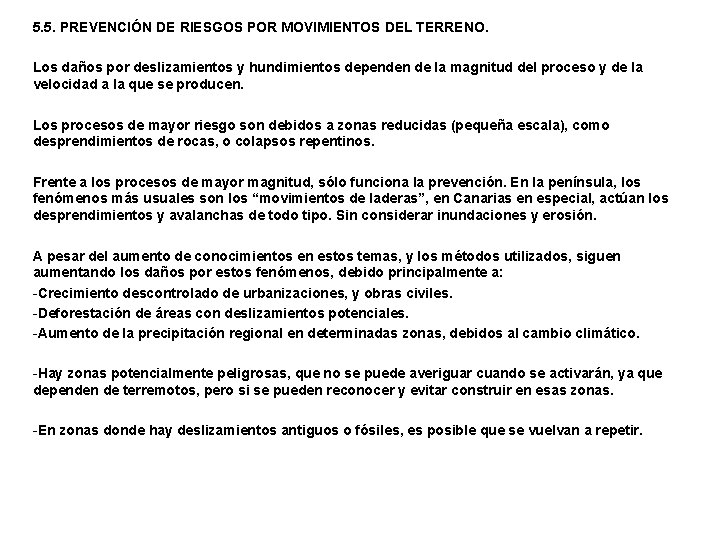

5. 5. PREVENCIÓN DE RIESGOS POR MOVIMIENTOS DEL TERRENO. Los daños por deslizamientos y hundimientos dependen de la magnitud del proceso y de la velocidad a la que se producen. Los procesos de mayor riesgo son debidos a zonas reducidas (pequeña escala), como desprendimientos de rocas, o colapsos repentinos. Frente a los procesos de mayor magnitud, sólo funciona la prevención. En la península, los fenómenos más usuales son los “movimientos de laderas”, en Canarias en especial, actúan los desprendimientos y avalanchas de todo tipo. Sin considerar inundaciones y erosión. A pesar del aumento de conocimientos en estos temas, y los métodos utilizados, siguen aumentando los daños por estos fenómenos, debido principalmente a: -Crecimiento descontrolado de urbanizaciones, y obras civiles. -Deforestación de áreas con deslizamientos potenciales. -Aumento de la precipitación regional en determinadas zonas, debidos al cambio climático. -Hay zonas potencialmente peligrosas, que no se puede averiguar cuando se activarán, ya que dependen de terremotos, pero si se pueden reconocer y evitar construir en esas zonas. -En zonas donde hay deslizamientos antiguos o fósiles, es posible que se vuelvan a repetir.

5. 5. PREVENCIÓN DE RIESGOS POR MOVIMIENTOS DEL TERRENO. En cuanto a los hundimientos, es difícil que produzcan víctimas o grandes daños, excepto en zonas urbanas, o vías de comunicación. Los daños más comunes de estos movimientos son: -Destrucción y daños por asientos diferenciales y grietas en el terreno. -Invasión del agua sobre zonas bajas en zonas cercanas a ríos, mares, etc -Pérdidas y filtraciones en embalses. -Cambios en el flujo de agua en canales, drenajes, etc. -Colapso de tuberías de pozos de agua y petróleo. -Contaminación de aguas subterráneas a favor de grietas. -Para subsanar estos fenómenos, existen mapas para controlar estas zonas: -_ Mapas de susceptibilidad y de peligrosidad. -_Mapas de movimientos de ladera. -_Mapas de hundimientos y subsidencias. -(Se pueden encontrar en bibliotecas u organismos oficiales. ) -Fin del tema 5.
