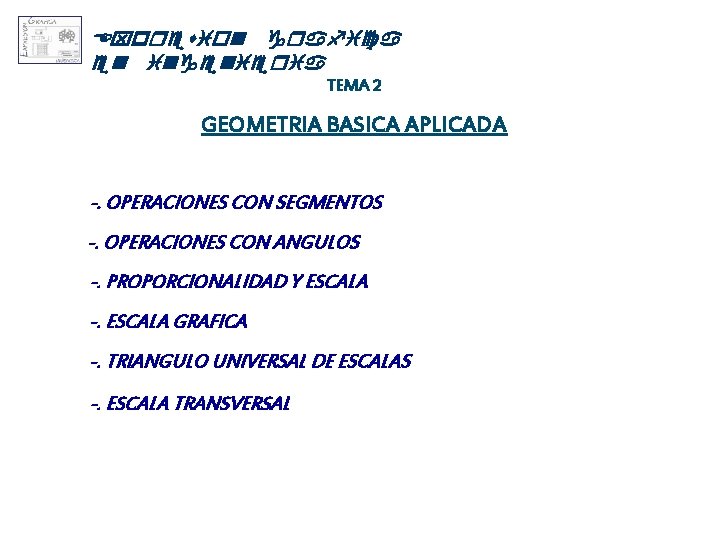

Expresion grafica en ingenieria TEMA 2 GEOMETRIA BASICA APLICADA -. OPERACIONES CON SEGMENTOS -. OPERACIONES CON ANGULOS -. PROPORCIONALIDAD Y ESCALA -. ESCALA GRAFICA -. TRIANGULO UNIVERSAL DE ESCALAS -. ESCALA TRANSVERSAL

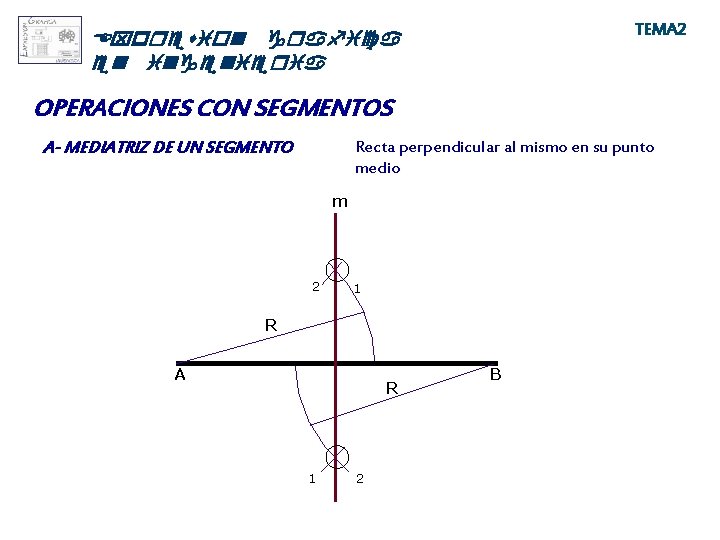

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS A- MEDIATRIZ DE UN SEGMENTO Recta perpendicular al mismo en su punto medio m 2 1 R A R 1 2 B

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS B- DIVISION DE SEGMENTOS EN PARTES IGUALES Recta auxiliar 5 4 3 2 1 A 1 2 3 4 B

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS A- PERPENDICULAR A UNA RECTA POR UN PUNTO EXTERIOR A ELLA P r 2 M 1 t A B 2 1 N

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS B- PERPENDICULAR A UNA RECTA POR UN PUNTO DE LA MISMA 2 A M 1 P 2 1 N t B

Expresion grafica en ingenieria TEMA 2 OPERACIONES CON SEGMENTOS C- PERPENDICULAR A UNA SEMIRECTA POR SU ORIGEN p P M L 1 2 r t 0 N

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS PARALELA A UNA RECTA POR UN PUNTO EXTERIOR A LA MISMA 3 MP P r 4 2 L p MP r M s 1 N

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON SEGMENTOS DIVISION DE UN ARCO DE CIRCUNFERENCIA EN DOS PARTES IGUALES N 1 B 2 C A 0

Expresion grafica en ingenieria TEMA 2 OPERACIONES CON SEGMENTOS TRAZADO DE UN ARCO DE CIRCUNFERENCIA QUE PASA POR TRES PUNTOS DADOS B C A O

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON ANGULOS BISECTRIZ DE UN ANGULO CUYOS LADOS SE CORTAN FUERA DEL DIBUJO BISECTRIZ DE UN ANGULO 4 t bisectriz 1 A 1 O 2 3 s 2 3 P bisectriz Q 4 5 B 6 r

TEMA 2 Expresion grafica en ingenieria OPERACIONES CON ANGULOS CONSTRUCCION GRAFICA DE ANGULOS ANGULO DE 120º ANGULO DE 60º b b B B O A r = OA a A r = OA O a

Expresion grafica en ingenieria TEMA 2 OPERACIONES CON ANGULOS CONSTRUCCION GRAFICA DE ANGULO DE 150º B C a O

Expresion grafica en ingenieria TEMA 2 PROPORCIONALIDAD Y ESCALA RAZON O PROPORCION Se llama razón o proporción a la relación que existe entre valores numérico de dos segmentos rectilíneos. La proporción de un dibujo o su escala es la razón entre el tamaño del dibujo y el tamaño real del objeto dibujado Escala = Unidades de dibujo / unidades del objeto real Escala 1: 50 1 unidad del dibujo representa 50 unidades del objeto real

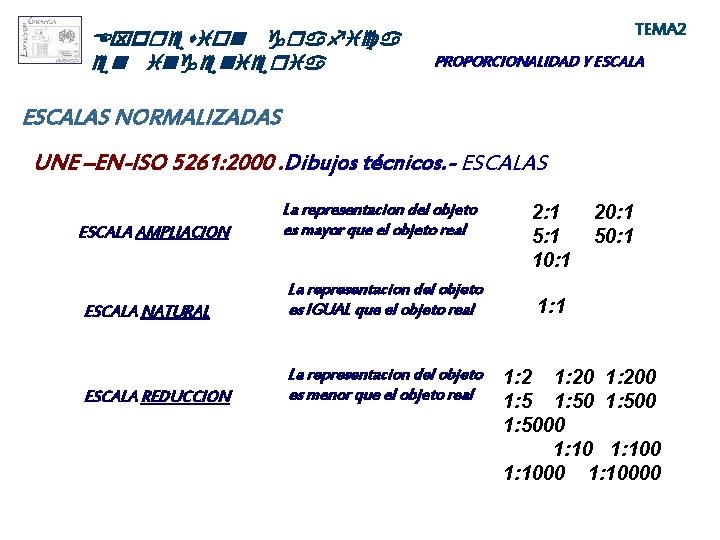

Expresion grafica en ingenieria TEMA 2 PROPORCIONALIDAD Y ESCALAS NORMALIZADAS UNE –EN-ISO 5261: 2000. Dibujos técnicos. - ESCALAS ESCALA AMPLIACION La representacion del objeto es mayor que el objeto real ESCALA NATURAL La representacion del objeto es IGUAL que el objeto real ESCALA REDUCCION La representacion del objeto es menor que el objeto real 2: 1 5: 1 10: 1 20: 1 50: 1 1: 200 1: 5000 1: 10000

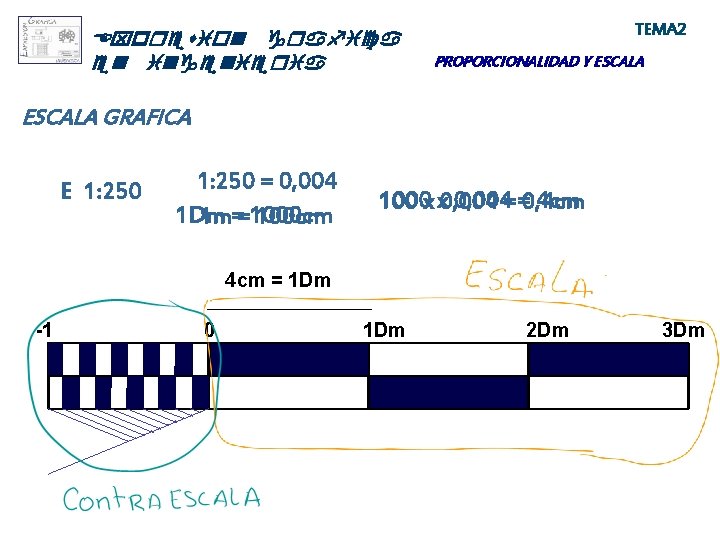

Expresion grafica en ingenieria TEMA 2 PROPORCIONALIDAD Y ESCALA GRAFICA E 1: 250 = 0, 004 1 Dm 1 m==1000 cm 1000 x x 0, 004= =0, 4 cm 100 4 cm = 1 Dm -1 0 1 Dm 2 Dm 3 Dm

TEMA 2 Expresion grafica en ingenieria PROPORCIONALIDAD Y ESCALA TRIANGULO UNIVERSAL DE ESCALA A 1 E. 1: 10 2 E. 2: 10 E. 3: 10 3 E. 4: 10 4 E. 5: 10 5 E. 6: 10 6 E. 7: 10 7 E. 8: 10 8 E. 9: 10 9 E. 1: 1 E. 11: 10 E. 12: 10 10 9 8 7 6 5 4 3 2 1 10 11 12

Expresion grafica en ingenieria TEMA 2 PROPORCIONALIDAD Y ESCALA TRANSVERSAL E 1: 250 = 0, 004 1 Dm 1 m==1000 cm 1000 x x 0, 004= =0, 4 cm 100 4 cm = 1 Dm Ejemplo 23. 4 m 10 9 8 7 6 5 4 3 2 1 9 8 7 6 5 4 0. 4 m 3 2 1 10 9 8 7 6 5 4 3 2 1 3 m -1 23. 4 m 10 m 0 1 Dm 2 Dm 3 Dm
