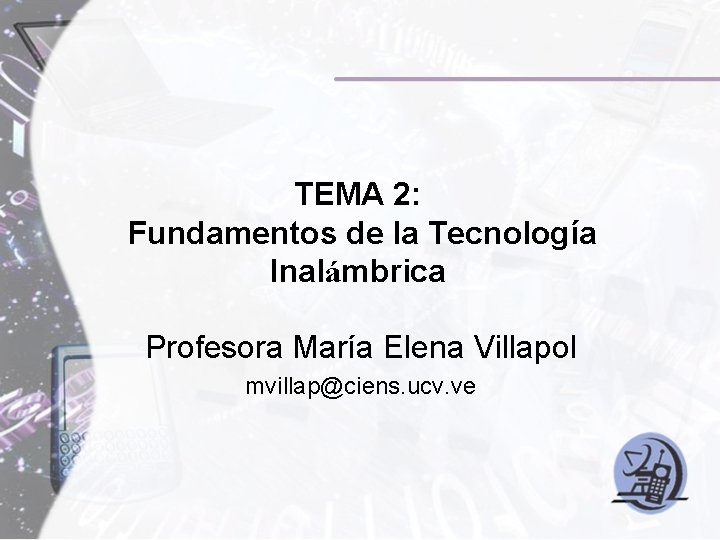

TEMA 2: Fundamentos de la Tecnología Inalámbrica Profesora María Elena Villapol mvillap@ciens. ucv. ve

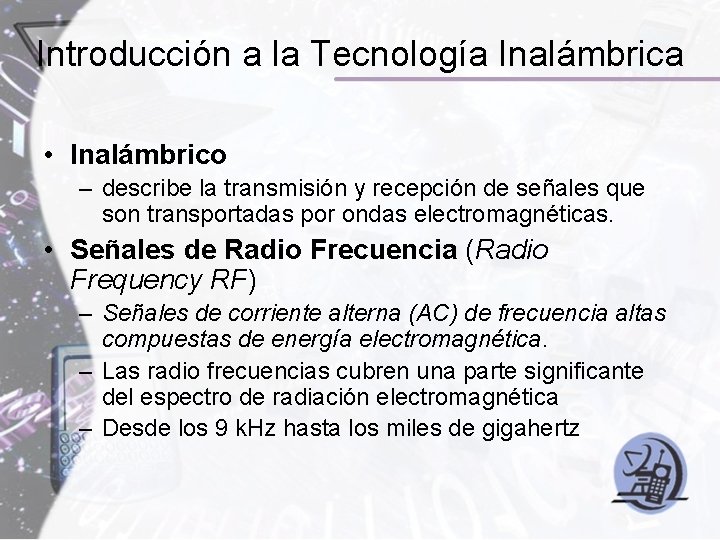

Introducción a la Tecnología Inalámbrica • Inalámbrico – describe la transmisión y recepción de señales que son transportadas por ondas electromagnéticas. • Señales de Radio Frecuencia (Radio Frequency RF) – Señales de corriente alterna (AC) de frecuencia altas compuestas de energía electromagnética. – Las radio frecuencias cubren una parte significante del espectro de radiación electromagnética – Desde los 9 k. Hz hasta los miles de gigahertz

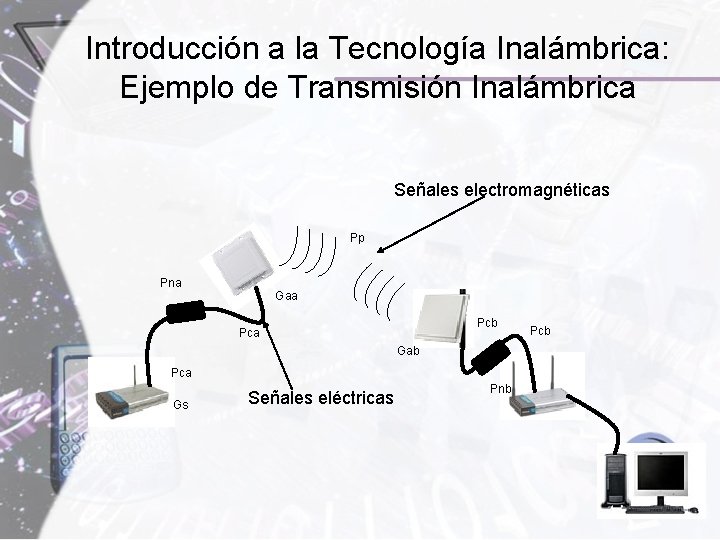

Introducción a la Tecnología Inalámbrica: Ejemplo de Transmisión Inalámbrica Señales electromagnéticas Pp Pna Gaa Pcb Pca Gab Pca Gs Señales eléctricas Pnb Pcb

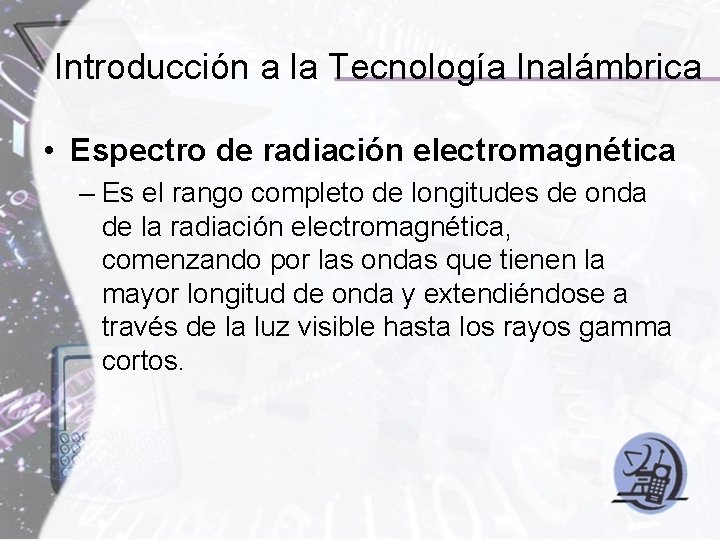

Introducción a la Tecnología Inalámbrica • Espectro de radiación electromagnética – Es el rango completo de longitudes de onda de la radiación electromagnética, comenzando por las ondas que tienen la mayor longitud de onda y extendiéndose a través de la luz visible hasta los rayos gamma cortos.

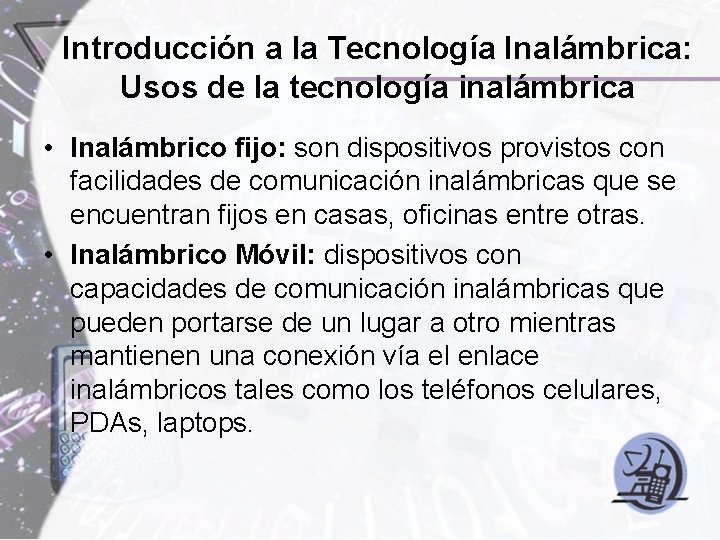

Introducción a la Tecnología Inalámbrica: Usos de la tecnología inalámbrica • Inalámbrico fijo: son dispositivos provistos con facilidades de comunicación inalámbricas que se encuentran fijos en casas, oficinas entre otras. • Inalámbrico Móvil: dispositivos con capacidades de comunicación inalámbricas que pueden portarse de un lugar a otro mientras mantienen una conexión vía el enlace inalámbricos tales como los teléfonos celulares, PDAs, laptops.

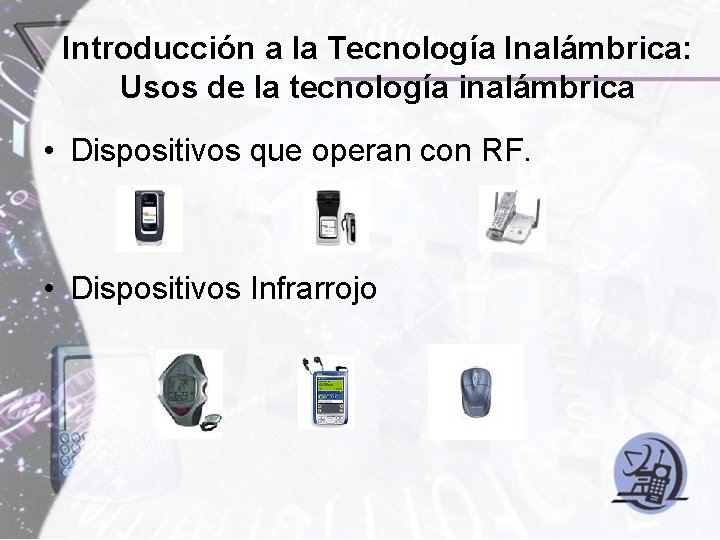

Introducción a la Tecnología Inalámbrica: Usos de la tecnología inalámbrica • Dispositivos que operan con RF. • Dispositivos Infrarrojo

Propiedades de las Señales RF • Amplitud • Frecuencia • Fase

Amplitud • Se puede medir el cambio en la energía causada por el paso de una onda RF. • Este cambio es conocido como amplitud. • Señales con mayores amplitudes tienen, con mayor probabilidad, mayor fuerza. • La potencia de la señal la cual mide la fuerza de la misma es medida en Watts mientras que la amplitud es medida en voltios.

Amplitud • Para tener una idea intuitiva de cómo las ondas RF se propagan imagine que deja caer una roca en un charco con aguas tranquilas y mira las ondas fluyendo desde el punto donde cayo la roca.

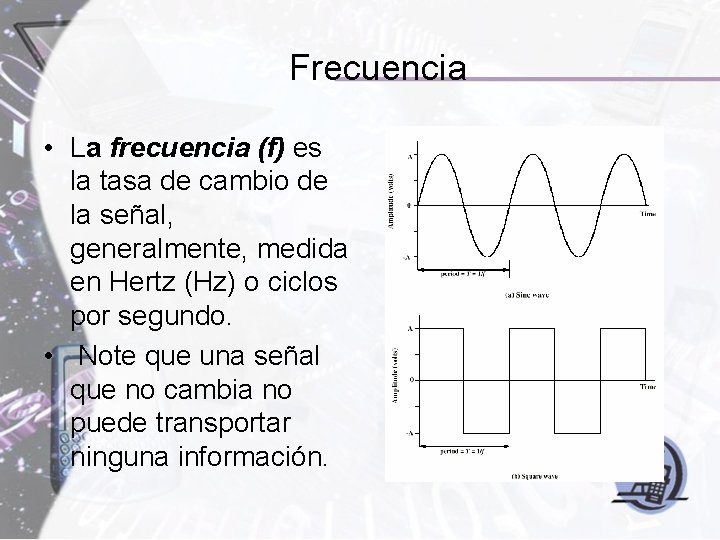

Frecuencia • La frecuencia (f) es la tasa de cambio de la señal, generalmente, medida en Hertz (Hz) o ciclos por segundo. • Note que una señal que no cambia no puede transportar ninguna información.

Período y Longitud de Onda • El período (T) de una señal es definido como el tiempo de una repetición de una señal y es el inverso de la frecuencia, T = 1/f. • La longitud de onda ( ) se define como la distancia ocupada por un ciclo o la distancia entre dos puntos que tienen fase correspondiente en dos ciclos consecutivos. • Asumiendo que la velocidad de la señal es v: • = v. T • = v/f • Un caso particular es cuando v= c= 3*108 m/s (velocidad de la luz en el espacio libre). • Por ejemplo, una señal 802. 11 con una frecuencia de 2. 4 GHz tiene una longitud de onda de: • = 30000 m/s / 240000 Hz = 0, 125 m = 12, 5 cm

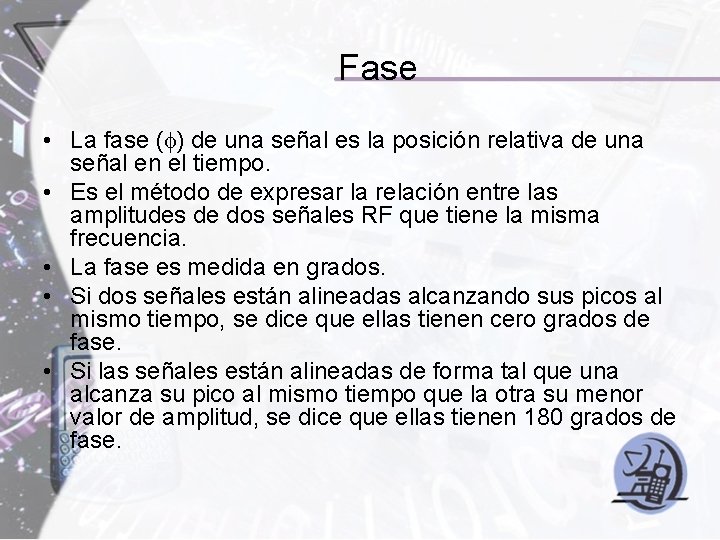

Fase • La fase ( ) de una señal es la posición relativa de una señal en el tiempo. • Es el método de expresar la relación entre las amplitudes de dos señales RF que tiene la misma frecuencia. • La fase es medida en grados. • Si dos señales están alineadas alcanzando sus picos al mismo tiempo, se dice que ellas tienen cero grados de fase. • Si las señales están alineadas de forma tal que una alcanza su pico al mismo tiempo que la otra su menor valor de amplitud, se dice que ellas tienen 180 grados de fase.

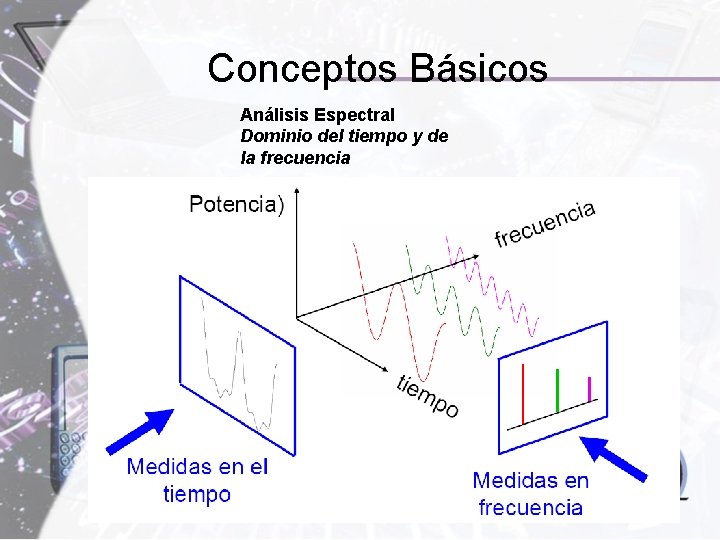

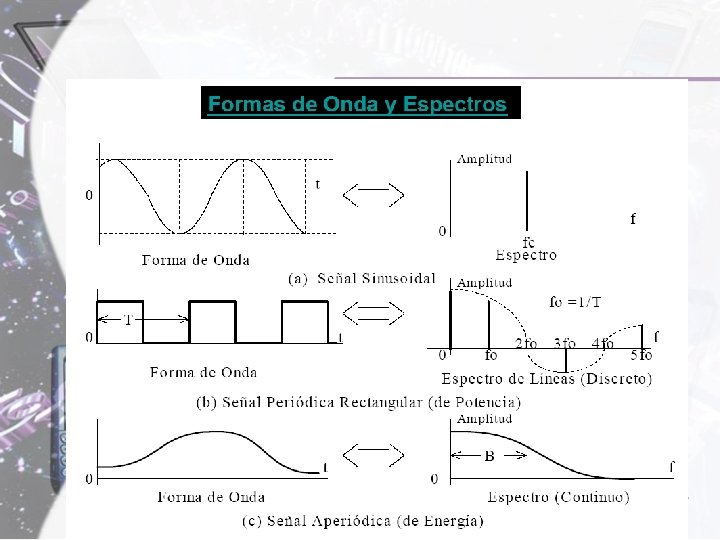

Conceptos Básicos Análisis Espectral Dominio del tiempo y de la frecuencia

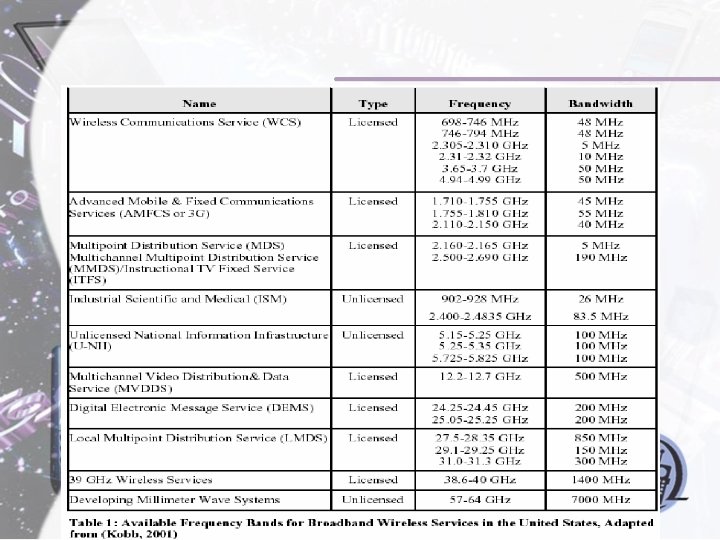

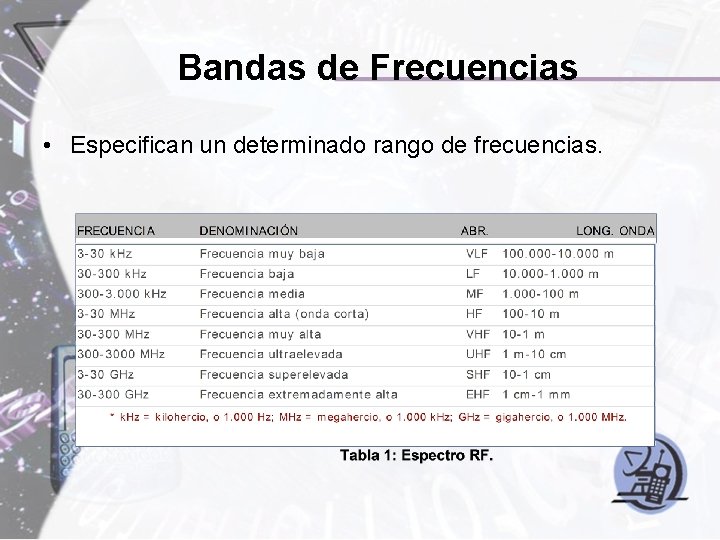

Bandas de Frecuencias • Especifican un determinado rango de frecuencias.

Bandas de Frecuencia • Rango Microonda: – – – – L banda 1 GHz - 2 GHz S banda 2 GHz - 4 GHz C banda 4 GHz - 8 GHz X banda 8 GHz - 12 GHz Ku banda 12 GHz - 18 GHz K banda 18 GHz - 27 GHz Ka banda 27 GHz - 40 GHz • Bandas ISM (Industrial, Scientific and Medical) (ver ITU-T S 5. 138 S 5. 150) – bandas no licenciadas: – “ 900 MHz” ISM banda 902 MHz - 928 MHz (Americas only) – “ 2. 4 GHz” ISM banda 2400 MHz - 2483. 5 MHz – ” 5 GHz” ISM banda 5725 MHz - 5875 MHz

Bandas de Frecuencia

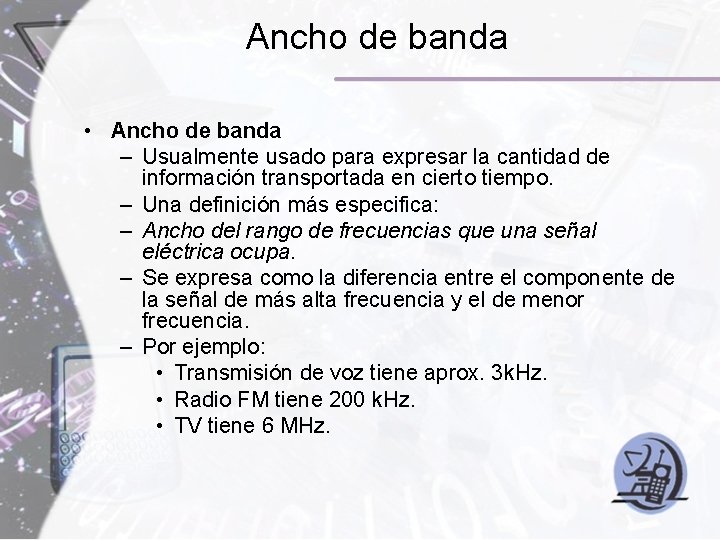

Ancho de banda • Ancho de banda – Usualmente usado para expresar la cantidad de información transportada en cierto tiempo. – Una definición más especifica: – Ancho del rango de frecuencias que una señal eléctrica ocupa. – Se expresa como la diferencia entre el componente de la señal de más alta frecuencia y el de menor frecuencia. – Por ejemplo: • Transmisión de voz tiene aprox. 3 k. Hz. • Radio FM tiene 200 k. Hz. • TV tiene 6 MHz.

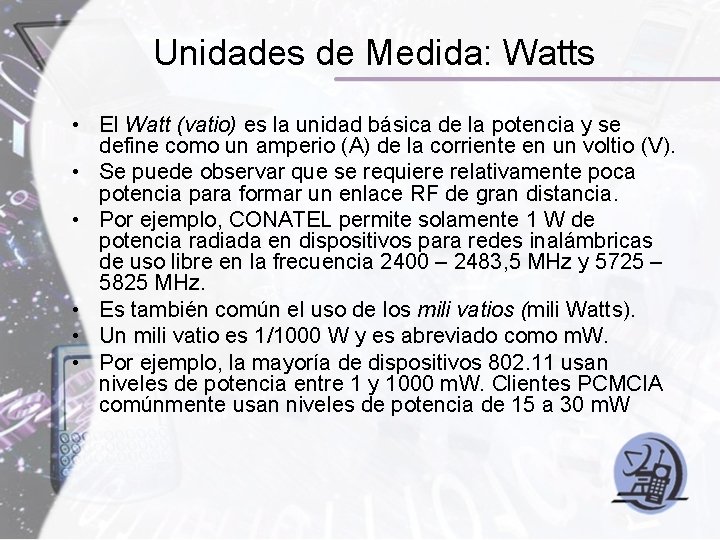

Unidades de Medida: Watts • El Watt (vatio) es la unidad básica de la potencia y se define como un amperio (A) de la corriente en un voltio (V). • Se puede observar que se requiere relativamente poca potencia para formar un enlace RF de gran distancia. • Por ejemplo, CONATEL permite solamente 1 W de potencia radiada en dispositivos para redes inalámbricas de uso libre en la frecuencia 2400 – 2483, 5 MHz y 5725 – 5825 MHz. • Es también común el uso de los mili vatios (mili Watts). • Un mili vatio es 1/1000 W y es abreviado como m. W. • Por ejemplo, la mayoría de dispositivos 802. 11 usan niveles de potencia entre 1 y 1000 m. W. Clientes PCMCIA comúnmente usan niveles de potencia de 15 a 30 m. W

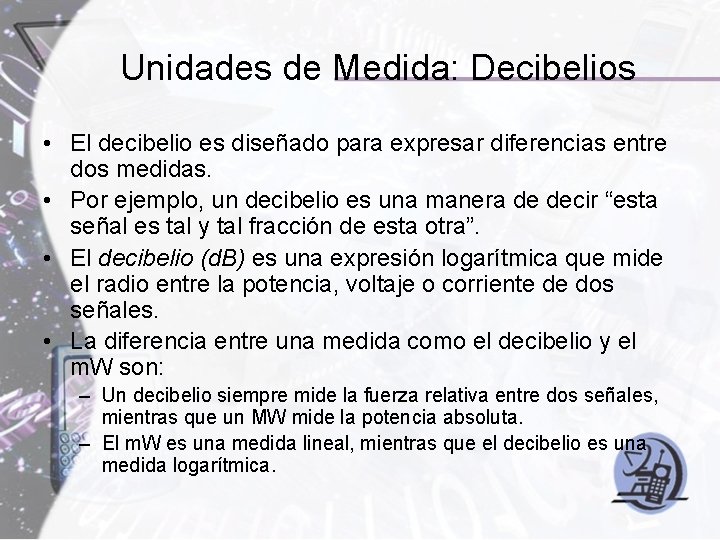

Unidades de Medida: Decibelios • El decibelio es diseñado para expresar diferencias entre dos medidas. • Por ejemplo, un decibelio es una manera de decir “esta señal es tal y tal fracción de esta otra”. • El decibelio (d. B) es una expresión logarítmica que mide el radio entre la potencia, voltaje o corriente de dos señales. • La diferencia entre una medida como el decibelio y el m. W son: – Un decibelio siempre mide la fuerza relativa entre dos señales, mientras que un MW mide la potencia absoluta. – El m. W es una medida lineal, mientras que el decibelio es una medida logarítmica.

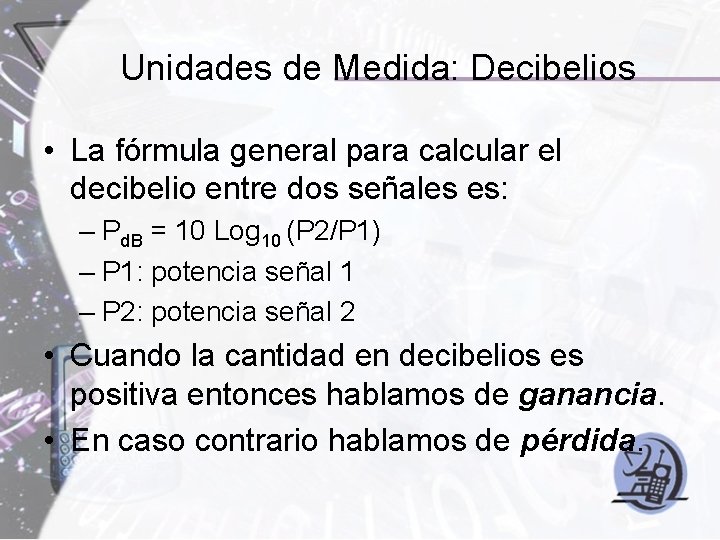

Unidades de Medida: Decibelios • La fórmula general para calcular el decibelio entre dos señales es: – Pd. B = 10 Log 10 (P 2/P 1) – P 1: potencia señal 1 – P 2: potencia señal 2 • Cuando la cantidad en decibelios es positiva entonces hablamos de ganancia. • En caso contrario hablamos de pérdida.

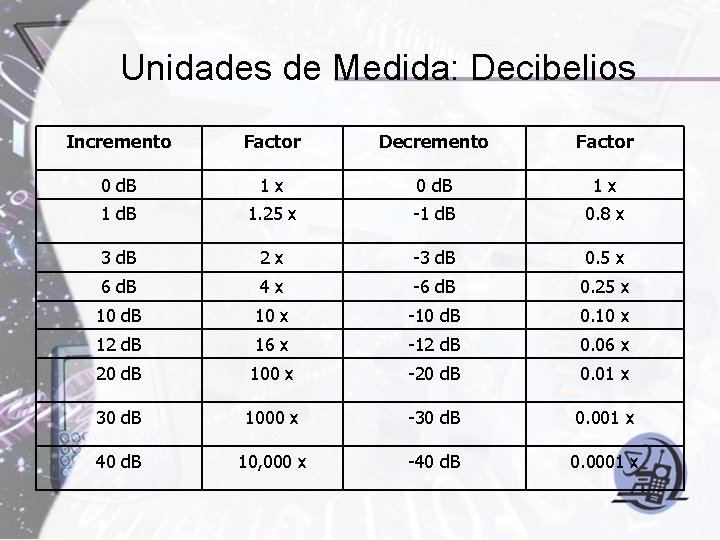

Unidades de Medida: Decibelios Incremento Factor Decremento Factor 0 d. B 1 x 1 d. B 1. 25 x -1 d. B 0. 8 x 3 d. B 2 x -3 d. B 0. 5 x 6 d. B 4 x -6 d. B 0. 25 x 10 d. B 10 x -10 d. B 0. 10 x 12 d. B 16 x -12 d. B 0. 06 x 20 d. B 100 x -20 d. B 0. 01 x 30 d. B 1000 x -30 d. B 0. 001 x 40 d. B 10, 000 x -40 d. B 0. 0001 x

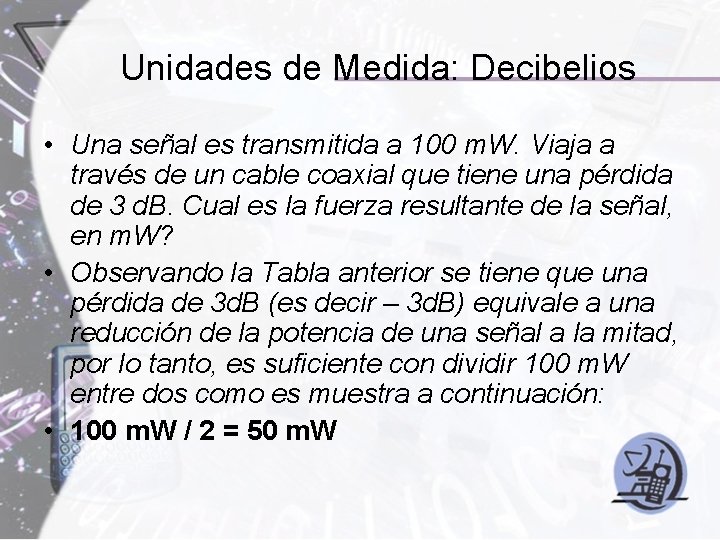

Unidades de Medida: Decibelios • Una señal es transmitida a 100 m. W. Viaja a través de un cable coaxial que tiene una pérdida de 3 d. B. Cual es la fuerza resultante de la señal, en m. W? • Observando la Tabla anterior se tiene que una pérdida de 3 d. B (es decir – 3 d. B) equivale a una reducción de la potencia de una señal a la mitad, por lo tanto, es suficiente con dividir 100 m. W entre dos como es muestra a continuación: • 100 m. W / 2 = 50 m. W

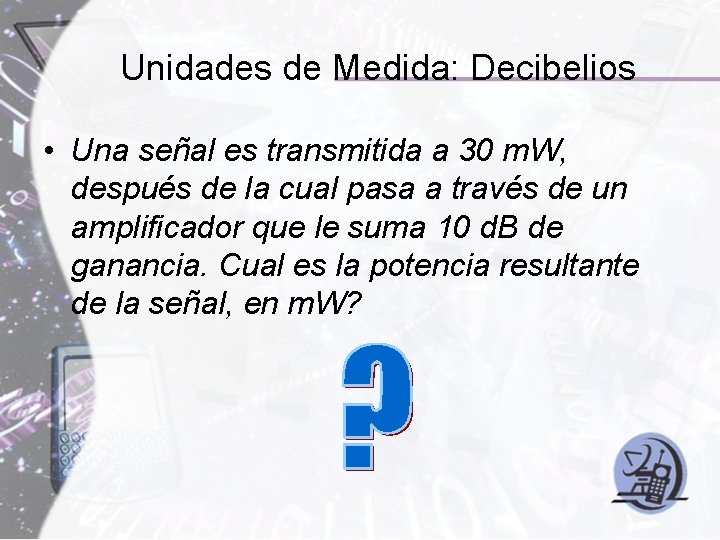

Unidades de Medida: Decibelios • Una señal es transmitida a 30 m. W, después de la cual pasa a través de un amplificador que le suma 10 d. B de ganancia. Cual es la potencia resultante de la señal, en m. W?

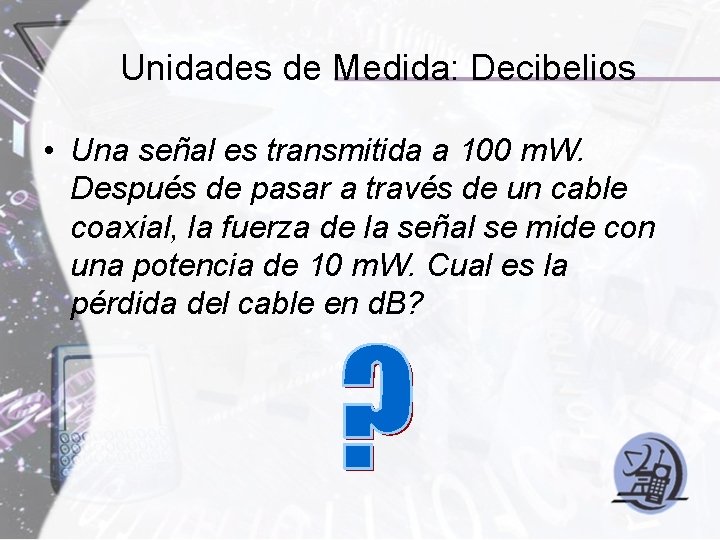

Unidades de Medida: Decibelios • Una señal es transmitida a 100 m. W. Después de pasar a través de un cable coaxial, la fuerza de la señal se mide con una potencia de 10 m. W. Cual es la pérdida del cable en d. B?

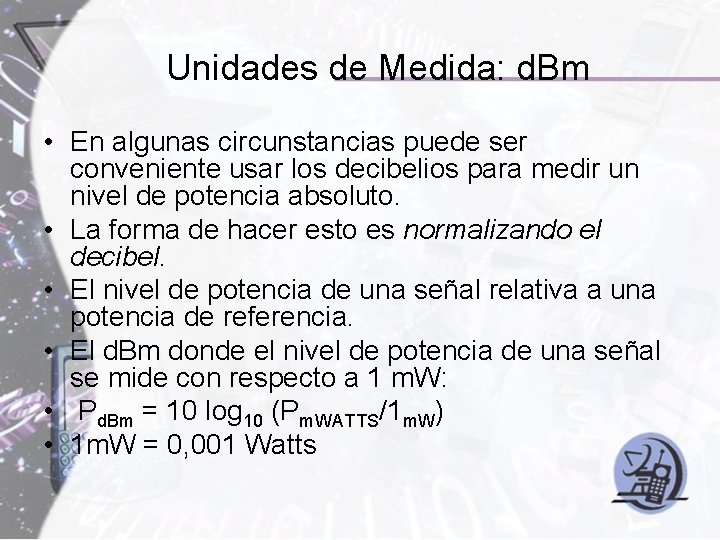

Unidades de Medida: d. Bm • En algunas circunstancias puede ser conveniente usar los decibelios para medir un nivel de potencia absoluto. • La forma de hacer esto es normalizando el decibel. • El nivel de potencia de una señal relativa a una potencia de referencia. • El d. Bm donde el nivel de potencia de una señal se mide con respecto a 1 m. W: • Pd. Bm = 10 log 10 (Pm. WATTS/1 m. W) • 1 m. W = 0, 001 Watts

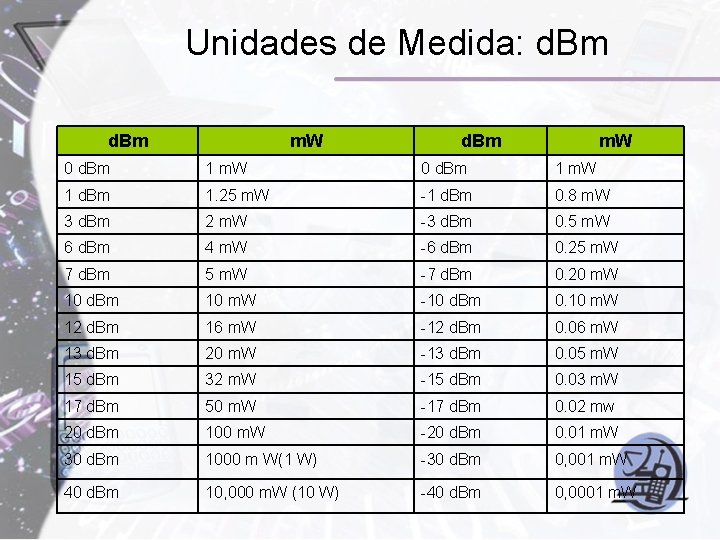

Unidades de Medida: d. Bm m. W 0 d. Bm 1 m. W 1 d. Bm 1. 25 m. W -1 d. Bm 0. 8 m. W 3 d. Bm 2 m. W -3 d. Bm 0. 5 m. W 6 d. Bm 4 m. W -6 d. Bm 0. 25 m. W 7 d. Bm 5 m. W -7 d. Bm 0. 20 m. W 10 d. Bm 10 m. W -10 d. Bm 0. 10 m. W 12 d. Bm 16 m. W -12 d. Bm 0. 06 m. W 13 d. Bm 20 m. W -13 d. Bm 0. 05 m. W 15 d. Bm 32 m. W -15 d. Bm 0. 03 m. W 17 d. Bm 50 m. W -17 d. Bm 0. 02 mw 20 d. Bm 100 m. W -20 d. Bm 0. 01 m. W 30 d. Bm 1000 m W(1 W) -30 d. Bm 0, 001 m. W 40 d. Bm 10, 000 m. W (10 W) -40 d. Bm 0, 0001 m. W

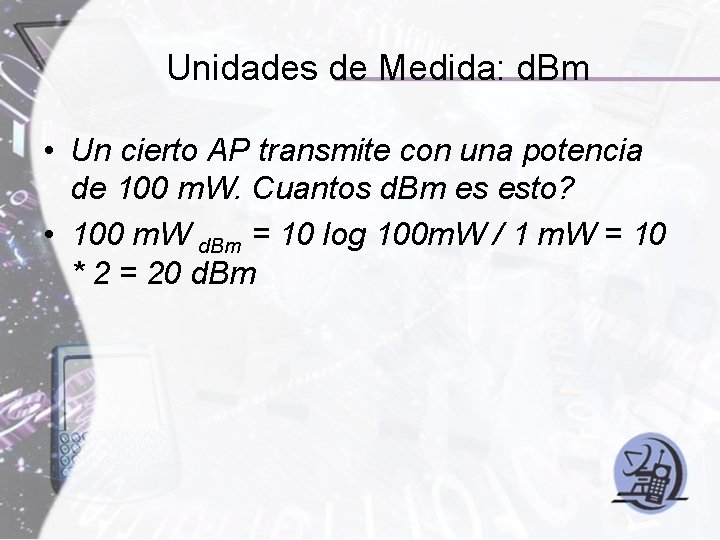

Unidades de Medida: d. Bm • Un cierto AP transmite con una potencia de 100 m. W. Cuantos d. Bm es esto? • 100 m. W d. Bm = 10 log 100 m. W / 1 m. W = 10 * 2 = 20 d. Bm

Unidades de Medida: d. Bm • Un cierto cliente PCMCIA transmite con una potencia de 30 m. W. Cuantos d. Bm es esto?

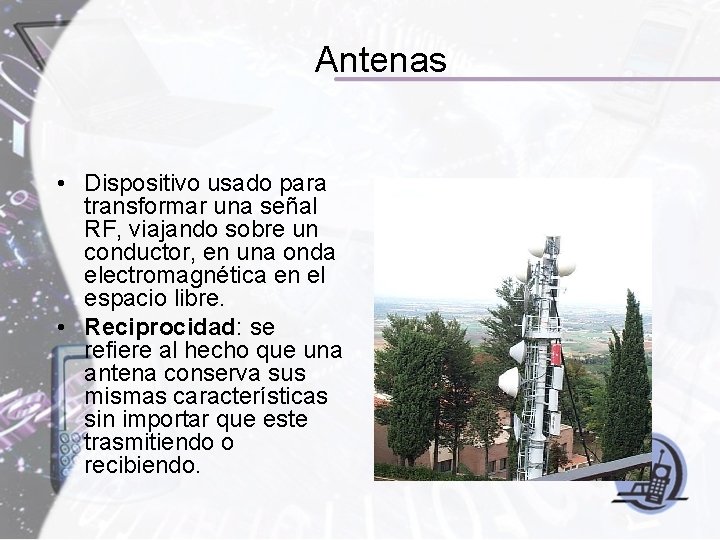

Antenas • Dispositivo usado para transformar una señal RF, viajando sobre un conductor, en una onda electromagnética en el espacio libre. • Reciprocidad: se refiere al hecho que una antena conserva sus mismas características sin importar que este trasmitiendo o recibiendo.

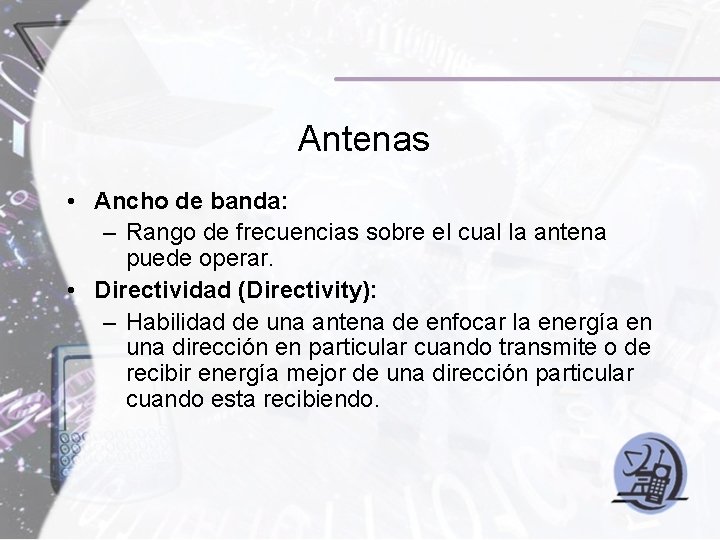

Antenas • Ancho de banda: – Rango de frecuencias sobre el cual la antena puede operar. • Directividad (Directivity): – Habilidad de una antena de enfocar la energía en una dirección en particular cuando transmite o de recibir energía mejor de una dirección particular cuando esta recibiendo.

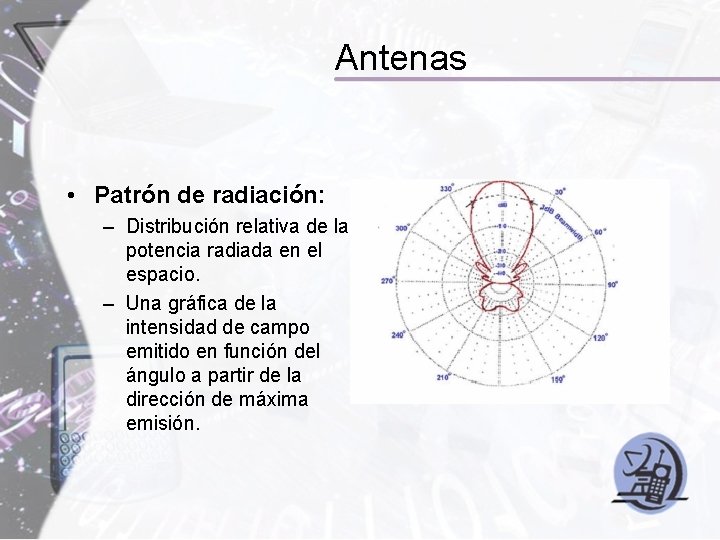

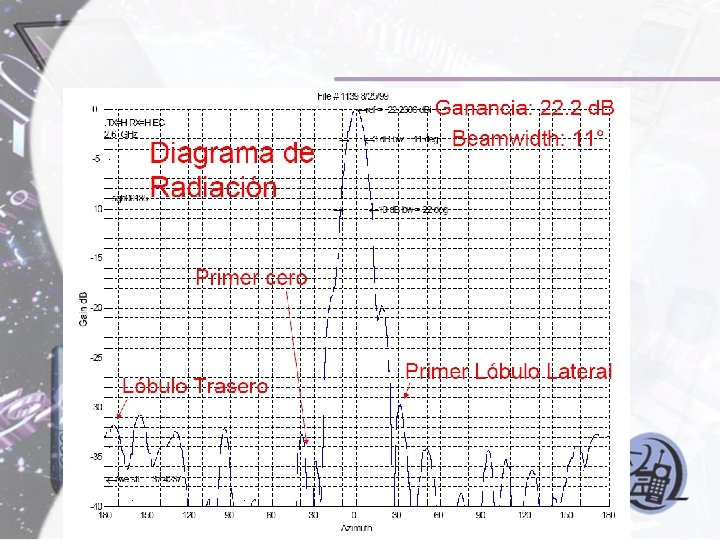

Antenas • Patrón de radiación: – Distribución relativa de la potencia radiada en el espacio. – Una gráfica de la intensidad de campo emitido en función del ángulo a partir de la dirección de máxima emisión.

Antenas

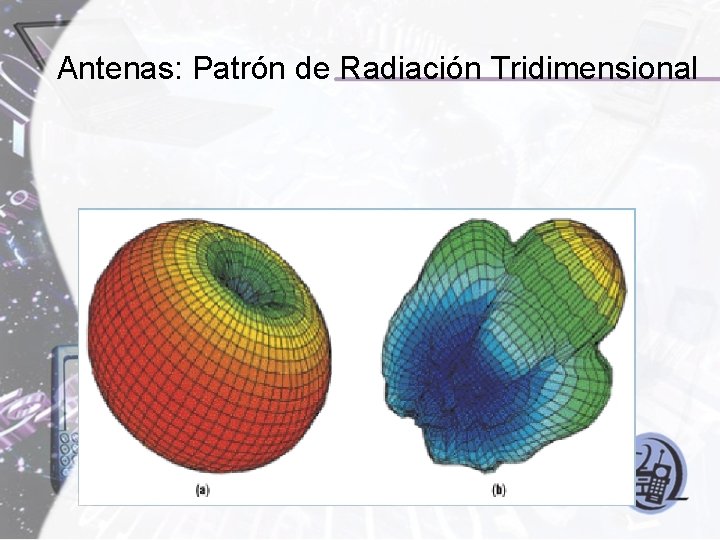

Antenas: Patrón de Radiación Tridimensional

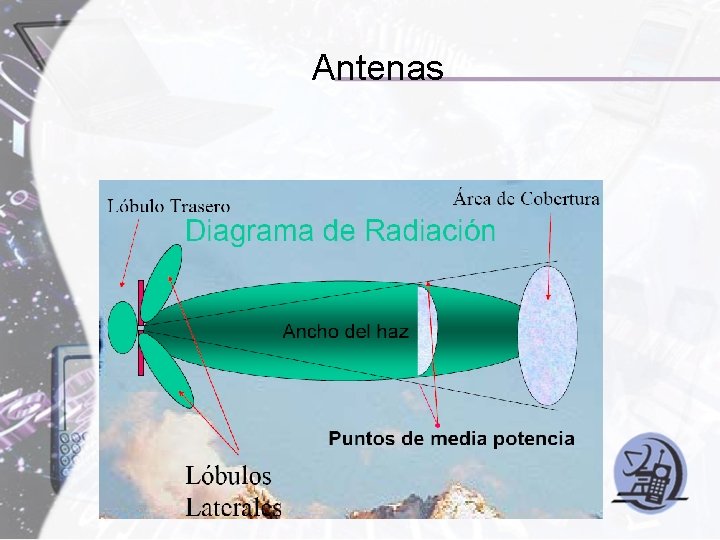

Antenas: Ancho del Haz • Ancho del Haz (beamwidth): – Conocido también como mitad de la potencia del ancho del rayo. – El ángulo que subtienden los dos puntos sobre el lóbulo principal del patrón de potencia del campo al cual la potencia pico del mismo se reduce en 3 d. B. – Se busca la intensidad de la radiación pico y los puntos a ambos lados del pico que representan la mitad de la potencia de la intensidad pico.

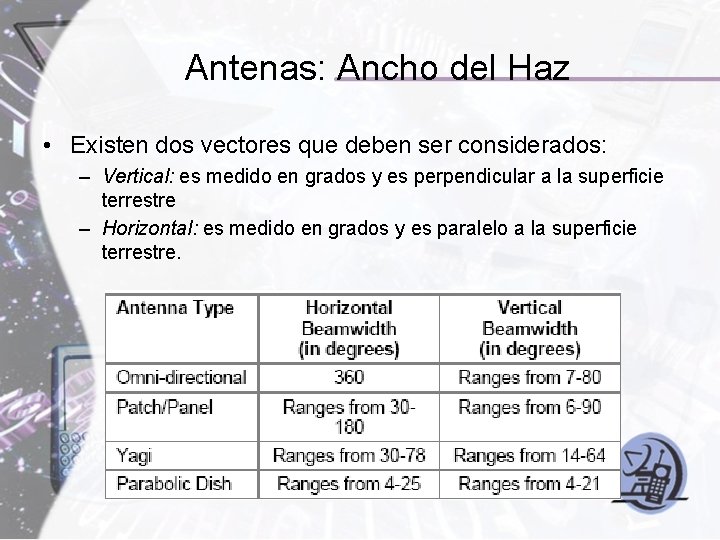

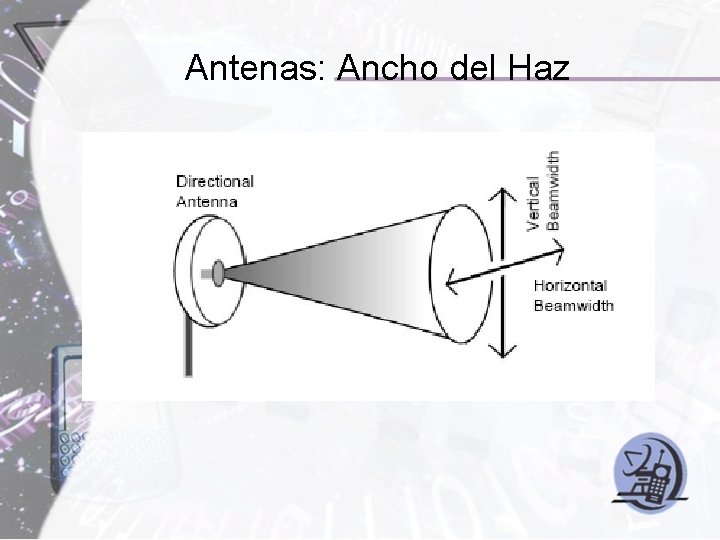

Antenas: Ancho del Haz • Existen dos vectores que deben ser considerados: – Vertical: es medido en grados y es perpendicular a la superficie terrestre – Horizontal: es medido en grados y es paralelo a la superficie terrestre.

Antenas: Ancho del Haz

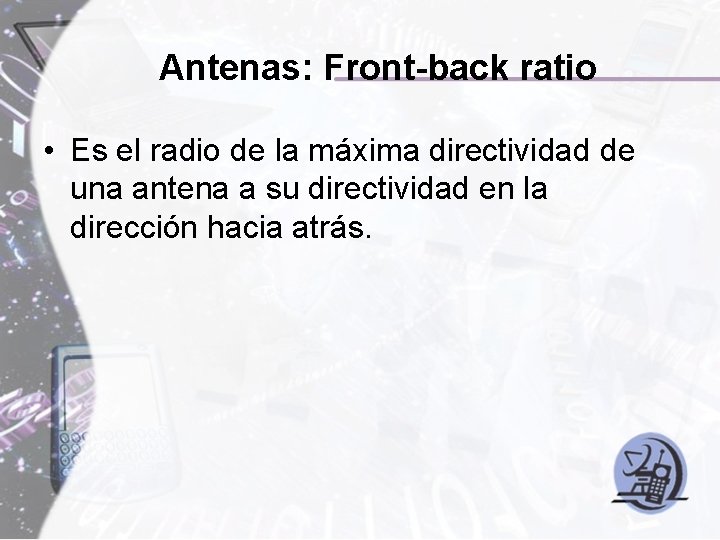

Antenas: Front-back ratio • Es el radio de la máxima directividad de una antena a su directividad en la dirección hacia atrás.

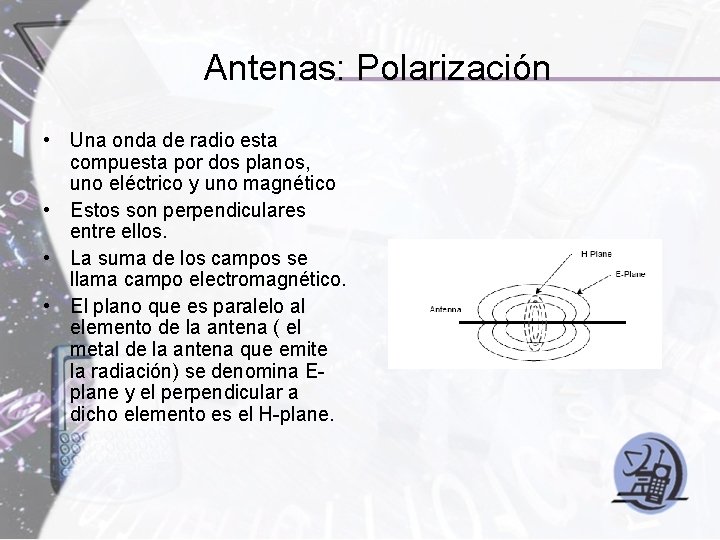

Antenas: Polarización • Una onda de radio esta compuesta por dos planos, uno eléctrico y uno magnético • Estos son perpendiculares entre ellos. • La suma de los campos se llama campo electromagnético. • El plano que es paralelo al elemento de la antena ( el metal de la antena que emite la radiación) se denomina Eplane y el perpendicular a dicho elemento es el H-plane.

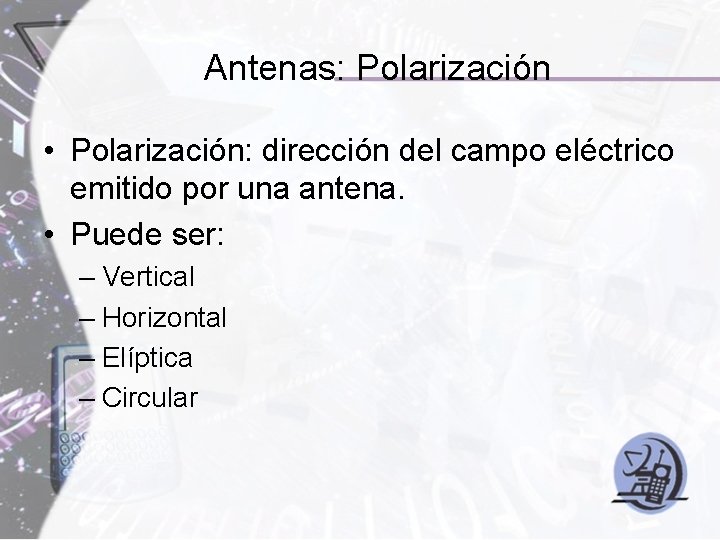

Antenas: Polarización • Polarización: dirección del campo eléctrico emitido por una antena. • Puede ser: – Vertical – Horizontal – Elíptica – Circular

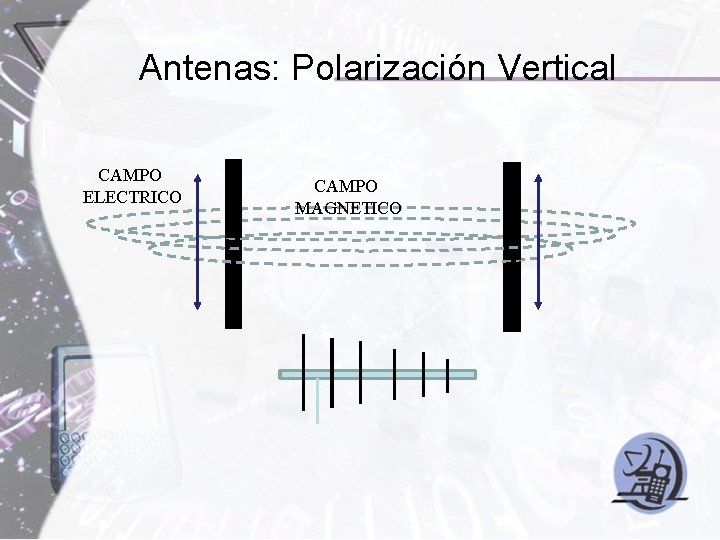

Antenas: Polarización Vertical CAMPO ELECTRICO CAMPO MAGNETICO

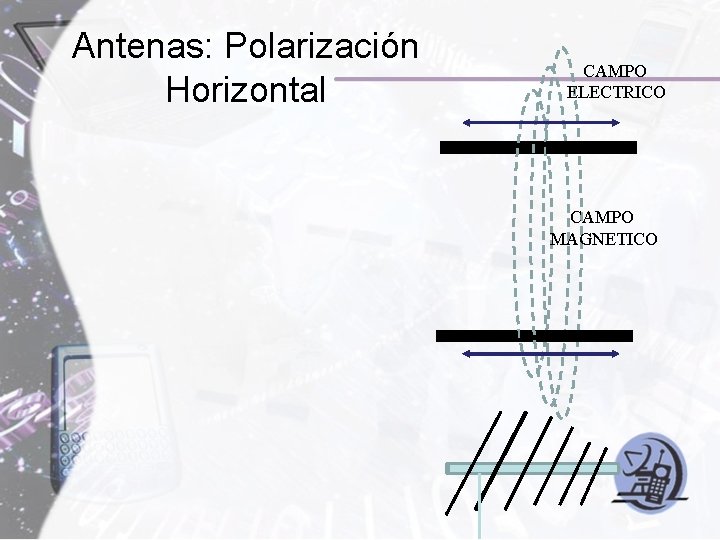

Antenas: Polarización Horizontal CAMPO ELECTRICO CAMPO MAGNETICO

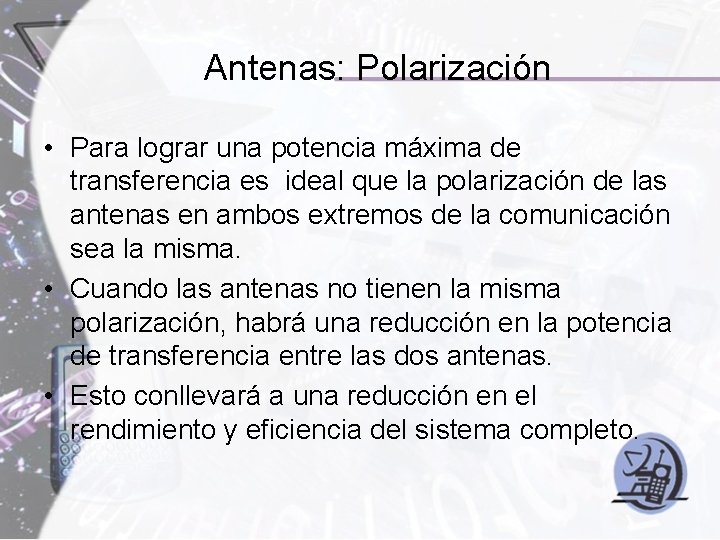

Antenas: Polarización • Para lograr una potencia máxima de transferencia es ideal que la polarización de las antenas en ambos extremos de la comunicación sea la misma. • Cuando las antenas no tienen la misma polarización, habrá una reducción en la potencia de transferencia entre las dos antenas. • Esto conllevará a una reducción en el rendimiento y eficiencia del sistema completo.

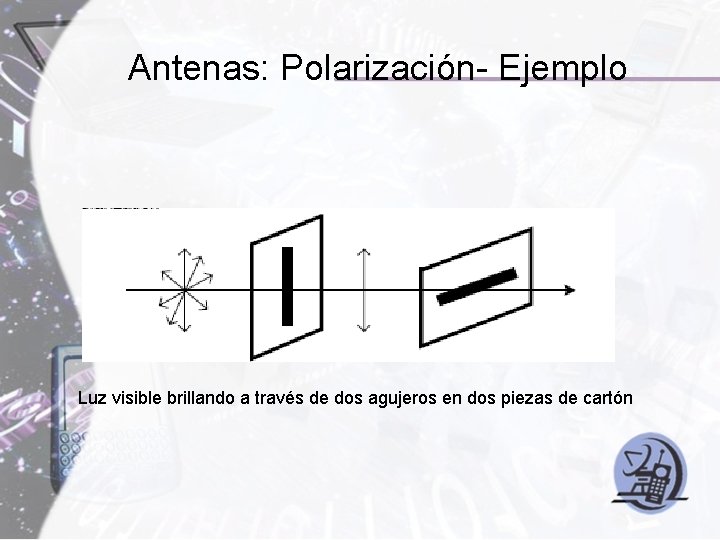

Antenas: Polarización- Ejemplo Luz visible brillando a través de dos agujeros en dos piezas de cartón

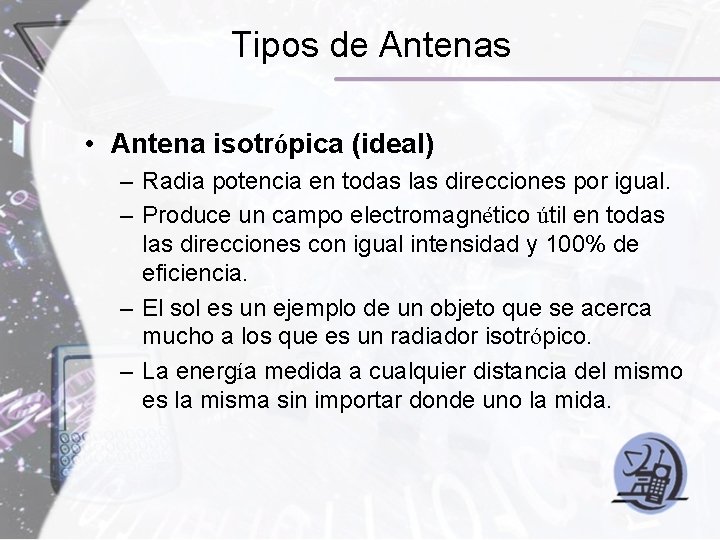

Tipos de Antenas • Antena isotrópica (ideal) – Radia potencia en todas las direcciones por igual. – Produce un campo electromagnético útil en todas las direcciones con igual intensidad y 100% de eficiencia. – El sol es un ejemplo de un objeto que se acerca mucho a los que es un radiador isotrópico. – La energía medida a cualquier distancia del mismo es la misma sin importar donde uno la mida.

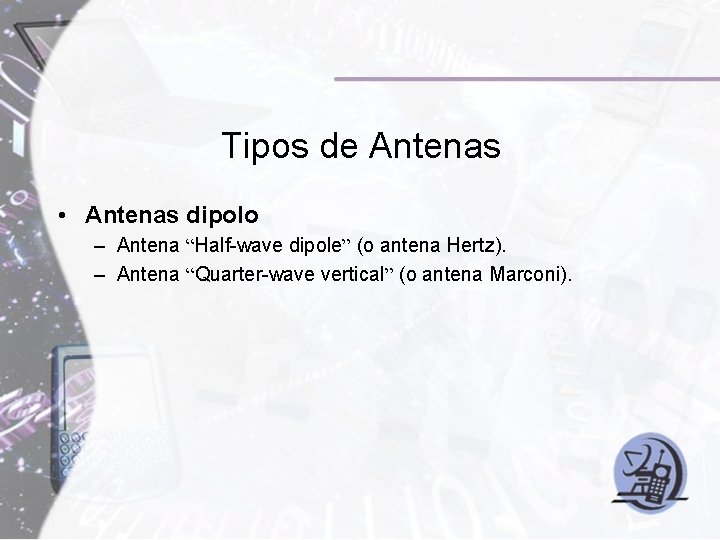

Tipos de Antenas • Antenas dipolo – Antena “Half-wave dipole” (o antena Hertz). – Antena “Quarter-wave vertical” (o antena Marconi).

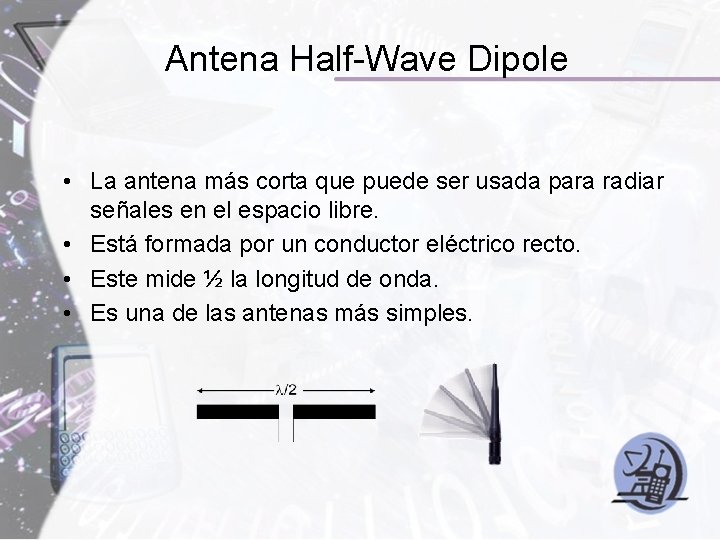

Antena Half-Wave Dipole • La antena más corta que puede ser usada para radiar señales en el espacio libre. • Está formada por un conductor eléctrico recto. • Este mide ½ la longitud de onda. • Es una de las antenas más simples.

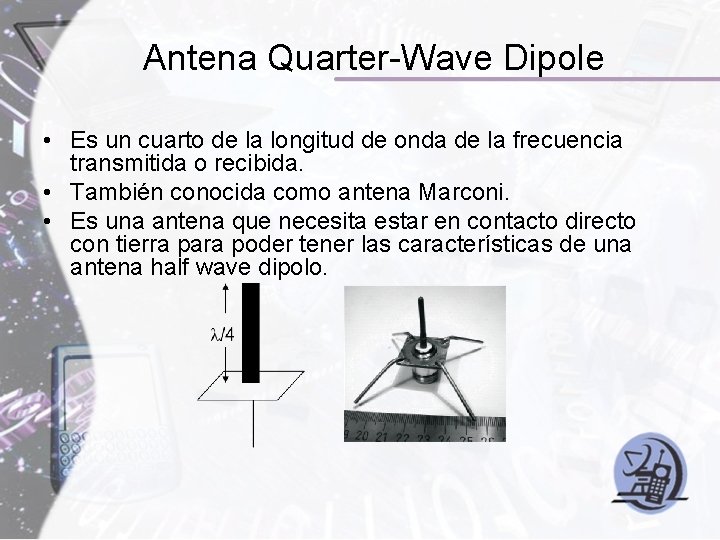

Antena Quarter-Wave Dipole • Es un cuarto de la longitud de onda de la frecuencia transmitida o recibida. • También conocida como antena Marconi. • Es una antena que necesita estar en contacto directo con tierra para poder tener las características de una antena half wave dipolo.

Antena Quarter-Wave Dipole • La radiación esta compuesta por: – Señal radiada por la antena. – Reflexión de la tierra (llamada imagen espejo). • Otro método de obtener imágenes reflejadas es a través del uso de planos a tierra.

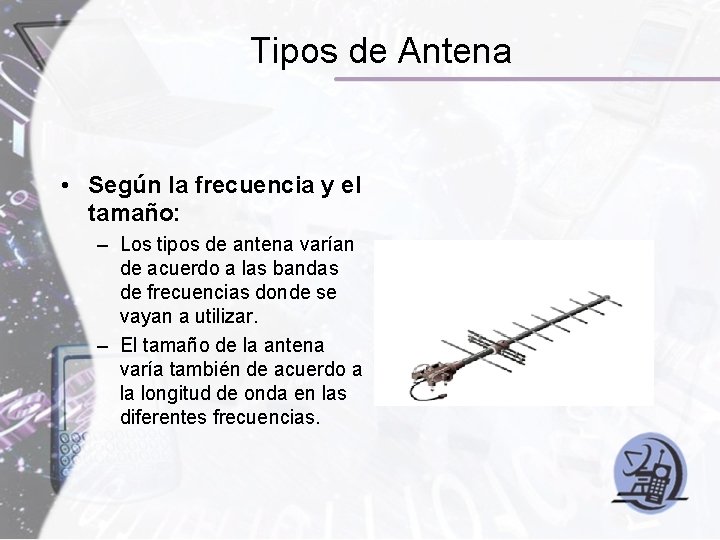

Tipos de Antena • Según la frecuencia y el tamaño: – Los tipos de antena varían de acuerdo a las bandas de frecuencias donde se vayan a utilizar. – El tamaño de la antena varía también de acuerdo a la longitud de onda en las diferentes frecuencias.

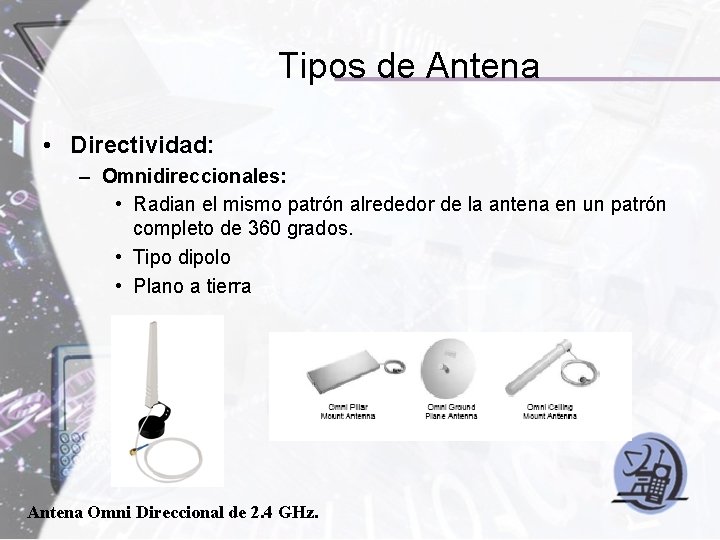

Tipos de Antena • Directividad: – Omnidireccionales: • Radian el mismo patrón alrededor de la antena en un patrón completo de 360 grados. • Tipo dipolo • Plano a tierra Antena Omni Direccional de 2. 4 GHz.

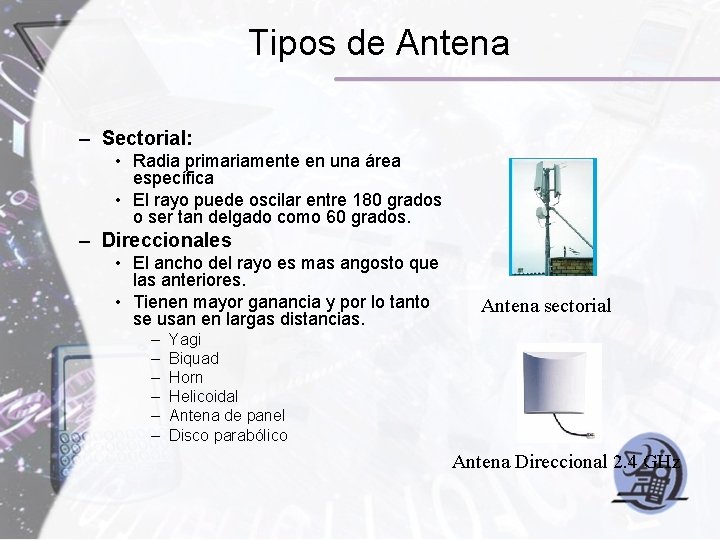

Tipos de Antena – Sectorial: • Radia primariamente en una área específica • El rayo puede oscilar entre 180 grados o ser tan delgado como 60 grados. – Direccionales • El ancho del rayo es mas angosto que las anteriores. • Tienen mayor ganancia y por lo tanto se usan en largas distancias. – – – Antena sectorial Yagi Biquad Horn Helicoidal Antena de panel Disco parabólico Antena Direccional 2. 4 GHz

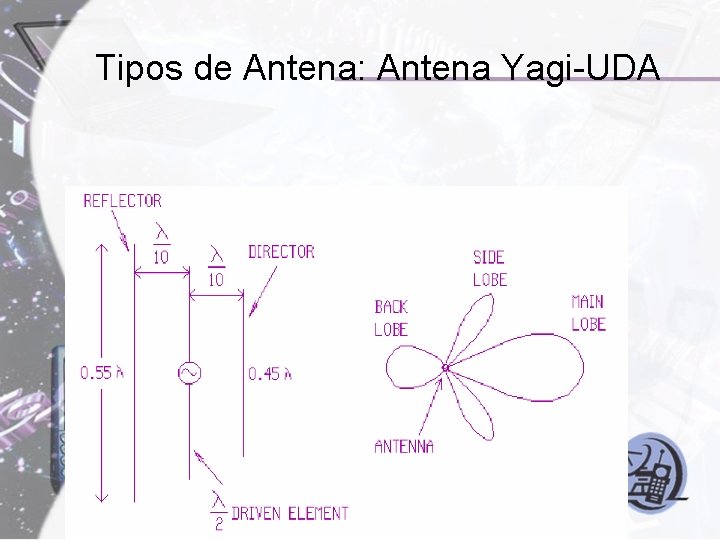

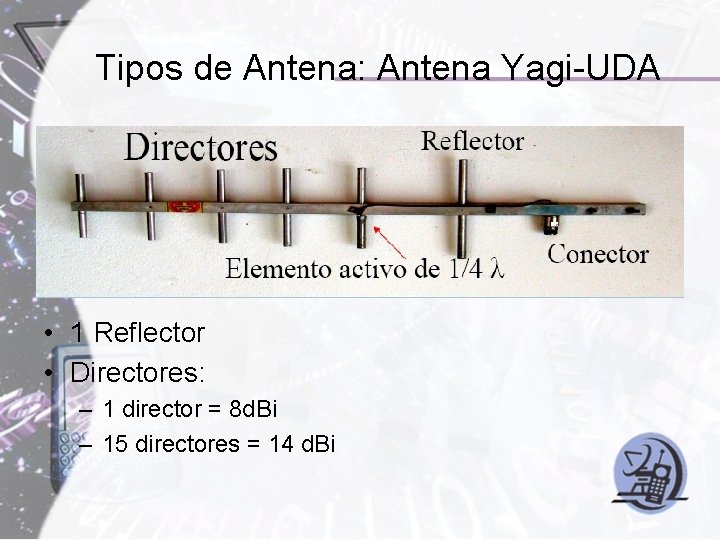

Tipos de Antena: Antena Yagi-UDA • 1 Reflector • Directores: – 1 director = 8 d. Bi – 15 directores = 14 d. Bi

Tipos de Antena: Antena Yagi-UDA

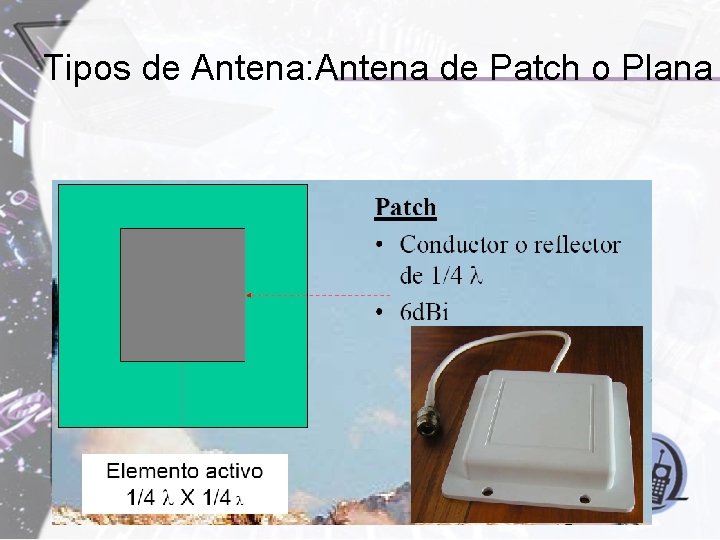

Tipos de Antena: Antena de Patch o Plana

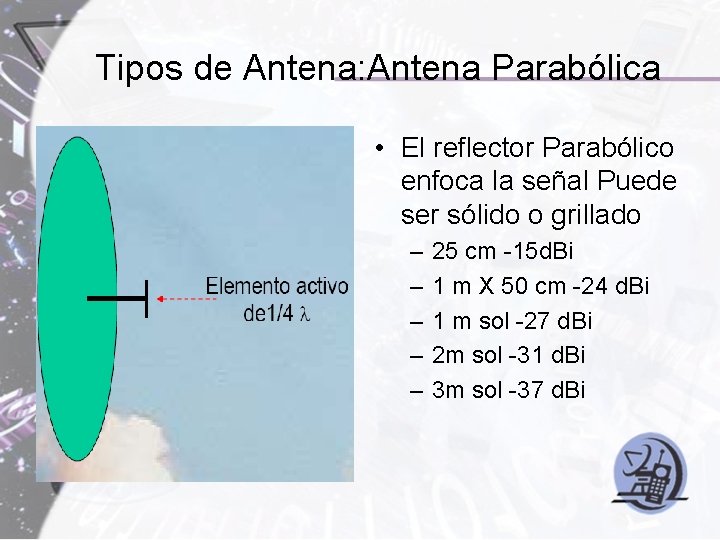

Tipos de Antena: Antena Parabólica • El reflector Parabólico enfoca la señal Puede ser sólido o grillado – – – 25 cm -15 d. Bi 1 m X 50 cm -24 d. Bi 1 m sol -27 d. Bi 2 m sol -31 d. Bi 3 m sol -37 d. Bi

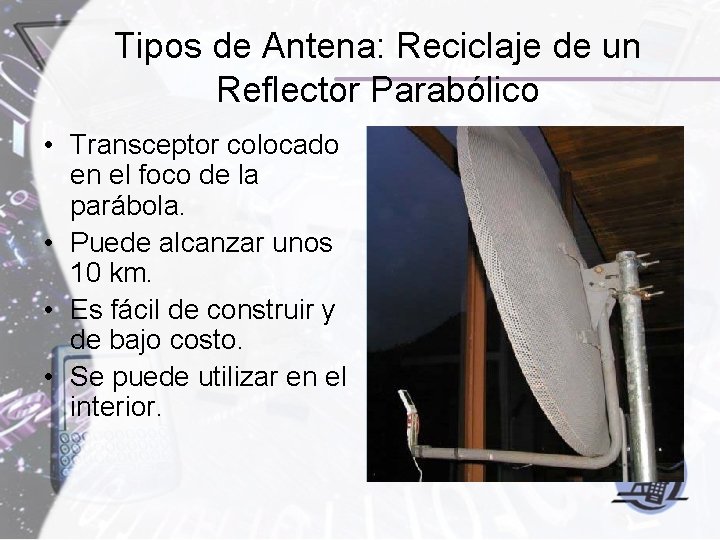

Tipos de Antena: Reciclaje de un Reflector Parabólico • Transceptor colocado en el foco de la parábola. • Puede alcanzar unos 10 km. • Es fácil de construir y de bajo costo. • Se puede utilizar en el interior.

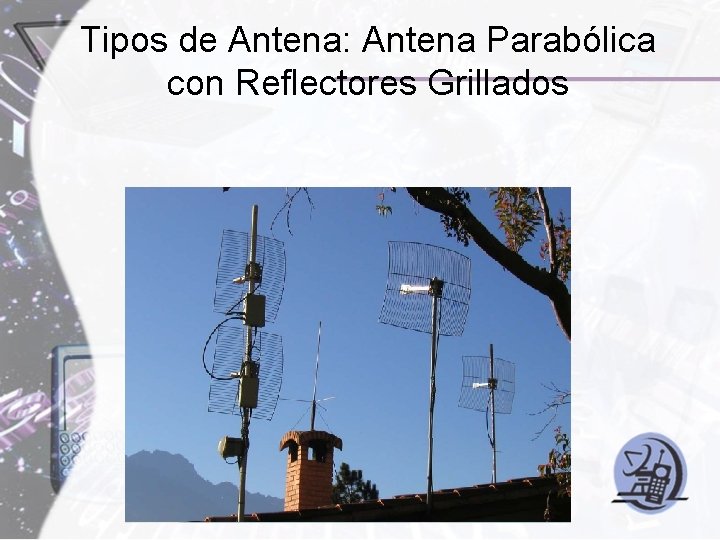

Tipos de Antena: Antena Parabólica con Reflectores Grillados

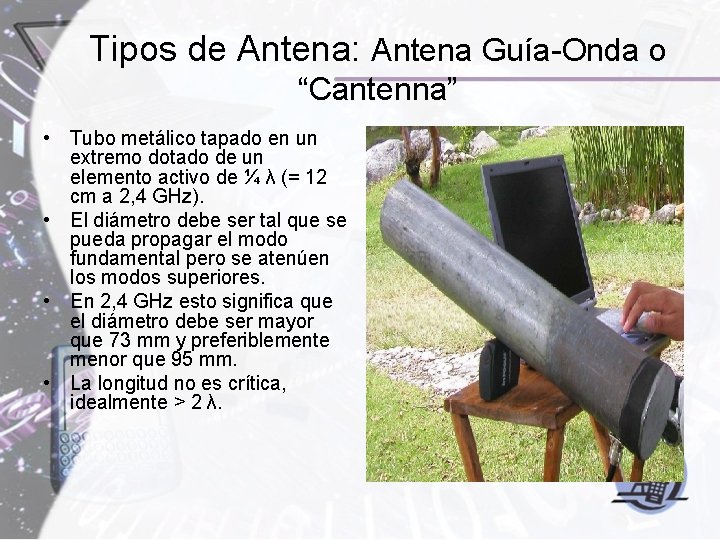

Tipos de Antena: Antena Guía-Onda o “Cantenna” • Tubo metálico tapado en un extremo dotado de un elemento activo de ¼ λ (= 12 cm a 2, 4 GHz). • El diámetro debe ser tal que se pueda propagar el modo fundamental pero se atenúen los modos superiores. • En 2, 4 GHz esto significa que el diámetro debe ser mayor que 73 mm y preferiblemente menor que 95 mm. • La longitud no es crítica, idealmente > 2 λ.

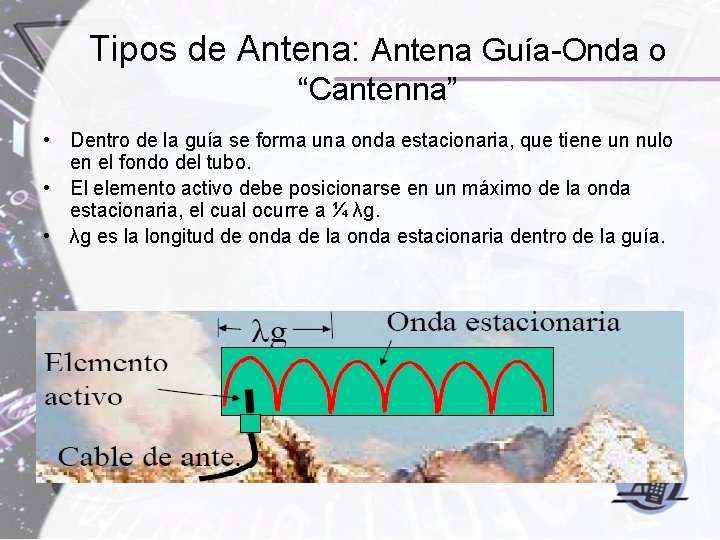

Tipos de Antena: Antena Guía-Onda o “Cantenna” • Dentro de la guía se forma una onda estacionaria, que tiene un nulo en el fondo del tubo. • El elemento activo debe posicionarse en un máximo de la onda estacionaria, el cual ocurre a ¼ λg. • λg es la longitud de onda de la onda estacionaria dentro de la guía.

Tipos de Antena: Antena Guía-Onda o “Cantenna” • La longitud de onda de corte depende del diámetro de la guía: λc= 1, 706 D. • La longitud de onda en el vacío es λ= c/f, con c = 300. 000 km/s. • (1/ λ)2 = (1/ λc)2 + (1/ λg)2. • De donde: λg = ( (1/ λ)2 - (1/ λc)2 ) -1/2 o también:

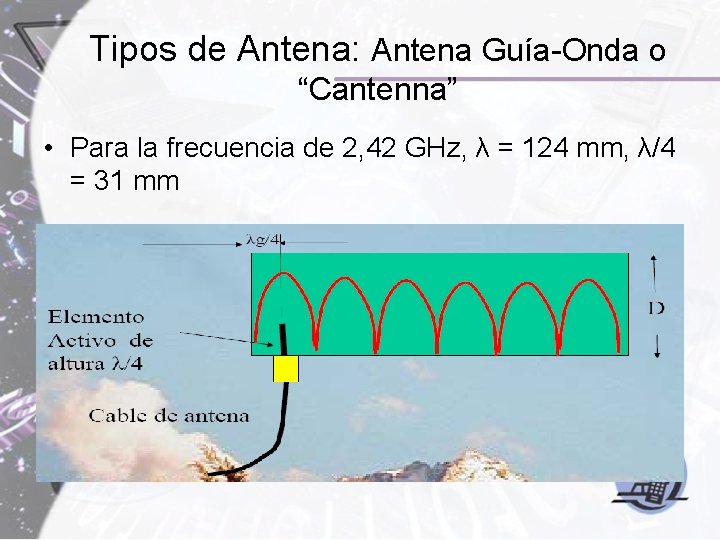

Tipos de Antena: Antena Guía-Onda o “Cantenna” • Para la frecuencia de 2, 42 GHz, λ = 124 mm, λ/4 = 31 mm

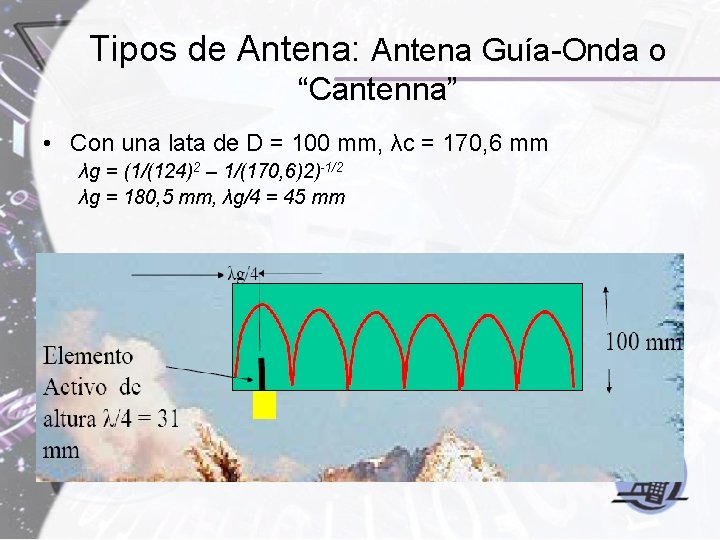

Tipos de Antena: Antena Guía-Onda o “Cantenna” • Con una lata de D = 100 mm, λc = 170, 6 mm λg = (1/(124)2 – 1/(170, 6)2)-1/2 λg = 180, 5 mm, λg/4 = 45 mm

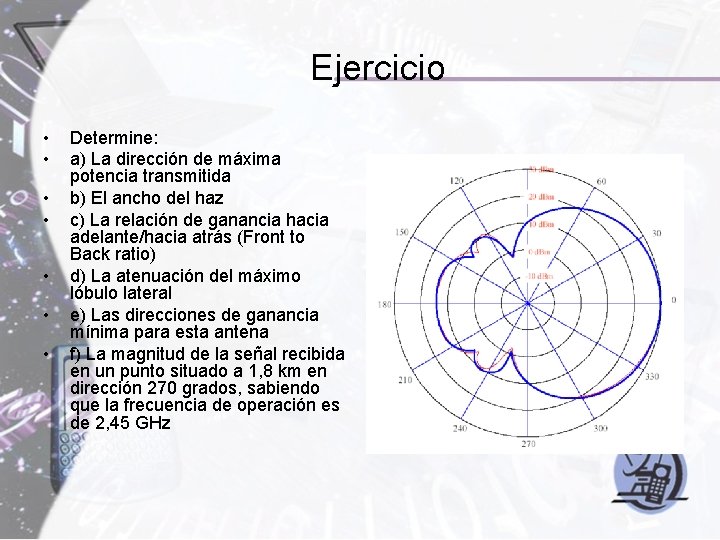

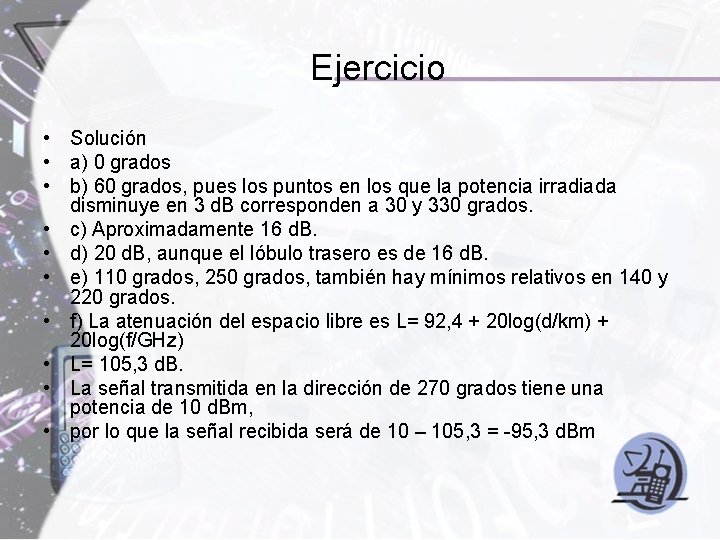

Ejercicio • • Determine: a) La dirección de máxima potencia transmitida b) El ancho del haz c) La relación de ganancia hacia adelante/hacia atrás (Front to Back ratio) d) La atenuación del máximo lóbulo lateral e) Las direcciones de ganancia mínima para esta antena f) La magnitud de la señal recibida en un punto situado a 1, 8 km en dirección 270 grados, sabiendo que la frecuencia de operación es de 2, 45 GHz

Ejercicio • Solución • a) 0 grados • b) 60 grados, pues los puntos en los que la potencia irradiada disminuye en 3 d. B corresponden a 30 y 330 grados. • c) Aproximadamente 16 d. B. • d) 20 d. B, aunque el lóbulo trasero es de 16 d. B. • e) 110 grados, 250 grados, también hay mínimos relativos en 140 y 220 grados. • f) La atenuación del espacio libre es L= 92, 4 + 20 log(d/km) + 20 log(f/GHz) • L= 105, 3 d. B. • La señal transmitida en la dirección de 270 grados tiene una potencia de 10 d. Bm, • por lo que la señal recibida será de 10 – 105, 3 = -95, 3 d. Bm

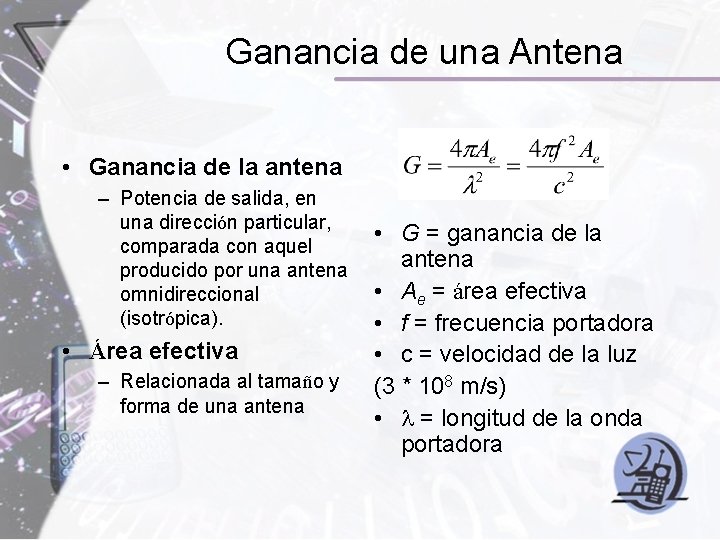

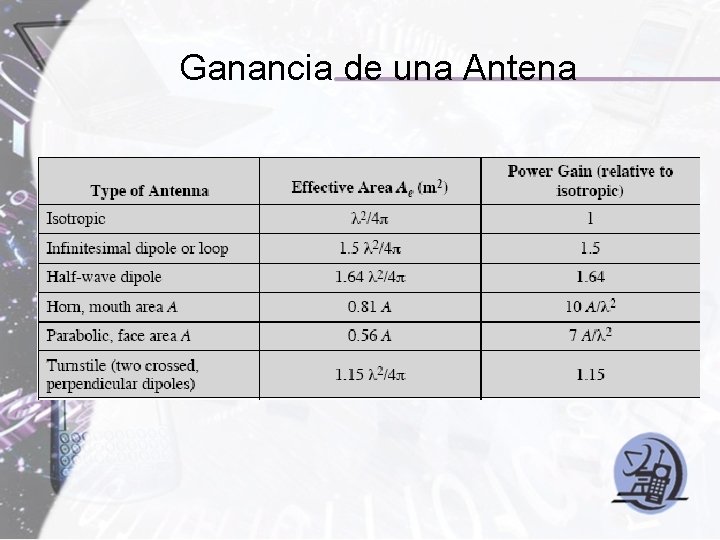

Ganancia de una Antena • Ganancia de la antena – Potencia de salida, en una dirección particular, comparada con aquel producido por una antena omnidireccional (isotrópica). • Área efectiva – Relacionada al tamaño y forma de una antena • G = ganancia de la antena • Ae = área efectiva • f = frecuencia portadora • c = velocidad de la luz (3 * 108 m/s) • = longitud de la onda portadora

Ganancia de una Antena

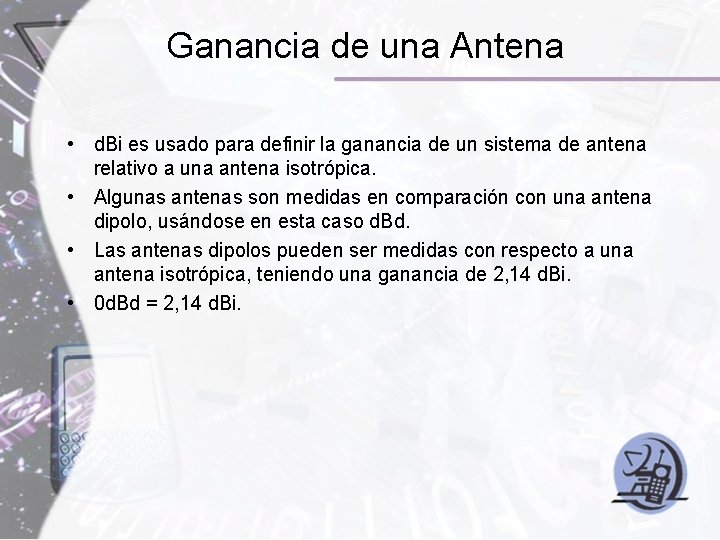

Ganancia de una Antena • d. Bi es usado para definir la ganancia de un sistema de antena relativo a una antena isotrópica. • Algunas antenas son medidas en comparación con una antena dipolo, usándose en esta caso d. Bd. • Las antenas dipolos pueden ser medidas con respecto a una antena isotrópica, teniendo una ganancia de 2, 14 d. Bi. • 0 d. Bd = 2, 14 d. Bi.

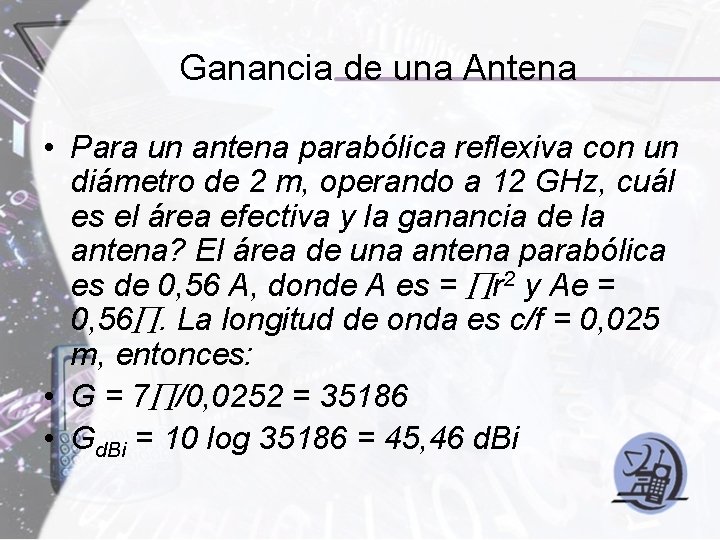

Ganancia de una Antena • Para un antena parabólica reflexiva con un diámetro de 2 m, operando a 12 GHz, cuál es el área efectiva y la ganancia de la antena? El área de una antena parabólica es de 0, 56 A, donde A es = r 2 y Ae = 0, 56. La longitud de onda es c/f = 0, 025 m, entonces: • G = 7 /0, 0252 = 35186 • Gd. Bi = 10 log 35186 = 45, 46 d. Bi

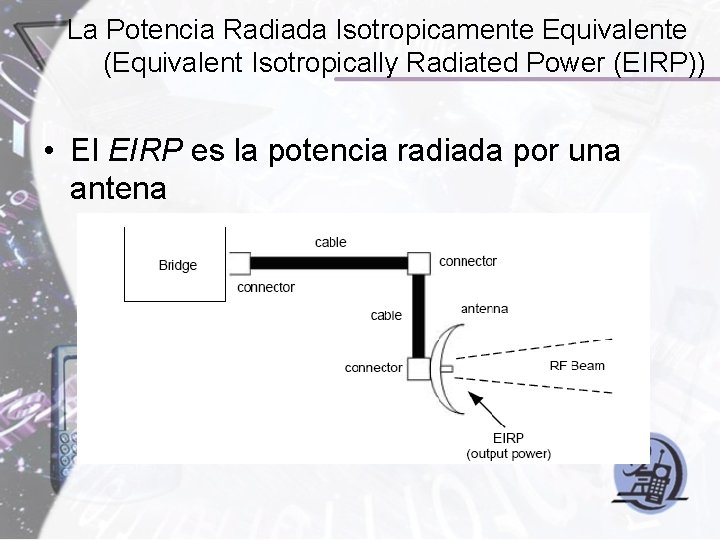

La Potencia Radiada Isotropicamente Equivalente (Equivalent Isotropically Radiated Power (EIRP)) • El EIRP es la potencia radiada por una antena

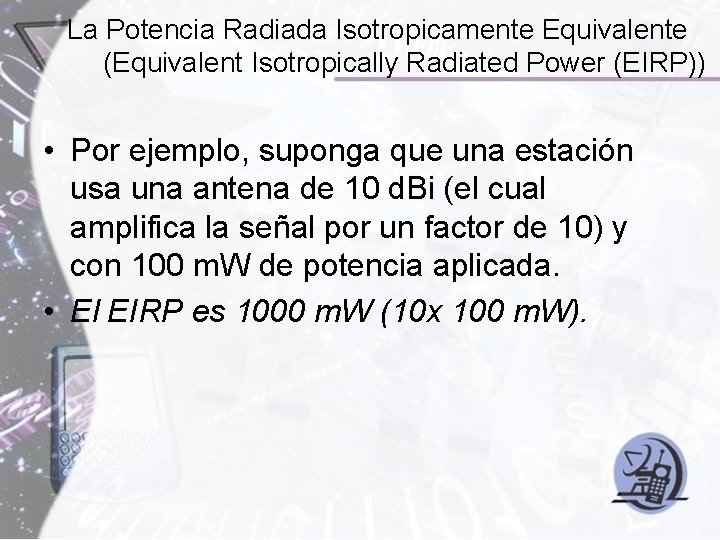

La Potencia Radiada Isotropicamente Equivalente (Equivalent Isotropically Radiated Power (EIRP)) • Por ejemplo, suponga que una estación usa una antena de 10 d. Bi (el cual amplifica la señal por un factor de 10) y con 100 m. W de potencia aplicada. • El EIRP es 1000 m. W (10 x 100 m. W).

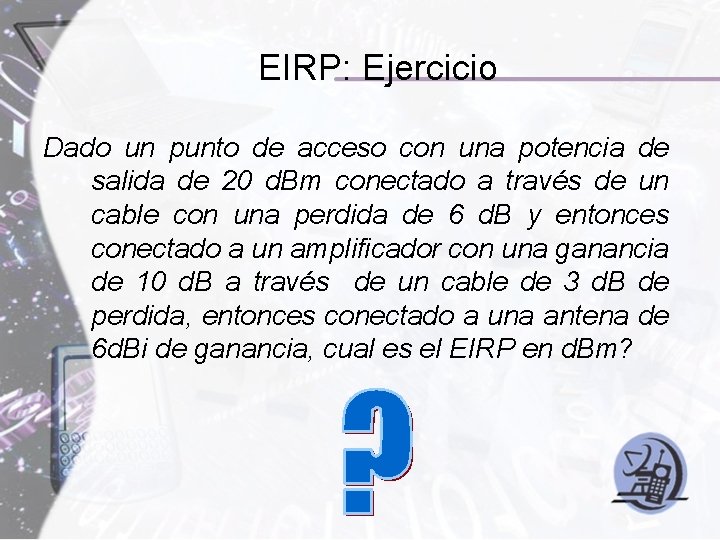

EIRP: Ejercicio Dado un punto de acceso con una potencia de salida de 20 d. Bm conectado a través de un cable con una perdida de 6 d. B y entonces conectado a un amplificador con una ganancia de 10 d. B a través de un cable de 3 d. B de perdida, entonces conectado a una antena de 6 d. Bi de ganancia, cual es el EIRP en d. Bm?

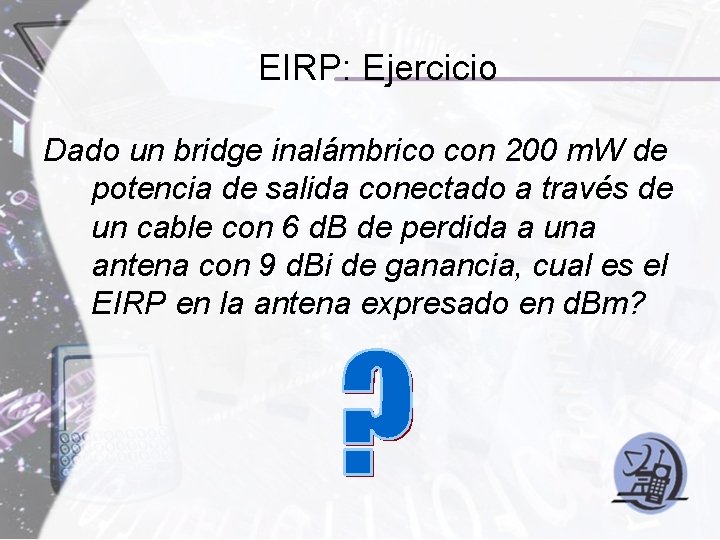

EIRP: Ejercicio Dado un bridge inalámbrico con 200 m. W de potencia de salida conectado a través de un cable con 6 d. B de perdida a una antena con 9 d. Bi de ganancia, cual es el EIRP en la antena expresado en d. Bm?

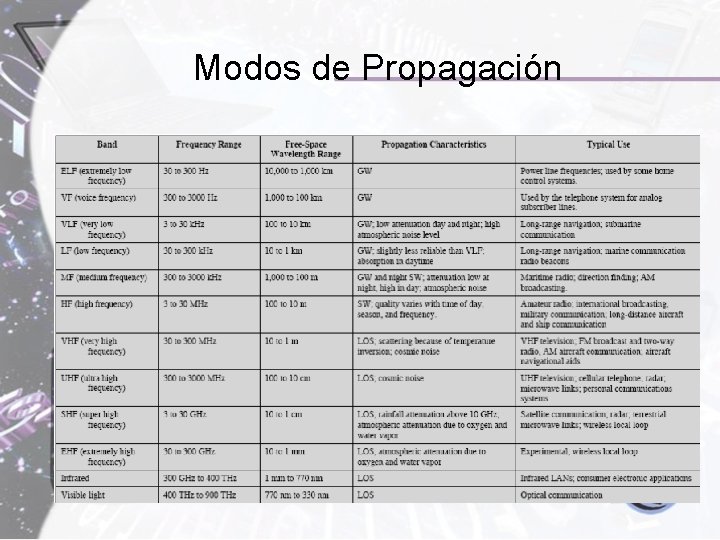

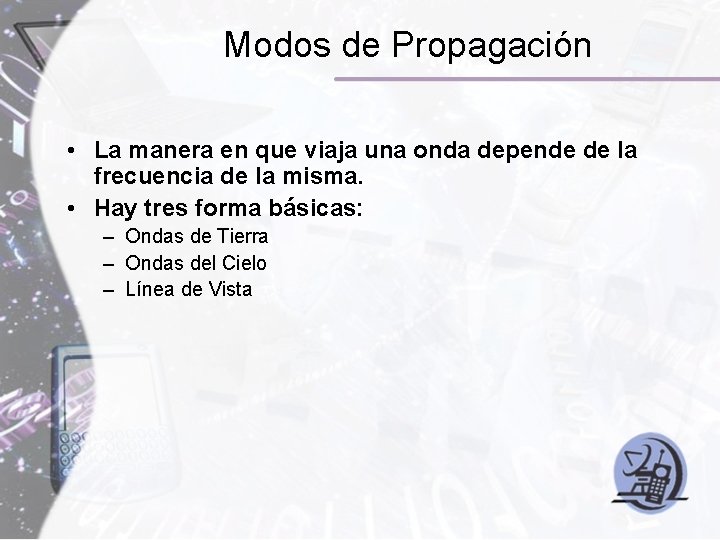

Modos de Propagación • La manera en que viaja una onda depende de la frecuencia de la misma. • Hay tres forma básicas: – Ondas de Tierra – Ondas del Cielo – Línea de Vista

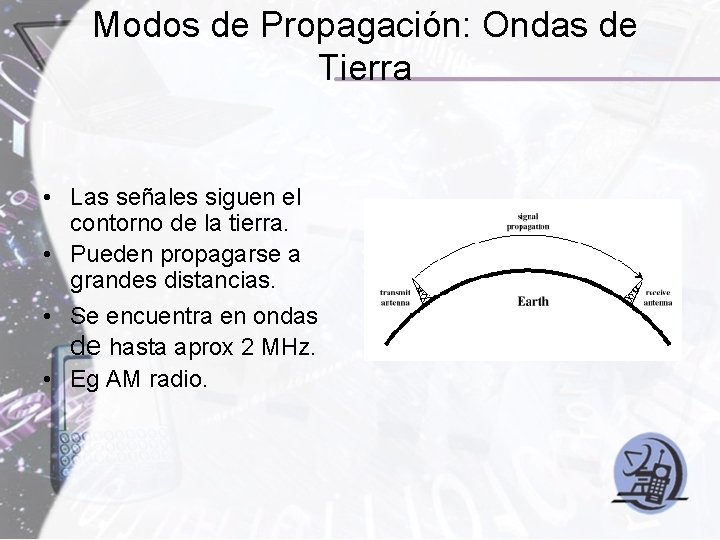

Modos de Propagación: Ondas de Tierra • Las señales siguen el contorno de la tierra. • Pueden propagarse a grandes distancias. • Se encuentra en ondas de hasta aprox 2 MHz. • Eg AM radio.

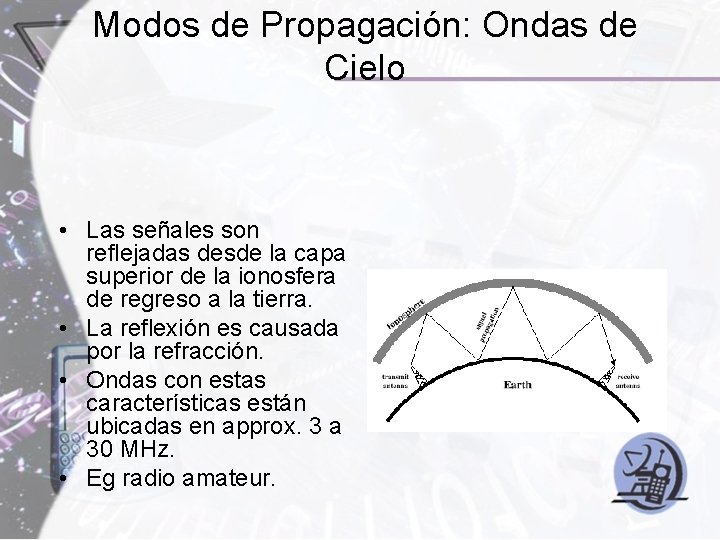

Modos de Propagación: Ondas de Cielo • Las señales son reflejadas desde la capa superior de la ionosfera de regreso a la tierra. • La reflexión es causada por la refracción. • Ondas con estas características están ubicadas en approx. 3 a 30 MHz. • Eg radio amateur.

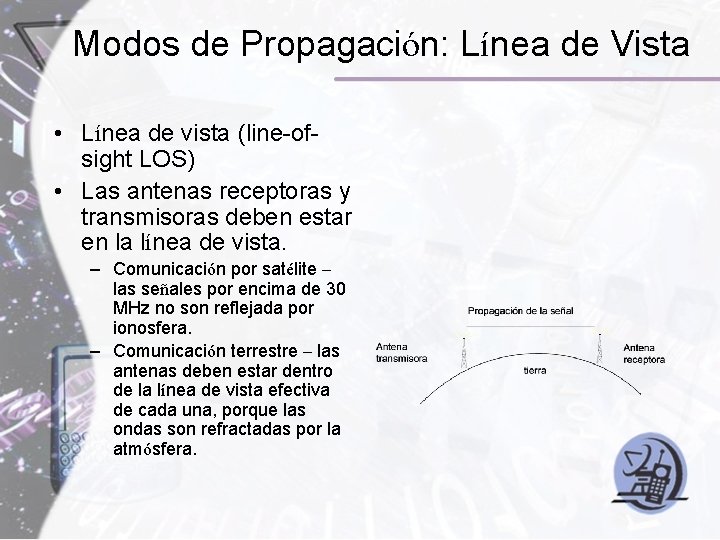

Modos de Propagación: Línea de Vista • Línea de vista (line-ofsight LOS) • Las antenas receptoras y transmisoras deben estar en la línea de vista. – Comunicación por satélite – las señales por encima de 30 MHz no son reflejada por ionosfera. – Comunicación terrestre – las antenas deben estar dentro de la línea de vista efectiva de cada una, porque las ondas son refractadas por la atmósfera.

Modos de Propagación

Radio de la Línea de Vista • Línea de vista óptica • Línea de vista efectiva o de radio – d = distancia entre las antenas y el horizonte (km) – h = altura de la antena (m) – K = factor de adaptación para tomar en cuenta refracción K = 4/3 (regla de dedo)

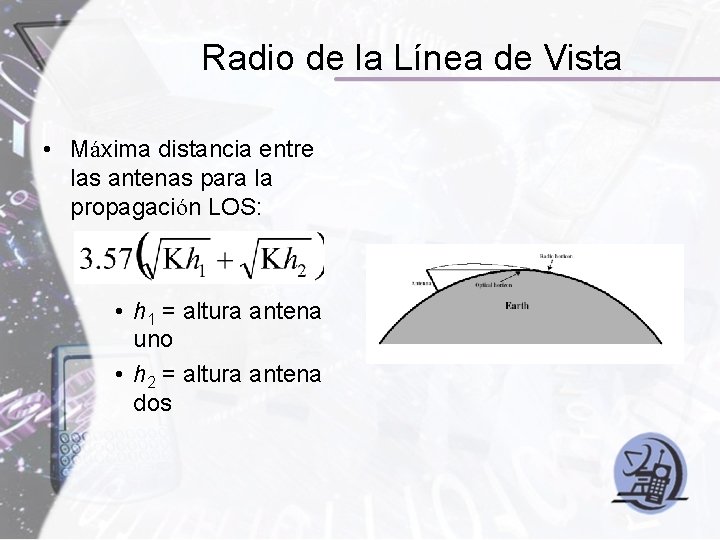

Radio de la Línea de Vista • Máxima distancia entre las antenas para la propagación LOS: • h 1 = altura antena uno • h 2 = altura antena dos

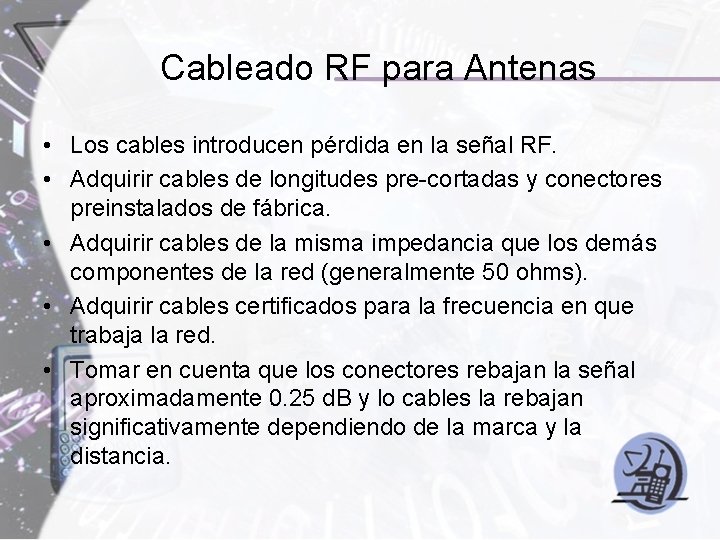

Cableado RF para Antenas • Los cables introducen pérdida en la señal RF. • Adquirir cables de longitudes pre-cortadas y conectores preinstalados de fábrica. • Adquirir cables de la misma impedancia que los demás componentes de la red (generalmente 50 ohms). • Adquirir cables certificados para la frecuencia en que trabaja la red. • Tomar en cuenta que los conectores rebajan la señal aproximadamente 0. 25 d. B y lo cables la rebajan significativamente dependiendo de la marca y la distancia.

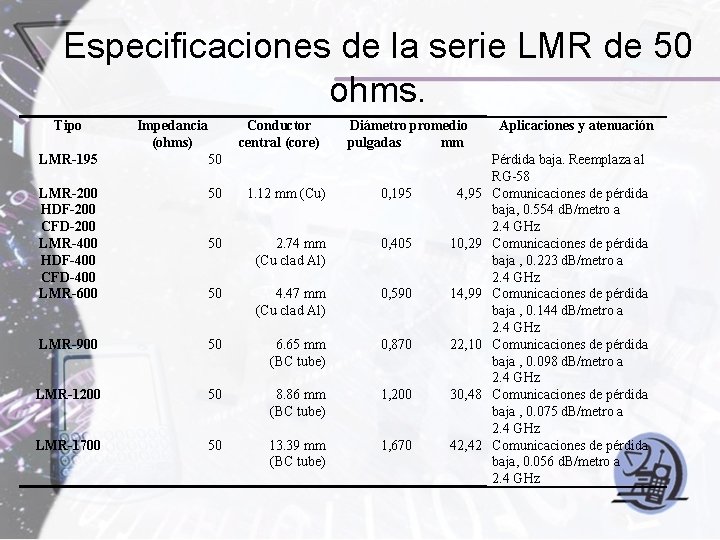

Especificaciones de la serie LMR de 50 ohms. Tipo Impedancia (ohms) Conductor central (core) Diámetro promedio pulgadas mm LMR-195 50 LMR-200 HDF-200 CFD-200 LMR-400 HDF-400 CFD-400 LMR-600 50 1. 12 mm (Cu) 0, 195 4, 95 50 2. 74 mm (Cu clad Al) 0, 405 10, 29 50 4. 47 mm (Cu clad Al) 0, 590 14, 99 LMR-900 50 6. 65 mm (BC tube) 0, 870 22, 10 LMR-1200 50 8. 86 mm (BC tube) 1, 200 30, 48 LMR-1700 50 13. 39 mm (BC tube) 1, 670 42, 42 Aplicaciones y atenuación Pérdida baja. Reemplaza al RG-58 Comunicaciones de pérdida baja, 0. 554 d. B/metro a 2. 4 GHz Comunicaciones de pérdida baja , 0. 223 d. B/metro a 2. 4 GHz Comunicaciones de pérdida baja , 0. 144 d. B/metro a 2. 4 GHz Comunicaciones de pérdida baja , 0. 098 d. B/metro a 2. 4 GHz Comunicaciones de pérdida baja , 0. 075 d. B/metro a 2. 4 GHz Comunicaciones de pérdida baja, 0. 056 d. B/metro a 2. 4 GHz

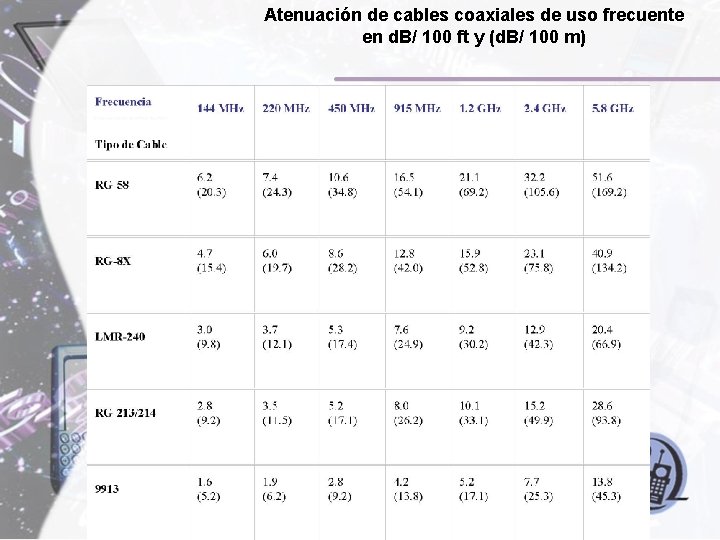

Atenuación de cables coaxiales de uso frecuente en d. B/ 100 ft y (d. B/ 100 m)

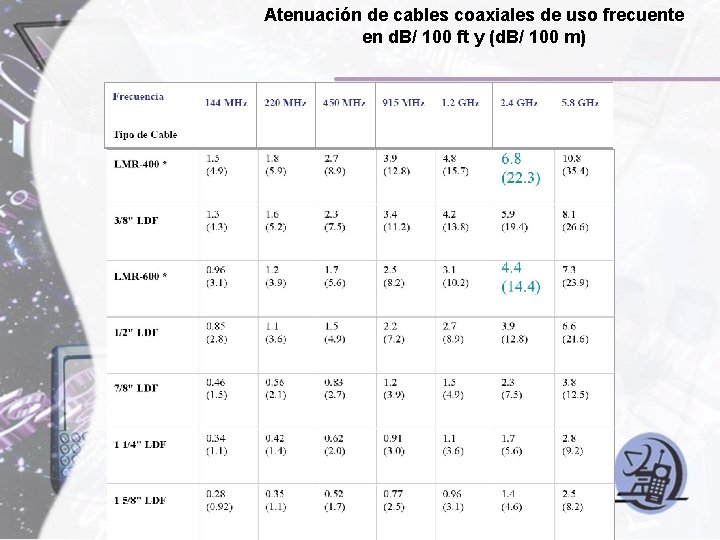

Atenuación de cables coaxiales de uso frecuente en d. B/ 100 ft y (d. B/ 100 m)

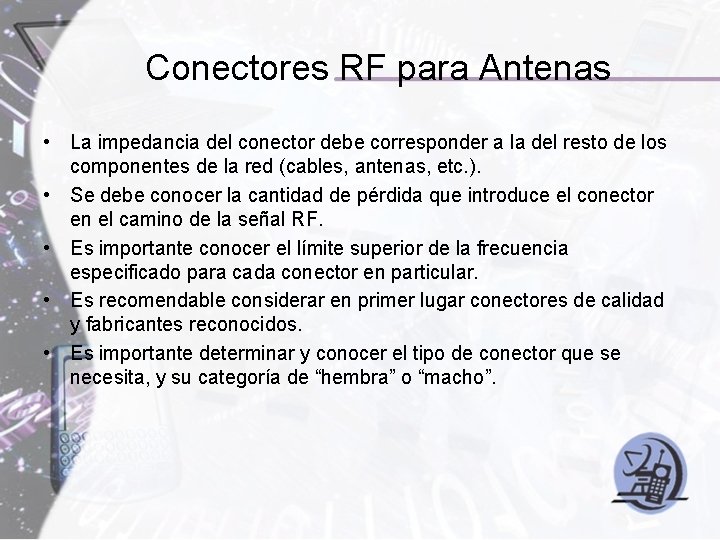

Conectores RF para Antenas • La impedancia del conector debe corresponder a la del resto de los componentes de la red (cables, antenas, etc. ). • Se debe conocer la cantidad de pérdida que introduce el conector en el camino de la señal RF. • Es importante conocer el límite superior de la frecuencia especificado para cada conector en particular. • Es recomendable considerar en primer lugar conectores de calidad y fabricantes reconocidos. • Es importante determinar y conocer el tipo de conector que se necesita, y su categoría de “hembra” o “macho”.

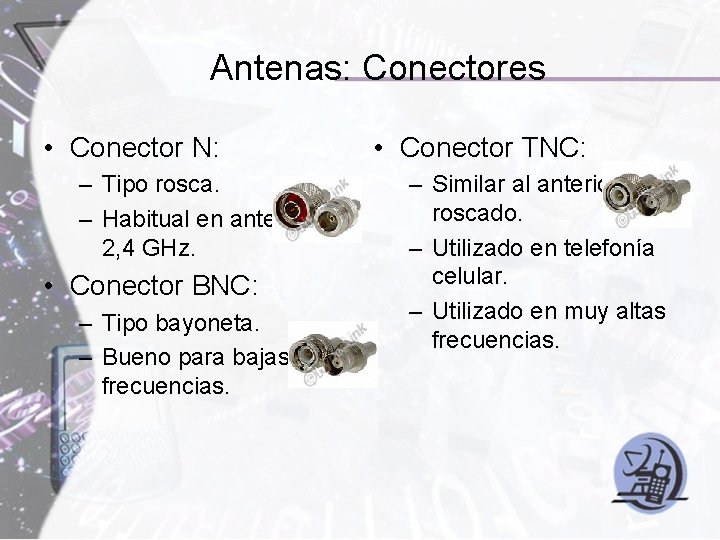

Antenas: Conectores • Conector N: – Tipo rosca. – Habitual en antenas de 2, 4 GHz. • Conector BNC: – Tipo bayoneta. – Bueno para bajas frecuencias. • Conector TNC: – Similar al anterior pero roscado. – Utilizado en telefonía celular. – Utilizado en muy altas frecuencias.

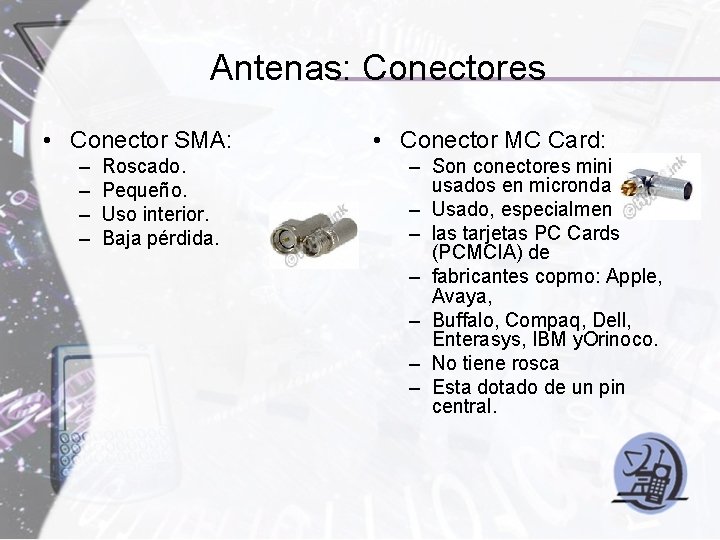

Antenas: Conectores • Conector SMA: – – Roscado. Pequeño. Uso interior. Baja pérdida. • Conector MC Card: – Son conectores miniatura usados en microndas – Usado, especialmente en – las tarjetas PC Cards (PCMCIA) de – fabricantes copmo: Apple, Avaya, – Buffalo, Compaq, Dell, Enterasys, IBM y. Orinoco. – No tiene rosca – Esta dotado de un pin central.

Antenas: Conectores • Conector MMCX: – Conector microminiatura. – Usado por fabricantes como: Cisco, Microtik, Samsung y Zcom. – No tiene rosca y esta dotado de un pin central. • Ver http: //www. hyperlinktech. com/web/connectors. p hp para una buena referencia de tipos de conectores y su utilización.

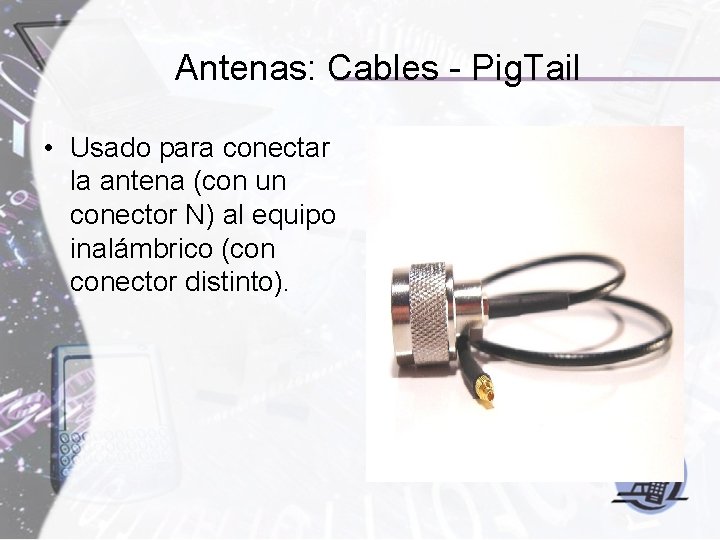

Antenas: Cables - Pig. Tail • Usado para conectar la antena (con un conector N) al equipo inalámbrico (con conector distinto).

Instalación de la Antena • • Ubicación Montaje Uso Apropiado Orientación Alineación Seguridad Mantenimiento
