Tema 10 El PROCESO DE PRODUCCIN CARTOGRFICA B

Tema 10 El PROCESO DE PRODUCCIÓN CARTOGRÁFICA (B)

EL PROCESO DE GENERALIZACIÓN CARTOGRÁFICA n DEFINICIÓN: “La generalización cartográfica es un proceso integral y esencial en la representación cartográfica. Su finalidad es la de obtener un mapa o plano a una ESCALA MENOR o con un OBJETIVO GRÁFICO DIFERENTE, para lo cual se han de realizar un conjunto de tareas de adaptación y simplificación de contenidos del mapa fuente”.

1: 10. 000

1: 25. 000 1: 50. 000 1: 100. 000 1: 250. 000

EL PROCESO DE GENERALIZACIÓN CARTOGRÁFICA n Factores que influyen en el proceso: 1. 2. 3. 4. 5. 6. Poder de resolución visual. Objetivo del mapa. Relación escala inicial-escala final. Tipo de usuario. Signos, símbolos y colores. Técnica de reproducción.

GENERALIZACIÓN CARTOGRÁFICA n Criterios a seguir en la generalización: A. Conceptual. B. Gráfico. n Criterios en mapas y planos topográficos: 1. Generalización gráfica + 2. Generalización conceptual (ocasionalmente)

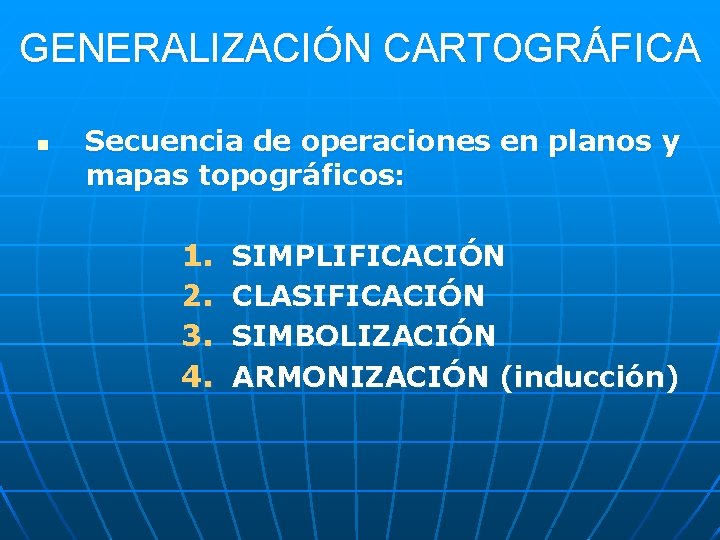

GENERALIZACIÓN CARTOGRÁFICA n Secuencia de operaciones en planos y mapas topográficos: 1. 2. 3. 4. SIMPLIFICACIÓN CLASIFICACIÓN SIMBOLIZACIÓN ARMONIZACIÓN (inducción)

SECUENCIA DE OPERACIONES (I) 1. SIMPLIFICACIÓN • OBJETIVOS: • Excluir detalles innecesarios • Aumento y exageración de elementos relevantes • PASOS A SEGUIR: 1. 1 1. 2 1. 3 Omisión selectiva Simplificación Combinación, exageración y desplazamiento

SECUENCIA DE OPERACIONES (II) 1. 1 Omisión Selectiva 1: 10. 000 1: 2. 500. 000 1: 40. 000 1: 5. 000 1: 80. 000

SECUENCIA DE OPERACIONES (III) 1. 2 Simplificación ¡¡ IMPRESCINDIBLE. . . !! Ø Conservar las características que definen el elemento. Ø Considerar las dimensiones mínimas.

Valor de la flecha máxima de irregularidades a suprimir

SECUENCIA DE OPERACIONES (IV) 1. 2 Simplificación ACTUACIONES: Ø Eliminar pequeñas irregularidades. Ø Conservar espacios no representables a escala, mediante: n n Exageraciones Desplazamientos

SECUENCIA DE OPERACIONES (V) 1. 3 Combinación, exageración y desplazamiento Ø Fundamental en áreas urbanas. Ø Casos especiales.

Combinación en Zonas Urbanas (I) 1: 25. 000 1: 50. 000 1: 100. 000

Combinación en Zonas Urbanas (II) 1: 25. 000 1: 50. 000 1: 100. 000

Combinación en Zonas Urbanas (III) 1: 25. 000 1: 50. 000 1: 100. 000

Tratamiento de áreas similares

SECUENCIA DE OPERACIONES (VI) 2. CLASIFICACIÓN • OBJETIVO: Clasificar jerárquicamente los datos. Ø Según el tamaño del elemento. Ø Según el orden o categoría asignado.

SECUENCIA DE OPERACIONES (VII) 3. SIMBOLIZACIÓN • OBJETIVO: representar fenómenos no visibles. • IMPORTANTE CONSIDERAR: Ø Ø Ø Escala del mapa derivado. Objeto del mapa derivado. Grado de legibilidad.

SECUENCIA DE OPERACIONES (VIII) 4. ARMONIZACIÓN • OBJETIVO: conservar la homogeneidad y coherencia de las actuaciones. • A CONSIDERAR: Ø Conservación de los valores similares. Ø Conservación de las relaciones geométricas.

Armonización

GENERALIZACIÓN CARTOGRÁFICA n SÍNTESIS DEL PROCESO: • Mantener las líneas de contacto. • Seleccionar y acentuar los elementos más característicos. • Omitir los elementos de menor importancia. • Suavizar las formas complicadas. • Aumentar elementos menos representables, pero importantes. • Agrupar elementos de naturaleza similar. • Introducir signos convencionales.

EJECUCIÓN PRÁCTICA Importante!!!: inexistencia de reglas absolutas q Supuestos de partida: A) Generalización a la escala del mapa fuente + reducción de la escala del mapa derivado B) Reducción del mapa fuente + generalización

EJECUCIÓN PRÁCTICA (II) n ORDEN A SEGUIR: 1. ELEMENTOS DE LA HIDROGRAFÍA 2. PLANIMETRÍA 3. ALTIMETRÍA n CONSIDERACIONES GENERALES: A. EN DETALLES AISLADOS B. EN CONJUNTO DE DETALLES

EJECUCIÓN PRÁCTICA (III) 1. GENERALIZACIÓN DE LA HIDROGRAFÍA Ø Ø Ø Generalización mínima, sin desplazamiento. Supresión de elementos en función de la subordinación de los mismos en la red. Los ríos principales conservan su curso hasta su nacimiento. Correcta localización en el mapa derivado de elementos en el agua o cerca de ella. Conservar el carácter de zonas lacustres, estanques, etc.

EJECUCIÓN PRÁCTICA (IV) 2. GENERALIZACIÓN DE LA PLANIMETRÍA (I) Ø Ø Ø Dibujo de la base geográfica del mapa derivado. Elección de los detalles cuya posición debe mantenerse. En vías de comunicación: - Elección de los grandes itinerarios, conservando sus características y relaciones. - Elección de arterias secundarias

Simplificación de un callejero 1: 25. 000 1: 50. 000 1: 100. 000

Simplificación de líneas

Simplificación de líneas 1: 25. 000 1: 100. 000 1: 200. 000 1: 50. 000

Generalización de líneas Los puntos de se deben de situar en las esquinas. El curso de la línea debe quedar claramente definido Las interrupciones no deben de estar alineadas.

Generalización de líneas No se deben interrumpir en las esquinas o bifurcaciones.

Generalización de líneas Los puentes de carretera no deberán ser representados por líneas a trazos. Si no se dibuja el puente, la línea de camino carretero deberá cortar al río.

Proporciones incorrectas Carretera de doble línea y línea simple. Símbolo de carretera con el asentamiento. Carretera con las casas.

Proporciones incorrectas Árboles muy pequeños en comparación a las casas. Distinción entre terraplén y casas. Terraplén oculta la carretera.

Desplazamiento de objetos

Agrupación de objetos Dos casas en una. Tres casas en dos. Los cuadrados no deberán convertirse en rectángulos.

Agrupación de objetos En la unión de calles, el objeto se mueve a la esquina de la calle. Para cualquier alineación de filas, los objetos decrecen de la misma manera.

Amalgamiento

Tratamiento de Vías de comunicación y construcciones Esquema original No visible: casas fusionadas con carreteras, dando una impresión errónea del esquema. Demasiado espacio: Distancia entre hileras de casas demasiado grande. Buena: El carácter del área edificada se mantiene.

EJECUCIÓN PRÁCTICA (V) 2. GENERALIZACIÓN DE LA PLANIMETRÍA (II) Ø En núcleos de población: - Diferentes soluciones para edificios antiguos y nuevos - Diferentes soluciones según zonas

EJECUCIÓN PRÁCTICA (V) 1: 25. 000 1: 50. 000 1: 100. 000

EJECUCIÓN PRÁCTICA (V) 1: 25. 000 1: 50. 000 1: 100. 000

EJECUCIÓN PRÁCTICA (V) 1: 25. 000 1: 50. 000 1: 100. 000

EJECUCIÓN PRÁCTICA (V) 2. GENERALIZACIÓN DE LA PLANIMETRÍA (II) Ø Ø En núcleos de población: - Diferentes soluciones para edificios antiguos y nuevos - Diferentes soluciones según zonas Vegetación y cultivos: respetar el carácter general de la zona

EJECUCIÓN PRÁCTICA (V) Eliminación y combinación de áreas pequeñas Inclusión de áreas menores en las mayores

EJECUCIÓN PRÁCTICA (V) 1: 100. 000 1: 50. 000 1: 25. 000 1: 200. 000

EJECUCIÓN PRÁCTICA (V) 2. GENERALIZACIÓN DE LA PLANIMETRÍA (II) Ø Ø Ø En núcleos de población: - Diferentes soluciones para edificios antiguos y nuevos - Diferentes soluciones según zonas Vegetación y cultivos: respetar el carácter general de la zona Rotulación

EJECUCIÓN PRÁCTICA (VI) 3. GENERALIZACIÓN DE LA ALTIMETRÍA (I) A. CURVAS DE NIVEL Ø Aumento de la equidistancia. Ø Variación de la posición de las curvas.

EJECUCIÓN PRÁCTICA (VII) 3. GENERALIZACIÓN DE LA ALTIMETRÍA (II) B. PUNTOS ACOTADOS Ø Selección de puntos sensibles de la altimetría. Ø Selección de puntos relevantes en planimetría. C. EFECTOS ESPECIALES Ø Agrupar detalles particulares. Ø Exagerar accidentes importantes. Ø Suprimir detalles inútiles.

Ejemplos Puntos Acotados (I) En Carretera En Cruce En Puente

Ejemplos Puntos Acotados (II) En Cruce En Límite Municipal y Carretera

Ejemplos Puntos Acotados (III) En Límite Municipal

Ejemplos Cruce entre elementos Carretera bajo ferrocarril de vía simple. Carretera bajo Ferrocarril de vía doble. La continuidad de las líneas de ferrocarril no debe ser interrumpida.

EJECUCIÓN PRÁCTICA (VIII) A. CURVAS DE NIVEL CASO 1: Planos a escalas 1/10. 000 y mayores. Ø Principal característica: las curvas de nivel no son medidas ni dibujadas con la máxima precisión posible.

EJECUCIÓN PRÁCTICA (IX) A. CURVAS DE NIVEL CASO 2: Mapas a escalas entre 1/10. 000 y 1/100. 000. Ø Principales características: • Mapas obtenidos mediante restitución fotogramétrica: las líneas son aplanadas y separadas. • La conservación de irregularidades ayuda a reconocer el tipo de terreno que recorren.

EJECUCIÓN PRÁCTICA (X) A. CURVAS DE NIVEL CASO 3: Mapas a escalas menores de 1/100. 000. Ø Operaciones: 1. Transferir las formas que definen al terreno. 2. Suavizar pequeños detalles no reflejados en las curvas vecinas. Excepciones. . . 3. No retocar curvas vecinas. Excepciones. . . 4. No ondular ni dentar las curvas. 5. Retener formas prominentes y depresiones no representables a escala. 6. Respetar la posición original de las curvas. Excepciones. . .

EJECUCIÓN PRÁCTICA (X)

EJECUCIÓN PRÁCTICA (X)

EJECUCIÓN PRÁCTICA (X)

EJECUCIÓN PRÁCTICA (X) Sin Generalizar Mal Bien

LA AUTOMATIZACIÓN DEL PROCESO DE GENERALIZACIÓN n POSIBLES ESTRATEGIAS A SEGUIR: 1. Establecimiento de algoritmos de simplificación. 2. Codificación de la Base de Datos según la escala de representación. Establecimiento de prioridades.

GENERALIZACIÓN DESDE LA BASE DE DATOS

LA AUTOMATIZACIÓN DEL PROCESO DE GENERALIZACIÓN n POSIBLES ESTRATEGIAS A SEGUIR: 1. Establecimiento de algoritmos de simplificación. 2. Codificación de la Base de Datos según la escala de representación. Establecimiento de prioridades: Ø Ø Puntos notables del terreno. Líneas de contorno. Costas. Límites administrativos.

LA AUTOMATIZACIÓN DEL PROCESO DE GENERALIZACIÓN n Algunos algoritmos de simplificación: 1. Método de la frecuencia de puntos. 2. Método de la cuerda o Douglas‑Peucker. 3. Método de la muesca o Visvalingam. 4. Reducción según dirección y distancia. 5. Método del corredor.

Método de Frecuencia

Método de Douglas‑Peucker (I)

Método del Douglas‑Peucker (II)

Método de Visvalingam

Método de dirección y distancia

Método del corredor

Problemas

LA AUTOMATIZACIÓN DEL PROCESO DE GENERALIZACIÓN n Problemas que presenta: Ø En relación al proceso en sí mismo: • Diferentes modos de generalizar - Según el cartógrafo. - Según la finalidad del mapa. Ø En relación a las limitaciones técnicas: • Rigidez introducida por los algoritmos. • Incapacidad actual de los sistemas informáticos para “decidir” y “aprender”.

GENERALIZACIÓN CARTOGRÁFICA n SÍNTESIS DEL PROCESO: • Mantener las líneas de contacto • Seleccionar y acentuar los elementos más característicos • Omitir los elementos de menor importancia • Suavizar las formas complicadas • Aumentar elementos menos representables, pero importantes • Agrupar elementos de naturaleza similar • Introducir signos convencionales Tema 10 (C)
