Tema 1 GEODESIA Y TOPOGRAFA Historia I Historia

Tema 1 GEODESIA Y TOPOGRAFÍA

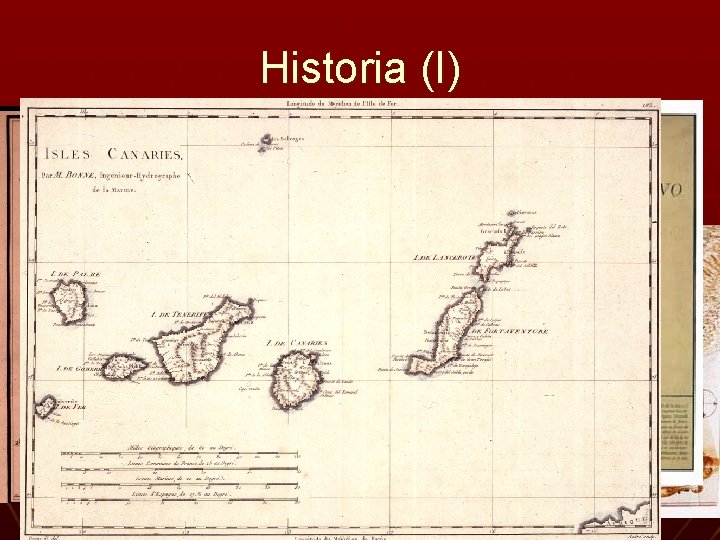

Historia (I)

Historia (II) n Siglo V a. c. : se postula que la Tierra es esférica.

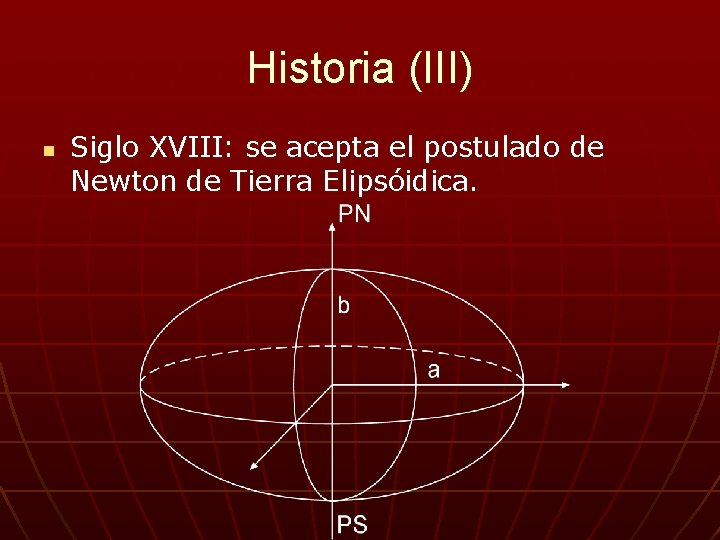

Historia (III) n Siglo XVIII: se acepta el postulado de Newton de Tierra Elipsóidica.

Historia (IV) n Siglo XIX: se define el Geoide.

Historia (V) n Siglo XX: empleo de las Plataformas Espaciales.

LA GEODESIA “Es la Ciencia cuyo objeto es el estudio y determinación de la figura y dimensiones de la Tierra, así como del campo de la gravedad”

Objetivos de la Geodesia (I) n Establecimiento de Redes Geodésicas

Redes Geodésicas actuales Durante la semana del 8 al 12 de Mayo de 1995 se llevó a cabo la observación de la campaña IBERIA 95 preparada en colaboración directa entre el IGNE (Instituto Geográfico Nacional de España) y el Instituto Portugués de Cartografía e Cadastro (IPCC). El objetivo primordial de IBERIA 95 es la densificación en la Península Ibérica del "European Terrestrial Reference Frame 1989" (ETRF 89) y la mejora de precisiones de la campaña EUREF 89 en España y Portugal, estableciendo así una red geodésica tridimensional de alta precisión, alguna de cuyas estaciones coincide con la campaña EUREF 89. La red está formada por 39 estaciones, de las cuales 27 son españolas y 12 portuguesas. El cálculo ha sido realizado utilizando el programa Bernese GPS software, Version UNIX 4. 0, resultando las coordenadas finales en el sistema de referencia ITRF 96 para la época 1995. 4 y en el sistema de referencia ETRS 89.

Objetivos de la Geodesia (II) n Medidas y representación de los Fenómenos Geodinámicos.

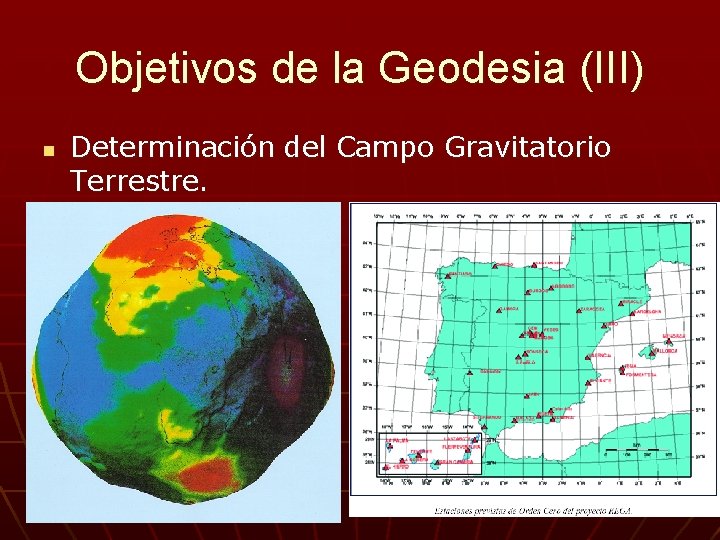

Objetivos de la Geodesia (III) n Determinación del Campo Gravitatorio Terrestre.

Subdivisiones de la Geodesia n Geodesia Geométrica o Matemática Ø Comienza n Geodesia Física Ø Comienza n con Eratóstenes (200 a. c. ). con las Teorías de Newton. Geodesia Espacial Ø Lanzamiento del primer Satélite Sputnik (1957). Ø Necesidad de un Sistema de Referencia Único.

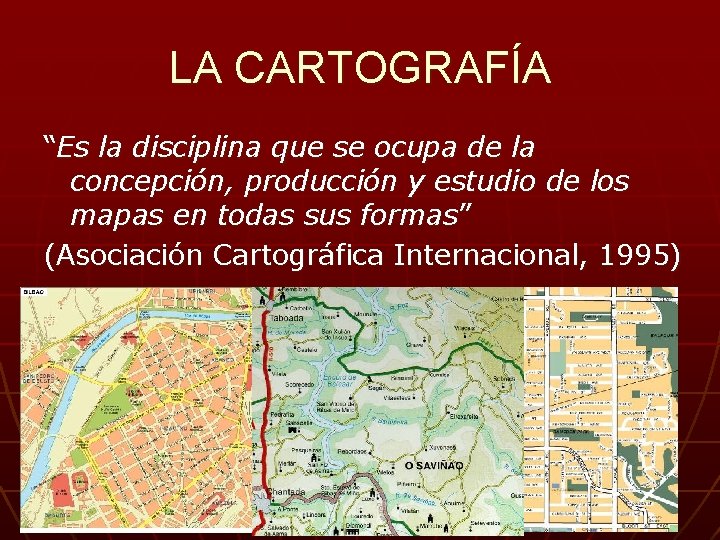

LA CARTOGRAFÍA “Es la disciplina que se ocupa de la concepción, producción y estudio de los mapas en todas sus formas” (Asociación Cartográfica Internacional, 1995)

Definiciones n MAPA “Es la representación convencional gráfica de fenómenos concretos o abstractos, localizados en la Tierra o en cualquier parte del Universo” n PLANO “Es un tipo de mapa en el que la superficie terrestre es considerada como plana”

Aspectos Fundamentales de un Mapa n n Es un documento métrico. Es un documento temático. Es un medio de almacenamiento con vínculo geográfico. Es un documento de comunicación.

Etapas en el Proceso Cartográfico n n n Concepción del Mapa. Producción del Mapa. Uso del Mapa.

CONCEPCIÓN DEL MAPA n Definición de las principales características del mapa, en función de: • fin del mapa, • necesidades del usuario, • costes, • etc.

PRODUCCIÓN DEL MAPA (I) A. Compilación y tratamiento de los datos: • Variará según: propósito del mapa, tipo de mapa y usuario y la escala del mapa • Comprende las operaciones de: trabajos de campo, vuelos fotogramétricos, teledetección, generalización, estadísticas. . . B. Diseño del mapa: • Realización de la “hoja piloto” • Definición de la leyenda • Análisis de la composición general • Establecimiento de la calidad de la hoja piloto

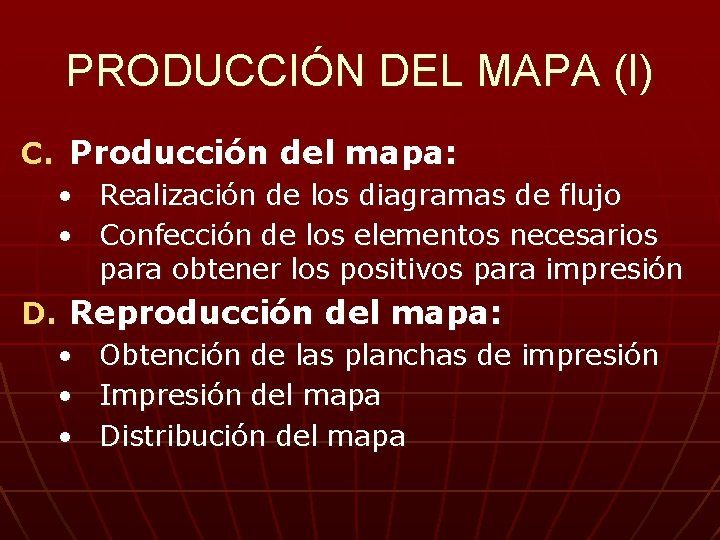

PRODUCCIÓN DEL MAPA (I) C. Producción del mapa: • Realización de los diagramas de flujo • Confección de los elementos necesarios para obtener los positivos para impresión D. Reproducción del mapa: • Obtención de las planchas de impresión • Impresión del mapa • Distribución del mapa

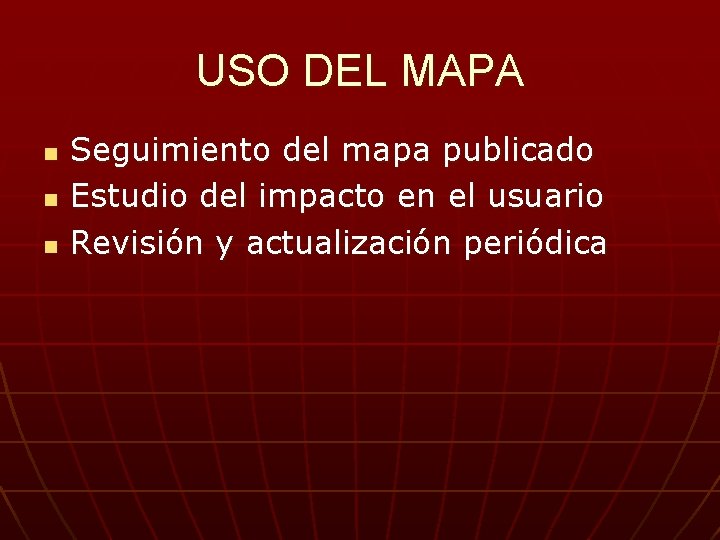

USO DEL MAPA n n n Seguimiento del mapa publicado Estudio del impacto en el usuario Revisión y actualización periódica

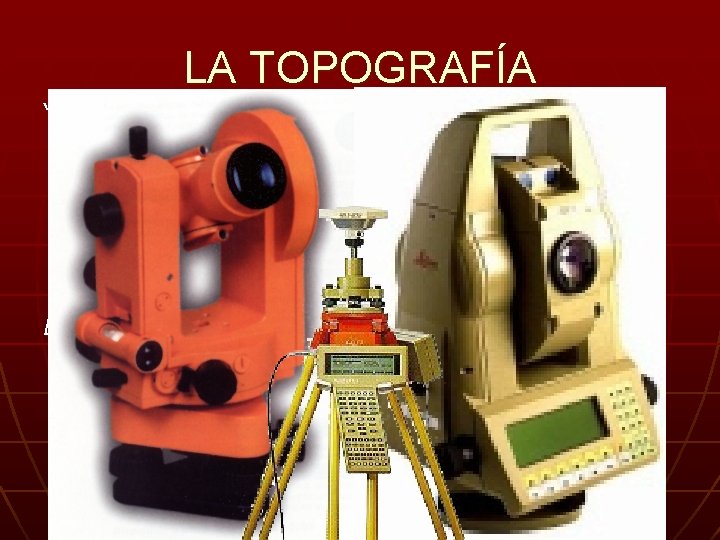

LA TOPOGRAFÍA “Es la técnica que estudia los instrumentos y el conjunto de principios y procedimientos que tienen por objeto la representación gráfica, con sus formas y detalles, tanto naturales como artificiales, de una parte de la superficie terrestre. Dicha superficie es lo suficientemente pequeña para que se pueda despreciar la esfericidad terrestre, que es sustituida, sin error apreciable, por el plano tangente a la misma en el centro de ella”

Pruebas de Esfericidad de la Tierra n n Siena (A) Alejandría (B) Distancia A-B 790 Km. Ángulo =7º 12’

Pruebas de Esfericidad de la Tierra n n Eclipse Lunar. Un barco que se acerca a la costa lo primero que ve es la cumbre de las montañas.

Ángulo de depresión del Horizonte n “Ángulo que forma una visual dirigida al horizonte con el plano horizontal del lugar de observación”

Verdadera Forma de la Tierra n GEOIDE: “Superficie normal en todos los puntos a la dirección de la gravedad, materializada por el hilo en tensión de la plomada”

Superficies Terrestres

Elipsoides de Referencia Autor Año a Zona Struve 1860 6378298 1/294. 73 Europa Clarke 1880 6378249 1/293. 5 USA Hayford 1909 6378388 1/297 Europa Krassowky 1940 6378245 1/298. 3 Rusia WGS-84 1984 6378137 1/298. 257223563 Mundial Tema 2
