Tema 1 a Sistema de Observacin en Meteorologa

Tema 1 a Sistema de Observación en Meteorología

Tipos de estaciones meteorológicas según aplicación Estaciones Sinópticas Reportan cada 6 horas (00, 06, 12, 18 UTC) y algunas cada 3 horas, empleando GTS y el código sinóptico internacional Cobertura del cielo - Estado del Cielo - Altura de Nubes Presión (reducida a nivel mar) Temperatura T. Punto de rocío- Viento (ff, dd) - Monto precipitación - Tipo precipitación Fenómenos especiales Estaciones Aeronáuticas Reportan cada 1 hora (00, 01, … UTC), empleando GTS y el código METAR Cobertura del cielo - Estado del Cielo - Altura de Nubes – Visibilidad - Fenómenos especiales Presión de superficie (Altimetro) – Temperature - T. Punto de rocio -Viento (ff, dd) Estaciones Climatológicas 1 er Orden: registros autograficos u observaciones horarias de presión, temperatura, humedad, viento, brillo solar y precipitación, junto a observaciones de tipo y cobertura de nubes. 2 do Orden: Observaciones de presión, temperatura, humedad, viento, nubes y tiempo presente, hechas al menos 2 veces al día a horas fijas, en las cauales ademas se registran las temperaturas extremas diarias, precipitación diaria y horas de sol Otras Estaciones: Apoyo a calidad del aire, hidrometeorológicas, ozono, etc. .

Estación meteorológica convencional Cobertizo meteorológico: Termómetro (Hg) normal y max/min Termómetro de bulbo húmedo/seco (q) Higrómetro de cabello (HR) Barómetro (presión) Pluviómetro Anemómetro-veleta Heliógrafo (horas de sol)

Estación Meteorológica automática: Termómetro e higrometro Piranómetro (Rad. Solar / neta) Pluviómetro Anemómetro-veleta Otros sensores Datalogger – modulo memoria Sistema de transmisión (tel. , radio, sat) • Mediciones más precisas • Mediciones más frecuentes (1 h, 1 min, 1 seg, etc. . . ) • Monitoreo en tiempo real / remoto / continuo • Post-procesamiento de la información (alertas)

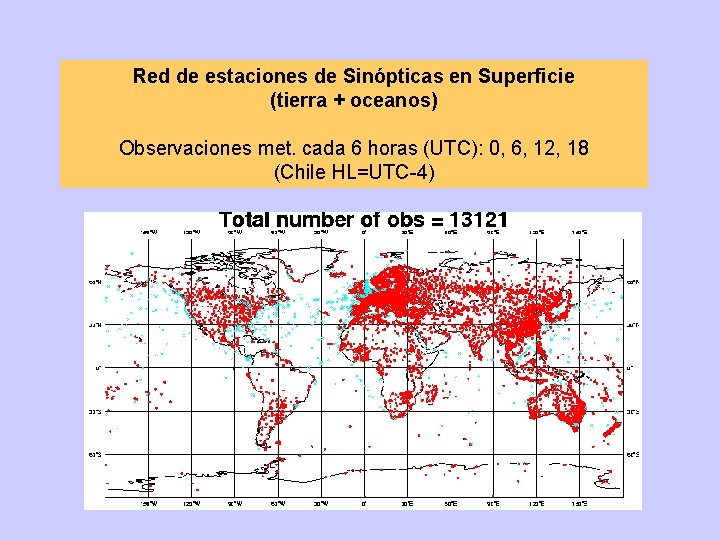

Red de estaciones de Sinópticas en Superficie (tierra + oceanos) Observaciones met. cada 6 horas (UTC): 0, 6, 12, 18 (Chile HL=UTC-4)

Todo es coordinado por la OMM, a traves de los servicios met. nacionales

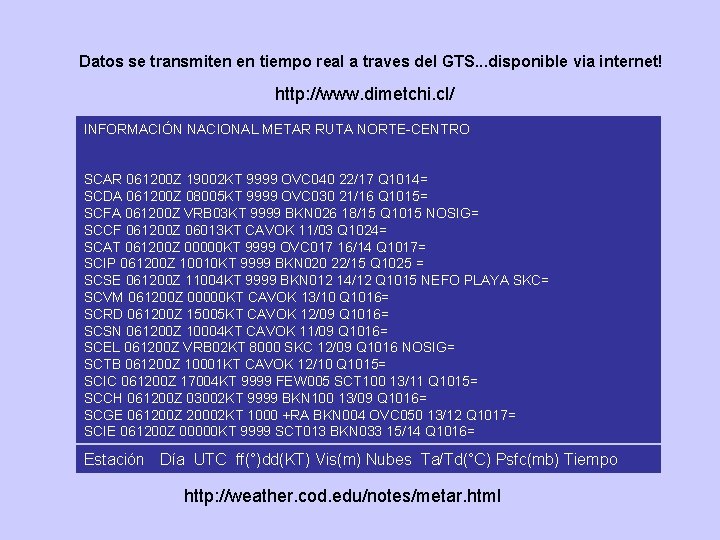

Datos se transmiten en tiempo real a traves del GTS. . . disponible via internet! http: //www. dimetchi. cl/ INFORMACIÓN NACIONAL METAR RUTA NORTE-CENTRO SCAR 061200 Z 19002 KT 9999 OVC 040 22/17 Q 1014= SCDA 061200 Z 08005 KT 9999 OVC 030 21/16 Q 1015= SCFA 061200 Z VRB 03 KT 9999 BKN 026 18/15 Q 1015 NOSIG= SCCF 061200 Z 06013 KT CAVOK 11/03 Q 1024= SCAT 061200 Z 00000 KT 9999 OVC 017 16/14 Q 1017= SCIP 061200 Z 10010 KT 9999 BKN 020 22/15 Q 1025 = SCSE 061200 Z 11004 KT 9999 BKN 012 14/12 Q 1015 NEFO PLAYA SKC= SCVM 061200 Z 00000 KT CAVOK 13/10 Q 1016= SCRD 061200 Z 15005 KT CAVOK 12/09 Q 1016= SCSN 061200 Z 10004 KT CAVOK 11/09 Q 1016= SCEL 061200 Z VRB 02 KT 8000 SKC 12/09 Q 1016 NOSIG= SCTB 061200 Z 10001 KT CAVOK 12/10 Q 1015= SCIC 061200 Z 17004 KT 9999 FEW 005 SCT 100 13/11 Q 1015= SCCH 061200 Z 03002 KT 9999 BKN 100 13/09 Q 1016= SCGE 061200 Z 20002 KT 1000 +RA BKN 004 OVC 050 13/12 Q 1017= SCIE 061200 Z 00000 KT 9999 SCT 013 BKN 033 15/14 Q 1016= Estación Día UTC ff(°)dd(KT) Vis(m) Nubes Ta/Td(°C) Psfc(mb) Tiempo http: //weather. cod. edu/notes/metar. html

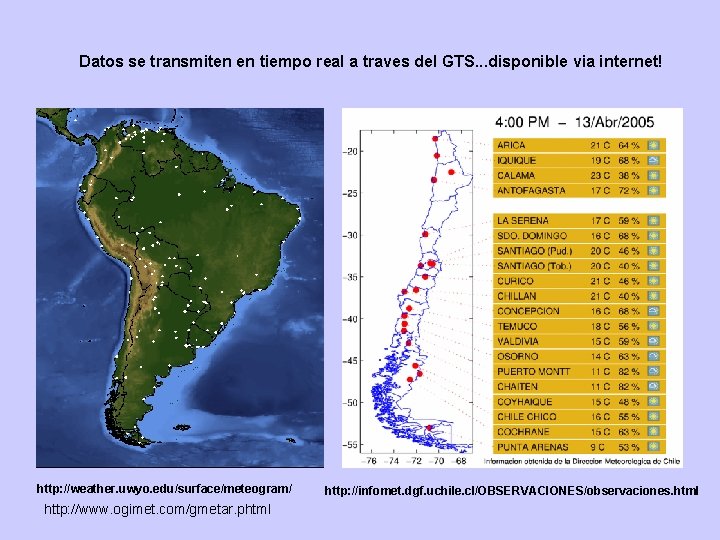

Datos se transmiten en tiempo real a traves del GTS. . . disponible via internet! http: //weather. uwyo. edu/surface/meteogram/ http: //www. ogimet. com/gmetar. phtml http: //infomet. dgf. uchile. cl/OBSERVACIONES/observaciones. html

Observaciones en altura I: Globos Pilotos (PIBAL) Medición económica de vientos en altura a través del seguimiento óptico (az, el) de un globo de H o He. . .

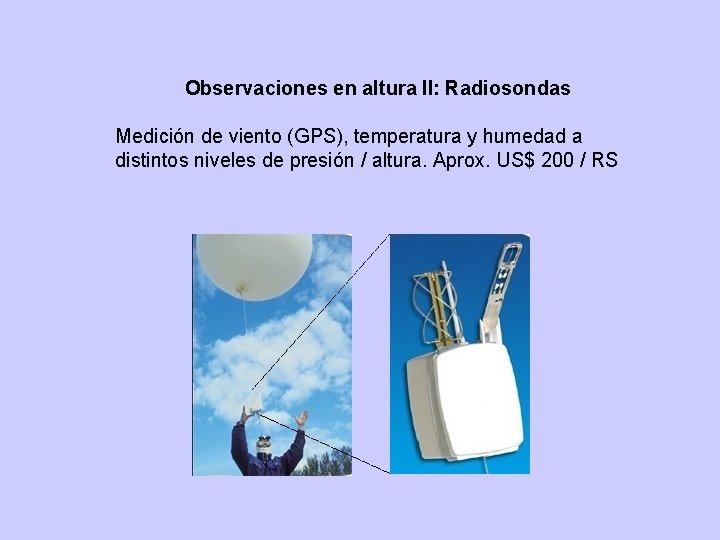

Observaciones en altura II: Radiosondas Medición de viento (GPS), temperatura y humedad a distintos niveles de presión / altura. Aprox. US$ 200 / RS

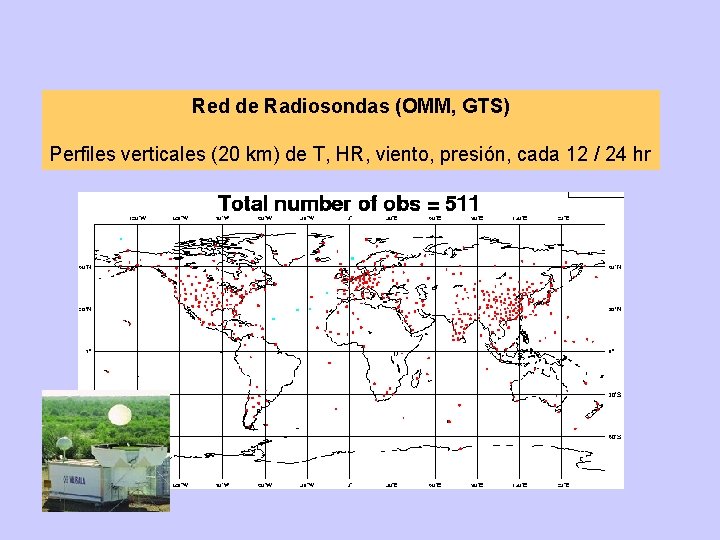

Red de Radiosondas (OMM, GTS) Perfiles verticales (20 km) de T, HR, viento, presión, cada 12 / 24 hr

http: //weather. uwyo. edu/upperair/sounding. html

Observaciones en altura III: Info. Obtenida por Aviones comerciales Perfiles verticales (0 -10 km) de T, HR, viento, presión, y datos a nivel (10 km) a distintas horas. También se transmiten via GTS http: //acweb. fsl. noaa. gov/FAQ. html

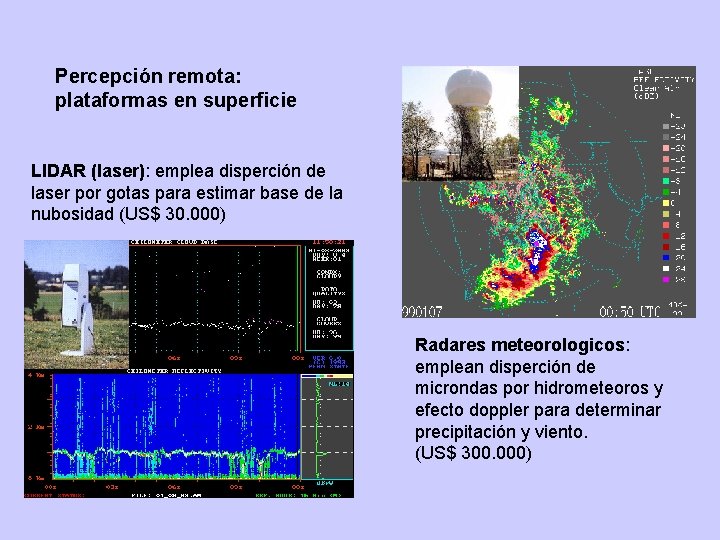

Percepción remota: plataformas en superficie LIDAR (laser): emplea disperción de laser por gotas para estimar base de la nubosidad (US$ 30. 000) Radares meteorologicos: emplean disperción de microndas por hidrometeoros y efecto doppler para determinar precipitación y viento. (US$ 300. 000)

Percepción Remota: Plataformas satelitales Radiómetros y radares en orbita nos permiten conocer variables atmosféricas a una escala global y con resolución de mesoescala. Particularmente bienvenidos donde datos superficiales / radiosondas son escasos (e. g. , Pacifico sur). Primeros satélites meteorológicos (TIROS) datan de los 50’, pero desde los años 90’ hay un aumento increíble de la capacidad y diversidad de “satélites ambientales”. Los ejemplos mas notables son: GOES TRMM Quikscat

. . . pero hay muchos mas. . .

TRMM: Tropical Rainfall Measurement Mission Radar (microondas) a bordo del satelite de orbita polar permite cuantificar el numero y tamaño de los hidrometeoros

Quik. SCAT (seawind) y otras misiones Scaterometer (mide rugosidad en superficie del mar) a bordo del satelite de orbita polar permite estimar viento en superficie http: //manati. orbit. nesdis. noaa. gov/quikscat/ http: //www. ssmi. com/qscat_browse. html

Satelite GOES-12: Geoestacionario (siempre a 0°S - 75 W), 36. 000 km sobre la superficie del planeta. Muchas paginas con imagenes, productos, etc… http: //www. cira. colostate. edu/ramm/rmsdsol/RMTC. html Operaciones: http: //www. oso. noaa. gov/goes/index. htm

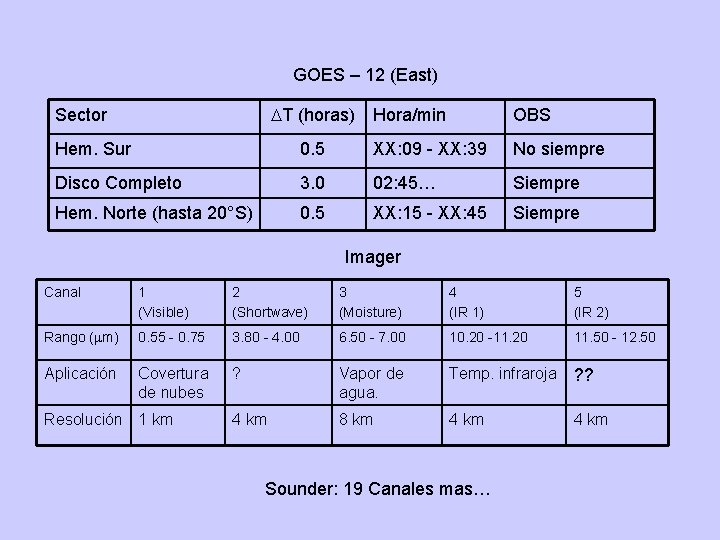

GOES – 12 (East) T (horas) Hora/min Sector OBS Hem. Sur 0. 5 XX: 09 - XX: 39 No siempre Disco Completo 3. 0 02: 45… Siempre Hem. Norte (hasta 20°S) 0. 5 XX: 15 - XX: 45 Siempre Imager Canal 1 (Visible) 2 (Shortwave) 3 (Moisture) 4 (IR 1) 5 (IR 2) Rango ( m) 0. 55 - 0. 75 3. 80 - 4. 00 6. 50 - 7. 00 10. 20 -11. 20 11. 50 - 12. 50 Aplicación Covertura de nubes ? Vapor de agua. Temp. infraroja ? ? 4 km 8 km 4 km Resolución 1 km Sounder: 19 Canales mas…

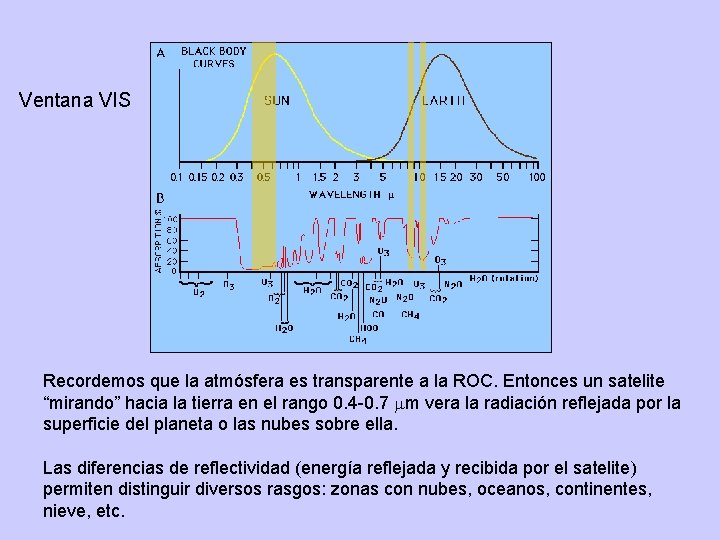

Ventana VIS Recordemos que la atmósfera es transparente a la ROC. Entonces un satelite “mirando” hacia la tierra en el rango 0. 4 -0. 7 m vera la radiación reflejada por la superficie del planeta o las nubes sobre ella. Las diferencias de reflectividad (energía reflejada y recibida por el satelite) permiten distinguir diversos rasgos: zonas con nubes, oceanos, continentes, nieve, etc.

VIS IR 2 WV

Siguiendo los ragos nubosos de GOES se puede inferir el campo de viento a distintos niveles. . .
