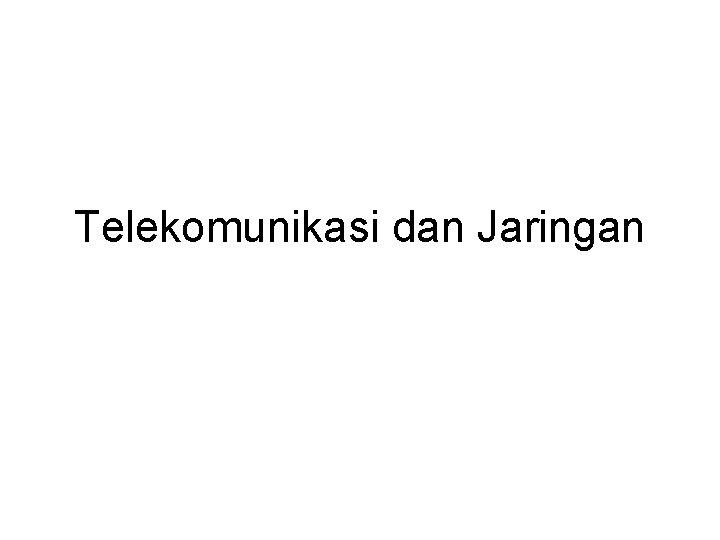

Telekomunikasi dan Jaringan

Sistem Telekomunikasi • Sistem Telekomunikasi – terdiri dari HW dan SW yang memancarkan informasi dari 1 tempat ke tempat lain – Perangkat Keras – komputer dan alat 2 pengolah komunikasi, contoh : modem – Media Komunikasi – media fisik dimana sinyal elektronik dialirkan, termasuk wireless – Jaringan Komunikasi – jalur antar komputer & alat komunikasi – Perangkat Lunak Komunikasi – software pengendali sistem komunikasi – Penyedia Komunikasi Data – Protokol Komunikasi – aturan 2 pengiriman informasi pada sistem – Aplikasi Komunikasi – pertukaran data secara elektronik, contoh : email, video conference

Sistem Telekomunikasi • Fungsi Sistem Telekomunikasi memancarkan informasi, membangun interface antara pengirim-penerima, deteksi kesalahan, menyediakan rute pengiriman pesan dan memastikan kebenaran pesan, menjamin operasi alat 2 komunikasi, keamanan informasi • Dua Sisi Sistem Telekomunikasi – Pengirim Informasi (Tansmitter of Information) – Penerima Informasi (Receiver of Information)

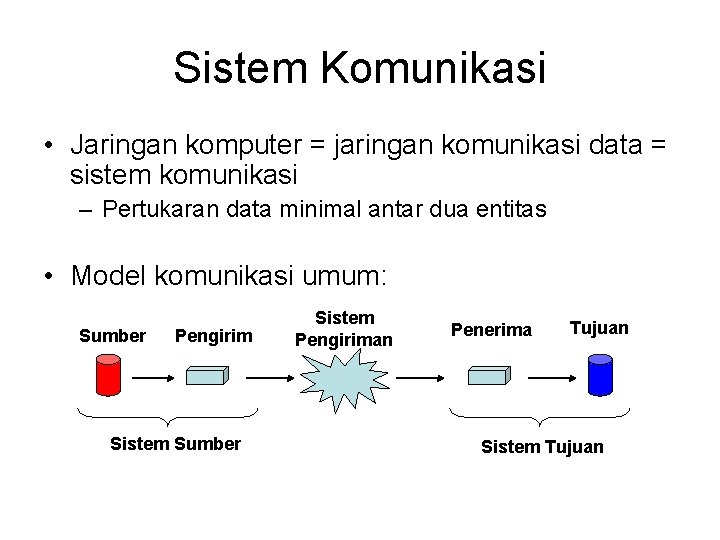

Sistem Komunikasi • Jaringan komputer = jaringan komunikasi data = sistem komunikasi – Pertukaran data minimal antar dua entitas • Model komunikasi umum: Sumber Pengirim Sistem Sumber Sistem Pengiriman Penerima Tujuan Sistem Tujuan

Sistem Komunikasi • Contoh: komputer Modem Sistem Sumber Jaringan Telepon Umum Modem Server Sistem Tujuan

Komunikasi Data Sumber Pengirim Sistem Pengiriman Penerima Tujuan Text Aliran data digital (bit-bit) Sinyal analog Aliran data digital (bit-bit)

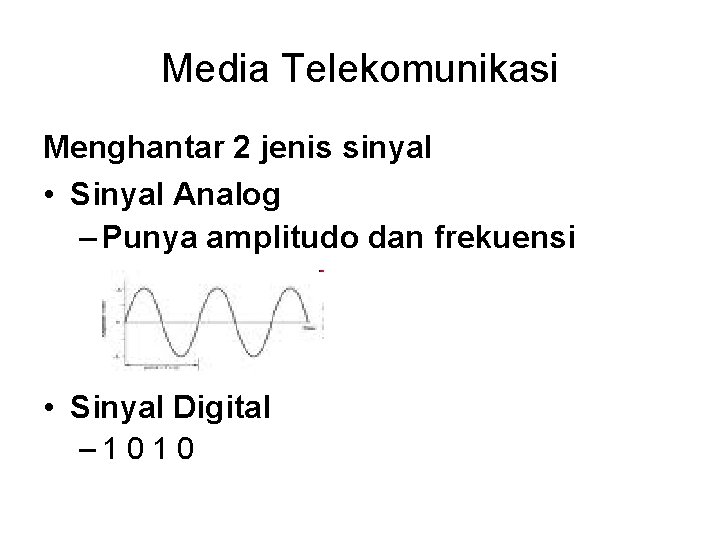

Media Telekomunikasi Menghantar 2 jenis sinyal • Sinyal Analog – Punya amplitudo dan frekuensi • Sinyal Digital – 1 0

Media Komunikasi • Wired – menggunakan kabel – Twisted pair – Kabel coaxial – Fiber optik • Wireless – tanpa kabel – Wireless LAN – Satelit komunikasi – Bluetooth

Jaringan Komputer • Jaringan komputer adalah sebuah sistem yang terdiri atas komputer dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama • Agar jaringan dapat berfungsi, dibutuhkan layanan-layanan yang dapat mengatur pembagian sumber daya.

Jaringan Komputer • Dibutuhkan aturan-aturan (protocols) yang mengatur komunikasi dan layanan-layanan secara umum untuk seluruh sistem jaringan • Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service). • Pihak yang meminta layanan disebut klien (client) dan yang memberikan layanan disebut pelayan (server). • Arsitektur ini disebut dengan sistem clientserver, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

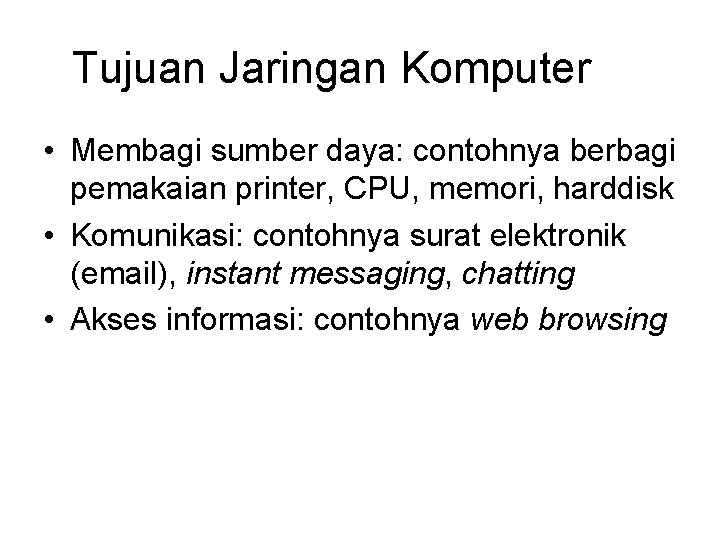

Tujuan Jaringan Komputer • Membagi sumber daya: contohnya berbagi pemakaian printer, CPU, memori, harddisk • Komunikasi: contohnya surat elektronik (email), instant messaging, chatting • Akses informasi: contohnya web browsing

Jenis-Jenis Jaringan • Berdasarkan koneksi (keterhubungan): – Broadcast Links – Point-to-point Links • Berdasarkan skala: – Local Area Network (LAN) – Metropolitan Area Network (MAN) – Wide Area Network (WAN) – Internetwork (internet) • Berdasarkan topologi: – – Bus Star Ring dll • Berdasarkan protokol: – Ethernet – Token Ring – dll • Berdasarkan arsitektur – Peer-to-peer – Client/Server – hybrid

LAN • Jaringan komputer lokal yang dimiliki oleh sebuah organisasi, dimana perangkat jaringan yang saling terhubung terletak didalam sebuah gedung atau antar gedung yang berjarak beberapa km. • WLAN : Wireless LAN – Tanpa kabel – Jarak pendek

Contoh konfigurasi LAN

MAN • Jaringan komputer yang jangkauannya mencakup kota. • versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. • Teknologi: jaringan TV kabel

WAN • Jaringan komputer yang cakupannya lebih luas dari LAN, yaitu dari negara sampai benua. • Teknologi: – Jaringan wireless seluler

Contoh WAN Router LAN

Client/Server • Definisi: – Server (back end) = penyedia layanan yang menyediakan akses ke sumber daya jaringan – Client (front end) = komputer yang meminta layanan dari server • Client/Server yaitu jaringan komunikasi data yang terdiri dari banyak client dan satu atau lebih server. • Keuntungan: – Penyimpanan data yang terpusat memberikan kemudahan untuk pengelolaan dan backup data – Penggunaan spesifikasi server yang optimal mempercepat proses komunikasi di jaringan – Kemudahan mengatur user dan sharing peralatan mahal – Keamanan lebih terjamin • Kekurangan: – Biaya pembelian hardware dan software server – Dibutuhkan administrator jaringan

Peer-to-Peer • Sebuah workgroup, dimana setiap komputer dapat berfungsi sebagai client dan server sekaligus • Keuntungan: – Tidak ada biaya tambahan untuk pembelian hardware dan software server – Tidak diperlukan administrator jaringan • Kekurangan: – Sharing sumber daya membebani proses di komputer yang bersangkutan – Keamanan tidak terjamin

Hybrid • Menggabungkan keuntungan jaringan client/server dan peer-to-peer • User dapat mengakses sumber daya yang di-share oleh jaringan peer-to-peer, dan secara bersamaan dapat menggunakan sumber daya yang disediakan oleh server

Perangkat Jaringan • Alat pemroses (PC, printer, laptop, PDA, mobile phone, dll) • Network Interface Card • Media Transmisi – Kabel - wired: twisted pair, coaxial dan fibre optic – Wireless: antena, microwave, broadcast radio, infrared, dan bluetooth • Repeater, Hub, Bridge, Switch, Router dan Gateways

Network Interface Card

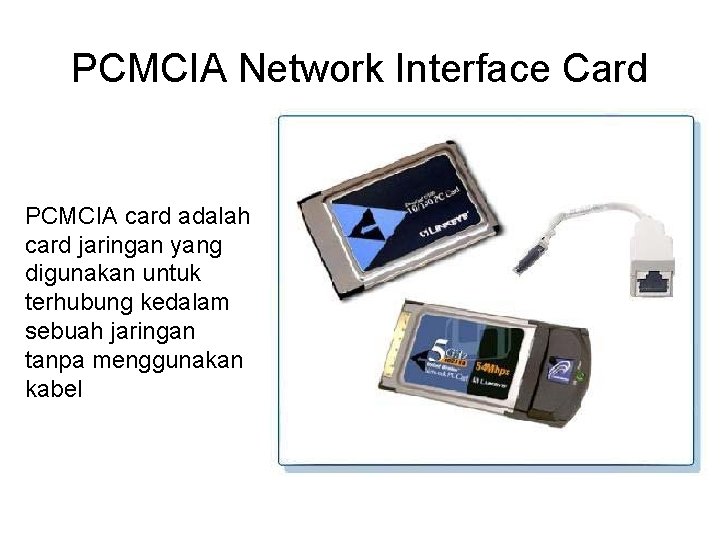

PCMCIA Network Interface Card PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel

Modem atau Modulator Demodulator adalah peralatan jaringan yang mengubah sinyal digital ke analog (modulasi) dan sebaliknya (demodulasi)

HUB 8 Port Hub / Switch 24 Port HUB atau Switch digunakan untuk menghubungkan setiap node dalam jaringan LAN.

Bridge Wireless Bridge adalah peralatan jaringan yang digunakan untuk memperluas atau memecah jaringan. Berfungsi untuk menghubungkan dan menggabungkan media jaringan yang tidak sama

Router Cisco Router 2600 series Router adalah peralatan jaringan yang digunakan untuk memperluas atau memecah jaringan dengan melanjutkan paket-paket dari satu jaringan logika ke jaringan yang lain.

Topologi Jaringan Komputer • Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus, token-ring, star dan peer-to-peer network. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri.

1. Topologi BUS • Keuntungan – Hemat kabel – Layout kabel sederhana – Mudah dikembangkan • Kerugian – Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.

2. Topologi Cincin • Keuntungan – Hemat Kabel • Kerugian – Komunikasi data terganggu jika satu titik mengalami gangguan – Pengembangan jaringan lebih kaku

3. Topologi STAR/Bintang • Keuntungan – Paling fleksibel – Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain – Pengendalian terpusat – Kemudahan deteksi dan isolasi kesalahan/kerusakan – Kemudahaan pengelolaan jaringan • Kerugian – Boros kabel – Pengendalian terpusat (HUB) jadi elemen kritis (jika rusak, seluruh jaringan terhenti)

4. Topologi Pohon/Tree • Kelebihan : dapat membentuk suatu kelompok tertentu dalam jaringan • Kelemahan : jika simpul yang lebih tinggi tidak berfungsi, maka simpul di bawahnya juga tidak berfungsi

Manfaat Jaringan Komputer • Resource Sharing, dapat menggunakan sumberdaya yang ada secara bersama-sama. Misal seorang pengguna yang berada 100 km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data tersebut, seolah-olah data tersebut berada didekatnya. Hal ini sering diartikan bahwa jaringan komputer mangatasi masalah jarak. • Reliabilitas tinggi, dengan memiliki sumber-sumber alternatif persediaan. Misalnya, semua file dapat disimpan atau dicopy ke dua, tiga atu lebih komputer yang terkoneksi kejaringan. Sehingga bila salah satu mesin rusak, maka salinan di mesin yang lain bisa digunakan. • Hemat biaya

TUGAS Cari dan pahami penjelasan dari istilah 2 berikut : • 3. 5 G • GSM • CDMA • Bluetooth • GPRS • EVDO
