TELA RECUBIERTA CON POLIANILINA Y LIGNOSULFONATOS PARA APLICACIN

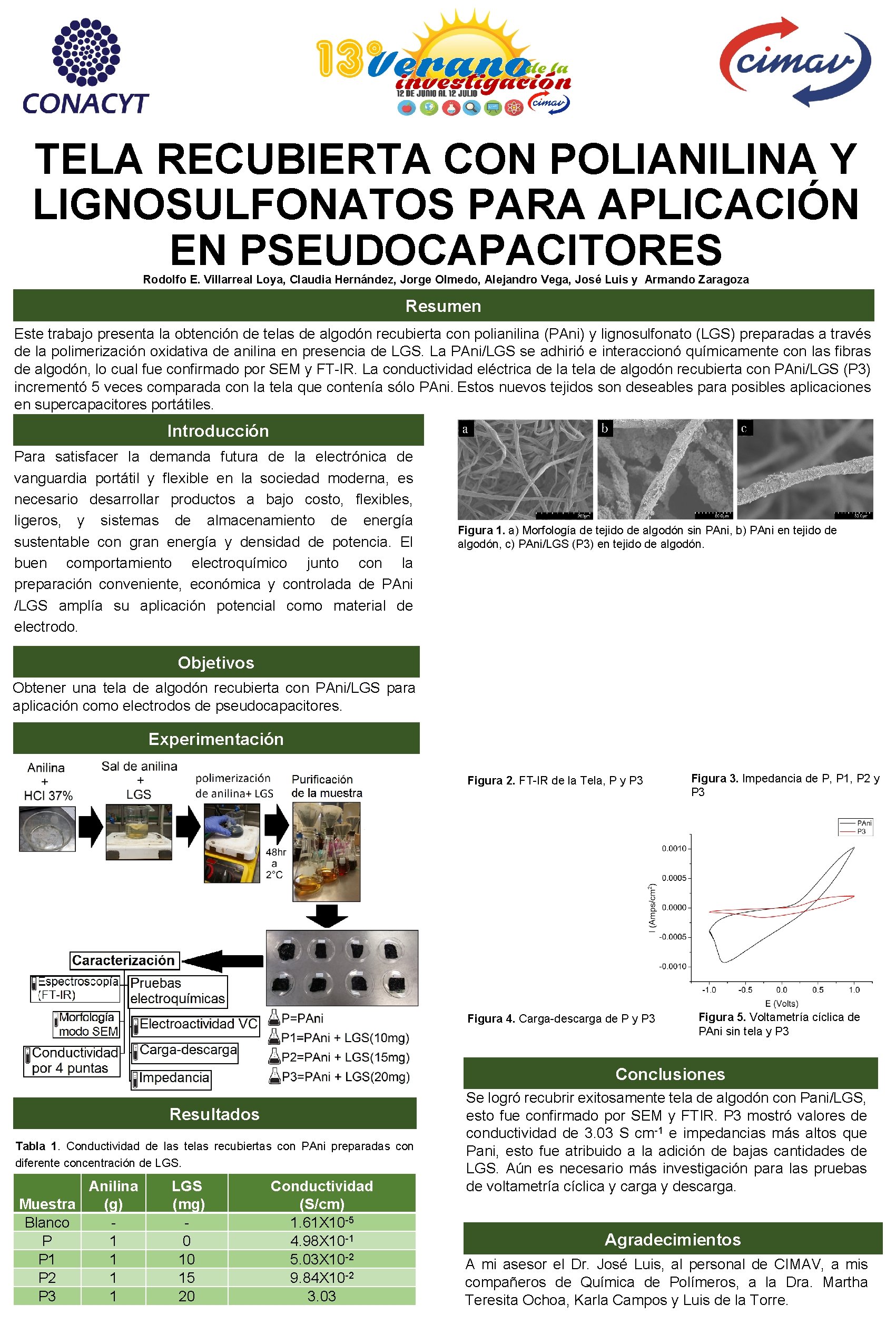

TELA RECUBIERTA CON POLIANILINA Y LIGNOSULFONATOS PARA APLICACIÓN EN PSEUDOCAPACITORES Rodolfo E. Villarreal Loya, Claudia Hernández, Jorge Olmedo, Alejandro Vega, José Luis y Armando Zaragoza Resumen Este trabajo presenta la obtención de telas de algodón recubierta con polianilina (PAni) y lignosulfonato (LGS) preparadas a través de la polimerización oxidativa de anilina en presencia de LGS. La PAni/LGS se adhirió e interaccionó químicamente con las fibras de algodón, lo cual fue confirmado por SEM y FT-IR. La conductividad eléctrica de la tela de algodón recubierta con PAni/LGS (P 3) incrementó 5 veces comparada con la tela que contenía sólo PAni. Estos nuevos tejidos son deseables para posibles aplicaciones en supercapacitores portátiles. Introducción Para satisfacer la demanda futura de la electrónica de vanguardia portátil y flexible en la sociedad moderna, es necesario desarrollar productos a bajo costo, flexibles, ligeros, y sistemas de almacenamiento de energía sustentable con gran energía y densidad de potencia. El buen comportamiento electroquímico junto con la preparación conveniente, económica y controlada de PAni /LGS amplía su aplicación potencial como material de electrodo. Figura 1. a) Morfología de tejido de algodón sin PAni, b) PAni en tejido de algodón, c) PAni/LGS (P 3) en tejido de algodón. Objetivos Obtener una tela de algodón recubierta con PAni/LGS para aplicación como electrodos de pseudocapacitores. Experimentación Figura 2. FT-IR de la Tela, P y P 3 Figura 4. Carga-descarga de P y P 3 Figura 3. Impedancia de P, P 1, P 2 y P 3 Figura 5. Voltametría cíclica de PAni sin tela y P 3 Conclusiones Resultados Tabla 1. Conductividad de las telas recubiertas con PAni preparadas con diferente concentración de LGS. Anilina Muestra (g) Blanco P 1 1 P 2 1 P 3 1 LGS (mg) 0 10 15 20 Conductividad (S/cm) 1. 61 X 10 -5 4. 98 X 10 -1 5. 03 X 10 -2 9. 84 X 10 -2 3. 03 Se logró recubrir exitosamente tela de algodón con Pani/LGS, esto fue confirmado por SEM y FTIR. P 3 mostró valores de conductividad de 3. 03 S cm-1 e impedancias más altos que Pani, esto fue atribuido a la adición de bajas cantidades de LGS. Aún es necesario más investigación para las pruebas de voltametría cíclica y carga y descarga. Agradecimientos A mi asesor el Dr. José Luis, al personal de CIMAV, a mis compañeros de Química de Polímeros, a la Dra. Martha Teresita Ochoa, Karla Campos y Luis de la Torre.
