TEKNOLOGI ELEKTRONIK INDUSTRI PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK

TEKNOLOGI ELEKTRONIK INDUSTRI PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) HASLINAWATI BINTI JAMALUDDIN

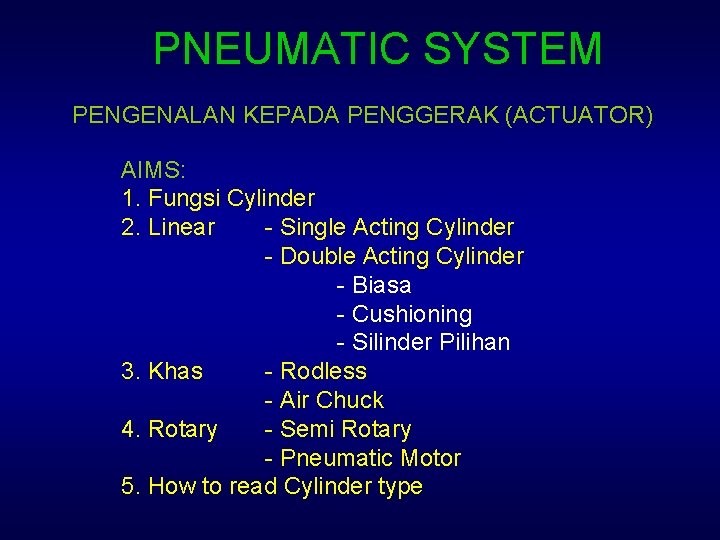

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) AIMS: 1. Fungsi Cylinder 2. Linear - Single Acting Cylinder - Double Acting Cylinder - Biasa - Cushioning - Silinder Pilihan 3. Khas - Rodless - Air Chuck 4. Rotary - Semi Rotary - Pneumatic Motor 5. How to read Cylinder type

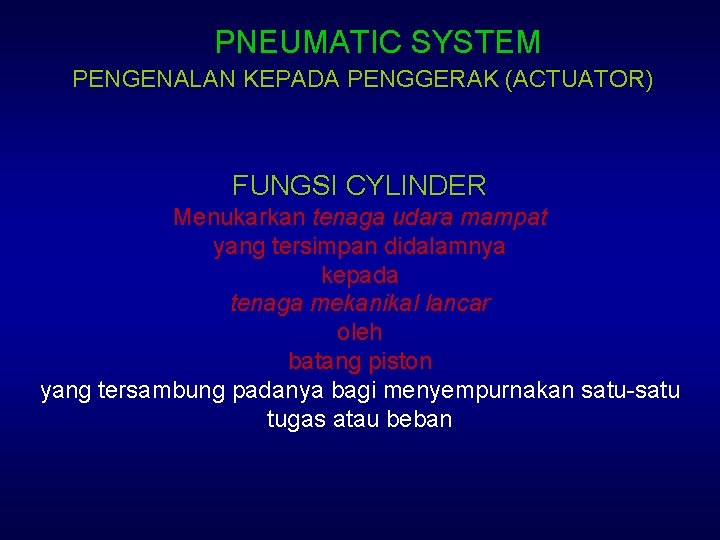

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) FUNGSI CYLINDER Menukarkan tenaga udara mampat yang tersimpan didalamnya kepada tenaga mekanikal lancar oleh batang piston yang tersambung padanya bagi menyempurnakan satu-satu tugas atau beban

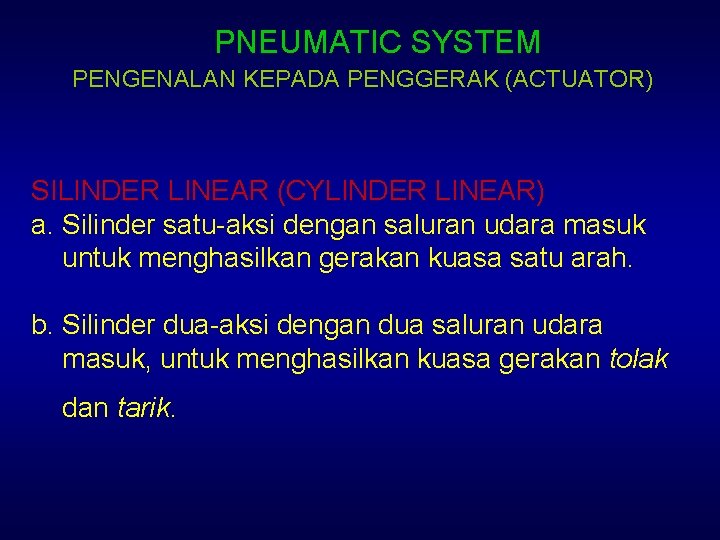

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER LINEAR (CYLINDER LINEAR) a. Silinder satu-aksi dengan saluran udara masuk untuk menghasilkan gerakan kuasa satu arah. b. Silinder dua-aksi dengan dua saluran udara masuk, untuk menghasilkan kuasa gerakan tolak dan tarik.

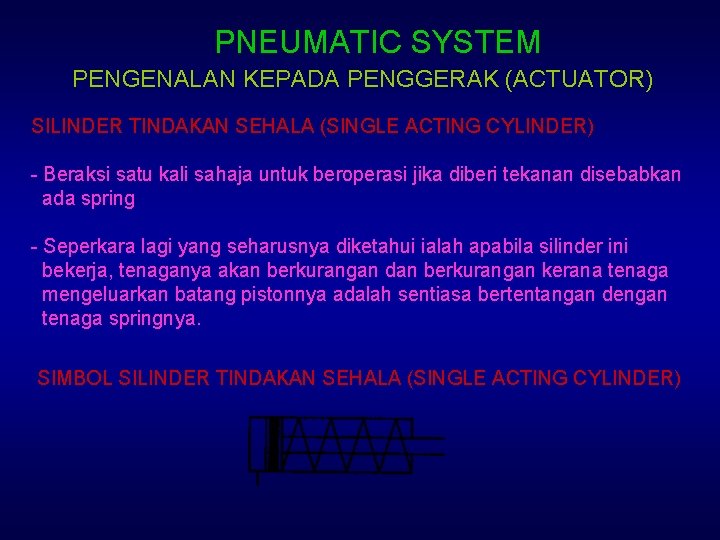

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER TINDAKAN SEHALA (SINGLE ACTING CYLINDER) - Beraksi satu kali sahaja untuk beroperasi jika diberi tekanan disebabkan ada spring - Seperkara lagi yang seharusnya diketahui ialah apabila silinder ini bekerja, tenaganya akan berkurangan dan berkurangan kerana tenaga mengeluarkan batang pistonnya adalah sentiasa bertentangan dengan tenaga springnya. SIMBOL SILINDER TINDAKAN SEHALA (SINGLE ACTING CYLINDER)

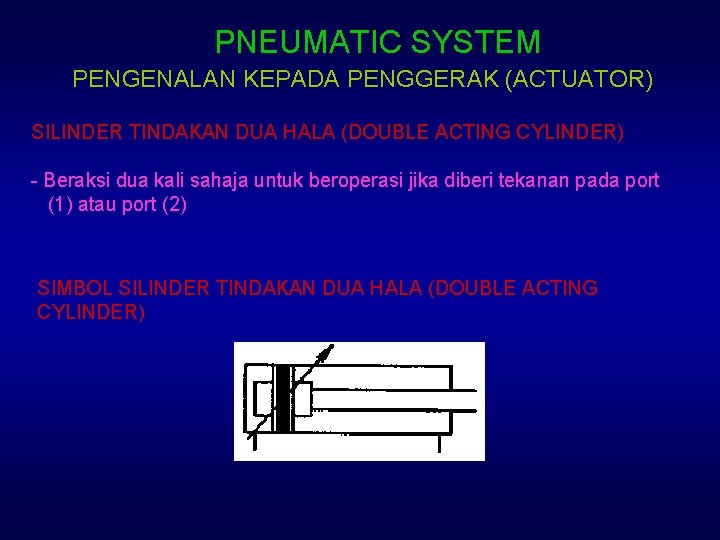

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER TINDAKAN DUA HALA (DOUBLE ACTING CYLINDER) - Beraksi dua kali sahaja untuk beroperasi jika diberi tekanan pada port (1) atau port (2) SIMBOL SILINDER TINDAKAN DUA HALA (DOUBLE ACTING CYLINDER)

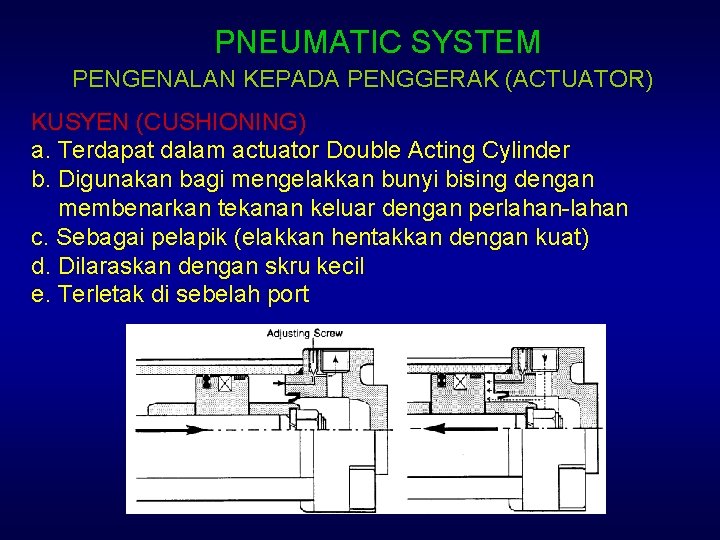

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) KUSYEN (CUSHIONING) a. Terdapat dalam actuator Double Acting Cylinder b. Digunakan bagi mengelakkan bunyi bising dengan membenarkan tekanan keluar dengan perlahan-lahan c. Sebagai pelapik (elakkan hentakkan dengan kuat) d. Dilaraskan dengan skru kecil e. Terletak di sebelah port

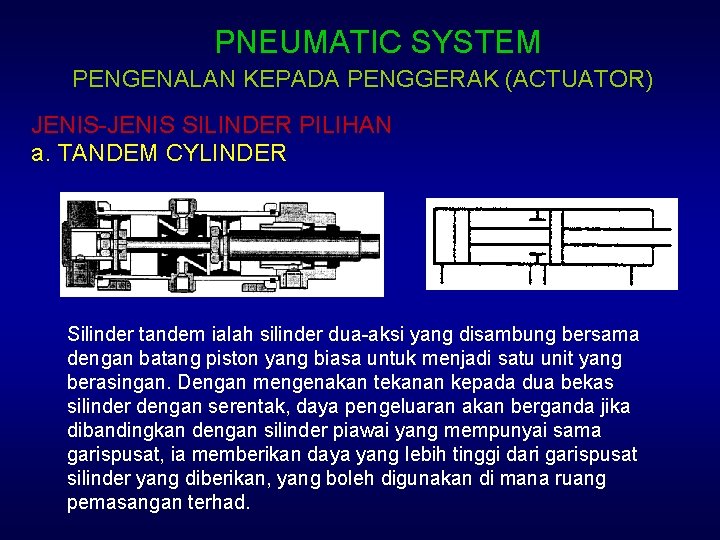

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) JENIS-JENIS SILINDER PILIHAN a. TANDEM CYLINDER Silinder tandem ialah silinder dua-aksi yang disambung bersama dengan batang piston yang biasa untuk menjadi satu unit yang berasingan. Dengan mengenakan tekanan kepada dua bekas silinder dengan serentak, daya pengeluaran akan berganda jika dibandingkan dengan silinder piawai yang mempunyai sama garispusat, ia memberikan daya yang lebih tinggi dari garispusat silinder yang diberikan, yang boleh digunakan di mana ruang pemasangan terhad.

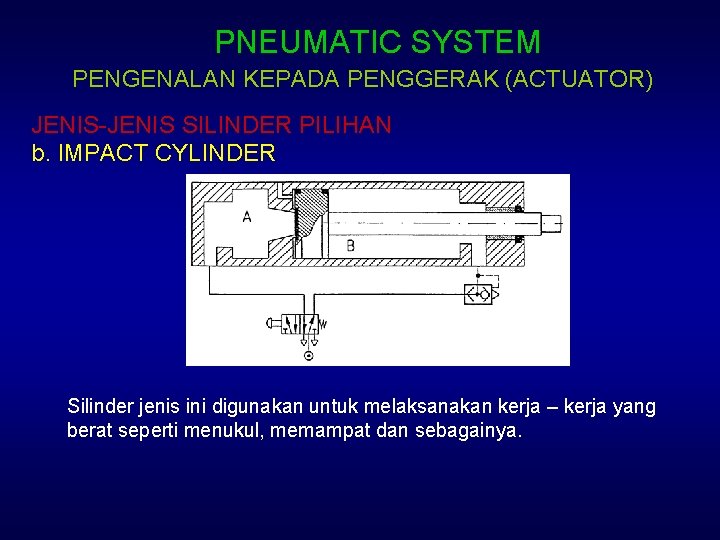

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) JENIS-JENIS SILINDER PILIHAN b. IMPACT CYLINDER Silinder jenis ini digunakan untuk melaksanakan kerja – kerja yang berat seperti menukul, memampat dan sebagainya.

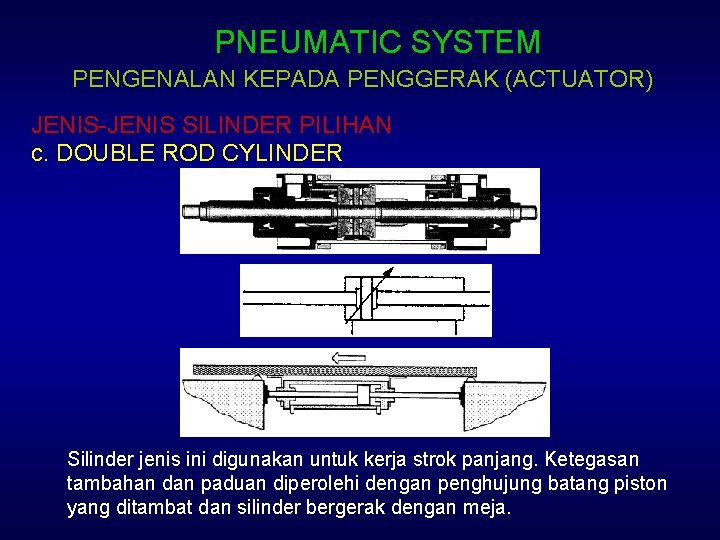

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) JENIS-JENIS SILINDER PILIHAN c. DOUBLE ROD CYLINDER Silinder jenis ini digunakan untuk kerja strok panjang. Ketegasan tambahan dan paduan diperolehi dengan penghujung batang piston yang ditambat dan silinder bergerak dengan meja.

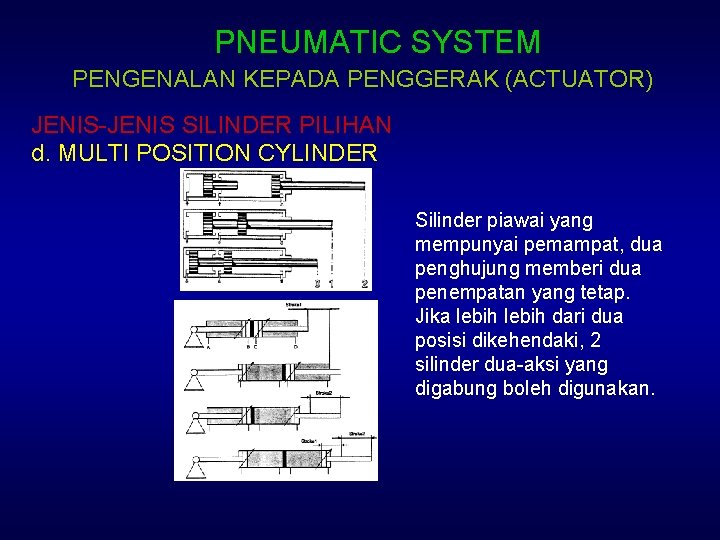

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) JENIS-JENIS SILINDER PILIHAN d. MULTI POSITION CYLINDER Silinder piawai yang mempunyai pemampat, dua penghujung memberi dua penempatan yang tetap. Jika lebih dari dua posisi dikehendaki, 2 silinder dua-aksi yang digabung boleh digunakan.

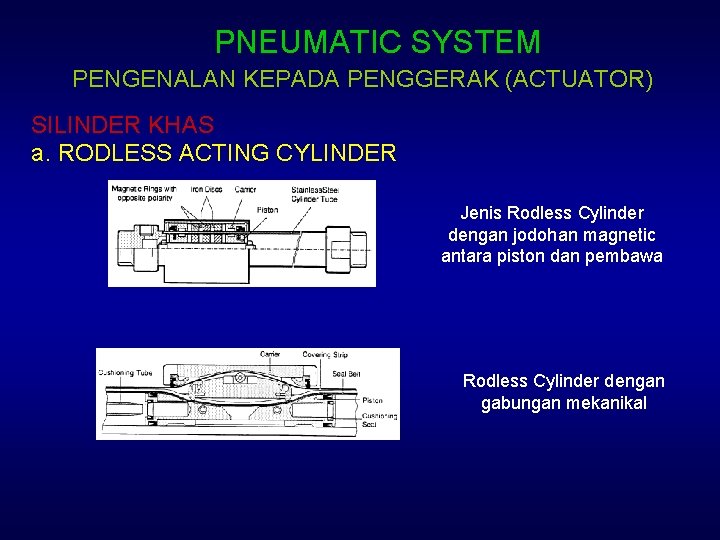

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER KHAS a. RODLESS ACTING CYLINDER Jenis Rodless Cylinder dengan jodohan magnetic antara piston dan pembawa Rodless Cylinder dengan gabungan mekanikal

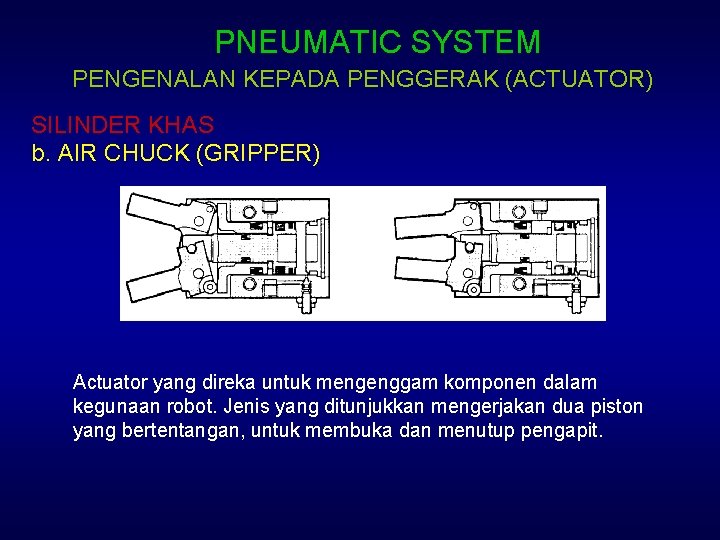

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER KHAS b. AIR CHUCK (GRIPPER) Actuator yang direka untuk mengenggam komponen dalam kegunaan robot. Jenis yang ditunjukkan mengerjakan dua piston yang bertentangan, untuk membuka dan menutup pengapit.

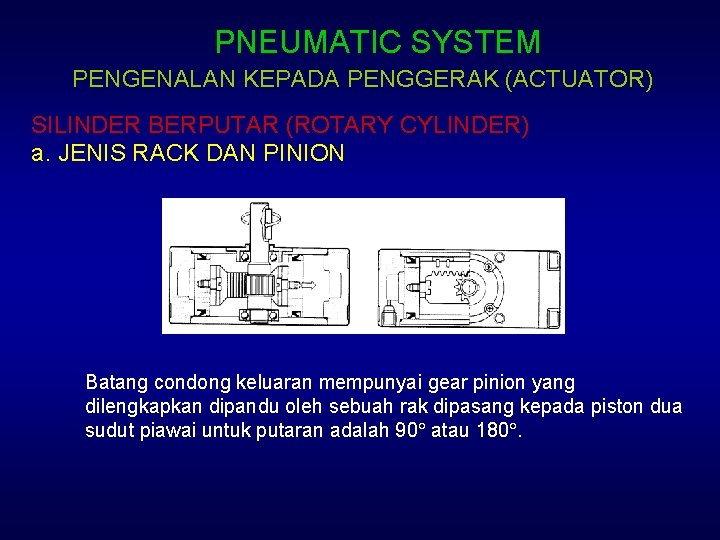

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER BERPUTAR (ROTARY CYLINDER) a. JENIS RACK DAN PINION Batang condong keluaran mempunyai gear pinion yang dilengkapkan dipandu oleh sebuah rak dipasang kepada piston dua sudut piawai untuk putaran adalah 90 atau 180.

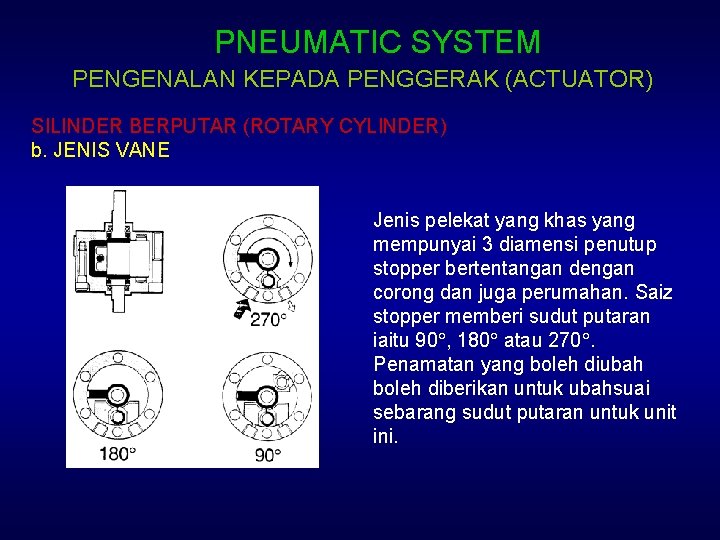

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) SILINDER BERPUTAR (ROTARY CYLINDER) b. JENIS VANE Jenis pelekat yang khas yang mempunyai 3 diamensi penutup stopper bertentangan dengan corong dan juga perumahan. Saiz stopper memberi sudut putaran iaitu 90 , 180 atau 270. Penamatan yang boleh diubah boleh diberikan untuk ubahsuai sebarang sudut putaran untuk unit ini.

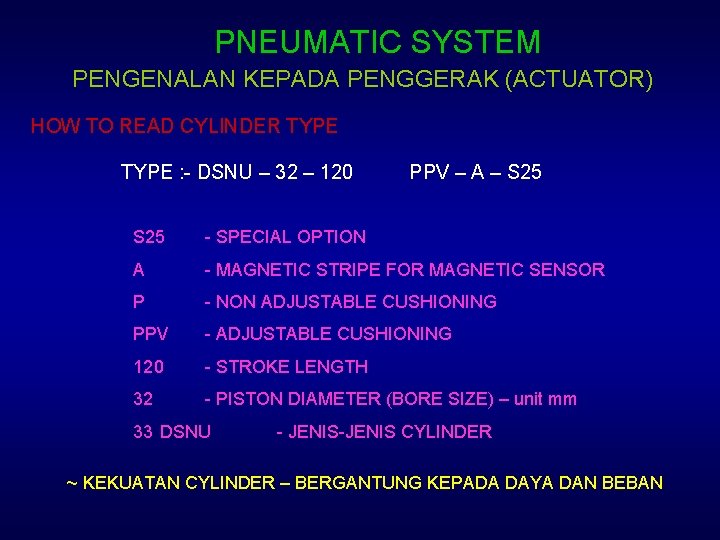

PNEUMATIC SYSTEM PENGENALAN KEPADA PENGGERAK (ACTUATOR) HOW TO READ CYLINDER TYPE : - DSNU – 32 – 120 PPV – A – S 25 - SPECIAL OPTION A - MAGNETIC STRIPE FOR MAGNETIC SENSOR P - NON ADJUSTABLE CUSHIONING PPV - ADJUSTABLE CUSHIONING 120 - STROKE LENGTH 32 - PISTON DIAMETER (BORE SIZE) – unit mm 33 DSNU - JENIS-JENIS CYLINDER ~ KEKUATAN CYLINDER – BERGANTUNG KEPADA DAYA DAN BEBAN
