Teknologi Dan Rekayasa PRODUKSI GRAFIKA MENGOPERASIKAN MESIN CETAK OFFSET LEMBARAN (SHEET FEED OFFSET)

Teknologi Dan Rekayasa PRODUKSI GRAFIKA MENGOPERASIKAN MESIN CETAK OFFSET LEMBARAN (SHEET FEED OFFSET)

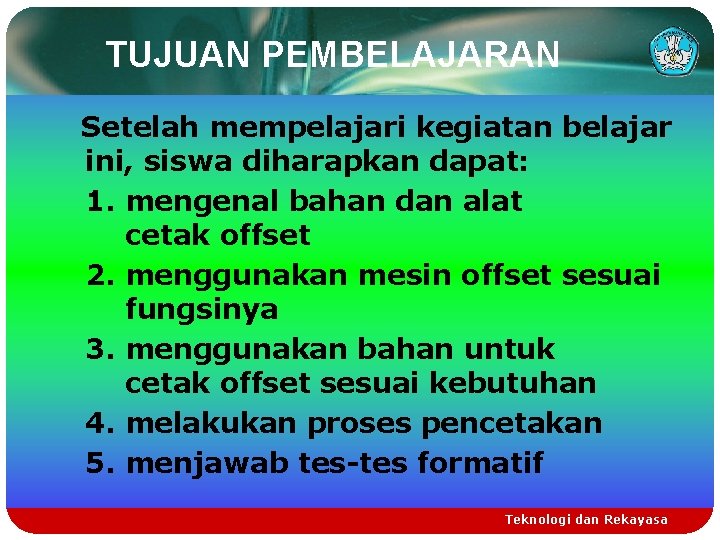

TUJUAN PEMBELAJARAN Setelah mempelajari kegiatan belajar ini, siswa diharapkan dapat: 1. mengenal bahan dan

TUJUAN PEMBELAJARAN Setelah mempelajari kegiatan belajar ini, siswa diharapkan dapat: 1. mengenal bahan dan alat cetak offset 2. menggunakan mesin offset sesuai fungsinya 3. menggunakan bahan untuk cetak offset sesuai kebutuhan 4. melakukan proses pencetakan 5. menjawab tes-tes formatif Teknologi dan Rekayasa

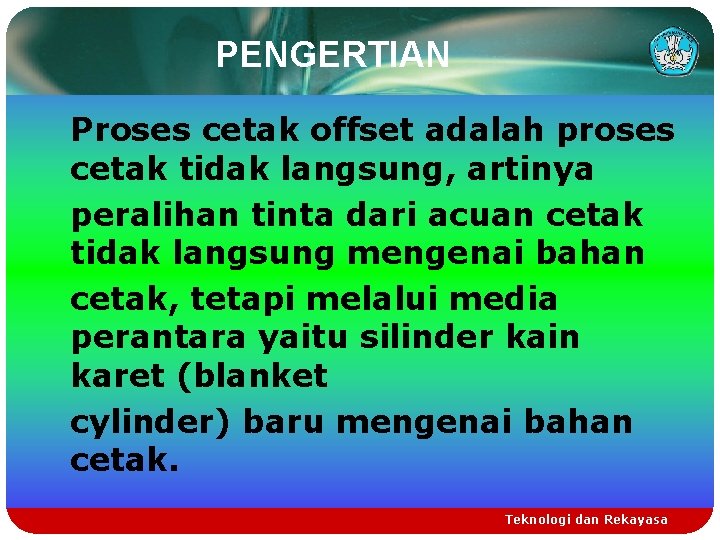

PENGERTIAN Proses cetak offset adalah proses cetak tidak langsung, artinya peralihan tinta dari acuan

PENGERTIAN Proses cetak offset adalah proses cetak tidak langsung, artinya peralihan tinta dari acuan cetak tidak langsung mengenai bahan cetak, tetapi melalui media perantara yaitu silinder kain karet (blanket cylinder) baru mengenai bahan cetak. Teknologi dan Rekayasa

KOMPETENSI DASAR 1. ALAT DAN BAHAN CETAK Mesin offset DH 47 L bahan-bahan cetak

KOMPETENSI DASAR 1. ALAT DAN BAHAN CETAK Mesin offset DH 47 L bahan-bahan cetak Teknologi dan Rekayasa

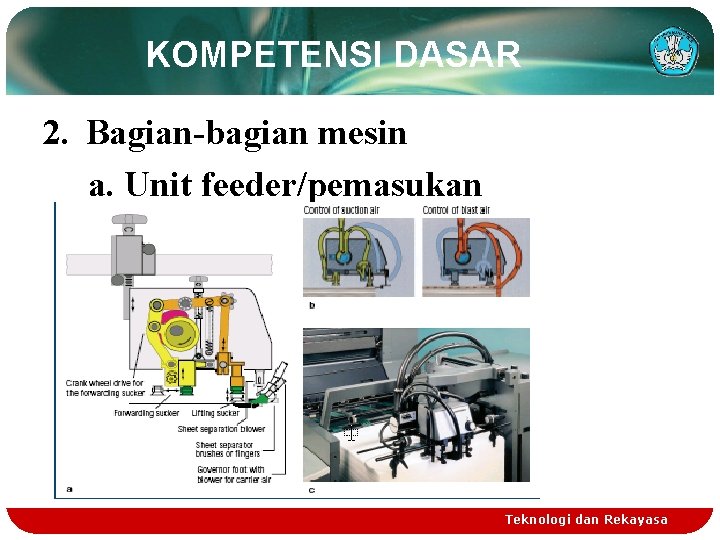

KOMPETENSI DASAR 2. Bagian-bagian mesin a. Unit feeder/pemasukan Teknologi dan Rekayasa

KOMPETENSI DASAR 2. Bagian-bagian mesin a. Unit feeder/pemasukan Teknologi dan Rekayasa

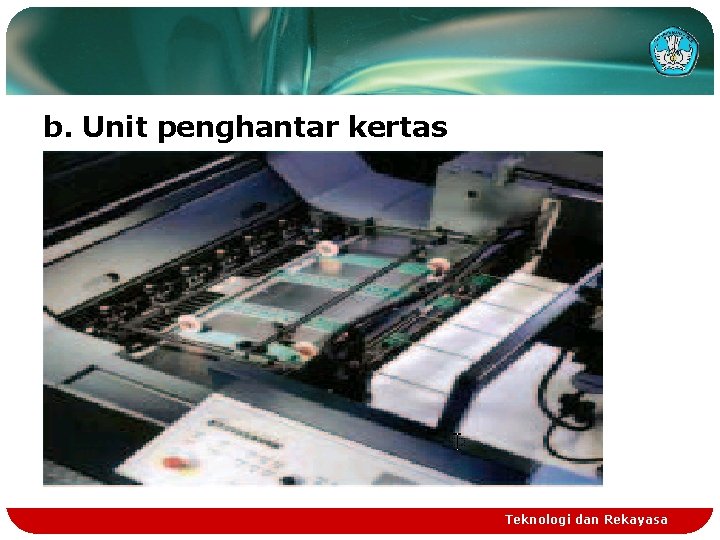

b. Unit penghantar kertas Teknologi dan Rekayasa

b. Unit penghantar kertas Teknologi dan Rekayasa

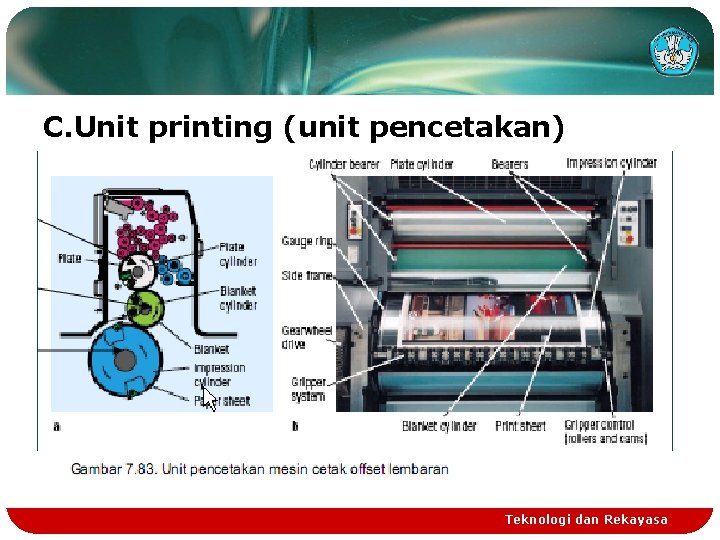

C. Unit printing (unit pencetakan) Teknologi dan Rekayasa

C. Unit printing (unit pencetakan) Teknologi dan Rekayasa

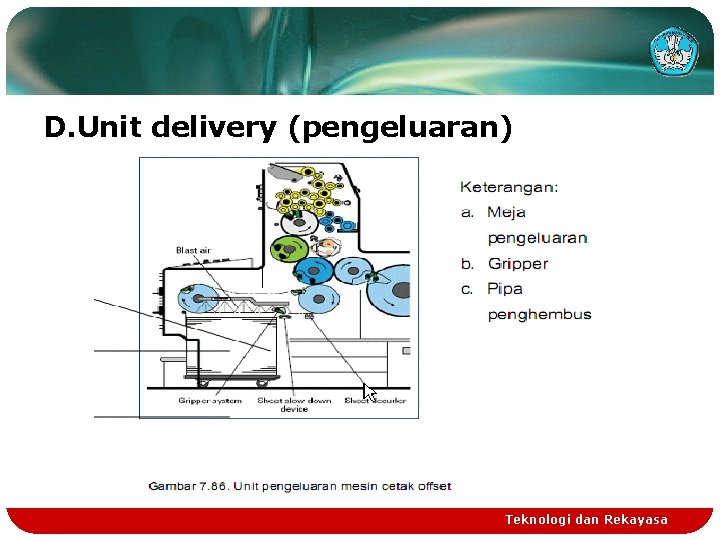

D. Unit delivery (pengeluaran) Teknologi dan Rekayasa

D. Unit delivery (pengeluaran) Teknologi dan Rekayasa

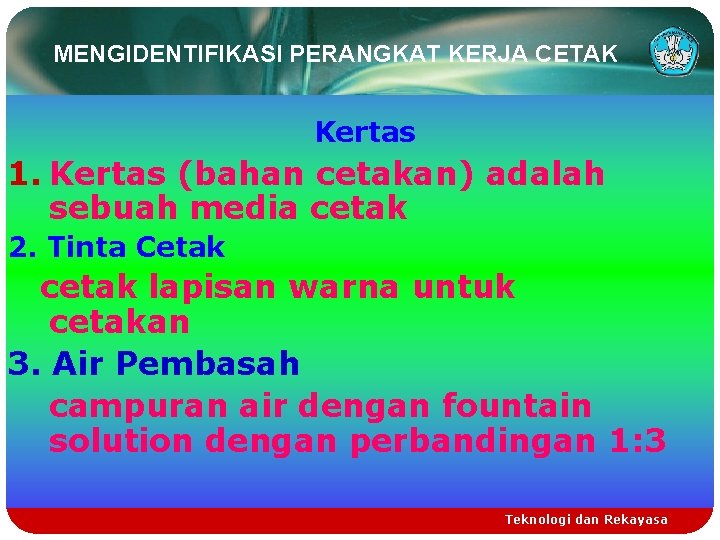

MENGIDENTIFIKASI PERANGKAT KERJA CETAK Kertas 1. Kertas (bahan cetakan) adalah sebuah media cetak 2.

MENGIDENTIFIKASI PERANGKAT KERJA CETAK Kertas 1. Kertas (bahan cetakan) adalah sebuah media cetak 2. Tinta Cetak cetak lapisan warna untuk cetakan 3. Air Pembasah campuran air dengan fountain solution dengan perbandingan 1: 3 Teknologi dan Rekayasa

4. WARNA hasil dari pemindahan tinta ke cetakan. 5. DENSITOMETRY memonitor hasil cetak 6.

4. WARNA hasil dari pemindahan tinta ke cetakan. 5. DENSITOMETRY memonitor hasil cetak 6. COLIORIMETRIC Penentuan warna hasil cetakan Teknologi dan Rekayasa

MEMBUAT LANGKAH-LANGKAH KERJA CETAK MESIN OFFSET 1 WARNA 1. Kertas disiapkan disusun pada unit

MEMBUAT LANGKAH-LANGKAH KERJA CETAK MESIN OFFSET 1 WARNA 1. Kertas disiapkan disusun pada unit pemasukan 2. Alat deteksi kertas rangkap (double sheet detector) dan alat Teknologi dan Rekayasa

MEMBUAT LANGKAH-LANGKAH KERJA CETAK MESIN OFFSET 1 WARNA 3. penanganan lainnya disesuaikan sesuai dengan

MEMBUAT LANGKAH-LANGKAH KERJA CETAK MESIN OFFSET 1 WARNA 3. penanganan lainnya disesuaikan sesuai dengan kebutuhan spesifik 4. Pelat cetak dipasang dan disesuaikan sesuai prosedur Teknologi dan Rekayasa

5. Bak Tinta cetak dipasang dan air pembasah 6. Cetak paper run / cetak

5. Bak Tinta cetak dipasang dan air pembasah 6. Cetak paper run / cetak coba, register dan kerataan tinta Teknologi dan Rekayasa

7. Hasil cetak-coba diperiksa sebaiknya 8. Contact line antar rolrol diperiksa sesuai ketentuan Teknologi

7. Hasil cetak-coba diperiksa sebaiknya 8. Contact line antar rolrol diperiksa sesuai ketentuan Teknologi dan Rekayasa

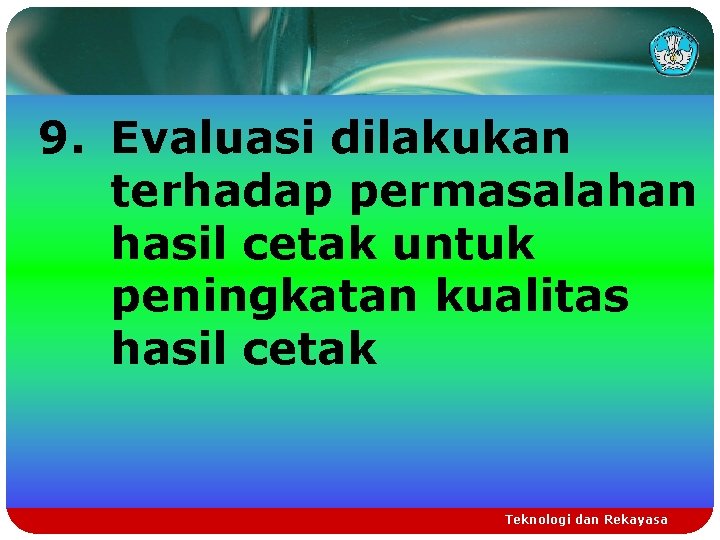

9. Evaluasi dilakukan terhadap permasalahan hasil cetak untuk peningkatan kualitas hasil cetak Teknologi dan

9. Evaluasi dilakukan terhadap permasalahan hasil cetak untuk peningkatan kualitas hasil cetak Teknologi dan Rekayasa

MENGOPERASIKAN MESIN CETAK GAMBAR SKEMA UNIT-UNIT MESIN CETAK OFFSET Teknologi dan Rekayasa

MENGOPERASIKAN MESIN CETAK GAMBAR SKEMA UNIT-UNIT MESIN CETAK OFFSET Teknologi dan Rekayasa

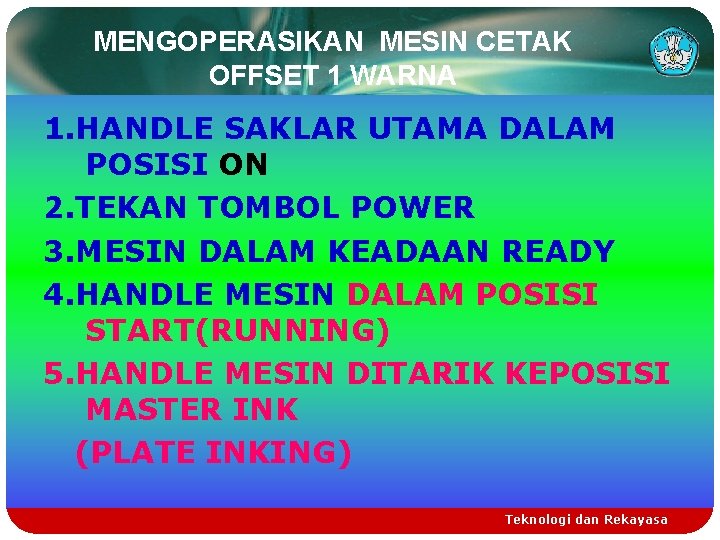

MENGOPERASIKAN MESIN CETAK OFFSET 1 WARNA 1. HANDLE SAKLAR UTAMA DALAM POSISI ON 2.

MENGOPERASIKAN MESIN CETAK OFFSET 1 WARNA 1. HANDLE SAKLAR UTAMA DALAM POSISI ON 2. TEKAN TOMBOL POWER 3. MESIN DALAM KEADAAN READY 4. HANDLE MESIN DALAM POSISI START(RUNNING) 5. HANDLE MESIN DITARIK KEPOSISI MASTER INK (PLATE INKING) Teknologi dan Rekayasa

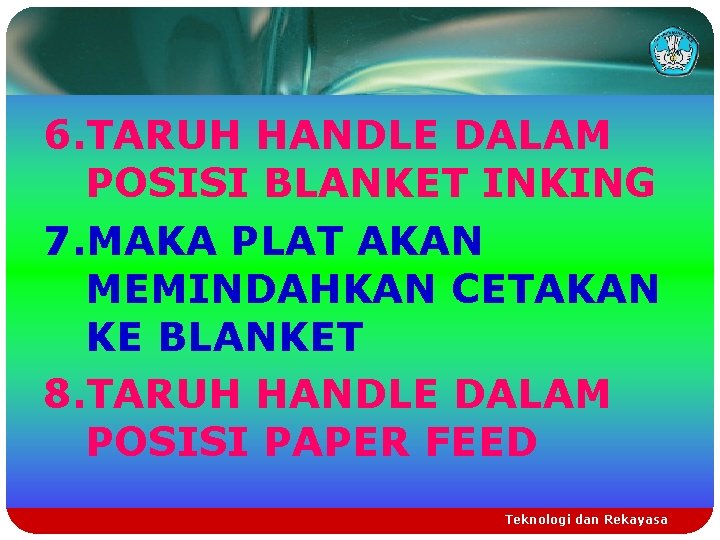

6. TARUH HANDLE DALAM POSISI BLANKET INKING 7. MAKA PLAT AKAN MEMINDAHKAN CETAKAN KE

6. TARUH HANDLE DALAM POSISI BLANKET INKING 7. MAKA PLAT AKAN MEMINDAHKAN CETAKAN KE BLANKET 8. TARUH HANDLE DALAM POSISI PAPER FEED Teknologi dan Rekayasa

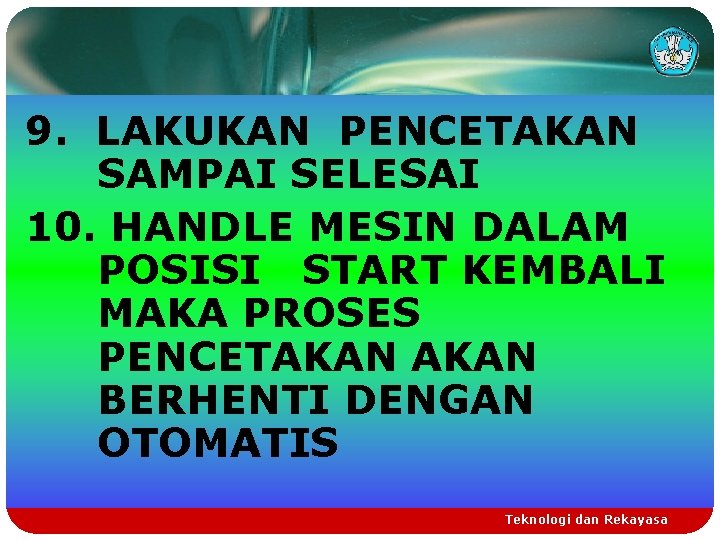

9. LAKUKAN PENCETAKAN SAMPAI SELESAI 10. HANDLE MESIN DALAM POSISI START KEMBALI MAKA PROSES

9. LAKUKAN PENCETAKAN SAMPAI SELESAI 10. HANDLE MESIN DALAM POSISI START KEMBALI MAKA PROSES PENCETAKAN BERHENTI DENGAN OTOMATIS Teknologi dan Rekayasa

MELAKUKAN ANALISA HASIL PRODUKSI DAN PERAWATAN SETELAH SELESAI CETAK 1. Hasil produksi dianalisa setelah

MELAKUKAN ANALISA HASIL PRODUKSI DAN PERAWATAN SETELAH SELESAI CETAK 1. Hasil produksi dianalisa setelah selesai cetak. 2. Kualitas hasil cetak dievaluasi sesuai contoh 3. Hasil produksi di catat dan didata menggunakan format yang telah ditetapkan Teknologi dan Rekayasa

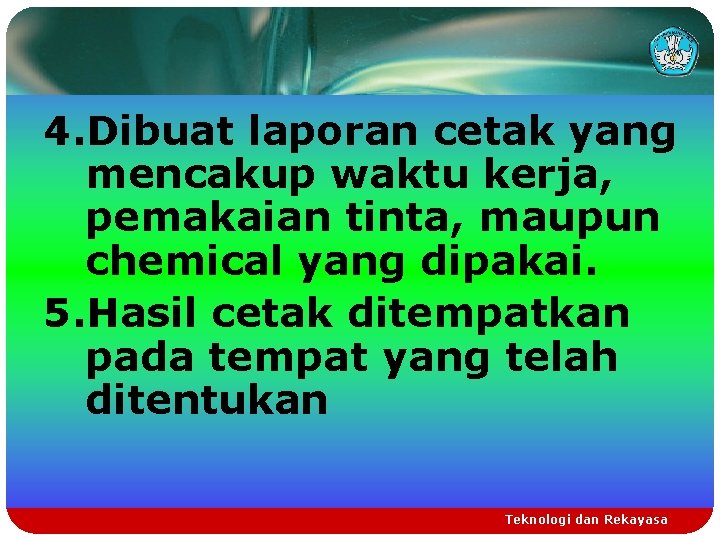

4. Dibuat laporan cetak yang mencakup waktu kerja, pemakaian tinta, maupun chemical yang dipakai.

4. Dibuat laporan cetak yang mencakup waktu kerja, pemakaian tinta, maupun chemical yang dipakai. 5. Hasil cetak ditempatkan pada tempat yang telah ditentukan Teknologi dan Rekayasa

Perawatan mesin 1. Mesin dibersihkan 2. Plate cetak dan blanket cetak dicuci dengan bahan

Perawatan mesin 1. Mesin dibersihkan 2. Plate cetak dan blanket cetak dicuci dengan bahan pencucian yang tepat 3. Kotoran tinta di mesin dibersihkan Teknologi dan Rekayasa

4. Rol-rol tinta dicuci 5. Mesin dibersihkan dirawat sesuai prosedur untuk pemakaian selanjutnya 6.

4. Rol-rol tinta dicuci 5. Mesin dibersihkan dirawat sesuai prosedur untuk pemakaian selanjutnya 6. Listrik dimatikan Teknologi dan Rekayasa
