Teknologi Bahan Elektrik KELOMPOK SAKLAR Group Member SAKLAR
Teknologi Bahan Elektrik KELOMPOK SAKLAR
Group Member
SAKLAR Komponen listrik yang dapat menghubungkan dan memutuskan arus listrik. Saklar memiliki potongan konduktif (biasanya logam) yang disebut kontak atau terminal yang menyentuh untuk menutup dan membuka koneksi. Secara mendasar semua saklar melakukan kontak nyala | padam (on off) dalam berbagai cara berbeda, tapi tiap saklar melakukan tugas sama, yakni membuka dan menutup sirkuit listrik. Beberapa saklar yang melakukan kontak berbeda, dinamakan sesuai dengan bentuk, fungsi, dan atau cara operasinya.
Macam-Macam Saklar SPST (single-pole single-throw) switch SPST Rocker Switch SPST Toggle Switch SPST Key Switch SPST DIP (dual in-line package) switch PTM (push to make) switch PTB (push to break) switch SPDT (single-pole double-throw) switch SPDT Toggle Switch SPDT Slide Switch SPDT Micro Switch DPST (double-pole single-throw) switch DPST Rocker Switch DPDT (double-pole double-throw) switch DPDT Slide Switch TPST (triple-pole single-throw) switch MPST (multi-pole single-throw) switch | push-button
SIMBOL SAKLAR DAN TOMBOLTEKAN (PUSH BUTTON) TIPE UMUM
SPST (Single-Pole Single -Throw) Switch

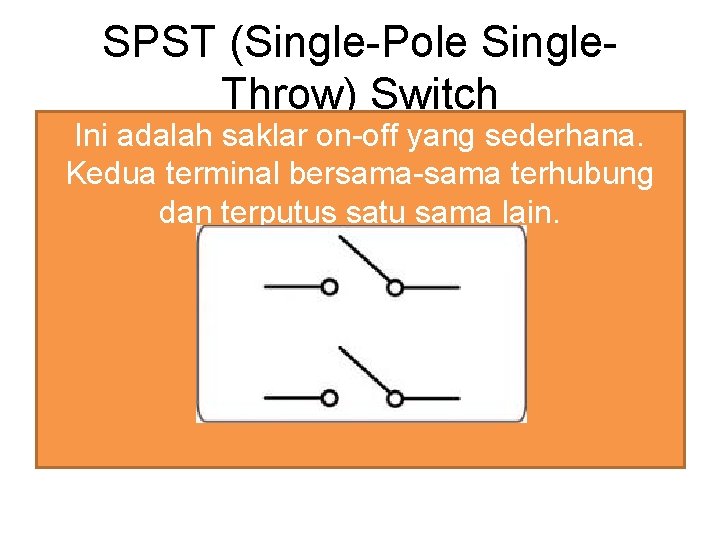

SPST (Single-Pole Single. Throw) Switch Ini adalah saklar on-off yang sederhana. Kedua terminal bersama-sama terhubung dan terputus satu sama lain.

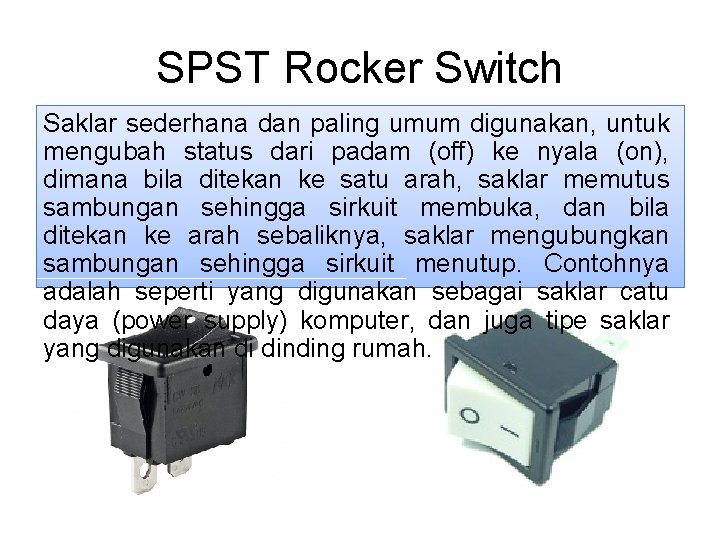

SPST Rocker Switch Saklar sederhana dan paling umum digunakan, untuk mengubah status dari padam (off) ke nyala (on), dimana bila ditekan ke satu arah, saklar memutus sambungan sehingga sirkuit membuka, dan bila ditekan ke arah sebaliknya, saklar mengubungkan sambungan sehingga sirkuit menutup. Contohnya adalah seperti yang digunakan sebagai saklar catu daya (power supply) komputer, dan juga tipe saklar yang digunakan di dinding rumah.

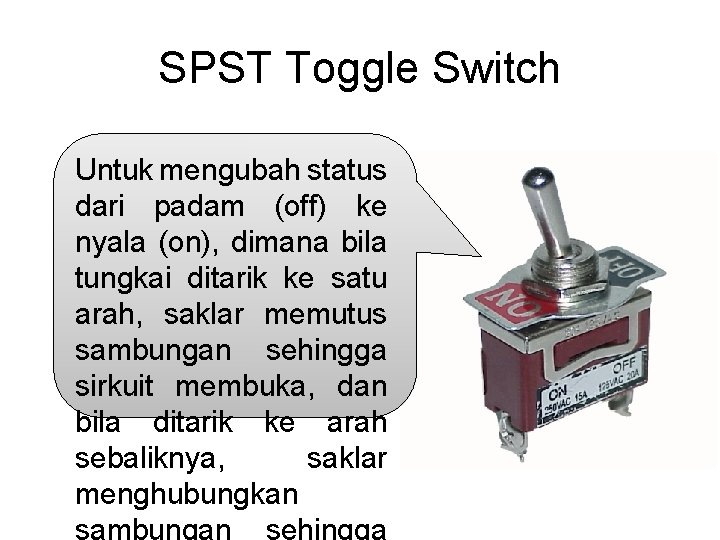

SPST Toggle Switch Untuk mengubah status dari padam (off) ke nyala (on), dimana bila tungkai ditarik ke satu arah, saklar memutus sambungan sehingga sirkuit membuka, dan bila ditarik ke arah sebaliknya, saklar menghubungkan
SPST Key Switch m a l a d r i s g adi n h u f r i e n B i n. a k r k u a t u l k a l Sak gai ben e m d e t i a m i l ( s berb a t h a a b l r a k untu manan te hnya ad an k a o t a g n n n o u g C pe i d. k ) y a t t i r n g yan kunci ko secu i t r r e l. i a l p b k e o a s s m i n a a g d a r b o e t s o m a ped
SPST DIP (Dual In-Line Package) Switch Saklar i n digunaka i umumnya (printed n pada PCB | papancircuit board) rangkaia tercetak n e untuk me lektronik, konfigura ilih berbagai Contohn si operasi. y adalah seperti a digunaka y ang n kompute pada PCB r.
PTM (Push To Make) Switch PTM (push to make) switch atau NOPB (normaly-open pushbutton) adalah tombol menutup sirkuit bila ditekan. Contoh tombol PTM | NOPB adalah seperti yang digunakan sebagai tombol klakson
PTB (Push To-Break) Switch PTB (push to-break) switch) atau NCPB (normalyclose push-button) adalah tombol yang membuka sirkuit bila ditekan. Jika tekanan dilepaskan atau terjadi tekanan berikutnya, maka akan menormalkan kembali tombol ke posisi semula dan sirkuit kembali ke status semula. Contoh tombol PTB | NCPB adalah seperti yang digunakan sebagai tombol penyala lampu penerangan-dalam pada pintu kulkas dan pintu mobil, dimana lampu padam bila pintu ditutup dan sebaliknya menyala bila pintu dibuka.
SPDT (Single-Pole Double. Throw) Switch
SPDT (Single-Pole Double. Throw) Switch SPDT (single-pole double-throw) switch Umumnya digunakan sebagai saklar pemilih (selector) dua sirkuit, atau sebagai pengganti pasangan dua saklar SPST untuk efisiensi.
Berbagai Macam SPDT Switch SP roc DT sw ker itc h SPDT slide switch SPDT micro switch SPDT toggle
SPDT Micro Switch Contoh penggunaan SPDT micro switch adalah sebagai saklar keselamatan (safety switch) yang menghindarkan dan mencegah peguna dari sengatan listrik yang tak perlu terjadi dan menahan arus listrik terus-menerus
DPST Doube-Pole Single. Throw)Switch
DPST (Doube-Pole Single. Throw) Switch Saklar kutub-ganda lemparan-tunggal. Digunakan untuk memutus atau menghubungkan sambung dua jalur kelistrikan sekaligus. Biasanya satu kutub untuk listrik positif dan satu kutub untuk listrik negatif.
Contoh DPST Switch DPST rocker switch DPST slide switch
DPDT (Double-Pole Double-Throw) Switch
DPDT (double-pole doublethrow) switch Saklar kutub-ganda lemparan-ganda. Umumnya digunakan sebagai saklar pemilih (selector) dua sirkuit, atau sebagai pengganti pasangan dua saklar SPDT atau
DPDT Slide Switch Contoh saklar geser DPDT adalah seperti yang digunakan sebagai saklar pemilih lampu belok (turn
TPST (triple-pole singlethrow) switch
TPST (Triple-Pole Single. Throw) Switch Saklar kutub-t iga lempar an-tung gal. Diguna kan un tuk memut us atau mengh ubungk an tiga jal ur kelis trikan sekalig us.
MPST (Multi-Pole Single. Throw) Switch
MPST (Multi-Pole Single-Throw) Switch MPST atau t ombo digun l kutu akan b ran untuk meng gkap memu hubu tus at ngkan bebe au samb rapa jalur k ung elistri sekal kan igus
THANKS FOR THE ATTENTION
Pertanyaan 1. Desta: perbedaan single pole dan double pole 2. Rico: perbedaan PTB dan PTM 3. Yahya: dalam mobil menggunakan switch apa?

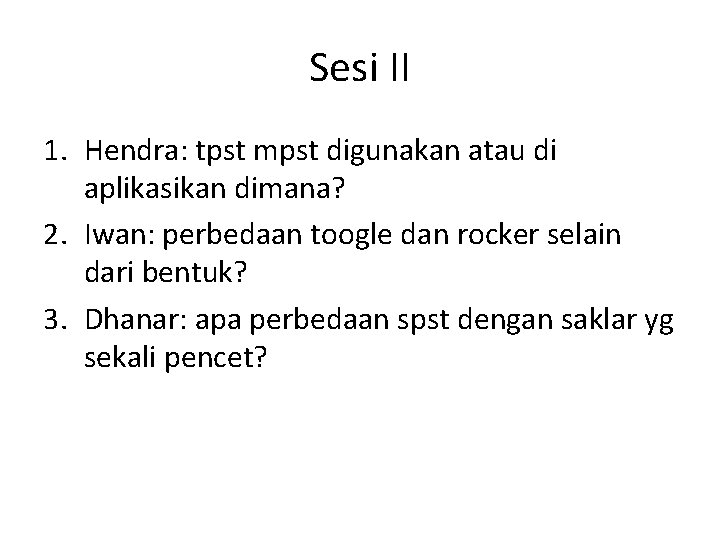

Sesi II 1. Hendra: tpst mpst digunakan atau di aplikasikan dimana? 2. Iwan: perbedaan toogle dan rocker selain dari bentuk? 3. Dhanar: apa perbedaan spst dengan saklar yg sekali pencet?
Sesi III 1. Kholid: saklar yg dipake di lampu rumah 2. Surya: antara saklar yg lain bisa dikombinasikan atau tidak 3. Riza: tulisan di toogle switch Visit more artikel Blog. ub. ac. id/ardi 93
