TEKNİK RESİM
TEKNİK RESİM NEDİR? �Teknik resim, üretilen bir parçanın biçimini, boyutlarını, diğer özelliklerini ve kullanılmaya hazır halini belirten çizgisel resimdi.
çizi
STANDARTLAR �Teknik çizimlerde birlik sağlamak amacıyla çizimde kullanılan araç ve gereç ile çizim tekniklerinde getirilen kurallara standat denir.
�Türkiye’de, Türk Standartları Enstitüsü (TSE) teknik resimle ilgili kurallara standartlar getirmiştir. Uluslar Arası Standartlar Federasyonu (ISO) kurulmuştur.
Teknik Resim Standarları �Resim kağıtları �Çizgiler �Normlar (Yazı) �Semboller
Resim Kağıtları
Çizgi Çeşitleri Adı Kullanıldığı Yerler Kalın sürekli çizgi Görünen çerçeveler ve ayrıntıların gösterilmesinde kullanılır. İnce sürekli çizgi Ölçü çizgisi, ölçü sınır çizgisi, kılavuz çizgisi, taramalar ve çevre çizgilerde kullanılır. Serbest el çizgisi Kroki çiziminde kullanılır. Orta kesik çizgi Görünmeyen çevreler ve ayrıntılarda kullanılır. İnce noktalı çizgi Daire eksenlerinin gösterilmesinde kullanılır.
TEMEL ARAÇ VE GEREÇLER �Resim Tahtası ve Resim Masaları �T Cetveli �Gönyeler �Kalemler �Cetveller �Pergel Takımı �Açı Gönyesi �Yatay Cetveli (Pistole) �Bant ve Raptiye �Resim Kağıtları
Resim Tahtası ve Resim Masaları
T Cetveli �Yatay çizgiler çizmeye ve gönyelere kızaklık etmeye yarar.
Gönyeler �Resim çiziminde iki çeşit standart gönye vardır. Bu gönyeler 30 -60 lık ve 45 lik gönye olarak adlandırılır.
Kalemler Teknik resimde çizgi çizmek ve yazı yazmak için kullanılır. Kurşun kalemler grafitten yapılmış olup sertlik derecesine göre aşağıdaki çeşitlere ayrılmıştır. Sert kalemler : 9 H-8 H-7 H-6 H-5 H-4 H Orta sert kalemler : 3 H-2 H-H-F-HB-B Yumuşak kalemler : 2 B-3 B-4 B-5 B-6 B-7 B
Cetveller � Teknik resimde milimetrik ve bölüntülü cetveller kullanılır. Çeşitli boy, biçim ve malzemeden yapılan cetveller; ölçme, kontrol ve ölçülerin resim kağıdına iletme aracı olarak kullanılır.
pergel �Dairenin ve yayların çiziminde, bölme ve taşıma işlerinde kullanılan çizim aletlerine pergel denir.
Açı Gönyesi �Açıların ölçümü çizimi ve taşınmasında kullanılır.
Yay Cetveli (Pistole) �Pergel ile çizilemeyen eğrilerin çiziminde kullanılır.
İZ DÜŞÜMLER �Bir cismin bir düzlem üzerine düşürülen görüntüsüne iz düşümü denir.
Konik İz Düşümü � Bir merkezden çıkan ışınlar cismin çerçeve ve kenarlarından geçerek o cismin görüntüsünü bir düzlem üzerine düşürürse buna konik iz düşümü denir.
Eğik İz Düşümü � Paralel ışınlar iz düşüm düzlemine eğik olarak gelirse elde edilen iz düşüme eğik iz düşümü denir.
Dik İz Düşümü
PERSPEKTİF �Bir cismin üç boyutunun tek görünüşte belirten resimlere perspektif denir.

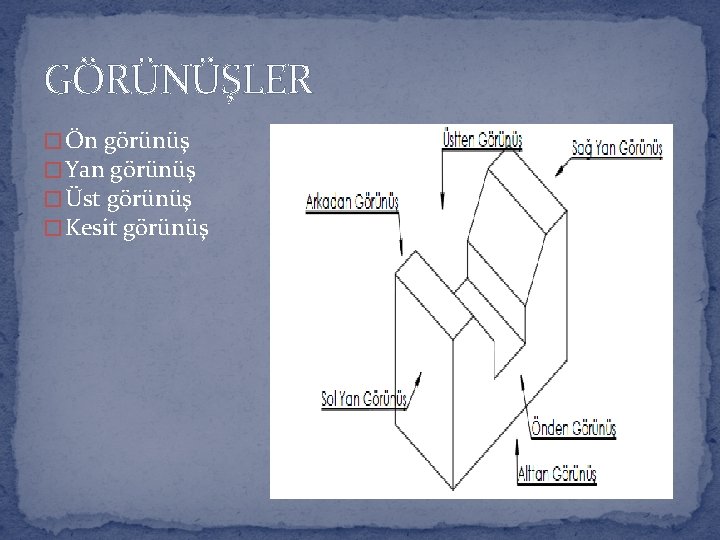

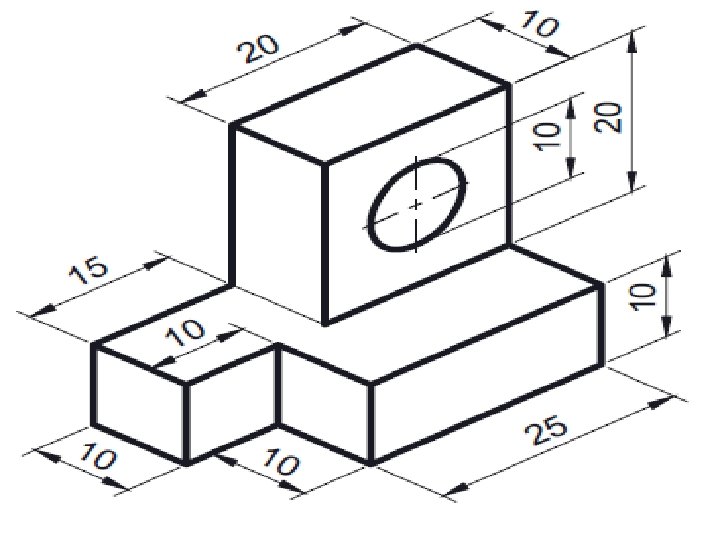

ÖLÇÜLENDİRME � Ölçü araçları ile bir cismin gerçek boyutlarının resmin üzerinde gösterilmesine ölçülendirilme denir.
Ölçülendirilme Esasları �Ölçüler görünüşlerin dışına konulmalıdır. �Ölçüler ana kenarlar ve eksenlere göre verilmelidir. �Parçanın yapımı için gerekli ölçüler konulmalı ve çeşitli görünüşlerde tekrar yazılmalıdır. �Büyüterek ve küçültülerek çizilmiş resimlerde verilen ölçüler, parçanın gerçek ölçüleri olmalıdır.
Ölçü Çizgileri
ÖLÇEK �Büyültülerek veya küçültülerek çizilen resimlere ölçeklendirme denir. Gerçek büyüklükte çizilen resimlerin ölçekleri 1: 1’dir.
