TEKNISK Teknisk gjennomgang BELEGNINGSSTEIN HELLER Underlag til dekker
![TEKNISK TEKNISK](https://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-1.jpg)
TEKNISK
![Teknisk gjennomgang BELEGNINGSSTEIN HELLER • Underlag til dekker • Masseutskifting • Legging av belegningsstein Teknisk gjennomgang BELEGNINGSSTEIN HELLER • Underlag til dekker • Masseutskifting • Legging av belegningsstein](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-2.jpg)

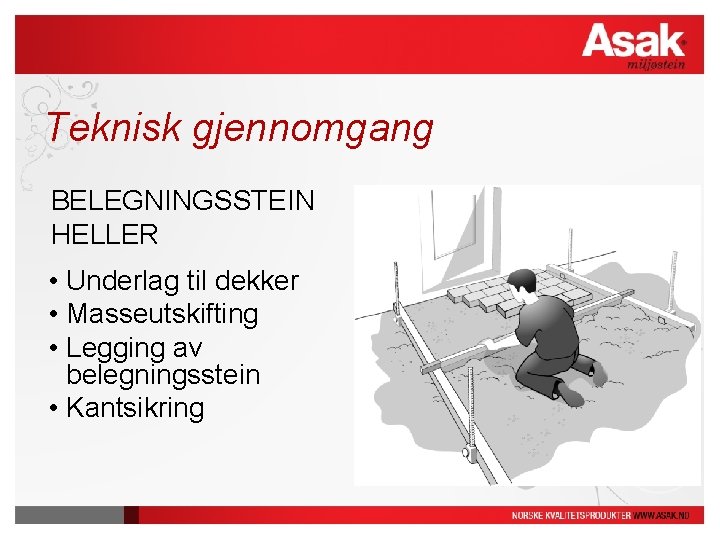

Teknisk gjennomgang BELEGNINGSSTEIN HELLER • Underlag til dekker • Masseutskifting • Legging av belegningsstein • Kantsikring
![Teknisk gjennomgang STØTTEMUR / HAGEMUR Støttemur • Etablering av såle • Montering av støttemur Teknisk gjennomgang STØTTEMUR / HAGEMUR Støttemur • Etablering av såle • Montering av støttemur](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-3.jpg)
Teknisk gjennomgang STØTTEMUR / HAGEMUR Støttemur • Etablering av såle • Montering av støttemur • Buer • Hjørner Hagemur • Setting av hagemurer
![Belegningsstein og heller Belegningsstein og heller](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-4.jpg)

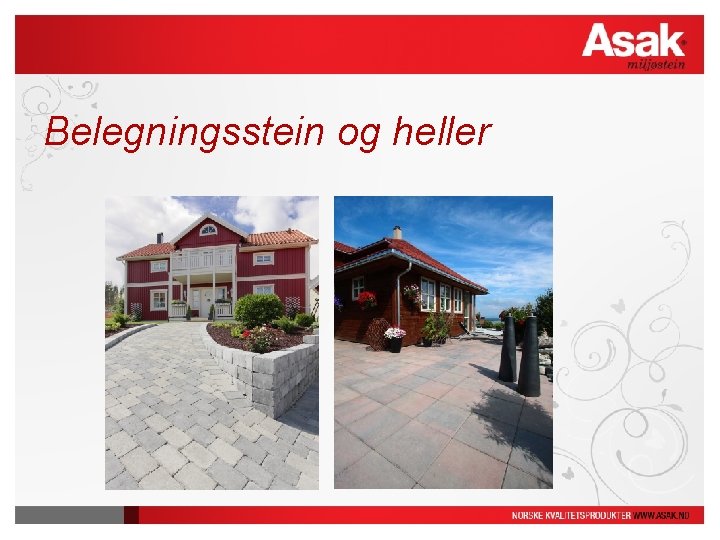

Belegningsstein og heller
![Underlag til dekker Planlegging • • • Mål opp arealet Hvor skal vi begynne? Underlag til dekker Planlegging • • • Mål opp arealet Hvor skal vi begynne?](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-5.jpg)

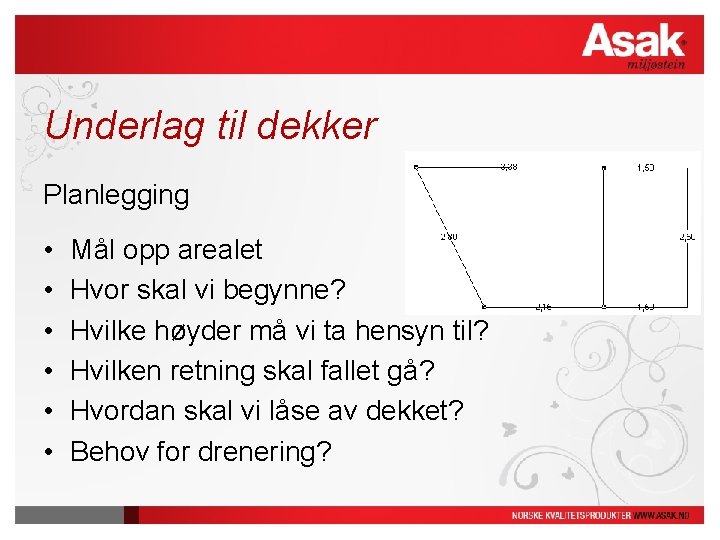

Underlag til dekker Planlegging • • • Mål opp arealet Hvor skal vi begynne? Hvilke høyder må vi ta hensyn til? Hvilken retning skal fallet gå? Hvordan skal vi låse av dekket? Behov for drenering?
![Underlag til dekker Vurdering av stedlige masser • Fjern ”dårlige” masser og rett av Underlag til dekker Vurdering av stedlige masser • Fjern ”dårlige” masser og rett av](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-6.jpg)

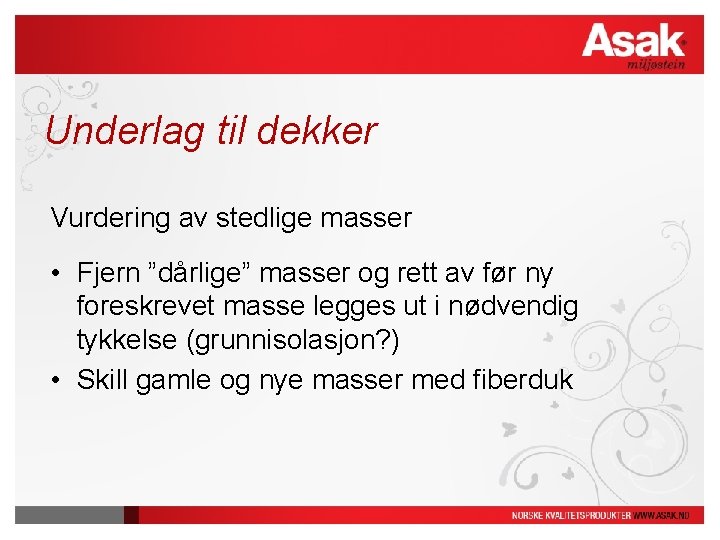

Underlag til dekker Vurdering av stedlige masser • Fjern ”dårlige” masser og rett av før ny foreskrevet masse legges ut i nødvendig tykkelse (grunnisolasjon? ) • Skill gamle og nye masser med fiberduk
![Masseutskifting Masseutskifting](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-7.jpg)

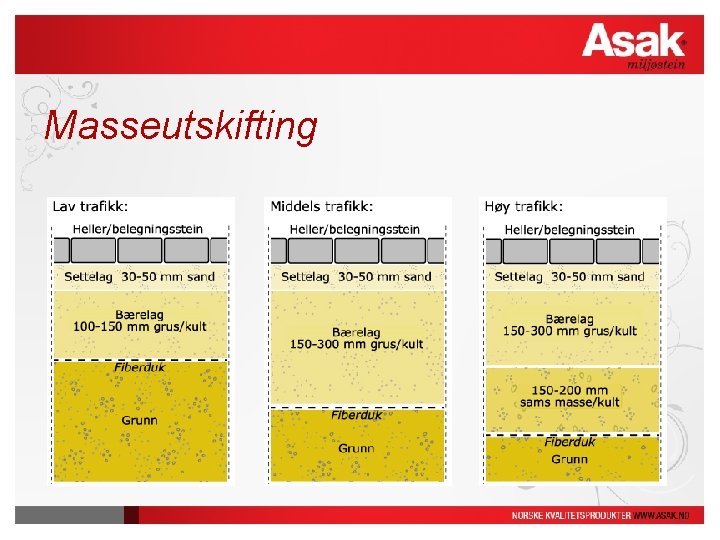

Masseutskifting
![Masseutskifting Private gårdsrom Settelag: • 3 -5 cm ferdig komprimert • 0 -8 mm. Masseutskifting Private gårdsrom Settelag: • 3 -5 cm ferdig komprimert • 0 -8 mm.](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-8.jpg)

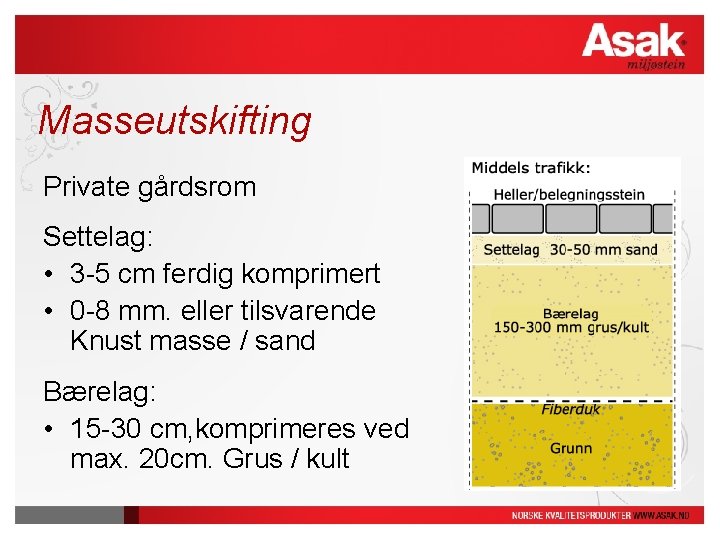

Masseutskifting Private gårdsrom Settelag: • 3 -5 cm ferdig komprimert • 0 -8 mm. eller tilsvarende Knust masse / sand Bærelag: • 15 -30 cm, komprimeres ved max. 20 cm. Grus / kult
![Komprimering • Ved hver 20 cm. • To vandringer • Vekten på hoppetussa bør Komprimering • Ved hver 20 cm. • To vandringer • Vekten på hoppetussa bør](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-9.jpg)

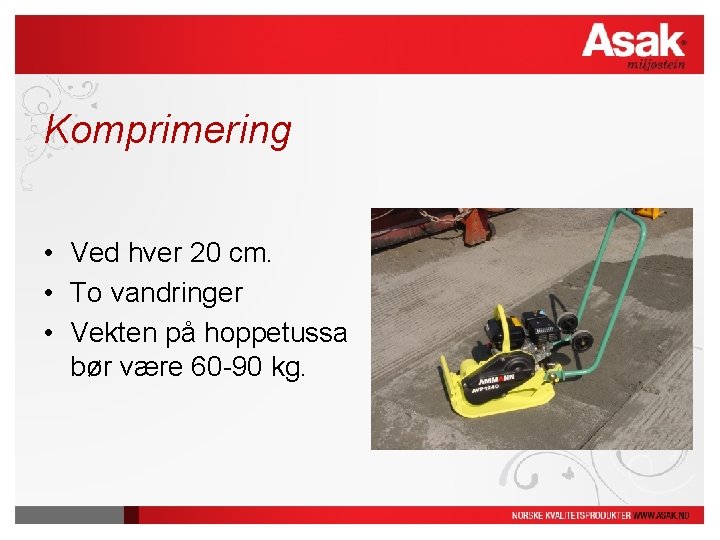

Komprimering • Ved hver 20 cm. • To vandringer • Vekten på hoppetussa bør være 60 -90 kg.
![Avretting • Bruk lekter av tre eller stålrør • Pass på fall og høyder Avretting • Bruk lekter av tre eller stålrør • Pass på fall og høyder](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-10.jpg)

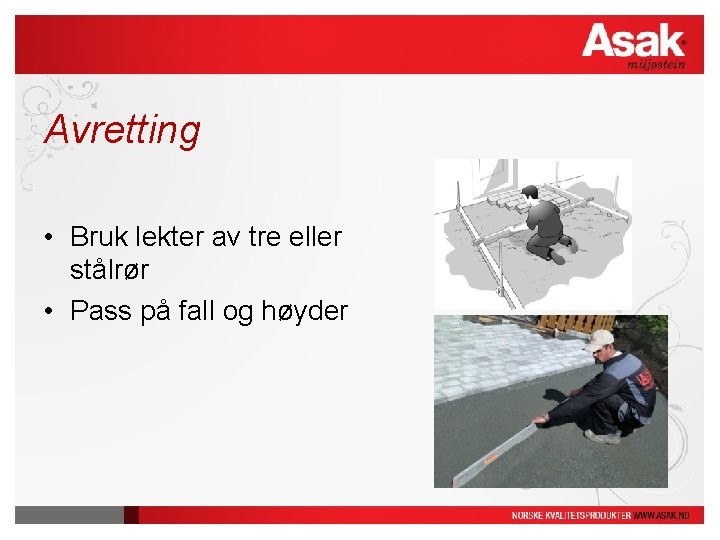

Avretting • Bruk lekter av tre eller stålrør • Pass på fall og høyder
![Legging • Bland stein fra flere paller samtidig • Bruk snorer for å få Legging • Bland stein fra flere paller samtidig • Bruk snorer for å få](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-11.jpg)

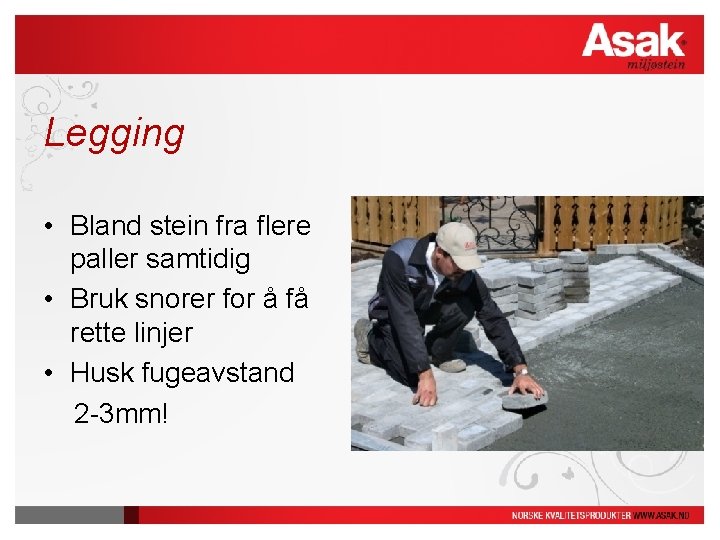

Legging • Bland stein fra flere paller samtidig • Bruk snorer for å få rette linjer • Husk fugeavstand 2 -3 mm!
![Tilpasning • Gjøres enklest med steinsaks. Mindre biter tilpasses med vinkelkutter • Det finnes Tilpasning • Gjøres enklest med steinsaks. Mindre biter tilpasses med vinkelkutter • Det finnes](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-12.jpg)

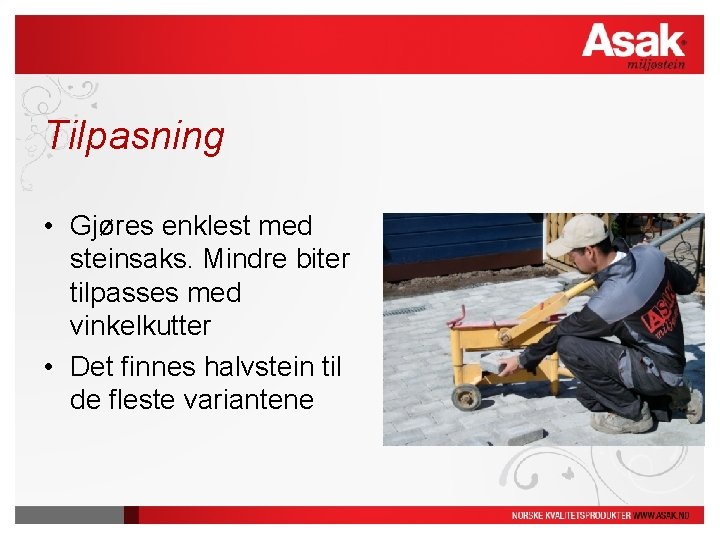

Tilpasning • Gjøres enklest med steinsaks. Mindre biter tilpasses med vinkelkutter • Det finnes halvstein til de fleste variantene
![Fuging • • Må gjøres når det er tørt! 10 -15 m 2 per Fuging • • Må gjøres når det er tørt! 10 -15 m 2 per](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-13.jpg)

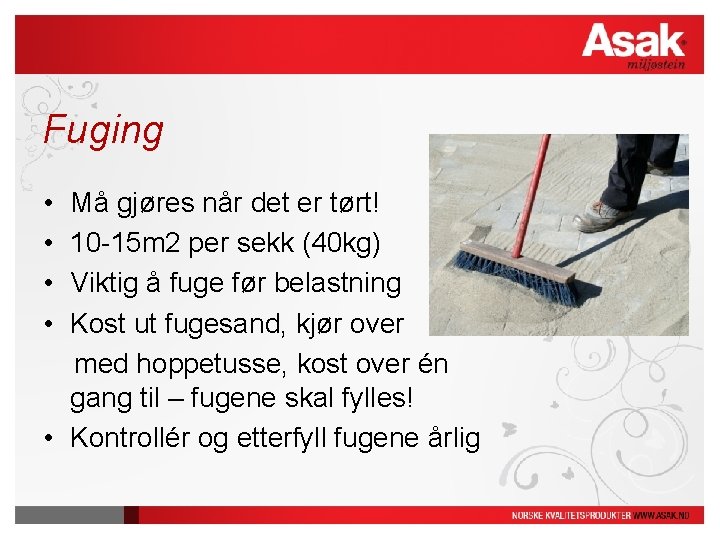

Fuging • • Må gjøres når det er tørt! 10 -15 m 2 per sekk (40 kg) Viktig å fuge før belastning Kost ut fugesand, kjør over med hoppetusse, kost over én gang til – fugene skal fylles! • Kontrollér og etterfyll fugene årlig
![Fugesandens funksjon • Hindre kantavskalling • Hindre vanngjennomtrengning til underlaget • Fordele belastningen på Fugesandens funksjon • Hindre kantavskalling • Hindre vanngjennomtrengning til underlaget • Fordele belastningen på](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-14.jpg)

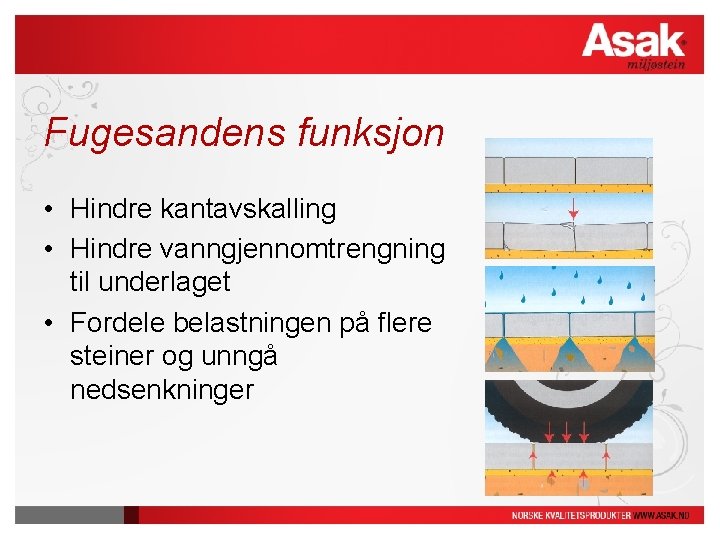

Fugesandens funksjon • Hindre kantavskalling • Hindre vanngjennomtrengning til underlaget • Fordele belastningen på flere steiner og unngå nedsenkninger
![Oppbygging Oppbygging](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-15.jpg)

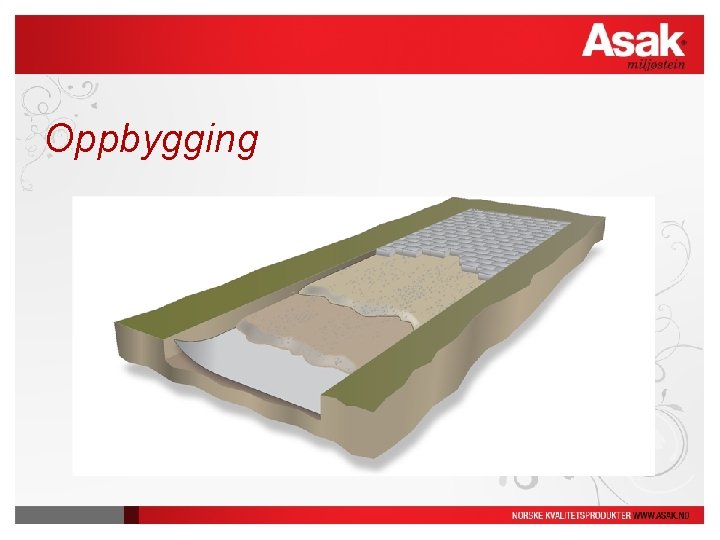

Oppbygging
![Kantsikring • Settes i jordfuktig betong • Fordel å sette før man legger stein Kantsikring • Settes i jordfuktig betong • Fordel å sette før man legger stein](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-16.jpg)

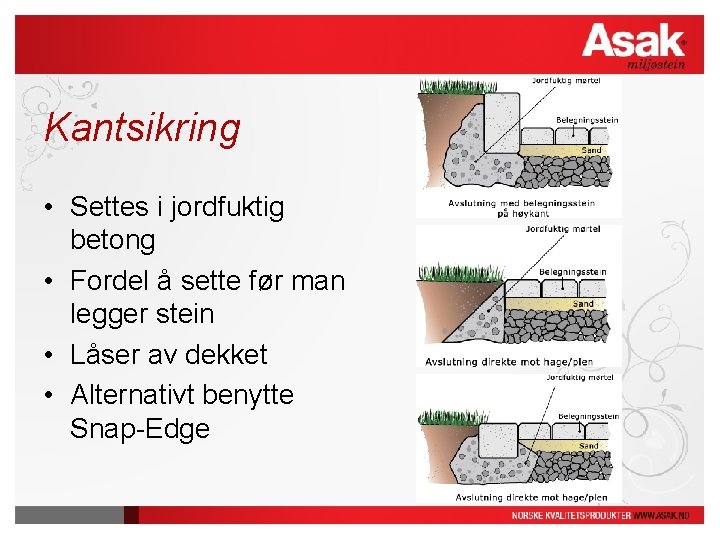

Kantsikring • Settes i jordfuktig betong • Fordel å sette før man legger stein • Låser av dekket • Alternativt benytte Snap-Edge
![Støttemur Støttemur](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-17.jpg)

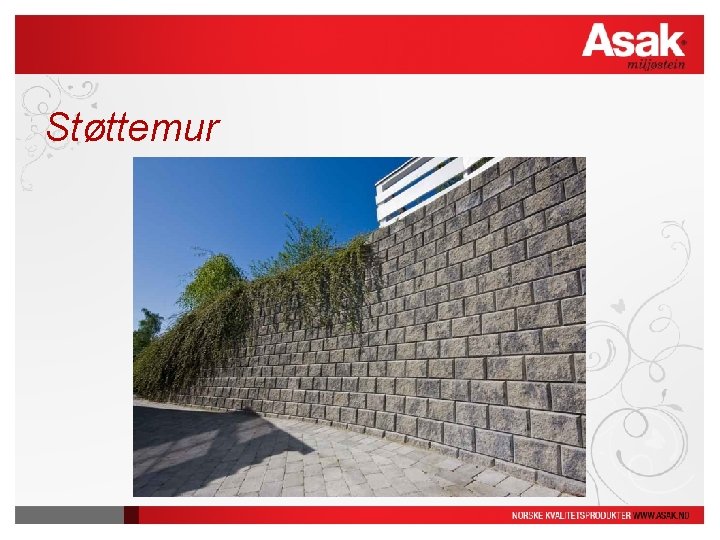

Støttemur
![Vurdering • Eksisterende masser • Fare for telehiv • Konsekvens ved en evt. kollaps Vurdering • Eksisterende masser • Fare for telehiv • Konsekvens ved en evt. kollaps](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-18.jpg)

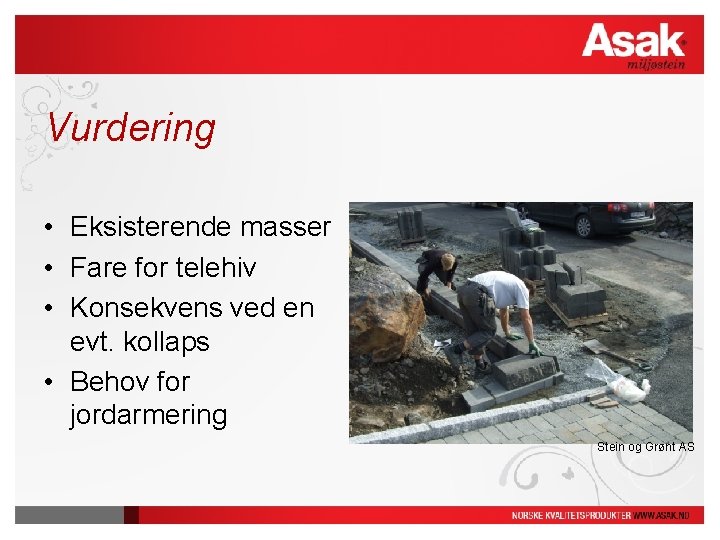

Vurdering • Eksisterende masser • Fare for telehiv • Konsekvens ved en evt. kollaps • Behov for jordarmering Stein og Grønt AS
![Planlegging • Oppmåling • Behov for grunnisolasjon, og eventuelt hvor? • Grunnforhold / behov Planlegging • Oppmåling • Behov for grunnisolasjon, og eventuelt hvor? • Grunnforhold / behov](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-19.jpg)

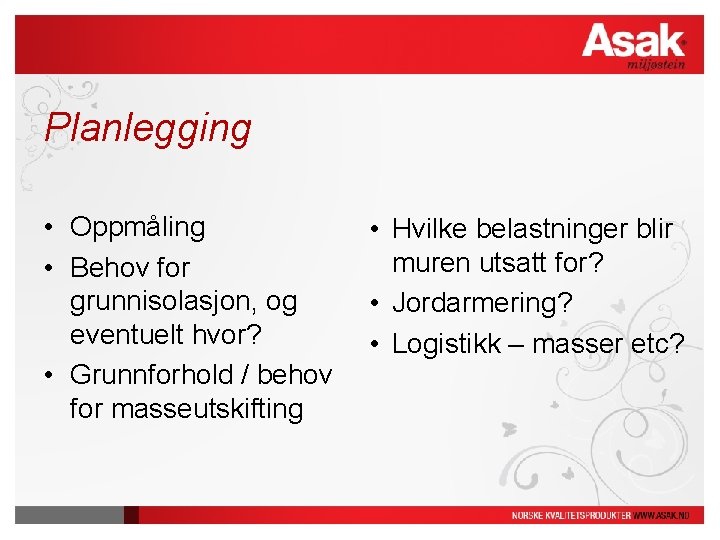

Planlegging • Oppmåling • Behov for grunnisolasjon, og eventuelt hvor? • Grunnforhold / behov for masseutskifting • Hvilke belastninger blir muren utsatt for? • Jordarmering? • Logistikk – masser etc?
![Grunnarbeid • Grunnforhold / masser • Fare for telehiv / behov for grunnisolasjon • Grunnarbeid • Grunnforhold / masser • Fare for telehiv / behov for grunnisolasjon •](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-20.jpg)

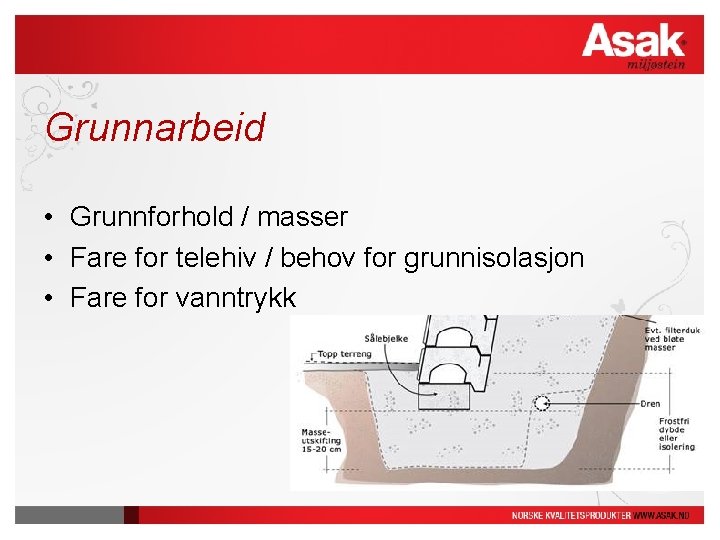

Grunnarbeid • Grunnforhold / masser • Fare for telehiv / behov for grunnisolasjon • Fare for vanntrykk
![Bakfylling • • Fiberduk Pukk”pute” Første skift Tilbakefylling og komprimering • Bakfyllingsmasse Bakfylling • • Fiberduk Pukk”pute” Første skift Tilbakefylling og komprimering • Bakfyllingsmasse](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-21.jpg)

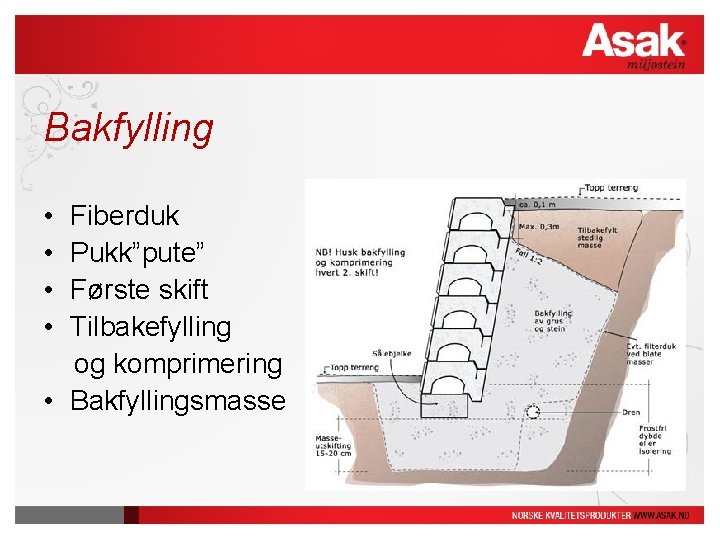

Bakfylling • • Fiberduk Pukk”pute” Første skift Tilbakefylling og komprimering • Bakfyllingsmasse
![Jordarmering? Avhenger av: • Helling ovenfor mur • Belastning på toppen av muren • Jordarmering? Avhenger av: • Helling ovenfor mur • Belastning på toppen av muren •](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-22.jpg)

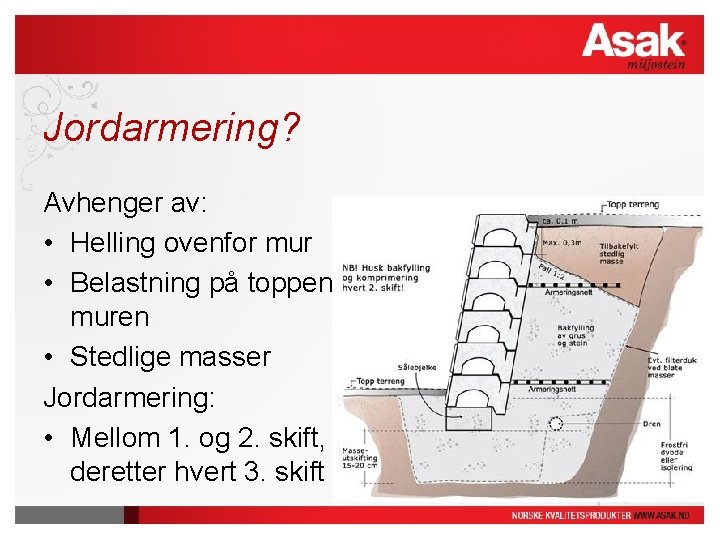

Jordarmering? Avhenger av: • Helling ovenfor mur • Belastning på toppen av muren • Stedlige masser Jordarmering: • Mellom 1. og 2. skift, deretter hvert 3. skift
![Etablering av såle Sålebjelke • Settes på pute av pukk • Komprimeres og avrettes Etablering av såle Sålebjelke • Settes på pute av pukk • Komprimeres og avrettes](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-23.jpg)

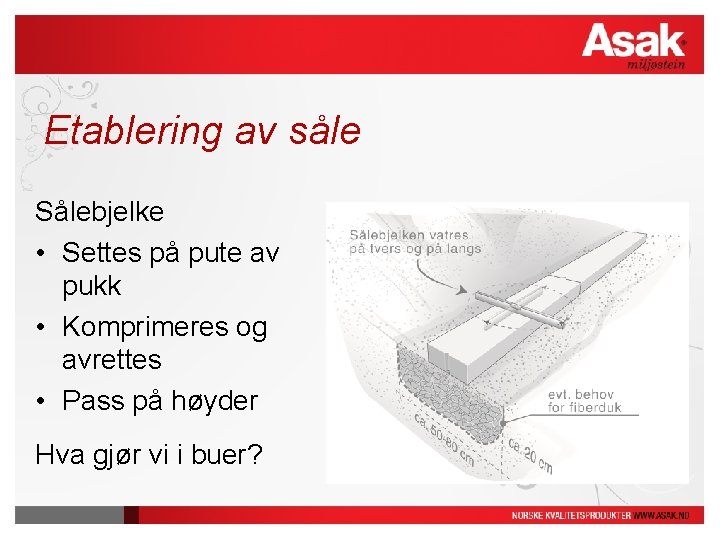

Etablering av såle Sålebjelke • Settes på pute av pukk • Komprimeres og avrettes • Pass på høyder Hva gjør vi i buer?
![Trapping av såle Trapping av såle](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-24.jpg)

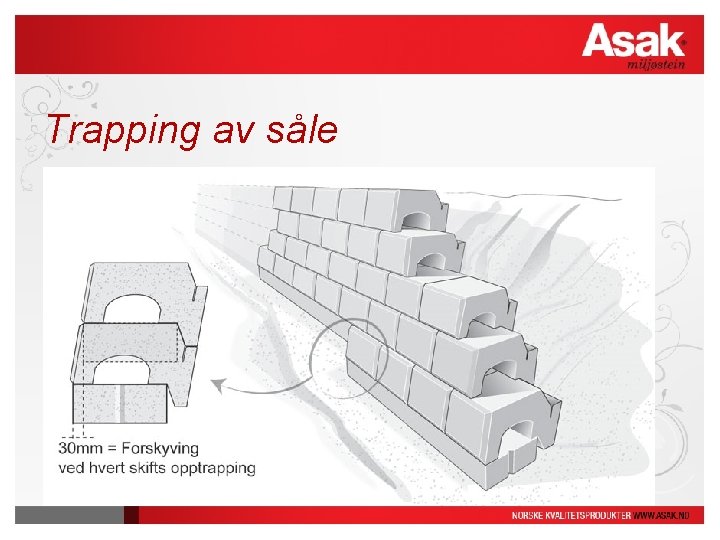

Trapping av såle
![Montering • Stablemur • Ingen tunge løft eller spesialutstyr • Enkel montering • Halvforbandt Montering • Stablemur • Ingen tunge løft eller spesialutstyr • Enkel montering • Halvforbandt](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-25.jpg)

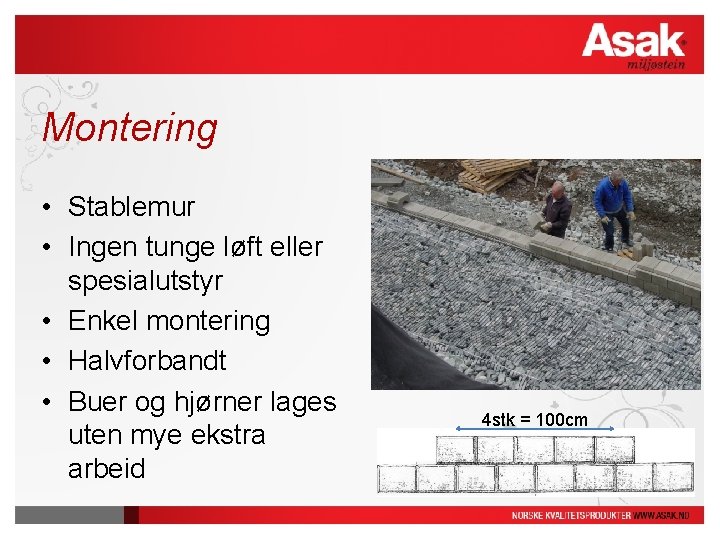

Montering • Stablemur • Ingen tunge løft eller spesialutstyr • Enkel montering • Halvforbandt • Buer og hjørner lages uten mye ekstra arbeid 4 stk = 100 cm
![Bue • Utvendige buer • Samme gjæring i samme skift • Hva med innvendige Bue • Utvendige buer • Samme gjæring i samme skift • Hva med innvendige](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-26.jpg)

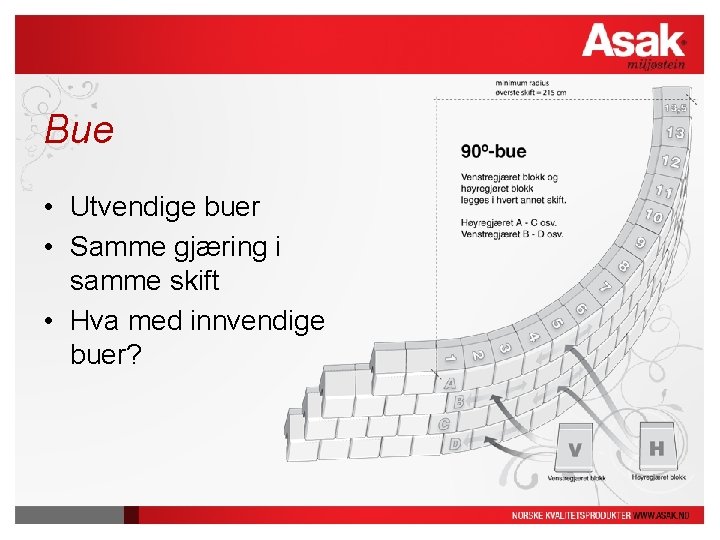

Bue • Utvendige buer • Samme gjæring i samme skift • Hva med innvendige buer?
![Hjørne Ministøttemur Grå • Samme blokk for utvendig og innvendig hjørne • 4 ulike Hjørne Ministøttemur Grå • Samme blokk for utvendig og innvendig hjørne • 4 ulike](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-27.jpg)

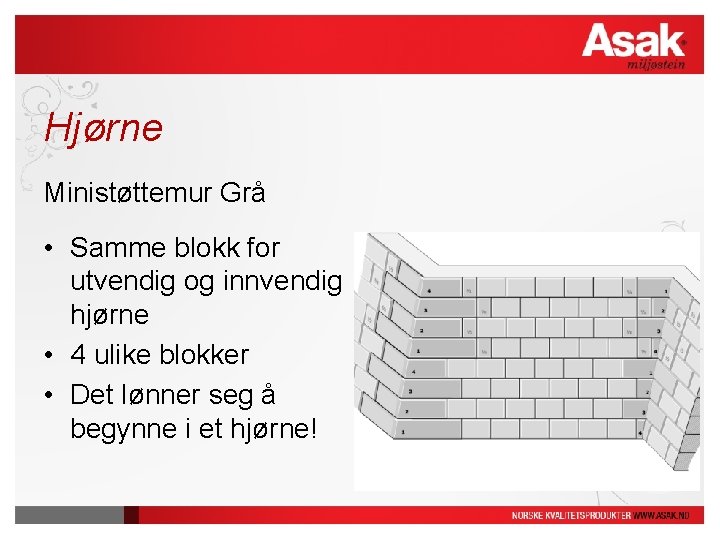

Hjørne Ministøttemur Grå • Samme blokk for utvendig og innvendig hjørne • 4 ulike blokker • Det lønner seg å begynne i et hjørne!
![Hjørne Mini Exclusive • To blokker = 1 hjørne • Låses med plastkile • Hjørne Mini Exclusive • To blokker = 1 hjørne • Låses med plastkile •](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-28.jpg)

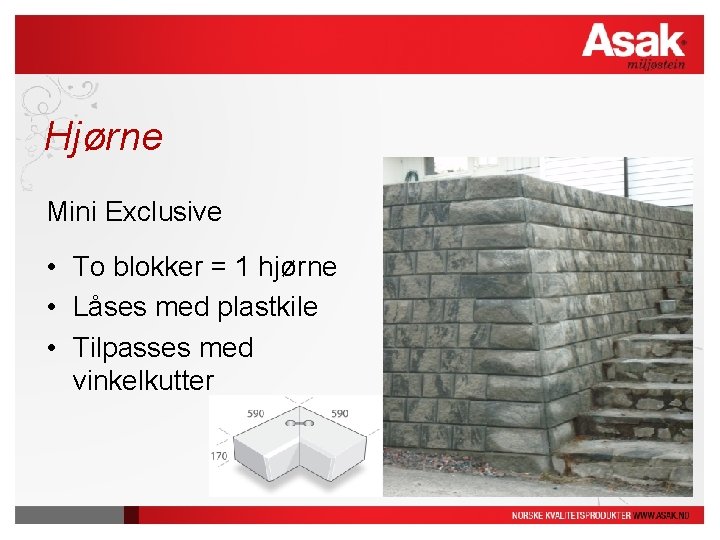

Hjørne Mini Exclusive • To blokker = 1 hjørne • Låses med plastkile • Tilpasses med vinkelkutter
![Hagemur Hagemur](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-29.jpg)

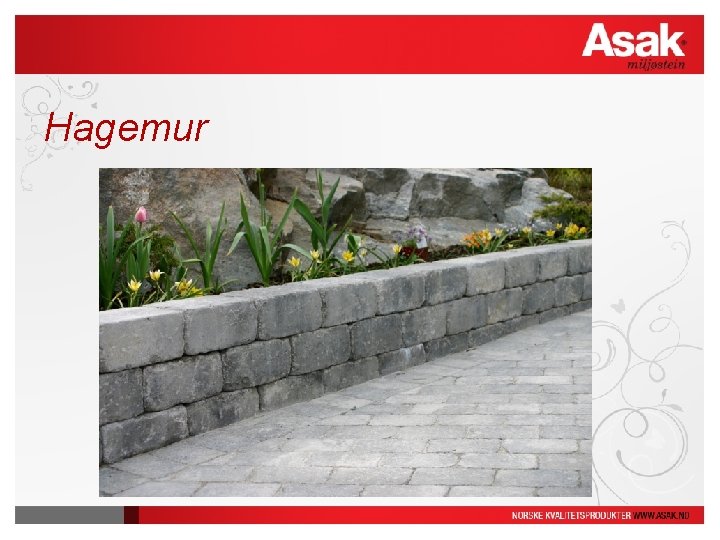

Hagemur
![Fasett og Herregård Mur • Høyde max 80 -100 cm • Kan limes • Fasett og Herregård Mur • Høyde max 80 -100 cm • Kan limes •](http://slidetodoc.com/presentation_image/58e7f94331d965a726c091329939259d/image-30.jpg)

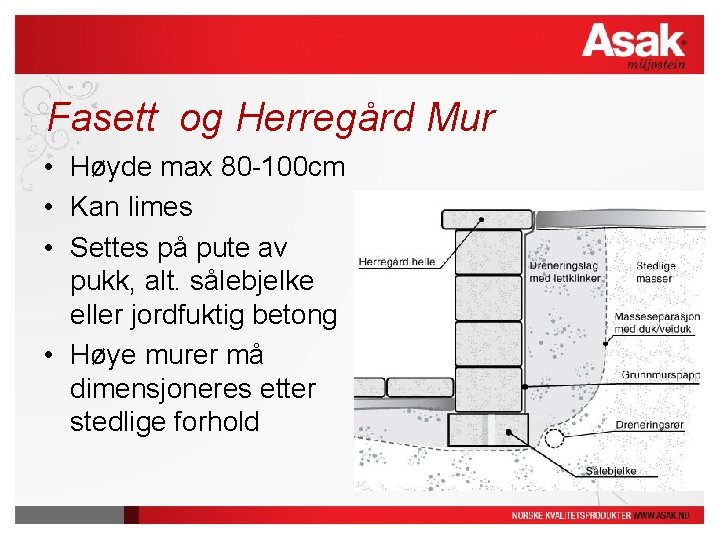

Fasett og Herregård Mur • Høyde max 80 -100 cm • Kan limes • Settes på pute av pukk, alt. sålebjelke eller jordfuktig betong • Høye murer må dimensjoneres etter stedlige forhold
