TEKNIK PENULISAN LAPORAN PENELITIAN Kristyadi

TEKNIK PENULISAN LAPORAN PENELITIAN Kristyadi

2 Tujuan Laporan Penelitian O Merupakan pertanggungjawaban ilmiah O Pertanggungjawaban administrasi O Sebagai dokumen

2 Tujuan Laporan Penelitian O Merupakan pertanggungjawaban ilmiah O Pertanggungjawaban administrasi O Sebagai dokumen tertulis lengkap tentang proses penelitian

Jenis Laporan Penelitian : merupakan laporan hasil penelitian ilmiah yang disusun berdasarkan kaidah-kaidah ilmiah

Jenis Laporan Penelitian : merupakan laporan hasil penelitian ilmiah yang disusun berdasarkan kaidah-kaidah ilmiah tertentu. Konsumen Hasil Penelitian : Ø Masyarakat Umum. Ø Sponsor Penelitian. Ø Masyarakat Ilmiah. Jenis Laporan Ilmiah : Ø Laporan Lengkap (Monograf). Ø Artikel Ilmiah. Ø Laporan Ringkas (Summary Report). Ø Laporan untuk Administrator dan Pembuat Keputusan.

Monograf Laporan hasil penelitian yang lengkap mencakup / berisi : 1) proses penelitian secara

Monograf Laporan hasil penelitian yang lengkap mencakup / berisi : 1) proses penelitian secara menyeluruh dengan mengutarakan semua teknik dan pengalaman peneliti dalam melaksanakan penelitian. 2) teknik penulisan harus menjelaskan hal-hal yang sebenarnya terjadi. 3) menjelaskan hal-hal yang sebenarnya terjadi di setiap tahap analisis misalnya tentang peggantian/penukaran teknik/model yang digunakan. 4) menyampaikan kegagalan yang dialami dan kendala yang dihadapi.

Artikel Ilmiah : adalah perasan (inti sari) dari laporan lengkap (monograf), yang disusun lebih

Artikel Ilmiah : adalah perasan (inti sari) dari laporan lengkap (monograf), yang disusun lebih padat dan disesuaikan dengan jumlah halaman yang disediakan dalam jurnal ilmiah. Laporan Ringkas (Summary Report) : adalah laporan yang disusun atau ditulis kembali berdasarkan artikel ilmiah atau studi-studi yang berkenaan dengan kepentingan masyarakat dalam bentuk yang mudah dipahami dan dengan bahasa yang tidak terlalu teknis. Laporan ini hanya memuat temuan-temuan utama saja tanpa menyajikan desain dan metode yang dipakai dalam melakukan penelitian.

Laporan untuk Administrator dan Pembuat Keputusan : adalah laporan yang memuat tentang hal-hal penting

Laporan untuk Administrator dan Pembuat Keputusan : adalah laporan yang memuat tentang hal-hal penting dalam pembuatan keputusan oleh pihak pimpinan. Laporan ini tidak perlu dalam bentuk lengkap, karena pihak administrator dan pembuat kebijakan tidak memerlukan laporan demikian.

7 Persyaratan penulisan O Dimulai dengan sifat: jujur dan itikad baik O Ditulis berdasarkan

7 Persyaratan penulisan O Dimulai dengan sifat: jujur dan itikad baik O Ditulis berdasarkan fakta dan data yang nyata O Laporan penelitian tidak “menyesatkan” O “Mencari yang sebenarnya” bukan “Mencari yang sebaiknya” O Penampilan (lay out) menarik O Hindari hal-hal yang dapat membingungkan dan mengganggu

8 Persiapan penulisan Sebelum penulisan: O Review hasil analisis (pengolahan data) Siapkan: tabel-tabel kesimpulan

8 Persiapan penulisan Sebelum penulisan: O Review hasil analisis (pengolahan data) Siapkan: tabel-tabel kesimpulan (sementara) O Buat kerangka (outline) Mengorganisir pemikiran agar laporan logis, sistematis dalam Bab dan sub. Bab

9 Penulisan Laporan O Tulis laporan dalam tahapan (konsep ke- 1, ke-2, dst. )

9 Penulisan Laporan O Tulis laporan dalam tahapan (konsep ke- 1, ke-2, dst. ) O Mulai dengan menulis Hasil dan Kesimpulan O Selesai konsep ke-1, periksa kesimpulan dan saran apakah sesuai berdasarkan temuan O Selesai konsep terakhir, periksa laporan final, kelengkapan, overlap, ketelitian, logis, sistematis, lay out, kerapihan

Contoh format : Bahan Pendahuluan (Preliminary Materials) 1. Halaman judul 2. Halaman Pengesahan 3.

Contoh format : Bahan Pendahuluan (Preliminary Materials) 1. Halaman judul 2. Halaman Pengesahan 3. Kata Pengantar 4. Daftar isi 5. Daftar tabel 6. Daftar gambar/ilustrasi atau diagram-diagram 7. Abstrak Gambar laporan (Body of the paper) Bab I. Pendahuluan A. Permasalahan B. Rumusan permasalahan C. Tujuan penelitian

Bab II. Penelaahan Kepustakaan/Kajian Pustaka A. Penemuan yang lalu B. Teori yang mendasari C.

Bab II. Penelaahan Kepustakaan/Kajian Pustaka A. Penemuan yang lalu B. Teori yang mendasari C. Ringkasan dan kerangka pikir peneliti D. Hipotesis Bab III. Metodologi A. Pemilihan subjek, populasi, sampel (cuplikan) dan teknik sampling (teknik pencuplikan) B. Desain dan pendekatan penelitian C. Pengumpulan data

Bab IV. Pelaksanaan Penelitian A. Validasi instrumen B. Pengumpulan dan penyajian data C. Analisis

Bab IV. Pelaksanaan Penelitian A. Validasi instrumen B. Pengumpulan dan penyajian data C. Analisis data D. Hasil analisis Bab V. Hasil Penelitian dan Pembahasan A. Hasil penelitian B. Pembahasan C. Diskusi Bab VI Kesimpulan dan Saran Ucapan Terima Kasih Daftar Pustaka Lampiran

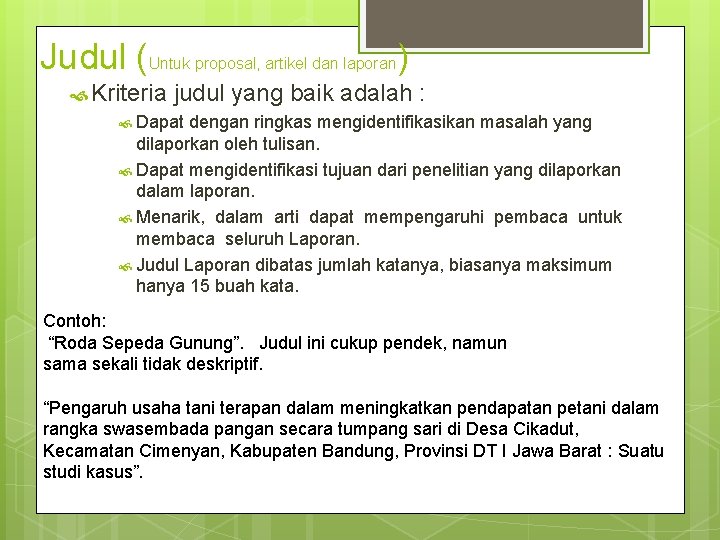

Judul (Untuk proposal, artikel dan laporan) Kriteria judul yang baik adalah : Dapat dengan

Judul (Untuk proposal, artikel dan laporan) Kriteria judul yang baik adalah : Dapat dengan ringkas mengidentifikasikan masalah yang dilaporkan oleh tulisan. Dapat mengidentifikasi tujuan dari penelitian yang dilaporkan dalam laporan. Menarik, dalam arti dapat mempengaruhi pembaca untuk membaca seluruh Laporan. Judul Laporan dibatas jumlah katanya, biasanya maksimum hanya 15 buah kata. Contoh: “Roda Sepeda Gunung”. Judul ini cukup pendek, namun sama sekali tidak deskriptif. “Pengaruh usaha tani terapan dalam meningkatkan pendapatan petani dalam rangka swasembada pangan secara tumpang sari di Desa Cikadut, Kecamatan Cimenyan, Kabupaten Bandung, Provinsi DT I Jawa Barat : Suatu studi kasus”.

14 Kata Pengantar O Menguraikan secara singkat: O Maksud laporan penelitian O Garis besar

14 Kata Pengantar O Menguraikan secara singkat: O Maksud laporan penelitian O Garis besar proses penelitian O Ucapan terima kasih dan penghargaan kepada pihak yang mendukung baik individu maupun institusi secara teknikal, administratif dan finansial O Harapan dari hasil penelitian

15 Abstrak � Judul, nama para peneliti � Berisi ringkasan + 200 - 250

15 Abstrak � Judul, nama para peneliti � Berisi ringkasan + 200 - 250 kata � Memberi gambaran penting temuan dari unsur utama � Bisa satu paragraf atau beberapa paragraf yang terdiri dari: masalah yang diteliti, tujuan (umum), lokasi penelitian, desain, metode, temuan utama (ada nilai kemaknaan), dan kesimpulan � Dibagian bawah abstrak ada 3 -5 kata kunci (kata- kata pokok relevansi yang diteliti dengan keilmuan) � Untuk pelacakan sistem informasi ilmiah

Abstrak yang baik memiliki beberapa ciri, antara lain (Tarkus Suganda) : 1. Konsisten dengan

Abstrak yang baik memiliki beberapa ciri, antara lain (Tarkus Suganda) : 1. Konsisten dengan isi artikel. Jangan sampai terjadi ada data atau pernyataan di dalam Abstrak berbeda dengan apa yang ditulis di dalam naskahnya. 2. Bersifat self explanatory (cukup jelas dengan sendirinya), tanpa harus merujuk ke dalam naskahnya apalagi ke daftar pustaka. Sebagai contoh, kata-kata demikian tidak baik dimunculkan di dalam abstrak : “. . . . faktor-faktor dominan yang menentukannya, akan dibahas lebih jauh dalam artikel lengkapnya” ”. . . Hasil menunjukkan bahwa ditemukan faktor X yang tepat untuk peningkatan hasil”

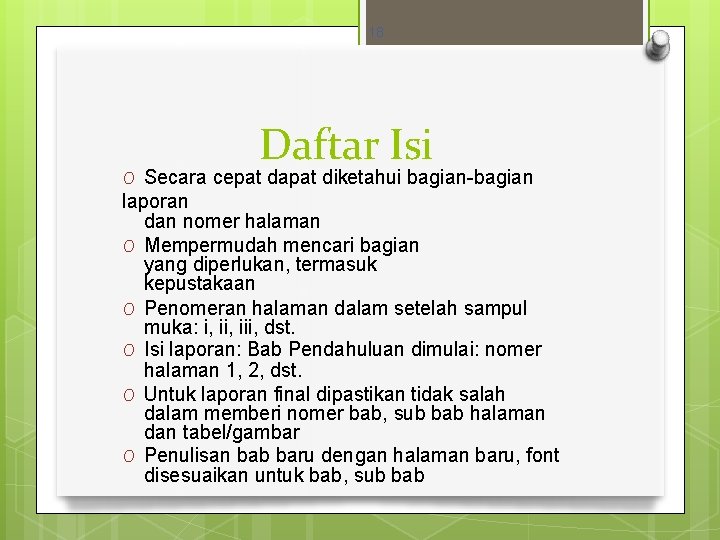

18 Daftar Isi O Secara cepat dapat diketahui bagian-bagian laporan dan nomer halaman O

18 Daftar Isi O Secara cepat dapat diketahui bagian-bagian laporan dan nomer halaman O Mempermudah mencari bagian yang diperlukan, termasuk kepustakaan O Penomeran halaman dalam setelah sampul muka: i, iii, dst. O Isi laporan: Bab Pendahuluan dimulai: nomer halaman 1, 2, dst. O Untuk laporan final dipastikan tidak salah dalam memberi nomer bab, sub bab halaman dan tabel/gambar O Penulisan bab baru dengan halaman baru, font disesuaikan untuk bab, sub bab

19 O Penulisan Laporan Diambil dari protokol yang disesuaikan tanpa mengubah protokol dasar PENDAHULU

19 O Penulisan Laporan Diambil dari protokol yang disesuaikan tanpa mengubah protokol dasar PENDAHULU AN O TUJUAN O O METODE Judul dan tujuan tidak boleh berubah dari protokol O Metode diuraikan dengan benar, tepat, jujur dan lengkap seluruh proses dan prosedur kerja. Bila berubah (perubahan yang tidak mendasar), perlu dijelaskan O Bila ada tujuan yang tidak dilaksanakan harus dijelaskan pada metode dan pembahasan

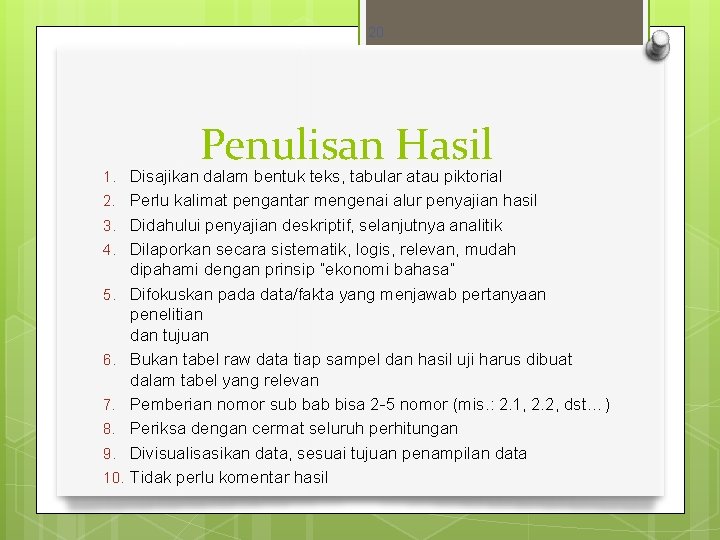

20 Penulisan Hasil 1. Disajikan dalam bentuk teks, tabular atau piktorial 2. Perlu kalimat

20 Penulisan Hasil 1. Disajikan dalam bentuk teks, tabular atau piktorial 2. Perlu kalimat pengantar mengenai alur penyajian hasil 3. Didahului penyajian deskriptif, selanjutnya analitik 4. Dilaporkan secara sistematik, logis, relevan, mudah 5. 6. 7. 8. 9. 10. dipahami dengan prinsip “ekonomi bahasa” Difokuskan pada data/fakta yang menjawab pertanyaan penelitian dan tujuan Bukan tabel raw data tiap sampel dan hasil uji harus dibuat dalam tabel yang relevan Pemberian nomor sub bab bisa 2 -5 nomor (mis. : 2. 1, 2. 2, dst…) Periksa dengan cermat seluruh perhitungan Divisualisasikan data, sesuai tujuan penampilan data Tidak perlu komentar hasil

21 O O O O O Pembahasan Makna hasil penelitian yang diperoleh untuk menjawab

21 O O O O O Pembahasan Makna hasil penelitian yang diperoleh untuk menjawab pertanyaan penelitian atau tujuan Disusun secara sistematis untuk memudahkan interpretasi dan pengambilan kesimpulan Tidak ditampilkan tabel, diagram hasil Meramu hubungan masalah dan temuan (hubungan dengan: teori, pendapat pribadi, antar variabel) Bahas dengan temuan penelitian lain secara obyektif (persamaan/perbedaan hasil, faktor penyebab) Tiap pernyataan didukung pustaka Hindari kata yang bernotasi meragukan, misal: mungkin, barangkali, nampaknya, dsb. Perlu diuraikan kelemahan/keterbatasan Manfaat hasil penelitian

22 Kesimpulan O Rumuskan hasil penting relevan dengan masalah yang diteliti O Kesimpulan dibuat

22 Kesimpulan O Rumuskan hasil penting relevan dengan masalah yang diteliti O Kesimpulan dibuat dalam naratif O Kesimpulan berdasarkan temuan hasil yang didapat (bukan kesimpulan khayalan) O Ringkas, jelas, jangan ada keraguan. Hindari kata mungkin, dll.

23 Saran O Saran yang berkembang dari penelitian yang dilaksanakan O Didasarkan temuan yang

23 Saran O Saran yang berkembang dari penelitian yang dilaksanakan O Didasarkan temuan yang diperoleh (bukan saran normatif) O Harapan untuk selanjutnya ditujukan kepada: O Pengelola program O Penyandang dana O Masyarakat luas O Penelitian lanjutan

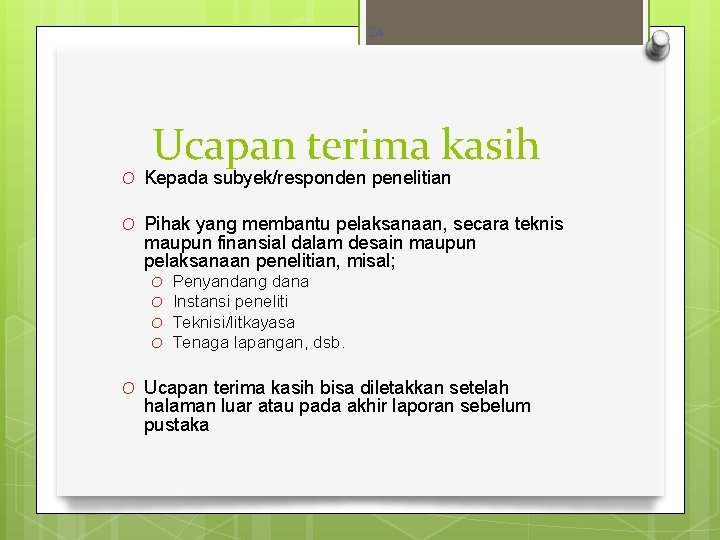

24 Ucapan terima kasih O Kepada subyek/responden penelitian O Pihak yang membantu pelaksanaan, secara

24 Ucapan terima kasih O Kepada subyek/responden penelitian O Pihak yang membantu pelaksanaan, secara teknis maupun finansial dalam desain maupun pelaksanaan penelitian, misal; O O Penyandang dana Instansi peneliti Teknisi/litkayasa Tenaga lapangan, dsb. O Ucapan terima kasih bisa diletakkan setelah halaman luar atau pada akhir laporan sebelum pustaka

25 Daftar Pustaka O Pustaka yang dikutip relevan dengan topik O O penelitian Pemunculan

25 Daftar Pustaka O Pustaka yang dikutip relevan dengan topik O O penelitian Pemunculan Pustaka sebagai data pendukung isi laporan, konsisten dengan penulisan pada daftar pustaka (argumentasi rujukan) Tidak melebihi kebutuhan penelitian Publikasi dengan hasil yang bertentangan tetap digunakan Cara penulisan pustaka sesuai aturan

Rujukan A. Rujukan dari buku Chenery , H, and Srinivisan, T. N ( ES

Rujukan A. Rujukan dari buku Chenery , H, and Srinivisan, T. N ( ES ). 1989. Handbook of Development Economic. Jilid II. North Holland : Amsterdam B. Rujukan dari jurnal dan majalah Hasan, A. K, Drew, J. V. Knudson, D. and Olsen, R, A. 1970. Influence of Soil Solinity on Production of Day Matter and Uptake and Distribution of Nutrients in Barley and Corn, I, Agron. J. 62 C. Rujukan dari artikel dalam majalah dan koran Gardner, H. 1981. Do Babies Singa Universal Song. Psychology Today, 70 -76. D. Rujukan dari koran tanpa penulis Jawa Pos. 22 April. 1995. Wanita Kelas Bawah Lebih Mandiri, 3 26

E. Rujukan dari dokumen resmi pemerintah yang diterbitkan oleh suatu penerbit tanpa penulis dan

E. Rujukan dari dokumen resmi pemerintah yang diterbitkan oleh suatu penerbit tanpa penulis dan tanpa lembaga Undang – Undang Republik Indonesia No. 2 Tahun 1989 tentang Sistem Pendidikan Nasional. 1990. Jakarta : PT Armas Duta Jaya F. Rujukan dari lembaga yang ditulis atas nama lembaga tersebut Pusat Pembinaan dan Pengembangan Bahasa. 1978. Pedoman Penulisan Laporan Penelitian. Jakarta : DEPDIKNAS G. Rujukan berupa karya terjemahan Ary. D. , Jacobs, L. C. & Razanieh, A. Tanpa tahun. Pengantar Penelitian Pendidikan, Terjemahan oleh Arief Furchon, 1982. Surabaya : Usaha Nasional H. Rujukan berupa skripsi, tesis, disertasi Paembonan, A. R. 1994. Analisis Tentang Koordinasi Pengelolaan Lingkungan Hidup. Studi Kasus : Kabupaten Daerah Tingkat II Tana Toraja. Disertasi tidak diterbitkan. Makassar : Program Pascasarjana KPK IPB – UNHAS. 27

I. Rujukan berupa makalah yang disajikan dalam seminar Huda, N. 1991. Penulisan Laporan Penelitian

I. Rujukan berupa makalah yang disajikan dalam seminar Huda, N. 1991. Penulisan Laporan Penelitian Untuk Jurnal. Makalah disajikan dalam Lokakarya Penelitian Tingkat dasar bagi Dosen di Bandung Angkatan XIV. LPPM Itenas, 12 Juli J. Rujukan dari internet berupa karya individual Hitchcock, S. , Carr, L. & Hall, W. 1996. A Survey of STM Online Journals, 1990 – 95 : The Calm before the Storm. ( online ), ( http : / Journal. Ecs. Soton ac. Ule / survey html, diakses 12 Juni 1996 ) K. Rujukan dari internet berupa artikel dari jurnal Griffin, A. I. 1995. Coordinating Family and School : Mothering for schooling Education Policy Analysis Archives, ( online ), vol. 3, No. 1. ( http : / olam ed. Asu. Edu / epaa, diakses 12 February 1997 ) 28

L. Rujukan dari internet berupa bahan diskusi Wilson, D. 20 November. 1995. Summary of

L. Rujukan dari internet berupa bahan diskusi Wilson, D. 20 November. 1995. Summary of Citing Internet Sites. NETTRAIN Discussin List. (online), (NETTRAIN @ ubum. C. buffalo edu, diakses 22 November 1995 ) M. Rujukan dari internet berupa e-mail pribadi Davis, A. ( a. Davis @ uwes. Edu. Au ). 10 Juni 1996. Learning to use Web Authority Tools. E- mail kepada Alison Hunter ( huntera @ usg. Edu. Au ). 29

Cara Merujuk � Perujukan dilakukan dengan menggunakan nama akhir dan tahun � Jika terdapat

Cara Merujuk � Perujukan dilakukan dengan menggunakan nama akhir dan tahun � Jika terdapat dua pengarang, perujukan dilakukan dengan cara menyebut nama akhir kedua pengarang tersebut � Jika ada tiga pengarang atau lebih, penulisan rujukan dilakukan dengan cara menulis nama pertama dari pengarang tersebut diikuti dengan dkk. Atau et al. 30

Merujuk Kutipan Langsung Kurang dari 40 kata �Nama pengarang disebut dalam teks secara terpadu

Merujuk Kutipan Langsung Kurang dari 40 kata �Nama pengarang disebut dalam teks secara terpadu : Soebronto ( 1990 : 123 ) menyimpulkan “ ada hubungan yang erat antara faktor sosial ekonomi dengan kemajuan belajar “ �Nama pengarang disebut bersama dengan tahun penerbitan dan nomor halaman. Kesimpulan dari penelitian ini adalah “ ada hubungan yang erat antara faktor sosial ekonomi dengan kemajuan belajar “ ( Soebronto, 1990 : 13 ). �Jika ada tanda kutip dalam kutipan digunakan tanda kutip tunggal. 31 Kesimpulan dari penelitian tersebut adalah “ terdapat kecenderungan semakin banyak ‘ campur tangan ‘ pimpinan perusahaan semakin rendah tingkat partisipasi karyawan di daerah perkotaan ( Soewignyo, 1991 : 101 )

Merujuk kutipan langsung 40 kata atau lebih Kutipan yang berisi 40 kata atau lebih

Merujuk kutipan langsung 40 kata atau lebih Kutipan yang berisi 40 kata atau lebih ditulis tanpa tanda kutip secara terpisah dari teks yang mendahului, dimulai pada ketukan ke 6 dari garis tepi sebelah kiri, dan diketik dengan spasi tunggal : Smith ( 1990 : 276 ) menarik kesimpulan sebagai berikut : The “ placebo effect “, with had been verified in previous studies, disappeared when behavior were studied in the manner. Furthermore, the behavior ere never exhibited again, even when real drug well administered. Earlier studies were clearly premature in attributing the results to a placebo effect. 32

Kutipan yang sebagian dihilangkan : “ Semua pihak yang terlibat dalam pelaksanaan pendidikan di

Kutipan yang sebagian dihilangkan : “ Semua pihak yang terlibat dalam pelaksanaan pendidikan di sekolah …. Diharapkan sudah melaksanakan kurikulum baru “ ( Manan, 1995 : 278 ) Jika ada kalimat yang dibuang, maka kalimat yang dibuang diganti dengan 4 titik : “ Gerak manipulatif adalah keterampilan yang memerlukan koordinasi antara mata, tangan, atau bagian tubuh lain …. Yang termasuk bagian manipulatif antara lain adalah menangkap bola, menendang bola, dan menggambar “ ( Asin, 1995 : 315 ) Nama pengarang disebut terpadu dalam teks : Salminin ( 1990 : 13 ) tidak menduga bahwa mahasiswa tahun ketiga lebih baik daripada mahasiswa tahun keempat. Nama pengarang disebut dalam kurung bersama tahun penerbitannya : Mahasiswa tahun ketiga ternyata lebih baik daripada mahasiswa tahun keempat ( Salimi, 1990 : 13 ) 33

Lampiran Dukungan informasi yang diperlukan seperti: O Surat kontrak O Prosedur analisis lab, pengalaman,

Lampiran Dukungan informasi yang diperlukan seperti: O Surat kontrak O Prosedur analisis lab, pengalaman, dsb. O Ethical clearance O Foto penunjang (ada izin) O Print out analisis yang perlu O Identitas subjek diganti dengan nomer urut, karena merupakan kerahasiaan O dan lain-lain yang relevan 2 0

35 Penulisan Narasi 1. 2. 3. 4. 5. 6. 7. Merupakan sintesa dari tabel/diagram/gambar

35 Penulisan Narasi 1. 2. 3. 4. 5. 6. 7. Merupakan sintesa dari tabel/diagram/gambar Interpretasi kesimpulan penting/menyimpang/menyolok Merujuk nomer tabel/gambar, ditunjukkan pada teks Tidak mengulang penulisan angka dari tabel/gambar Desimal tidak disampaikan Hindari istilah tidak jelas: “besar”, “kecil”; gunakan: “lebih dari separuh”, “sekitar sepertiga”, dsb. Angka temuan dibulatkan (sekitar, separuh, sepertiga, hampir, mendekati, satu dari enam, dll. )

36 Hal-hal yang perlu diperhatikan dalam penulisan Gunakan variasi kata: sebesar, sebanyak, ditemui, dijumpai,

36 Hal-hal yang perlu diperhatikan dalam penulisan Gunakan variasi kata: sebesar, sebanyak, ditemui, dijumpai, diidentifikasi, dll. O Kalimat jangan terlalu panjang (sulit bernafas ketika membaca) O Jangan mengulang paragraf O Dalam satu kalimat hindari ada kata yang sama O Kata sambung bukan awal pokok kalimat (dan, dengan, dll. ) O Bilangan satu digit ditulis dengan huruf (mis. : tiga) O Satu digit diikuti satuan metrik ditulis dengan angka (6 kg) O Dua digit ditulis dengan angka (mis. : 12) O Angka pada awal kalimat ditulis dengan huruf (mis. : Enam puluh) O

38 Penutup Selesai konsep laporan ke-1, periksa kembali: 1. Apakah semua temuan penting sudah

38 Penutup Selesai konsep laporan ke-1, periksa kembali: 1. Apakah semua temuan penting sudah masuk? 2. Apakah kesimpulan berdasarkan temuan? 3. Penjelasan data yang kontradiksi 4. Apa data dalam narasi sesuai isi tabel, sesuai tujuan? 5. Apa penomeran ilustrasi (tabel, gambar, dll. ) konsisten? 6. Apakah judul ilustrasi (tabel, gambar, dll. ) sudah jelas? 7. Apakah penulisan sistematis, logis, koheren? 8. Apakah nomer urut halaman sudah benar? 9. Sistematika judul, bab, sub-bab, dll. (benang merah, konsep ke 2, ke-3, dst. ) 10. Penampilan rapi, spasi, font, lay out menarik

39 Ilustrasi Penyajian Hasil O Penyajian Tabular O Penyajian Grafikal Penyajian Tekstular O

39 Ilustrasi Penyajian Hasil O Penyajian Tabular O Penyajian Grafikal Penyajian Tekstular O

40 Tabel Mengamati hubungan antar variabel � Maksimum tiga variabel, menerangkan satu aspek temuan

40 Tabel Mengamati hubungan antar variabel � Maksimum tiga variabel, menerangkan satu aspek temuan � Judul tabel sesuai isi tabel � Judul tabel ditulis dengan huruf kecil kecuali huruf pertama dan nama diri � Judul tidak diakhiri titik � Tidak perlu garis vertikal dan horizontal � Jumlah sampel (n) dicantumkan � Penyajian x disertai SD/SE, lebih baik ada “range”

41 Tabel (cont. ) Menjelaskan sendiri (self explanatory) ◦ Relevan: judul, sub-judul, isi, tabel

41 Tabel (cont. ) Menjelaskan sendiri (self explanatory) ◦ Relevan: judul, sub-judul, isi, tabel ◦ Judul harus jelas, ringkas menerapkan hubunan yang diteliti, sampel yang diamati (max. 2 baris) ◦ Tiap baris dan kolom harus jelas dan ringkas ◦ Kode, singkatan, simbol dijelaskan pada catatan kaki ◦ Memuat unit satuan pengukuran ◦ Data distribusi penjumlahan Total harus disajikan ◦ Desimal sesuai aturan (1 desimal atau dibulatkan) � Bila bukan data asli, sumber ditulis pada catatan kaki � Jangan banyak kolom, lebih baik memanjang ke bawah daripada ke samping �

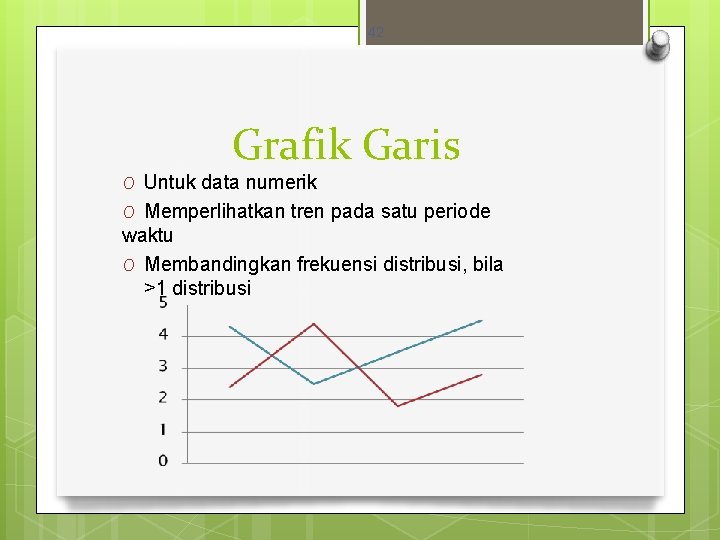

42 Grafik Garis O Untuk data numerik O Memperlihatkan tren pada satu periode waktu

42 Grafik Garis O Untuk data numerik O Memperlihatkan tren pada satu periode waktu O Membandingkan frekuensi distribusi, bila >1 distribusi

43 Histogram O Untuk frekuensi distribusi data kuantitatif O Mirip bar chart, pada histogram

43 Histogram O Untuk frekuensi distribusi data kuantitatif O Mirip bar chart, pada histogram bedanya antar bar berdempetan

Bar Diagram (Diagram Batang) Untuk data kategorik O Memperlihatkan frekuensi relatif atau frekuensi absolut

Bar Diagram (Diagram Batang) Untuk data kategorik O Memperlihatkan frekuensi relatif atau frekuensi absolut (%) O Tidak perlu penjumlahan 100% O Antar bar tidak berhubungan O % Frekuensi konsumsi daging 6 5 4 3 2 1 0 3 0

45 Scatter Chart (Diagram Sebar) O Berguna untuk menunjukkan hubungan antara dua variabel 40

45 Scatter Chart (Diagram Sebar) O Berguna untuk menunjukkan hubungan antara dua variabel 40 BB Anak 30 20 10 0 0 10 20 30 Pendapatan Keluarga (juta) 40

46 Pie Chart (Diagram Pie) O Bertujuan dengan cepat mendapatkan gambaran penjumlahan 100% O

46 Pie Chart (Diagram Pie) O Bertujuan dengan cepat mendapatkan gambaran penjumlahan 100% O Frekuensi relatif beberapa item O Mengilustrasikan bagian dari keseluruhan Persentase kekurangan obat antimalaria di klinik Kabupaten X 24% 32% 44% Jaran g Serin g Tidak pernah

47 Beberapa Kesalahan Penyajian Tabel / Grafik Judul, sub-judul dan isi tabel / grafik

47 Beberapa Kesalahan Penyajian Tabel / Grafik Judul, sub-judul dan isi tabel / grafik tidak sinkron O Judul tidak jelas / terlalu panjang / tidak relevan O Tabel / grafik tidak ada keterangan / tidak ada angka / tidak ada penjelasan singkatan / warna / kode O Narasi tidak sesuai tabel / grafik O Nomer tabel / grafik tidak urut O Pemilihan tabel / grafik tidak sesuai data O Isi / angka dalam tabel / grafik tidak logis O Pemakaian (. ) atau (, ) dengan benar O

Tarkus Suganda Dalam membuat ilustrasi, janganlah mengada-ada. Jika hasil yang ingin disampaikan dapat dikemukakan

Tarkus Suganda Dalam membuat ilustrasi, janganlah mengada-ada. Jika hasil yang ingin disampaikan dapat dikemukakan dalam kalimat sederhana, jangan gunakan tabel atau grafik. Contoh, perhatikan gambar di bawah ini Data diatas sebenarnya dapat dinyatakan sebagai kalimat sederhana dan ringkas : “. . . kecepatan reaksi larutan yang diteliti mencapai maksimal pada p. H 8”. Selain tidak efisien, contoh gambar di atas merupakan contoh yang buruk tentang ilustrasi, karena : • Gambar grafiknya bersifat terbuka • Tidak mencantumkan satuan dari aksis dan ordinat • Belum ada judulnya

49 Contoh Isi Tabel Tidak Tepat Tabel 1. Hasil Pemeriksaan Sediaan Darah Yang Telah

49 Contoh Isi Tabel Tidak Tepat Tabel 1. Hasil Pemeriksaan Sediaan Darah Yang Telah di Cross Check Oleh Baku Emas Dengan Menggunakan Tabel 2 x 2 Hasil Mikroskopis Baku Emas (Gold Standard) Positif Negatif Jumlah Positif (+) A B N 1 Negatif (-) C D N 2 Jumlah N 3 N 4 N Sensitifitas = a/ N 3 x 100% Spesifisitas = d/ N 4 x 100% Akurasi = (a+d)/ N x 100% Nilai duga positif = a/ N 1 x 100% Nilai duga negatif = d/ N 2 x 100% Rasio kecenderungan positif = sensitifitas/ {b/(b+d)} Rasio kecenderungan negatif = {c/(a+c)}/ spesifisitas

50 Contoh tabel kurang benar Tabel 2 Umur pasien klinik O Variabel Umur* 21,

50 Contoh tabel kurang benar Tabel 2 Umur pasien klinik O Variabel Umur* 21, 67 ± 19, 93 Kategori Umur¶ 1905 (51, 9%) 1. Dewasa 1766 (48, 1%) 2. Anak-Anak Ket. : *Mean ± SD *jumlah (%)

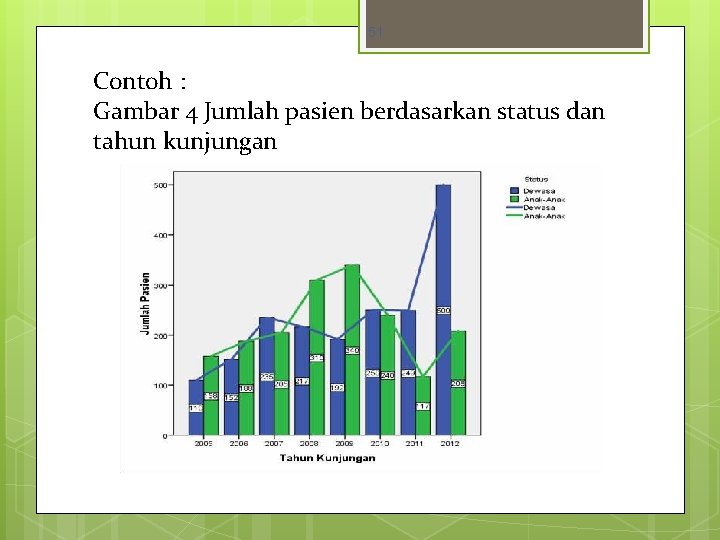

51 Contoh : Gambar 4 Jumlah pasien berdasarkan status dan tahun kunjungan

51 Contoh : Gambar 4 Jumlah pasien berdasarkan status dan tahun kunjungan

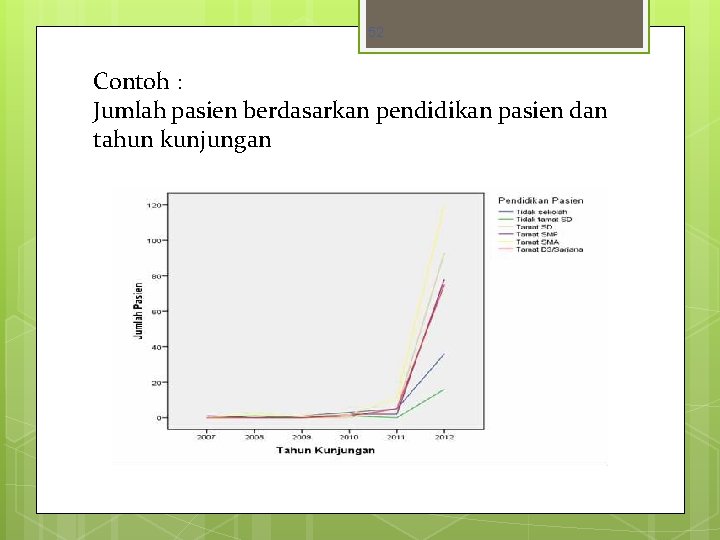

52 Contoh : Jumlah pasien berdasarkan pendidikan pasien dan tahun kunjungan

52 Contoh : Jumlah pasien berdasarkan pendidikan pasien dan tahun kunjungan

Contoh : pemilihan bar diagram tidak tepat 4, 80% 1, 90% 0, 60% 5,

Contoh : pemilihan bar diagram tidak tepat 4, 80% 1, 90% 0, 60% 5, 70% Umur Perkawinan Pertama (tahun) 4 0

54 CARA PENGETIKAN PENOMORAN SUB – SUB BAB Sistem ofisial selang huruf – angka,

54 CARA PENGETIKAN PENOMORAN SUB – SUB BAB Sistem ofisial selang huruf – angka, contoh : 1. Sub bab tingkat pertama a. sub bab tingkat kedua 1) Sub bab tingkat ke tiga a) Sub bab tingkat keempat (1) sub bab tingkat keempat (a) sub bab tingkat keenam Sistem indented taksonomis : 1. sub bab tingkat pertama 1. 1. sub bab tingkat kedua 1. 1. 1 sub bab tingkat ketiga 1. 1. sub bab tingkat keempat … dan seterusnya
