TEKNIK PEMBANGKITAN DAN PENGUJIAN DENGAN TEGANGAN TINGGI SEARAH
TEKNIK PEMBANGKITAN DAN PENGUJIAN DENGAN TEGANGAN TINGGI SEARAH
Kegunaan dan Fungsi Pengujian • Penyelidikan pada Fisika dan Fisika Terapan (Laboratorium) untuk menyelidiki sifat isolasi dari kabel dan kapasitor • Pemuat Generator Impuls • X-ray, Electrostatic Precipitator, dll • Pengujian peralatan HVDC • Pengujian portabel peralatan HVAC, terutama kabel yang panjang (mengandung kapasitansi yang besar dan arus charging yang besar pula)
Ketentuan Tegangan DC • Menurut IEC 60 -1 atau IEEE Standard 41995, besarnya tegangan DC adalah nilai rata-rata aritmatik : _ 1 T V= -- V(t) dt T= 1/f T 0 • Amplitudo Ripple V=0. 5(Vmax-Vmin) • Ripple Factor V/V 5%
Rangkaian DC • Rangkaian Penyearah – Penyearah ½ Gelombang (Half Wave) – Penyearah Gelombang Penuh (Full Wave) • Rangkaian Villard • Rangkaian Greinacher • Rangkaian Cockroft-Walton (Bertingkat/Bersusun/Kaskade)
Rangkaian Penyearah (Penyearah ½ Gelombang) • Tanpa Kapasitor Perata
Rangkaian Penyearah (Penyearah ½ Gelombang) • Dengan Kapasitor Perata
Rangkaian Penyearah (Penyearah Gelombang Penuh)
Rangkaian Villard

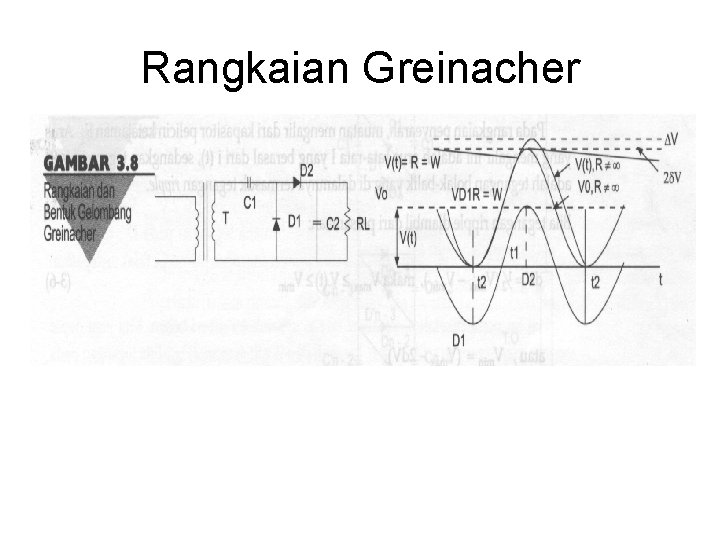

Rangkaian Greinacher
Rangkaian Cockroft-Walton • Merupakan Rangkaian Greinacher yang disusun bertingkat
Rangkaian Cockroft-Walton
Pengaruh Beban Pada Penyearah
