TEKNIK MANAJEMEN PROYEK PERT dan CPM Oleh Novi
![TEKNIK MANAJEMEN PROYEK (PERT dan CPM) Oleh: Novi Marlena, S. Pd, M. Si TEKNIK MANAJEMEN PROYEK (PERT dan CPM) Oleh: Novi Marlena, S. Pd, M. Si](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-1.jpg)
![Berbagai organisasi yang mempunyai tujuan jangka panjang dan rencana strategis, suatu saat tentunya akan Berbagai organisasi yang mempunyai tujuan jangka panjang dan rencana strategis, suatu saat tentunya akan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-2.jpg)
![MANAJEMEN PROYEK § Manajemen proyek berarti kegiatan perencanaan, koordinasi dan pengawasan dari suatu proyek MANAJEMEN PROYEK § Manajemen proyek berarti kegiatan perencanaan, koordinasi dan pengawasan dari suatu proyek](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-3.jpg)
![§ PERT dan CPM adalah suatu alat manajemen proyek yang digunakan untuk melakukan penjadwalan, § PERT dan CPM adalah suatu alat manajemen proyek yang digunakan untuk melakukan penjadwalan,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-4.jpg)
![DEFINISI PERT dan CPM PERT (Program Evaluation and Review Technique) § § Teknik manajemen DEFINISI PERT dan CPM PERT (Program Evaluation and Review Technique) § § Teknik manajemen](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-5.jpg)
![ENAM LANGKAH DASAR PERT dan CPM Mengidentifkasikan proyek dan menyiapkan struktur pecahan kerja, Membangun ENAM LANGKAH DASAR PERT dan CPM Mengidentifkasikan proyek dan menyiapkan struktur pecahan kerja, Membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-6.jpg)
![PROSES DALAM PERT dan CPM PROSES DALAM PERT dan CPM](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-7.jpg)
![1. KOMPONEN JARINGAN (NETWORK COMPONENT) Jaringan CPM/PERT menunjukkan saling berhubungnya antara satu aktivitas dengan 1. KOMPONEN JARINGAN (NETWORK COMPONENT) Jaringan CPM/PERT menunjukkan saling berhubungnya antara satu aktivitas dengan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-8.jpg)
![Simbol-simbol yang digunakan 1. Anak panah (arrow), menyatakan sebuah kegiatan atau aktivitas. Kegiatan di Simbol-simbol yang digunakan 1. Anak panah (arrow), menyatakan sebuah kegiatan atau aktivitas. Kegiatan di](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-9.jpg)
![PERBANDINGAN PEMAKAIAN JARINGAN AON dan AOA Activity on Node (AON) (a) A C B PERBANDINGAN PEMAKAIAN JARINGAN AON dan AOA Activity on Node (AON) (a) A C B](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-10.jpg)
![Activity on Node (AON) A C B D (d) A C (e) B D Activity on Node (AON) A C B D (d) A C (e) B D](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-11.jpg)
![Activity on Node (AON) Arti dari Aktivitas Activity on Arrow (AOA) A A B Activity on Node (AON) Arti dari Aktivitas Activity on Arrow (AOA) A A B](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-12.jpg)
![DUMMY Aktivitas dummy adalah aktivitas yang sebenarnya tidak ada, sehingga tidak memerlukan pemakaian sumber DUMMY Aktivitas dummy adalah aktivitas yang sebenarnya tidak ada, sehingga tidak memerlukan pemakaian sumber](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-13.jpg)
![Apabila suatu kegiatan, misal A dan B. Harus selesai sebelum kegiatan C dapat dimulai, Apabila suatu kegiatan, misal A dan B. Harus selesai sebelum kegiatan C dapat dimulai,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-14.jpg)
![Contoh: Pemerintah akan membangun rumah sakit berstandar internasional, rumah sakit tersebut akan di bangun Contoh: Pemerintah akan membangun rumah sakit berstandar internasional, rumah sakit tersebut akan di bangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-15.jpg)
![Kegiatan tersebut dapat di lihat pada tabel di bawah ini berikut penjelasan susunan kegiatannya: Kegiatan tersebut dapat di lihat pada tabel di bawah ini berikut penjelasan susunan kegiatannya:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-16.jpg)
![Gambar AON untuk proyek rumah sakit tersebut: Gambar AON untuk proyek rumah sakit tersebut:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-17.jpg)
![Gambar AOA untuk proyek rumah sakit tersebut: Gambar AOA untuk proyek rumah sakit tersebut:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-18.jpg)
![2. JADWAL AKTIVITAS (ACTIVITY SCHEDULING) Menentukan jadwal proyek atau jadwal aktivitas artinya kita perlu 2. JADWAL AKTIVITAS (ACTIVITY SCHEDULING) Menentukan jadwal proyek atau jadwal aktivitas artinya kita perlu](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-19.jpg)
![Nama aktivitas atau simbol Earliest Start Latest Start A Earliest Finish ES EF LS Nama aktivitas atau simbol Earliest Start Latest Start A Earliest Finish ES EF LS](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-20.jpg)
![FORWARD PASS, merupakan indentifikasi waktu-waktu terdahulu Aturan mulai terdahulu: Sebelum suatu aktivitas dapat dimulai, FORWARD PASS, merupakan indentifikasi waktu-waktu terdahulu Aturan mulai terdahulu: Sebelum suatu aktivitas dapat dimulai,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-21.jpg)
![BACKWARD PASS, merupakan indentifikasi waktu-waktu terakhir Aturan waktu selesai terakhir: Jika suatu kegiatan adalah BACKWARD PASS, merupakan indentifikasi waktu-waktu terakhir Aturan waktu selesai terakhir: Jika suatu kegiatan adalah](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-22.jpg)
![Contoh: Hitunglah waktu mulai dan selesai terdahulu, untuk proyek rumah sakit berstandar internasional yang Contoh: Hitunglah waktu mulai dan selesai terdahulu, untuk proyek rumah sakit berstandar internasional yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-23.jpg)
![Kegiatan Penjelasan Waktu (minggu) A membangun komponen internal 2 B memodifikasi atap dan lantai Kegiatan Penjelasan Waktu (minggu) A membangun komponen internal 2 B memodifikasi atap dan lantai](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-24.jpg)
![0 A 2 2 2 0 Start C 4 4 2 F 7 3 0 A 2 2 2 0 Start C 4 4 2 F 7 3](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-25.jpg)
![0 0 Start 0 A 2 2 2 C 2 4 4 4 10 0 0 Start 0 A 2 2 2 C 2 4 4 4 10](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-26.jpg)
![Hasil perhitungan ES, EF, LS dan LF Kegiatan Waktu ES EF LS LF A Hasil perhitungan ES, EF, LS dan LF Kegiatan Waktu ES EF LS LF A](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-27.jpg)
![Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-28.jpg)
![Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-29.jpg)
![3. HAMBATAN AKTIVITAS (SLACK ACTIVITY) DAN JALUR KRIRTIS (CRITICAL PATH) Waktu slack (slack time) 3. HAMBATAN AKTIVITAS (SLACK ACTIVITY) DAN JALUR KRIRTIS (CRITICAL PATH) Waktu slack (slack time)](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-30.jpg)
![Contoh: Hitunglah slack dan jalur kritis untuk kegiatan-kegiatan pada proyek rumah sakit pemerintah yang Contoh: Hitunglah slack dan jalur kritis untuk kegiatan-kegiatan pada proyek rumah sakit pemerintah yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-31.jpg)
![Kegiatan A B C D E F G H ES 0 0 2 3 Kegiatan A B C D E F G H ES 0 0 2 3](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-32.jpg)
![4. KEMUNGKINAN WAKTU PENYELESAIAN AKTIVITAS (PROBABILISTIC ACTIVITY TIMES) Waktu optimis (optimistic time) [a] Waktu 4. KEMUNGKINAN WAKTU PENYELESAIAN AKTIVITAS (PROBABILISTIC ACTIVITY TIMES) Waktu optimis (optimistic time) [a] Waktu](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-33.jpg)
![Expected time (waktu yang diharapkan) t = (a + 4 m + b)/6 Variance Expected time (waktu yang diharapkan) t = (a + 4 m + b)/6 Variance](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-34.jpg)
![Contoh: Suatu perusahaan sepatu akan membuat proyek pembuatan sepatu model baru, dan harus melalui Contoh: Suatu perusahaan sepatu akan membuat proyek pembuatan sepatu model baru, dan harus melalui](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-35.jpg)
![Untuk mencari waktu yang diharapkan perusahaan dan variansnya, maka dilakukan perhitungan sebagai berikut: Kegiatan Untuk mencari waktu yang diharapkan perusahaan dan variansnya, maka dilakukan perhitungan sebagai berikut: Kegiatan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-36.jpg)
![Kegiatan Waktu optimis (a) Waktu pesimis (b) Waktu realistis (m) Jalur kritis A 1 Kegiatan Waktu optimis (a) Waktu pesimis (b) Waktu realistis (m) Jalur kritis A 1](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-37.jpg)
![Varians proyek = (varians kegiatan pada jalur kritis) = varians A + varians C Varians proyek = (varians kegiatan pada jalur kritis) = varians A + varians C](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-38.jpg)
![Kemudian merujuk pada Tabel Normal, kita dapat mendapat peluang 0. 7157, artinya ada peluang Kemudian merujuk pada Tabel Normal, kita dapat mendapat peluang 0. 7157, artinya ada peluang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-39.jpg)
![KELEBIHAN CPM/PERT 1. Sangat bermanfaat untuk menjadwalkan dan mengendalikan proyek besar. 2. Konsep yang KELEBIHAN CPM/PERT 1. Sangat bermanfaat untuk menjadwalkan dan mengendalikan proyek besar. 2. Konsep yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-40.jpg)
![KETERBATASAN CPM/PERT 1. Kegiatan harus jelas dan hubungan harus bebas dan stabil. 2. Hubungan KETERBATASAN CPM/PERT 1. Kegiatan harus jelas dan hubungan harus bebas dan stabil. 2. Hubungan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-41.jpg)
- Slides: 41
![TEKNIK MANAJEMEN PROYEK PERT dan CPM Oleh Novi Marlena S Pd M Si TEKNIK MANAJEMEN PROYEK (PERT dan CPM) Oleh: Novi Marlena, S. Pd, M. Si](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-1.jpg)
TEKNIK MANAJEMEN PROYEK (PERT dan CPM) Oleh: Novi Marlena, S. Pd, M. Si

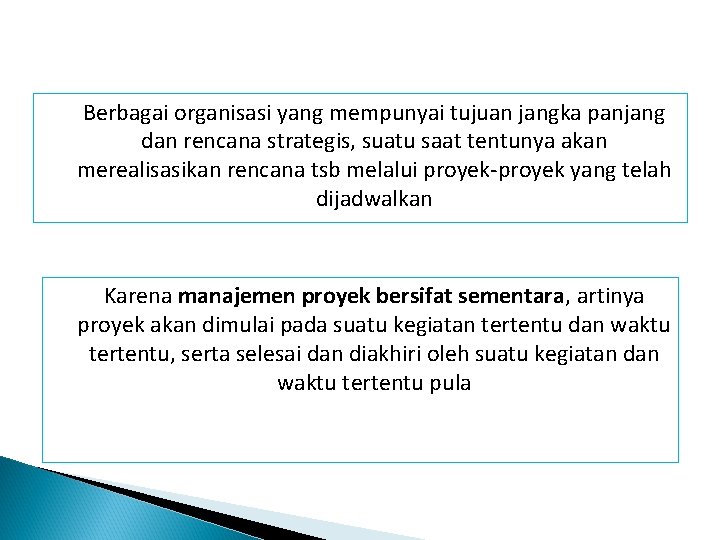

![Berbagai organisasi yang mempunyai tujuan jangka panjang dan rencana strategis suatu saat tentunya akan Berbagai organisasi yang mempunyai tujuan jangka panjang dan rencana strategis, suatu saat tentunya akan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-2.jpg)
Berbagai organisasi yang mempunyai tujuan jangka panjang dan rencana strategis, suatu saat tentunya akan merealisasikan rencana tsb melalui proyek-proyek yang telah dijadwalkan Karena manajemen proyek bersifat sementara, artinya proyek akan dimulai pada suatu kegiatan tertentu dan waktu tertentu, serta selesai dan diakhiri oleh suatu kegiatan dan waktu tertentu pula
![MANAJEMEN PROYEK Manajemen proyek berarti kegiatan perencanaan koordinasi dan pengawasan dari suatu proyek MANAJEMEN PROYEK § Manajemen proyek berarti kegiatan perencanaan, koordinasi dan pengawasan dari suatu proyek](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-3.jpg)
MANAJEMEN PROYEK § Manajemen proyek berarti kegiatan perencanaan, koordinasi dan pengawasan dari suatu proyek yang merupakan suatu sistem yang kompleks § Ada tiga fase dalam manajemen proyek Perencanaan Pengendalian Penjadwalan
![PERT dan CPM adalah suatu alat manajemen proyek yang digunakan untuk melakukan penjadwalan § PERT dan CPM adalah suatu alat manajemen proyek yang digunakan untuk melakukan penjadwalan,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-4.jpg)
§ PERT dan CPM adalah suatu alat manajemen proyek yang digunakan untuk melakukan penjadwalan, mengatur dan mengkoordinasi bagian-bagian pekerjaan yang ada didalam suatu proyek. PERT (Program Evaluation and Review Technique) / Teknik evaluasi dan pengulasan program CPM (Critical Path Method) / Metode jalur kritis
![DEFINISI PERT dan CPM PERT Program Evaluation and Review Technique Teknik manajemen DEFINISI PERT dan CPM PERT (Program Evaluation and Review Technique) § § Teknik manajemen](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-5.jpg)
DEFINISI PERT dan CPM PERT (Program Evaluation and Review Technique) § § Teknik manajemen proyek yang menggunakan tiga perkiraan waktu untuk setiap aktivitas Metode PERT memasukkan unsur ketidakpastian yaitu dengan menyatakan perhitungan varians dan probalilitas penyelesain proyek CPM (Critical Path Method) Teknik manajemen proyek yang menggunakan hanya satu faktor per aktivitas Metode CPM ini menganalisis suatu proyek dan jaringan kegiatan secara keseluruhan, dimana waktu untuk melaksanakan kegiatan diasumsikan sudah pasti
![ENAM LANGKAH DASAR PERT dan CPM Mengidentifkasikan proyek dan menyiapkan struktur pecahan kerja Membangun ENAM LANGKAH DASAR PERT dan CPM Mengidentifkasikan proyek dan menyiapkan struktur pecahan kerja, Membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-6.jpg)
ENAM LANGKAH DASAR PERT dan CPM Mengidentifkasikan proyek dan menyiapkan struktur pecahan kerja, Membangun hubungan antara aktivitas-aktivitas. Menggambarkan jaringan yang menghubungkan keseluruhan aktivitas Menetapkan perkiraan waktu dan/atau biaya untuk tiap aktivitas Menghitung jalur waktu terpanjang melalui jaringan. Ini yang disebut jalur kritis Menggunakan jaringan untuk membantu perencanaan, penjadwalan, dan pengendalian proyek.
![PROSES DALAM PERT dan CPM PROSES DALAM PERT dan CPM](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-7.jpg)
PROSES DALAM PERT dan CPM
![1 KOMPONEN JARINGAN NETWORK COMPONENT Jaringan CPMPERT menunjukkan saling berhubungnya antara satu aktivitas dengan 1. KOMPONEN JARINGAN (NETWORK COMPONENT) Jaringan CPM/PERT menunjukkan saling berhubungnya antara satu aktivitas dengan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-8.jpg)
1. KOMPONEN JARINGAN (NETWORK COMPONENT) Jaringan CPM/PERT menunjukkan saling berhubungnya antara satu aktivitas dengan aktivitas lainnya dalam suatu proyek Ada dua pendekatan untuk menggambarkan jaringan proyek yakni kegiatan pada titik (activity on node – AON) dan kegiatan pada panah (activity on arrow – AOA). Pada konvensi, AON titik menunjukan aktivitas, sedangkan pada AOA panah menunjukan aktivitas.
![Simbolsimbol yang digunakan 1 Anak panah arrow menyatakan sebuah kegiatan atau aktivitas Kegiatan di Simbol-simbol yang digunakan 1. Anak panah (arrow), menyatakan sebuah kegiatan atau aktivitas. Kegiatan di](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-9.jpg)
Simbol-simbol yang digunakan 1. Anak panah (arrow), menyatakan sebuah kegiatan atau aktivitas. Kegiatan di sini didefinisikan sebagai hal yang memerlukan jangka waktu tertentu dalam pemakaian sejumlah sumber daya (sumber tenaga, peralatan, material, biaya) 2. Lingkaran kecil (node), menyatakan sebuah kejadian atau peristiwa atau event. Kejadian didefinisikan sebagai ujung atau pertemuan dari satu atau beberapa kegiatan. 3. Anak panah terputus-putus, menyatakan kegiatan semu atau dummy. Dummy tidak mempunyai jangka waktu tertentu, karena tidak memakai sejumlah sumber daya.
![PERBANDINGAN PEMAKAIAN JARINGAN AON dan AOA Activity on Node AON a A C B PERBANDINGAN PEMAKAIAN JARINGAN AON dan AOA Activity on Node (AON) (a) A C B](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-10.jpg)
PERBANDINGAN PEMAKAIAN JARINGAN AON dan AOA Activity on Node (AON) (a) A C B A (b) C B B (c) Arti dari Aktivitas A C A datang sebelum B, yang datang sebelum C A dan B keduanya harus diselesaikan sebelum C dapat dimulai B dan C tidak dapat di mulai sebelum A selesai Activity on Arrow (AOA) A B C A B A C B C
![Activity on Node AON A C B D d A C e B D Activity on Node (AON) A C B D (d) A C (e) B D](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-11.jpg)
Activity on Node (AON) A C B D (d) A C (e) B D Arti dari Aktivitas C dan D tidak dapat dimulai hingga A dan B keduanya selesai C tidak dapat dimulai setelah A dan B selesai, D tidak dapat dimulai sebelum B selesai. Kegiatan Dummy ditunjukan pada AOA Activity on Arrow (AOA) A C B D A C Dummy activity B D

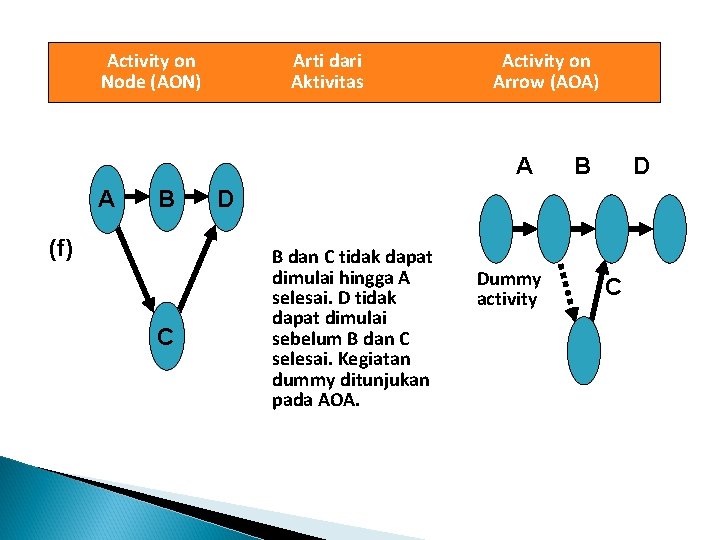

![Activity on Node AON Arti dari Aktivitas Activity on Arrow AOA A A B Activity on Node (AON) Arti dari Aktivitas Activity on Arrow (AOA) A A B](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-12.jpg)
Activity on Node (AON) Arti dari Aktivitas Activity on Arrow (AOA) A A B (f) C B D D B dan C tidak dapat dimulai hingga A selesai. D tidak dapat dimulai sebelum B dan C selesai. Kegiatan dummy ditunjukan pada AOA. Dummy activity C
![DUMMY Aktivitas dummy adalah aktivitas yang sebenarnya tidak ada sehingga tidak memerlukan pemakaian sumber DUMMY Aktivitas dummy adalah aktivitas yang sebenarnya tidak ada, sehingga tidak memerlukan pemakaian sumber](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-13.jpg)
DUMMY Aktivitas dummy adalah aktivitas yang sebenarnya tidak ada, sehingga tidak memerlukan pemakaian sumber daya. Dummy adalah aktivitas yang tidak mempunyai waktu pelaksanaan dan hanya diperlukan untuk menunjukan kaitan dengan aktivitas pendahulu. Dummy diperlukan untuk menggambarkan adanya hubungan diantara dua kegiatan. Mengingat dummy merupakan kegiatan semu maka lama kegiatan dummy adalah nol. Dummy terjadi karena terdapat lebih dari satu kegiatan yang mulai dan selesai pada event yang sama. Untuk membedakan ketiga kegiatan tersebut, maka harus digunakan dummy seperti berikut:
![Apabila suatu kegiatan misal A dan B Harus selesai sebelum kegiatan C dapat dimulai Apabila suatu kegiatan, misal A dan B. Harus selesai sebelum kegiatan C dapat dimulai,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-14.jpg)
Apabila suatu kegiatan, misal A dan B. Harus selesai sebelum kegiatan C dapat dimulai, tetapi kegiatan D sudah dapat dimulai bila kegiatan B sudah selesai, maka:
![Contoh Pemerintah akan membangun rumah sakit berstandar internasional rumah sakit tersebut akan di bangun Contoh: Pemerintah akan membangun rumah sakit berstandar internasional, rumah sakit tersebut akan di bangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-15.jpg)
Contoh: Pemerintah akan membangun rumah sakit berstandar internasional, rumah sakit tersebut akan di bangun dan harus melalui delapan kegiatan yakni: membangun komponen internal, memodifikasi atap dan lantai, membangun tumpukan, menuangkan beton dan memasang rangka, membangun pembakar temperatur tinggi, memasang sistem kendali polusi, membangun alat pencegah polusi udara, dan kegiatan terakhir yaitu pemerikasaan dan pengujian.

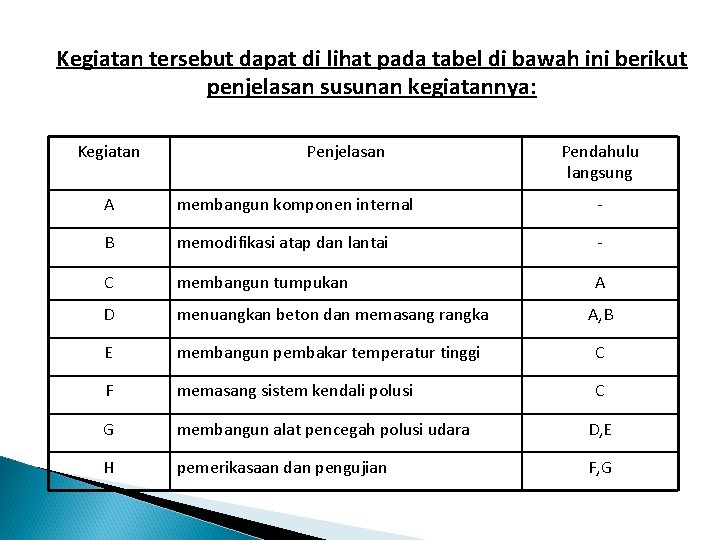

![Kegiatan tersebut dapat di lihat pada tabel di bawah ini berikut penjelasan susunan kegiatannya Kegiatan tersebut dapat di lihat pada tabel di bawah ini berikut penjelasan susunan kegiatannya:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-16.jpg)
Kegiatan tersebut dapat di lihat pada tabel di bawah ini berikut penjelasan susunan kegiatannya: Kegiatan Penjelasan Pendahulu langsung A membangun komponen internal - B memodifikasi atap dan lantai - C membangun tumpukan A D menuangkan beton dan memasang rangka A, B E membangun pembakar temperatur tinggi C F memasang sistem kendali polusi C G membangun alat pencegah polusi udara D, E H pemerikasaan dan pengujian F, G
![Gambar AON untuk proyek rumah sakit tersebut Gambar AON untuk proyek rumah sakit tersebut:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-17.jpg)
Gambar AON untuk proyek rumah sakit tersebut:
![Gambar AOA untuk proyek rumah sakit tersebut Gambar AOA untuk proyek rumah sakit tersebut:](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-18.jpg)
Gambar AOA untuk proyek rumah sakit tersebut:
![2 JADWAL AKTIVITAS ACTIVITY SCHEDULING Menentukan jadwal proyek atau jadwal aktivitas artinya kita perlu 2. JADWAL AKTIVITAS (ACTIVITY SCHEDULING) Menentukan jadwal proyek atau jadwal aktivitas artinya kita perlu](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-19.jpg)
2. JADWAL AKTIVITAS (ACTIVITY SCHEDULING) Menentukan jadwal proyek atau jadwal aktivitas artinya kita perlu mengidentifikasi waktu mulai dan waktu selesai untuk setiap kegiatan Kita menggunakan proses two-pass, terdiri atas forward pass dan backward pass untuk menentukan jadwal waktu untuk tiap kegiatan. ES (earlist start) dan EF (earlist finish) selama forward pass. LS (latest start) dan LF (latest finish) ditentukan selama backward pass.
![Nama aktivitas atau simbol Earliest Start Latest Start A Earliest Finish ES EF LS Nama aktivitas atau simbol Earliest Start Latest Start A Earliest Finish ES EF LS](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-20.jpg)
Nama aktivitas atau simbol Earliest Start Latest Start A Earliest Finish ES EF LS LF Latest Finish 2 Lamanya aktivitas
![FORWARD PASS merupakan indentifikasi waktuwaktu terdahulu Aturan mulai terdahulu Sebelum suatu aktivitas dapat dimulai FORWARD PASS, merupakan indentifikasi waktu-waktu terdahulu Aturan mulai terdahulu: Sebelum suatu aktivitas dapat dimulai,](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-21.jpg)
FORWARD PASS, merupakan indentifikasi waktu-waktu terdahulu Aturan mulai terdahulu: Sebelum suatu aktivitas dapat dimulai, aktivitas pendahulu langsungnya harus selesai. Jika suatu aktivtas hanya mempunyai satu pendahulu langsung, ES nya sama dengan EF pendahulunya. Jika satu aktivitas mempunyai satu pendahulu langsung, ES nya adalah nilai maximum dari semua EF pendahulunya, yaitu ES = max [EF semua pendahulu langsung] Aturan selesai terdahulu: Waktu selesai terdahulu (EF) dari suatu aktivitas adalah jumlah dari waktu mulai terdahulu (ES) dan waktu aktivitas , EF = ES + waktu aktivitas
![BACKWARD PASS merupakan indentifikasi waktuwaktu terakhir Aturan waktu selesai terakhir Jika suatu kegiatan adalah BACKWARD PASS, merupakan indentifikasi waktu-waktu terakhir Aturan waktu selesai terakhir: Jika suatu kegiatan adalah](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-22.jpg)
BACKWARD PASS, merupakan indentifikasi waktu-waktu terakhir Aturan waktu selesai terakhir: Jika suatu kegiatan adalah pendahulu langsung bagi hanya satu kegiatan, LF nya sama dengan LS dari kegiatan yang secara langsung mengikutinya. Jika suatu kegiatan adalah pendahulu langsung bagi lebih dari satu kegiatan, maka LF adalah minimum dari seluruh nilai LS dari kegiatan-kegiatan yang secara langsung mengikutinya, yaitu LF = Min [LS dari seluruh kegiatan langsung yang mengikutinya] Aturan waktu mulai terakhir. Waktu mulai terakhir (LS) dari suatu kegiatan adalah perbedan antar waktu selesai terakhir (LF) dan waktu kegiatannya, yaitu LS = LF – waktu kegiatan.
![Contoh Hitunglah waktu mulai dan selesai terdahulu untuk proyek rumah sakit berstandar internasional yang Contoh: Hitunglah waktu mulai dan selesai terdahulu, untuk proyek rumah sakit berstandar internasional yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-23.jpg)
Contoh: Hitunglah waktu mulai dan selesai terdahulu, untuk proyek rumah sakit berstandar internasional yang di bangun pemerintah. Dan berikut menunjukan jaringan proyek lengkap untuk proyek rumah sakit tersebut, bersama dengan nilai ES dan EF untuk semua kegiatan.
![Kegiatan Penjelasan Waktu minggu A membangun komponen internal 2 B memodifikasi atap dan lantai Kegiatan Penjelasan Waktu (minggu) A membangun komponen internal 2 B memodifikasi atap dan lantai](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-24.jpg)
Kegiatan Penjelasan Waktu (minggu) A membangun komponen internal 2 B memodifikasi atap dan lantai 3 C membangun tumpukan 2 D menuangkan beton dan memasang rangka 4 E membangun pembakar temperatur tinggi 4 F memasang sistem kendali polusi 3 G membangun alat pencegah polusi udara 5 H pemerikasaan dan pengujian 2 TOTAL (minggu) 25
![0 A 2 2 2 0 Start C 4 4 2 F 7 3 0 A 2 2 2 0 Start C 4 4 2 F 7 3](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-25.jpg)
0 A 2 2 2 0 Start C 4 4 2 F 7 3 0 4 E 8 13 4 0 0 B 3 3 3 D 4 7 H 2 8 G 5 13 15

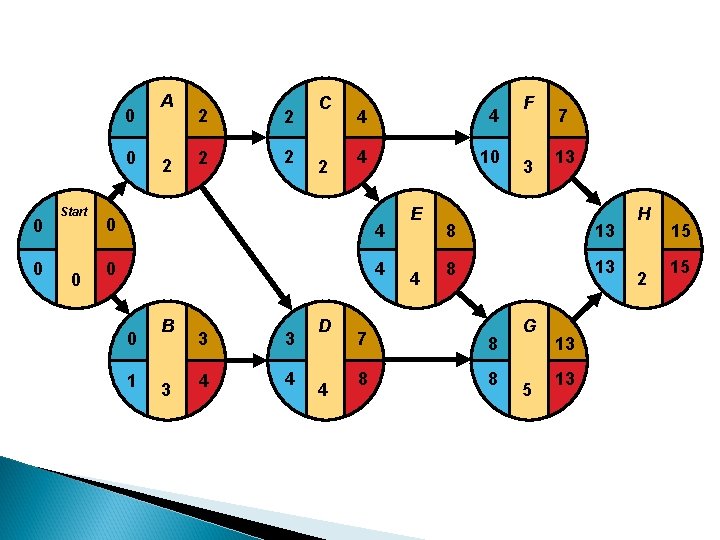

![0 0 Start 0 A 2 2 2 C 2 4 4 4 10 0 0 Start 0 A 2 2 2 C 2 4 4 4 10](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-26.jpg)
0 0 Start 0 A 2 2 2 C 2 4 4 4 10 0 4 0 1 B 3 3 3 4 4 D 4 E 4 F 3 7 13 8 13 7 8 8 8 G 5 13 13 H 2 15 15
![Hasil perhitungan ES EF LS dan LF Kegiatan Waktu ES EF LS LF A Hasil perhitungan ES, EF, LS dan LF Kegiatan Waktu ES EF LS LF A](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-27.jpg)
Hasil perhitungan ES, EF, LS dan LF Kegiatan Waktu ES EF LS LF A 2 0 2 B 3 0 3 1 4 C 2 2 4 D 4 3 7 4 8 E 4 4 8 F 3 4 7 10 13 G 5 8 13 H 2 13 15
![Chart untuk ESEF A membangun komponen internal B memodifikasi atap dan lantai C membangun Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-28.jpg)
Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun tumpukan D. menuangkan beton dan memasang rangka E. membangun pembakar temperatur tinggi F. memasang sistem kendali polusi G. membangun alat pencegah polusi udara H. pemerikasaan dan pengujian 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
![Chart untuk ESEF A membangun komponen internal B memodifikasi atap dan lantai C membangun Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-29.jpg)
Chart untuk ES-EF A. membangun komponen internal B. memodifikasi atap dan lantai C. membangun tumpukan D. menuangkan beton dan memasang rangka E. membangun pembakar temperatur tinggi F. memasang sistem kendali polusi G. membangun alat pencegah polusi udara H. pemerikasaan dan pengujian 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
![3 HAMBATAN AKTIVITAS SLACK ACTIVITY DAN JALUR KRIRTIS CRITICAL PATH Waktu slack slack time 3. HAMBATAN AKTIVITAS (SLACK ACTIVITY) DAN JALUR KRIRTIS (CRITICAL PATH) Waktu slack (slack time)](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-30.jpg)
3. HAMBATAN AKTIVITAS (SLACK ACTIVITY) DAN JALUR KRIRTIS (CRITICAL PATH) Waktu slack (slack time) yaitu waktu bebas yang dimiliki oleh setiap aktivitas untuk bisa diundur tanpa menyebabkan keterlambatan proyek keseluruhan. Jalur kritis adalah aktivitas yang tidak mempunyai waktu tenggang (Slack=0), artinya kegiatan tersebut harus dimulai tepat pada ES agar tidak mengakibatkan bertambahnya waktu penyelesaian proyek. Kegiatan dengan slack = 0 disebut sebagai kegiatan kritis dan berada pada jalur kritis.
![Contoh Hitunglah slack dan jalur kritis untuk kegiatankegiatan pada proyek rumah sakit pemerintah yang Contoh: Hitunglah slack dan jalur kritis untuk kegiatan-kegiatan pada proyek rumah sakit pemerintah yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-31.jpg)
Contoh: Hitunglah slack dan jalur kritis untuk kegiatan-kegiatan pada proyek rumah sakit pemerintah yang berstandar internasional.

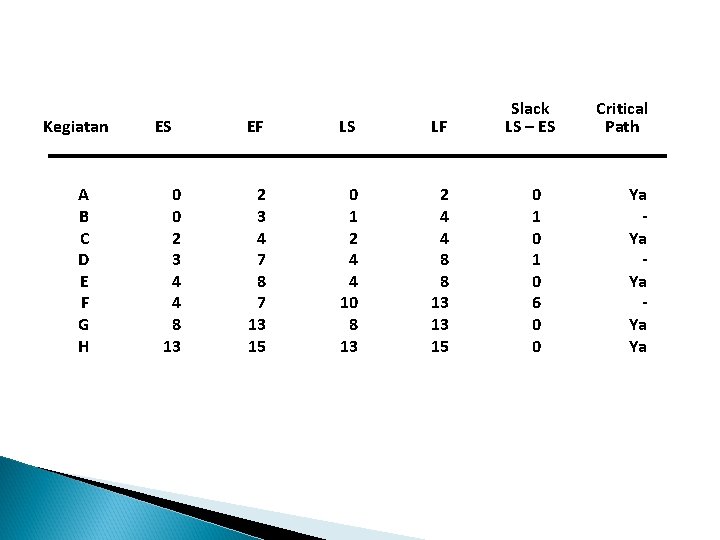

![Kegiatan A B C D E F G H ES 0 0 2 3 Kegiatan A B C D E F G H ES 0 0 2 3](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-32.jpg)
Kegiatan A B C D E F G H ES 0 0 2 3 4 4 8 13 EF LS LF 2 3 4 7 8 7 13 15 0 1 2 4 4 10 8 13 2 4 4 8 8 13 13 15 Slack LS – ES 0 1 0 6 0 0 Critical Path Ya Ya Ya
![4 KEMUNGKINAN WAKTU PENYELESAIAN AKTIVITAS PROBABILISTIC ACTIVITY TIMES Waktu optimis optimistic time a Waktu 4. KEMUNGKINAN WAKTU PENYELESAIAN AKTIVITAS (PROBABILISTIC ACTIVITY TIMES) Waktu optimis (optimistic time) [a] Waktu](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-33.jpg)
4. KEMUNGKINAN WAKTU PENYELESAIAN AKTIVITAS (PROBABILISTIC ACTIVITY TIMES) Waktu optimis (optimistic time) [a] Waktu pesimis (pessimistic time) [b] Waktu realistis (most likely time) [m] Peluang 1 di antara 100 terjadi < a Peluang 1 di antara 100 terjadi Activity Time Optimistic Time (a) Most Likely Time (m) Pessimistic Time (b)

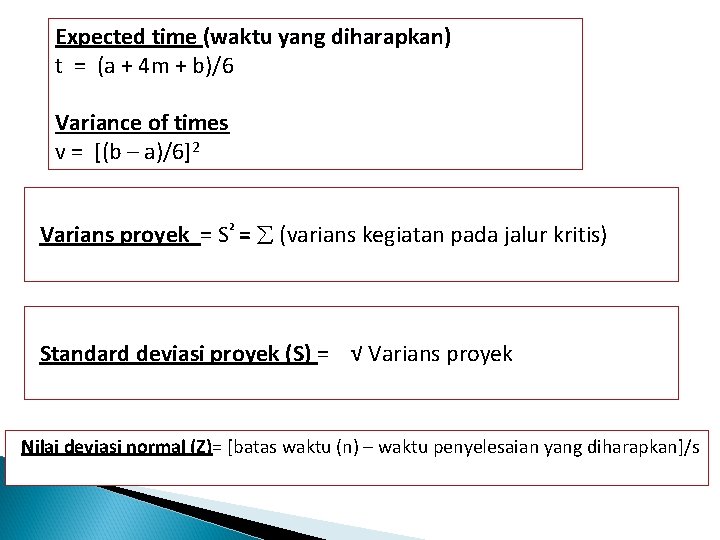

![Expected time waktu yang diharapkan t a 4 m b6 Variance Expected time (waktu yang diharapkan) t = (a + 4 m + b)/6 Variance](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-34.jpg)
Expected time (waktu yang diharapkan) t = (a + 4 m + b)/6 Variance of times v = [(b – a)/6]2 Varians proyek = S² = (varians kegiatan pada jalur kritis) Standard deviasi proyek (S) = √ Varians proyek Nilai deviasi normal (Z)= [batas waktu (n) – waktu penyelesaian yang diharapkan]/s

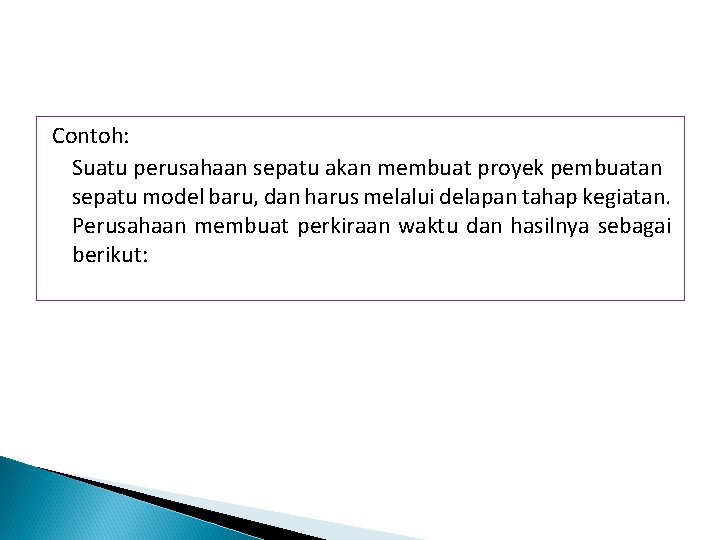

![Contoh Suatu perusahaan sepatu akan membuat proyek pembuatan sepatu model baru dan harus melalui Contoh: Suatu perusahaan sepatu akan membuat proyek pembuatan sepatu model baru, dan harus melalui](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-35.jpg)
Contoh: Suatu perusahaan sepatu akan membuat proyek pembuatan sepatu model baru, dan harus melalui delapan tahap kegiatan. Perusahaan membuat perkiraan waktu dan hasilnya sebagai berikut:
![Untuk mencari waktu yang diharapkan perusahaan dan variansnya maka dilakukan perhitungan sebagai berikut Kegiatan Untuk mencari waktu yang diharapkan perusahaan dan variansnya, maka dilakukan perhitungan sebagai berikut: Kegiatan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-36.jpg)
Untuk mencari waktu yang diharapkan perusahaan dan variansnya, maka dilakukan perhitungan sebagai berikut: Kegiatan (a) (b) (m) Jalur kritis Waktu yang diharapkan t = (a + 4 m + b )/6 Varians [(b-a)/6]2 A 1 3 2 Ya 2 0. 11 B 2 4 3 - 3 0. 11 C 1 3 2 Ya 2 0. 11 D 2 6 4 - 4 0. 44 E 1 7 4 Ya 4 1. 00 F 1 9 2 - 3 1. 78 G 3 11 4 Ya 5 1. 78 H 1 3 2 Ya 2 0. 11

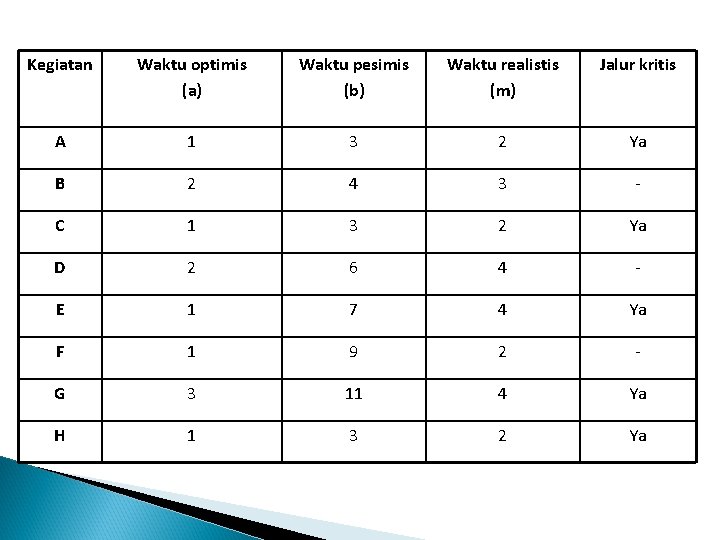

![Kegiatan Waktu optimis a Waktu pesimis b Waktu realistis m Jalur kritis A 1 Kegiatan Waktu optimis (a) Waktu pesimis (b) Waktu realistis (m) Jalur kritis A 1](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-37.jpg)
Kegiatan Waktu optimis (a) Waktu pesimis (b) Waktu realistis (m) Jalur kritis A 1 3 2 Ya B 2 4 3 - C 1 3 2 Ya D 2 6 4 - E 1 7 4 Ya F 1 9 2 - G 3 11 4 Ya H 1 3 2 Ya
![Varians proyek varians kegiatan pada jalur kritis varians A varians C Varians proyek = (varians kegiatan pada jalur kritis) = varians A + varians C](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-38.jpg)
Varians proyek = (varians kegiatan pada jalur kritis) = varians A + varians C + varians E + varians G + varians H = 0, 11 + 1, 00 + 1, 78 + 0, 11 = 3. 11 Standard deviasi proyek (s) = √ Varians proyek = √ 3. 11 = 1. 76 minggu Kemudian perusahaan menetapkan batas waktu penyelesaian proyek yakni selama 26 minggu, maka: Nilai deviasi normal (Z) = [batas waktu (n) – waktu penyelesaian yang diharapkan]/S = (26 minggu – 25 minggu)/1. 76 = 1/1. 76 = 0. 57
![Kemudian merujuk pada Tabel Normal kita dapat mendapat peluang 0 7157 artinya ada peluang Kemudian merujuk pada Tabel Normal, kita dapat mendapat peluang 0. 7157, artinya ada peluang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-39.jpg)
Kemudian merujuk pada Tabel Normal, kita dapat mendapat peluang 0. 7157, artinya ada peluang sebesar 71. 57% untuk perusahaan menyelesaikan proyek tersebut dalam kurun waktu 26 minggu atau kurang dari itu 0. 57 Standard deviations Peluang (T≤ 26 minggu) adalah 71, 57% 25 26 minggu Waktu
![KELEBIHAN CPMPERT 1 Sangat bermanfaat untuk menjadwalkan dan mengendalikan proyek besar 2 Konsep yang KELEBIHAN CPM/PERT 1. Sangat bermanfaat untuk menjadwalkan dan mengendalikan proyek besar. 2. Konsep yang](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-40.jpg)

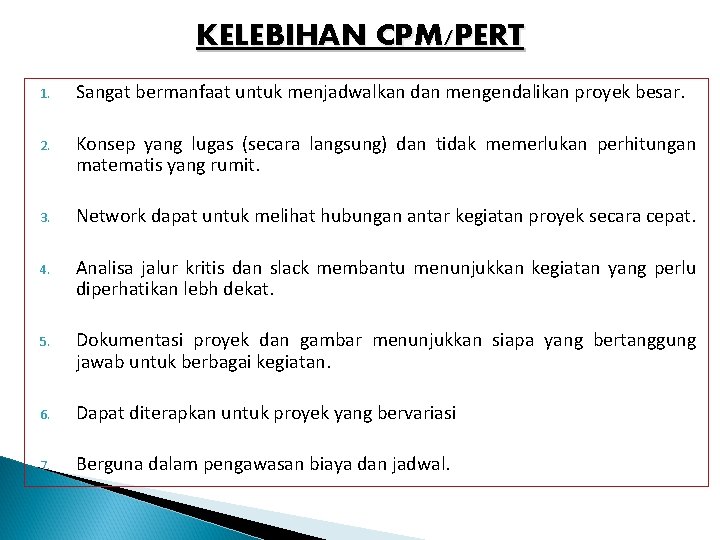

KELEBIHAN CPM/PERT 1. Sangat bermanfaat untuk menjadwalkan dan mengendalikan proyek besar. 2. Konsep yang lugas (secara langsung) dan tidak memerlukan perhitungan matematis yang rumit. 3. Network dapat untuk melihat hubungan antar kegiatan proyek secara cepat. 4. Analisa jalur kritis dan slack membantu menunjukkan kegiatan yang perlu diperhatikan lebh dekat. 5. Dokumentasi proyek dan gambar menunjukkan siapa yang bertanggung jawab untuk berbagai kegiatan. 6. Dapat diterapkan untuk proyek yang bervariasi 7. Berguna dalam pengawasan biaya dan jadwal.
![KETERBATASAN CPMPERT 1 Kegiatan harus jelas dan hubungan harus bebas dan stabil 2 Hubungan KETERBATASAN CPM/PERT 1. Kegiatan harus jelas dan hubungan harus bebas dan stabil. 2. Hubungan](https://slidetodoc.com/presentation_image/27ae2e174f7b9cb6461a6e1f75482d14/image-41.jpg)
KETERBATASAN CPM/PERT 1. Kegiatan harus jelas dan hubungan harus bebas dan stabil. 2. Hubungan pendahulu harus dijelaskan dijaringkan bersama-sama. 3. Perkiraan waktu cenderung subyektif dan tergantung manajer. 4. Ada bahaya terselubung dengan terlalu banyaknya penekanan pada jalur kritis, maka yang nyaris kritis perlu diawasi.
