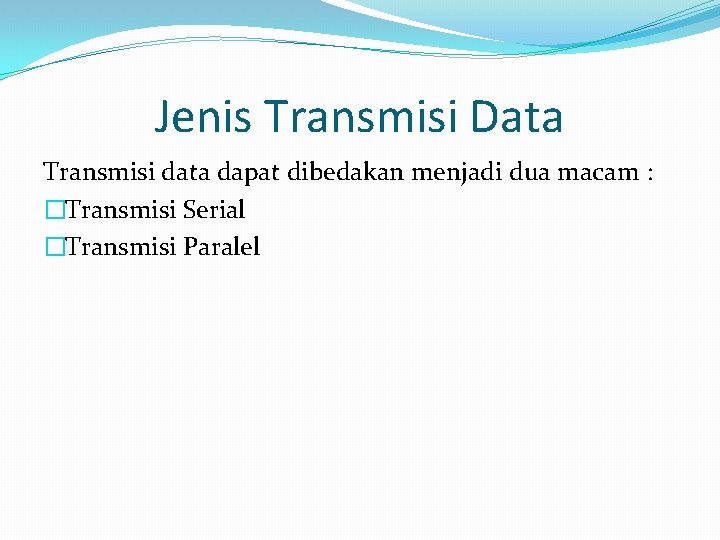

Jenis Transmisi Data Transmisi data dapat dibedakan menjadi dua macam : �Transmisi Serial �Transmisi Paralel

Transmisi Paralel �Suatu pengiriman data disebut paralel, jika sekelompok bit data ditransmisikan secara bersama dan melewati beberapa jalur transmisi yang terpisah. �Proses pengiriman data lebih cepat �Sistem ini akan lebih efektif untuk transmisi data yang memiliki jarak tidak terlalu jauh �Pada komputer tersedia juga saluran paralel atau paralel-port misalnya saluran yang dihubungkan dengan printer ketika akan mencetak data.

�Keuntungan : Kecepatan yang tinggi �Keburukan: Kos tinggi, oleh itu ia sesuai untuk jarak yang dekat (hingga 100 meter)

Transmisi Paralel

Contoh Transmisi Paralel

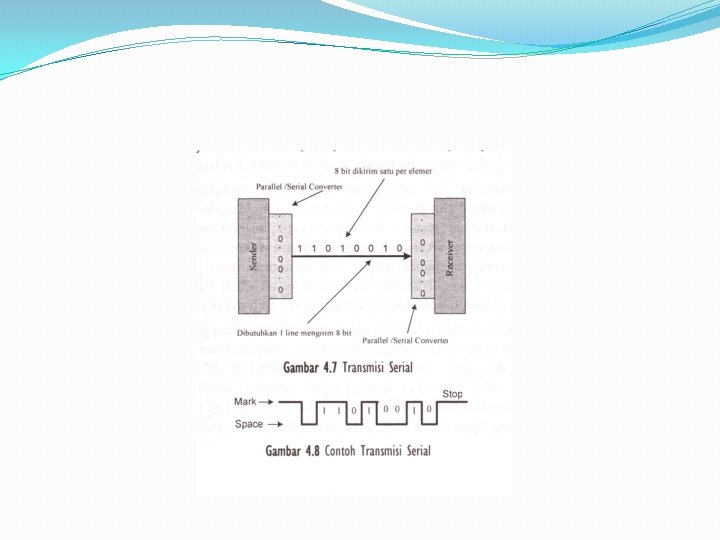

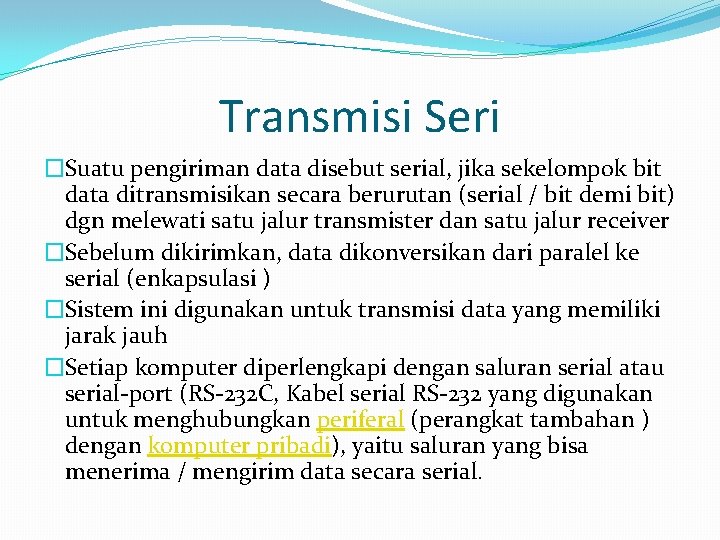

Transmisi Seri �Suatu pengiriman data disebut serial, jika sekelompok bit data ditransmisikan secara berurutan (serial / bit demi bit) dgn melewati satu jalur transmister dan satu jalur receiver �Sebelum dikirimkan, data dikonversikan dari paralel ke serial (enkapsulasi ) �Sistem ini digunakan untuk transmisi data yang memiliki jarak jauh �Setiap komputer diperlengkapi dengan saluran serial atau serial-port (RS-232 C, Kabel serial RS-232 yang digunakan untuk menghubungkan periferal (perangkat tambahan ) dengan komputer pribadi), yaitu saluran yang bisa menerima / mengirim data secara serial.

• Keuntungan : Murah, sesuai dengan jarak yang jauh • Kerugian : perbit sehingga kecepatannya rendah

Transmisi Asinkron Transmisi tak-sinkron adalah transmisi data dimana kedua pihak, pengirim dan penerima tidak perlu berada pada waktu yang sinkron. Sebagai contoh transmisi data dari keyboard ke memory dilakukan tak-sinkron karena kecepatan keyboard ditentukan oleh kecepatan user dalam menekan tombol (faktor manusia), kecepatan memory ditentukan oleh transfer-rate dari memory, namun bagaimanapun cepatnya manusia dalam mengetik masih lambat dibanding kecepatan prosessor dalam mentransfer data.

Transmisi Asinkron 2 �Pengiriman data dilakukan 1 karakter setiap kali, sehingga penerima harus melakukan sinkronisasi agar bit data yang dikirim dapat diterima dengan benar �Trasmisikeccepatan tinggi � 1 karakter dengan yang lainnya tidak ada waktu antara yang tetap �Bila terjadi kesalahan maka 1 blok data akan hilang �Membutuhkan start pulse / start bit (tanda mulai menerima bit data) �Idle transmitter = ‘ 1’ terus menerus, sebaliknya ‘ 0’ �Tiap karakter diakhiri dengan stop pulse / stop bit �Dikenal sebagai start-stop transmission

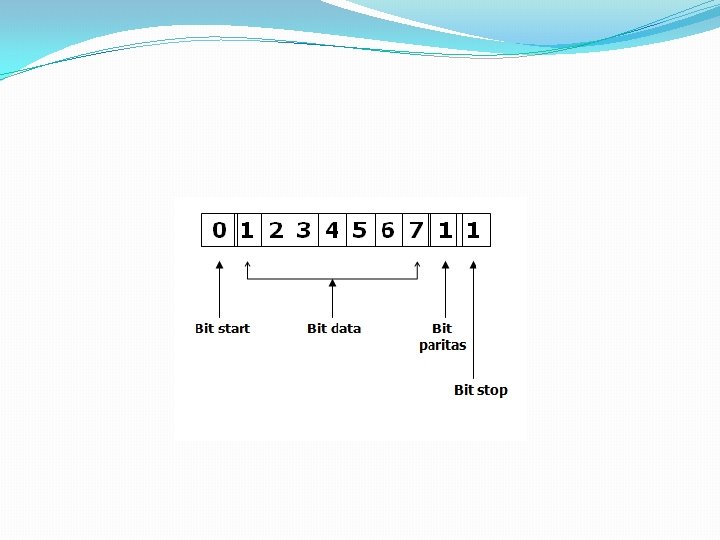

�Pada transmisi Asinkron, sebelum terjadi komunikasi, tdk diadakan sinkronisasi clock antara pengirim dan penerima �Data dikirim per karakter dan masing - masing karakter memiliki bit start (biasanya 0) dan bit stop (biasanya 1) �Start bit berfungsi utk menandakan adanya rangkaian bit karakter yang siap dikirim. �Stop bit berfungsi utk melakukan proses menunggu karakter berikutnya �Setiap karakter terdiri dari 10 bit dengan rincian : � 1 bit start bit � 1 bit stop bit � 7 bit data � 1 bit paritas

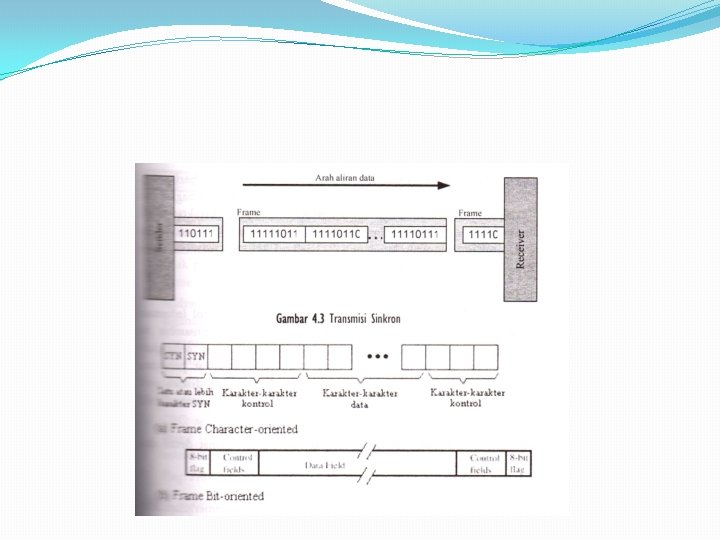

Transmisi Sinkron Transmisi sinkron adalah transmisi data dimana kedua pihak, pengirim dan penerima, berada pada waktu yang sinkron, biasanya dimulai dengan sinyal SYN untuk melakukan sinkronisasi antara dua piranti yang berkomunikasi, kemudian menyusul sinyal STX (startof-text) yang menyatakan awal dari transmisi data, kemudian sejumlah (blok) data dikirim, dan ditutup dengan ETX (end-of-text), terakhir ada sinyal BCC (block-check-character) yang digunakan untuk mengecek kesalahan dalam penerimaan data.

Transmisi Sinkron 2 �Pengiriman dilakukan per-blok data �Sinkronisasi dilakukan setiap sekian ribu bit data �Transmisi kecepatan tinggi �Tiap karakter tidak memerlukan bit awal / akhir �Bila terjadi kesalahan, 1 blok data akan hilang �Pemakaian saluran komunikasi akan efektif, karena transmisi hanya dilakukan bila dimiliki sejumlah blok data

Jalur Transmisi Data Jalur transmisi merupakan suatu alat yang mampu mengirimkan informasi dengan menggunakan peralatan yang lain. Jalur transmisi data ini dibagi menjadi 3 macam yakni �Unicast �Broadcast �Multicast

UNICAST �Unicast : kontak informasi yang terjadi pada suatu alat dengan satu alat yang lain. �Misalnya sewaktu menggunakan telepon, ketika salah satu telepon digunakan untuk menghubungi salah satu telepon yang lain, maka selain kedua telepon yang berhubungan tersebut tidak dapat menghubungi salah satu dari telepon yang sedang terkoneksi / terhubung tersebut.

BROADCAST �Broadcast : proses dalam pengiriman data atau informasi dari satu alat ke alat-alat lainnya. Dalam proses ini alat yang menerima informasi tidak bisa memberikan respon balik terhadap alat pengirim data / informasi. �Beberapa contoh yang menggunakan jalur transmisi Broadcast adalah pemancar radio, pemancar televisi serta mengirim email menggunakan mailing list.

MULTICAST �Multicast : suatu proses komunikasi terjadi melalui satu alat dengan alat lainnya. �Dalam proses ini masing-masing alat / media yang terhubung dapat berkomunikasi menggunakan alat yang menghubunginya. �Contohnya adalah server yang digunakan untuk mengakses internet. Server tersebut mampu melayani beberapa komputer yang terhubung dengan media, dan dalam proses ini komputer yang dihubungi mampu memberikan respon balik terhadap server tersebut.

Konfigurasi Jalur Transmisi Data Konfigurasi jalur komunikasi adalah cara menghubungkan perangkat-perangkat yang akan melakukan komunikasi, dapat dibedakan menjadi : �konfigurasi titik-ke-titik (point-to-point) �konfigurasi multi-titik (multipoint).

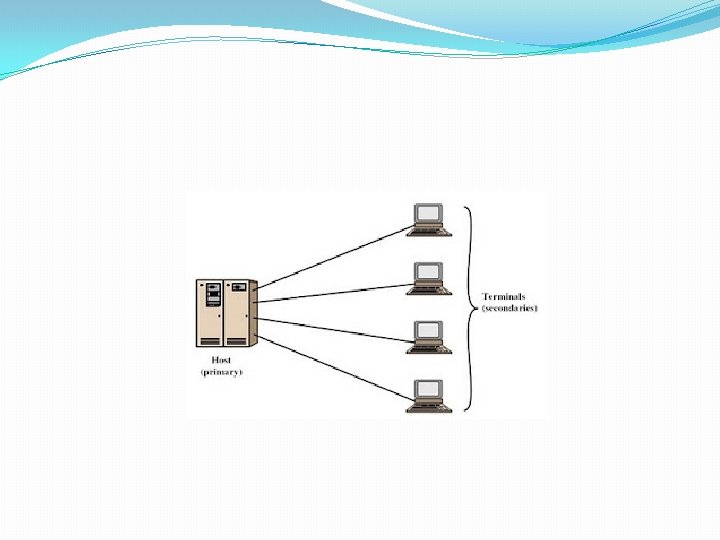

Point-to-point � Menghubungkan secara khusus dua piranti yang hendak berkomunikasi. � Konfigurasi ini banyak ditemukan pada transmisi paralel, misalnya komunikasi antara dua komputer secara paralel untuk melakukan penyalinan file-file data, walaupun transmisi serial dimungkinkan pula apabila jarak antara dua piranti jauh.

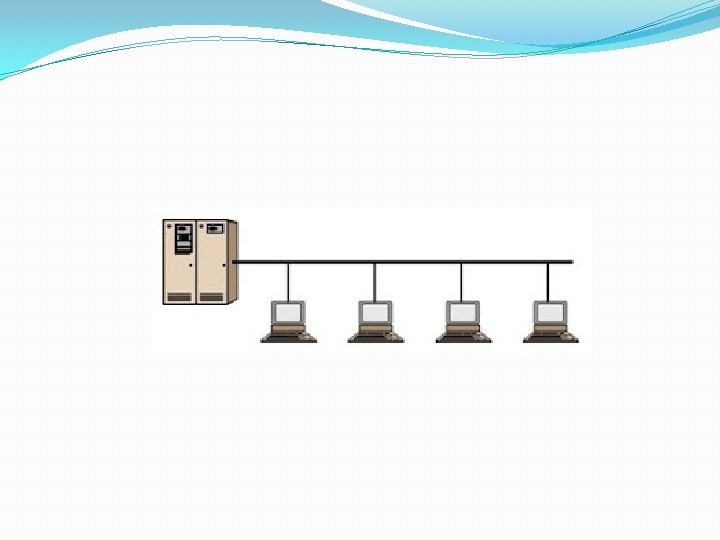

Multipoint �Multi-titik (multipoint) menyatakan hubungan yang memungkinkan sebuah jalur digunakan oleh banyak piranti yang berkomunikasi. �Sebagai contoh adalah konfigurasi pada jaringan bertopologi bus, dimana satu saluran data (backbone) terhubung ke beberapa komputer.

DUPLEX Duplex adalah sebuah istilah dalam bidang telekomunikasi yang menunjuk kepada komunikasi dua arah. Duplex terbagi menjadi 3 bagian, yaitu : 1. Simplex 2. Half – Duplex 3. Full - Duplex

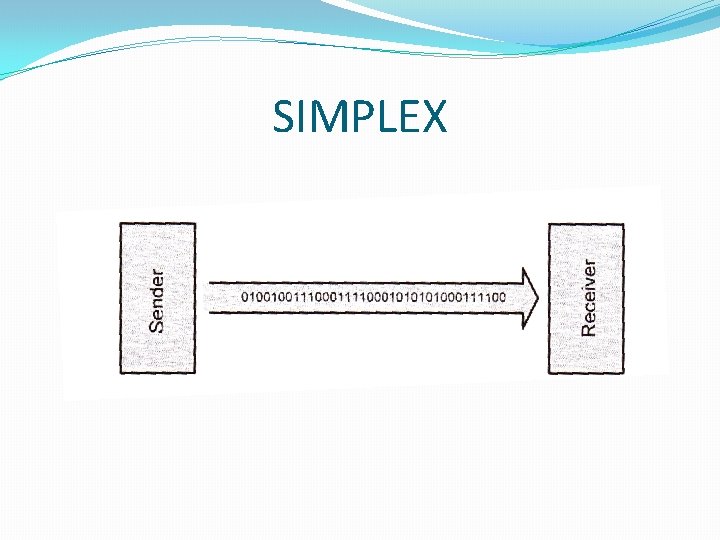

SIMPLEX

HALF - DUPLEX

FULL - DUPLEX
