TEKNIK KOMPILASI Pertemuan II

TEKNIK KOMPILASI KONSEP DASAR KOMPUTER George W. Gorsline: Komputer atau sistem komputer dapat dikemukakan dalam beberapa macam tingkat konsep yang berbeda Tingkatan Konsep Komputer: Tingkat Tingkat konsep konsep elektronik sakelar transfer register arsitektur diagram blok

KONSEP DASAR KOMPUTER Tingkat Konsep Elektronik ◦ Bentuk komputer terdiri atas sejumlah rangkaian komponen elektronika ditambah dengan komponen mekanika, magnetika, dan optik. ◦ Rangkaian elektronika yang melaksanakan berbagai kerja komputer, yaitu; menerima masukan mengolah data merekam informasi ke disk membaca informasi dari disk manampilkan data ke monitor mencetak data ke printer dan kerja lainnya

KONSEP DASAR KOMPUTER Tingkat Konsep Saklar ◦ Aktifitas (kerja) yang terjadi di dalam komputer baik itu kerja yang sederhana maupun yang rumit dapat kita pandang sebagai sekumpulan gerakan terhubung atau terputus dari kumpulan – kumpulan saklar. ◦ Komputer merupakan kumpulan dari rangkaian saklar. Setiap saklar elektronik terdiri atas dua kedudukan atau keadaan yakni keadaan terhubung dan keadaan terputus

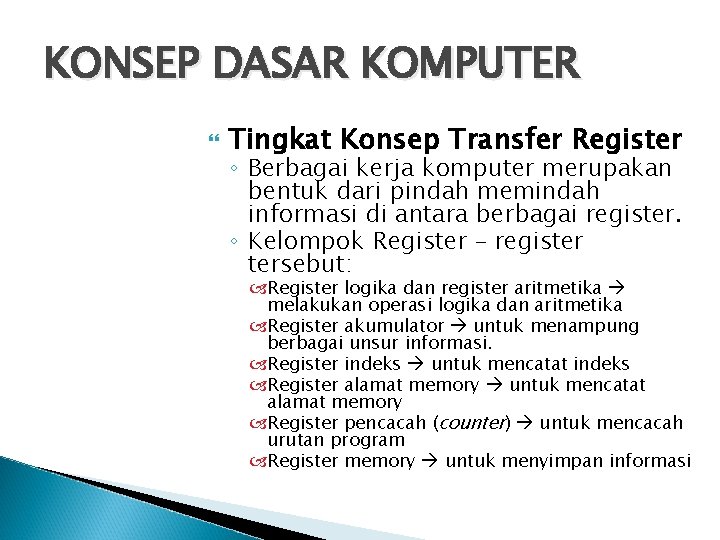

KONSEP DASAR KOMPUTER Tingkat Konsep Transfer Register ◦ Berbagai kerja komputer merupakan bentuk dari pindah memindah informasi di antara berbagai register. ◦ Kelompok Register – register tersebut: Register logika dan register aritmetika melakukan operasi logika dan aritmetika Register akumulator untuk menampung berbagai unsur informasi. Register indeks untuk mencatat indeks Register alamat memory untuk mencatat alamat memory Register pencacah (counter) untuk mencacah urutan program Register memory untuk menyimpan informasi

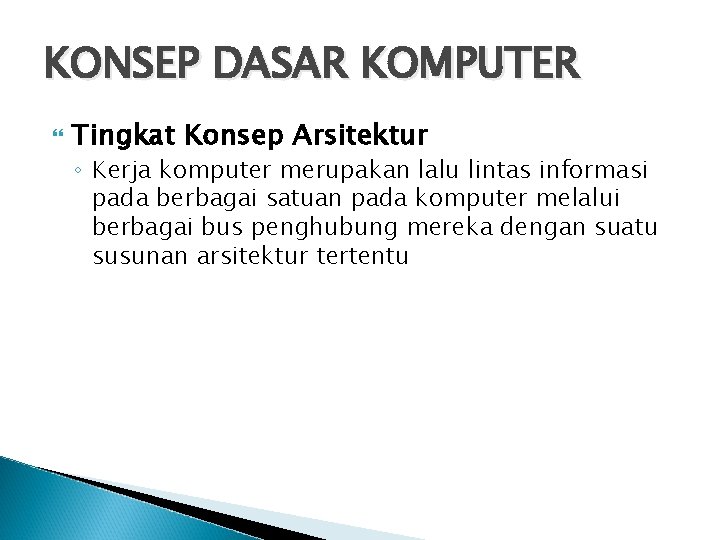

KONSEP DASAR KOMPUTER Tingkat Konsep Arsitektur ◦ Kerja komputer merupakan lalu lintas informasi pada berbagai satuan pada komputer melalui berbagai bus penghubung mereka dengan suatu susunan arsitektur tertentu

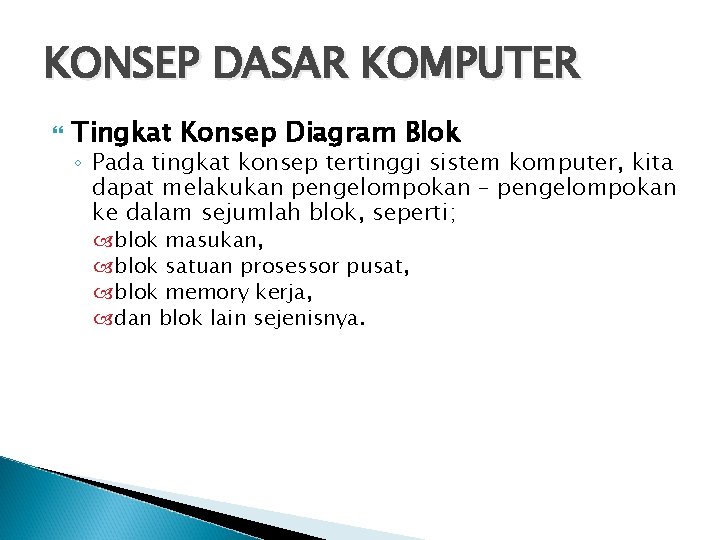

KONSEP DASAR KOMPUTER Tingkat Konsep Diagram Blok ◦ Pada tingkat konsep tertinggi sistem komputer, kita dapat melakukan pengelompokan – pengelompokan ke dalam sejumlah blok, seperti; blok masukan, blok satuan prosessor pusat, blok memory kerja, dan blok lain sejenisnya.

KONSEP DASAR KOMPUTER Contoh diagram blok komputer Masukan Keluaran Memory Dukung Satuan kendali Masukan Prosessor Memory Clock

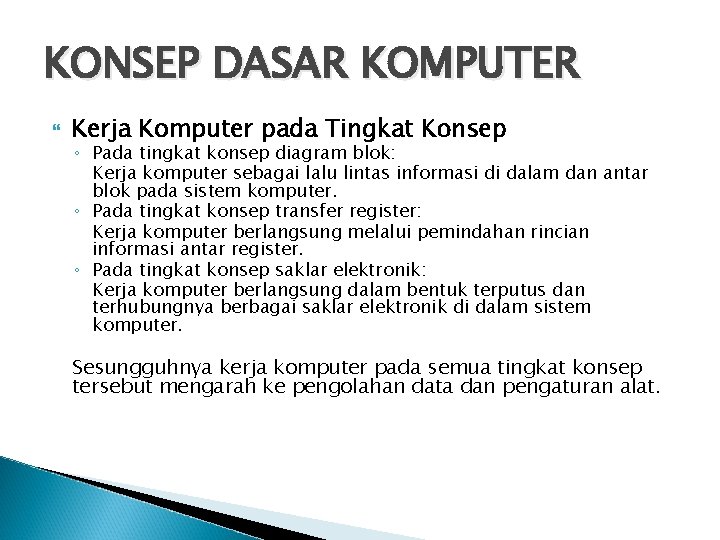

KONSEP DASAR KOMPUTER Kerja Komputer pada Tingkat Konsep ◦ Pada tingkat konsep diagram blok: Kerja komputer sebagai lalu lintas informasi di dalam dan antar blok pada sistem komputer. ◦ Pada tingkat konsep transfer register: Kerja komputer berlangsung melalui pemindahan rincian informasi antar register. ◦ Pada tingkat konsep saklar elektronik: Kerja komputer berlangsung dalam bentuk terputus dan terhubungnya berbagai saklar elektronik di dalam sistem komputer. Sesungguhnya kerja komputer pada semua tingkat konsep tersebut mengarah ke pengolahan data dan pengaturan alat.

KONSEP DASAR KOMPUTER Sumberdaya pada Komputer ◦ Hardware (sumberdaya keras / perangkat keras) ◦ Software (sumberdaya lunak / perangkat lunak) ◦ Firmware (sumberdaya tegar / perangkat tegar)

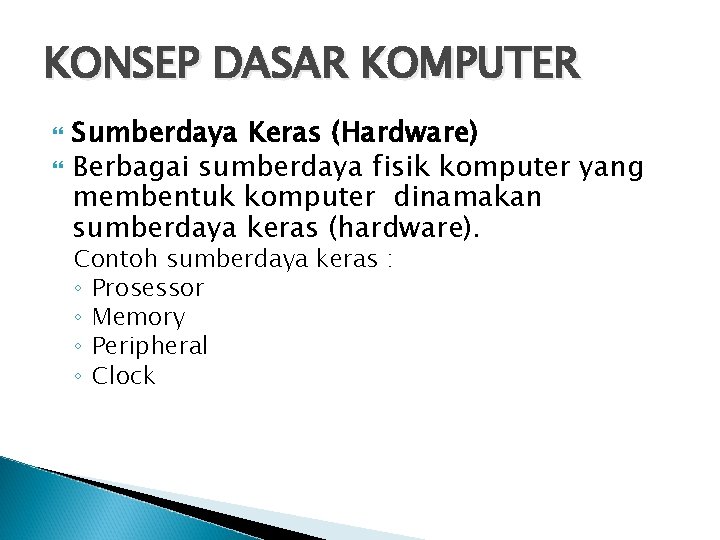

KONSEP DASAR KOMPUTER Sumberdaya Keras (Hardware) Berbagai sumberdaya fisik komputer yang membentuk komputer dinamakan sumberdaya keras (hardware). Contoh sumberdaya keras : ◦ Prosessor ◦ Memory ◦ Peripheral ◦ Clock

KONSEP DASAR KOMPUTER Sumberdaya Lunak (Software) Komputer atau sistem memiliki berbagai informasi berupa program, data dan perintah yang tidak berbentuk fisik. Sumberdaya ini disebut sumberdaya lunak atau perangkat lunak (software).

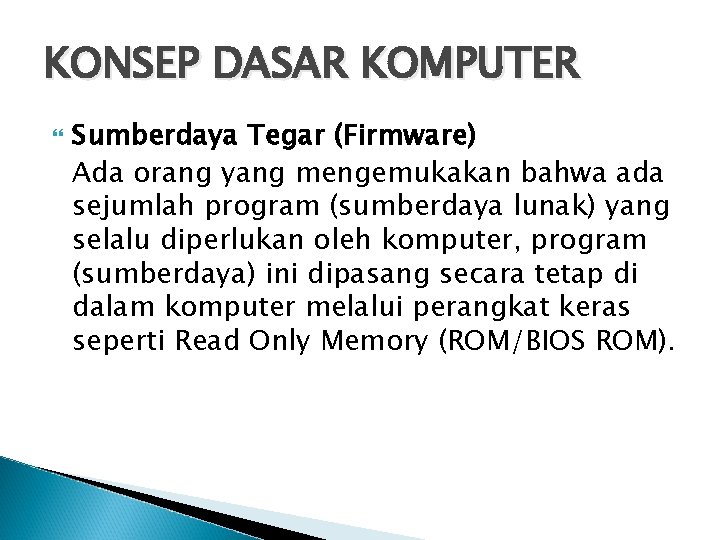

KONSEP DASAR KOMPUTER Sumberdaya Tegar (Firmware) Ada orang yang mengemukakan bahwa ada sejumlah program (sumberdaya lunak) yang selalu diperlukan oleh komputer, program (sumberdaya) ini dipasang secara tetap di dalam komputer melalui perangkat keras seperti Read Only Memory (ROM/BIOS ROM).

KONSEP DASAR KOMPUTER Sistem Prosesor Tunggal Satuan Kendali Prosessor Masukan Saluran Memori Kerja Saluran Memori Dukung Saluran Keluaran an

KONSEP DASAR KOMPUTER Memory – Jenis, Ukuran & Kecepatan (Software Controlled) Register Cache Memory Relatif Sedikit Cepat (Hardware Controlled) Relatif Banyak Agak Lambat Memory Kerja (OS Controlled) I/O Memory Dukung Memory Arsip Sangat Besar Lambat

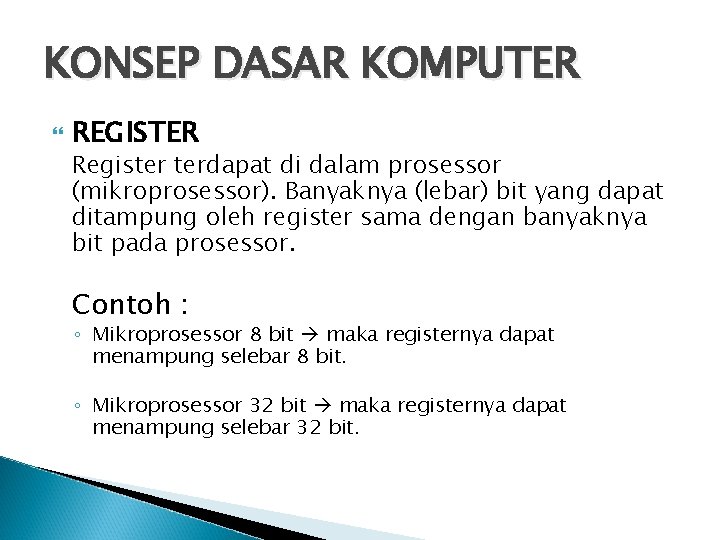

KONSEP DASAR KOMPUTER REGISTER Register terdapat di dalam prosessor (mikroprosessor). Banyaknya (lebar) bit yang dapat ditampung oleh register sama dengan banyaknya bit pada prosessor. Contoh : ◦ Mikroprosessor 8 bit maka registernya dapat menampung selebar 8 bit. ◦ Mikroprosessor 32 bit maka registernya dapat menampung selebar 32 bit.

KONSEP DASAR KOMPUTER Nama – nama register : ◦ ◦ ◦ Accumulator register Index register Counter register Address register Data Register

KONSEP DASAR KOMPUTER CACHE MEMORY ◦ Cache memory sengaja dibuat untuk diselingkan antara prosessor dan memory kerja. Cache memory memiliki kinerja/proses yang cepat. ◦ Apabila pada suatu pekerjaan terdapat kumpulan instruksi atau data yang harus bergerak bolak – balik secara berulang – ulang antara prosessor dan memory kerja, maka kumpulan tersebut untuk selanjutnya tidak dikembalikan ke memory kerja tetapi di masukkan ke memory kase agar pekerjaan lebih cepat.

KONSEP DASAR KOMPUTER Memory Kerja ◦ Memory kerja terdapat di dalam sistem komputer dan sering disebut memory utama (main memory). ◦ Memory kerja terdiri atas banyak sel memory. ◦ Setiap sel memory dapat menyimpan kata yang lebarnya tergantung jenisnya. Contoh: DRAM satu kata = 8 bit EDO RAM satu kata = 16 bit SDRAM satu kata = 32 bit DDR dan RDRAM satu kata = 64 bit.

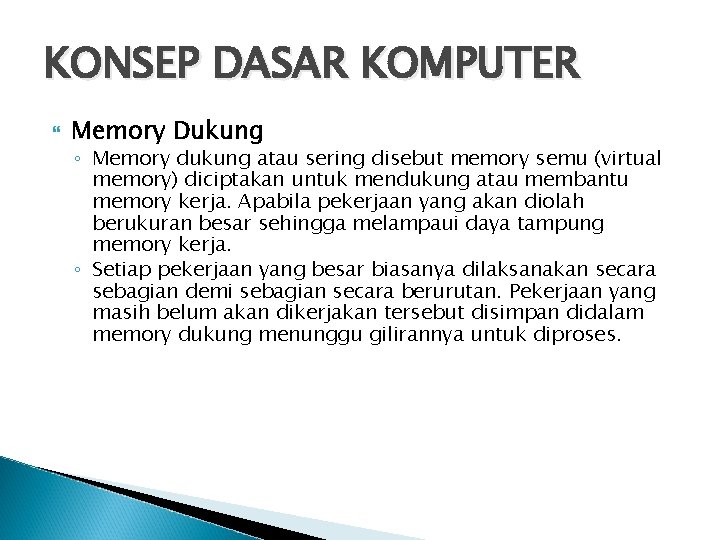

KONSEP DASAR KOMPUTER Memory Dukung ◦ Memory dukung atau sering disebut memory semu (virtual memory) diciptakan untuk mendukung atau membantu memory kerja. Apabila pekerjaan yang akan diolah berukuran besar sehingga melampaui daya tampung memory kerja. ◦ Setiap pekerjaan yang besar biasanya dilaksanakan secara sebagian demi sebagian secara berurutan. Pekerjaan yang masih belum akan dikerjakan tersebut disimpan didalam memory dukung menunggu gilirannya untuk diproses.

KONSEP DASAR KOMPUTER Memory Arsip Memory arsip merupakan alat untuk menyimpan informasi secara besar – besaran secara untuk jangka waktu yang lama. Pada umumnya memory arsip berbentuk disk yang digerakkan oleh alat penggerak khusus, seperti : hard disk Disket Cd magnetik tape . . . dsb.
