TEKNIK AMALI AIRCOND NOTA OLEH MOHD HAFFIZ BIN

TEKNIK AMALI AIRCOND NOTA OLEH MOHD HAFFIZ BIN ZAINAL ABIDIN PENSYARAH KOLEJ KOMUNITI PAYA BESAR (2007 -2015) KOLEJ KOMUNITI KUALA TERENGGANU (2015 SEKARANG) MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 1

JENIS AIRCOND TERKINI • SPLIT UNIT INDOOR-OUTDOOR MODEL AIRCOND Gas DIGUNAKAN KOD GAS R-22(AIRCOND MODEL LAMA) R-401(INVERTER/JIMAT ELEKTRIK) R-401(AIRCOND MODEL BARU) MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 2

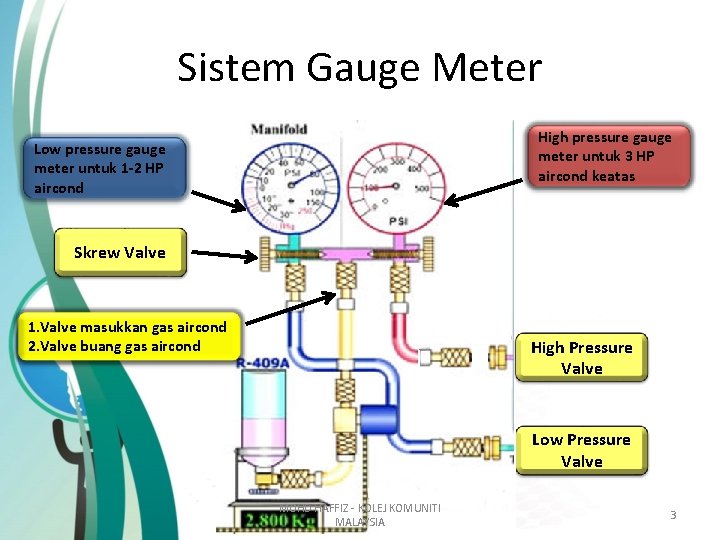

Sistem Gauge Meter High pressure gauge meter untuk 3 HP aircond keatas Low pressure gauge meter untuk 1 -2 HP aircond Skrew Valve 1. Valve masukkan gas aircond 2. Valve buang gas aircond High Pressure Valve Low Pressure Valve MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 3

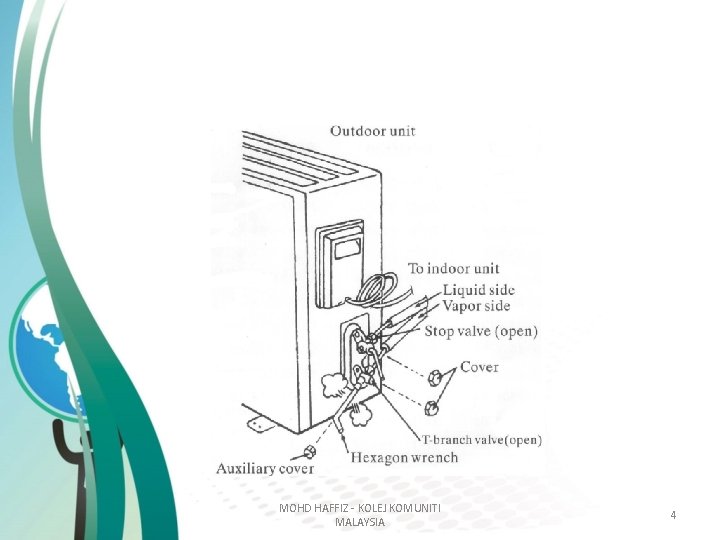

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 4

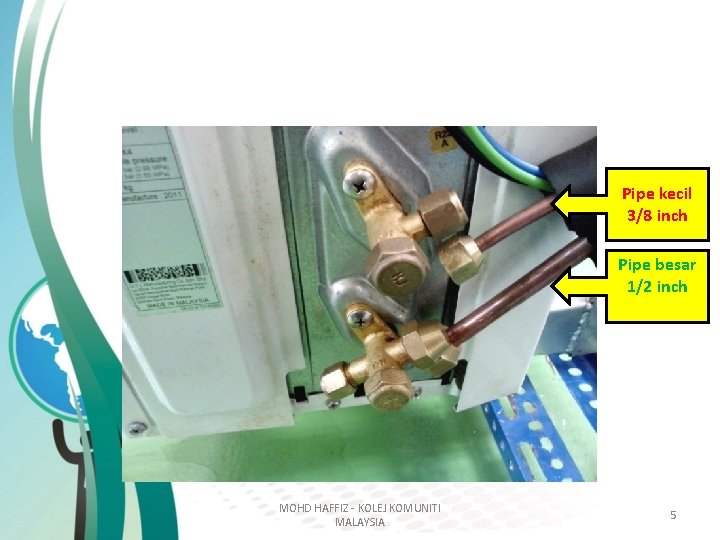

Pipe kecil 3/8 inch Pipe besar 1/2 inch MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 5

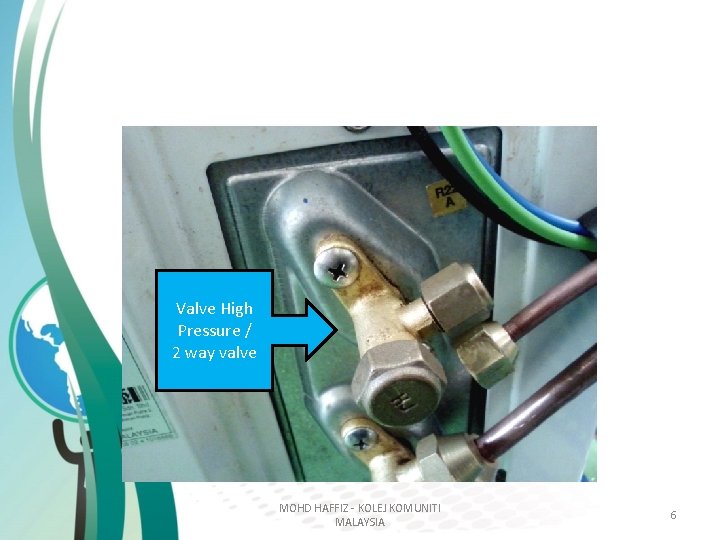

Valve High Pressure / 2 way valve MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 6

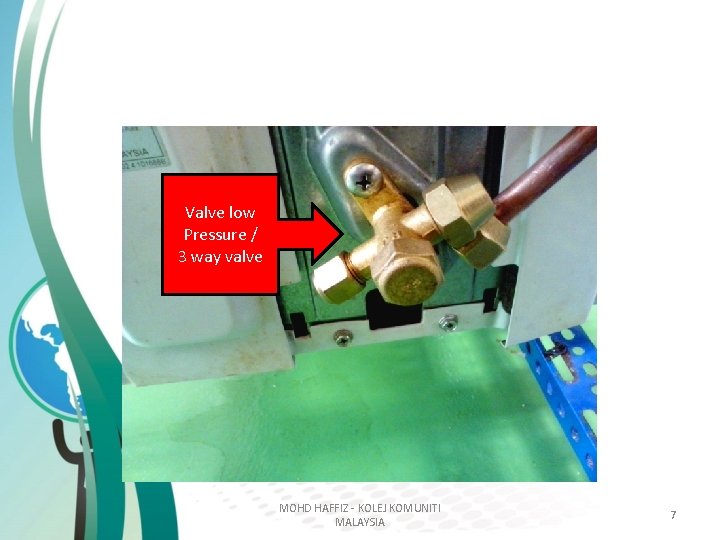

Valve low Pressure / 3 way valve MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 7

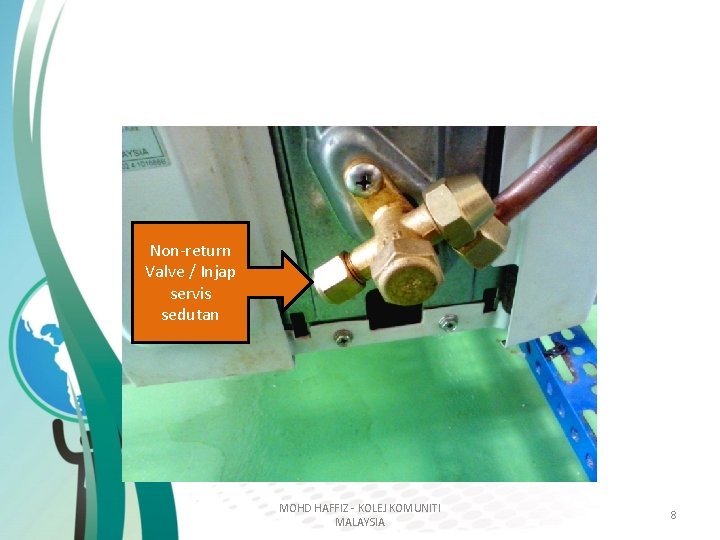

Non-return Valve / Injap servis sedutan MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 8

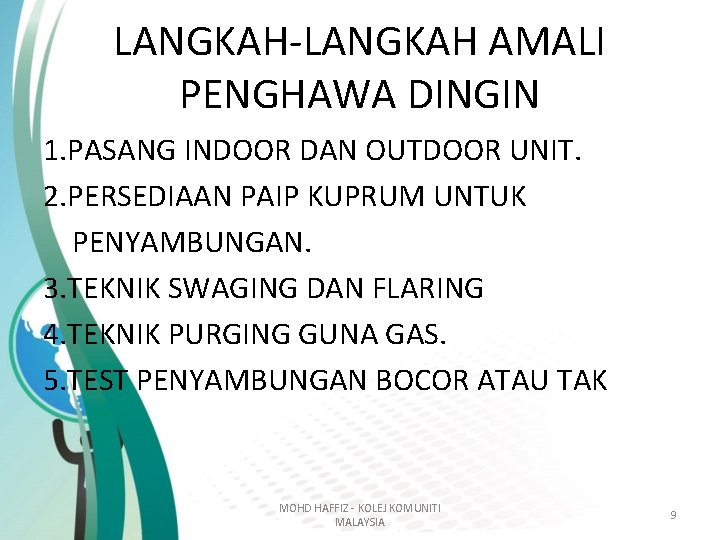

LANGKAH-LANGKAH AMALI PENGHAWA DINGIN 1. PASANG INDOOR DAN OUTDOOR UNIT. 2. PERSEDIAAN PAIP KUPRUM UNTUK PENYAMBUNGAN. 3. TEKNIK SWAGING DAN FLARING 4. TEKNIK PURGING GUNA GAS. 5. TEST PENYAMBUNGAN BOCOR ATAU TAK MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 9

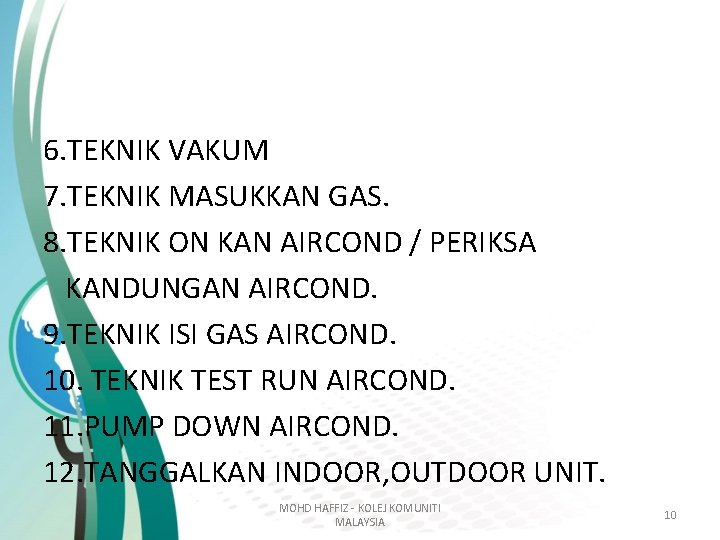

6. TEKNIK VAKUM 7. TEKNIK MASUKKAN GAS. 8. TEKNIK ON KAN AIRCOND / PERIKSA KANDUNGAN AIRCOND. 9. TEKNIK ISI GAS AIRCOND. 10. TEKNIK TEST RUN AIRCOND. 11. PUMP DOWN AIRCOND. 12. TANGGALKAN INDOOR, OUTDOOR UNIT. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 10

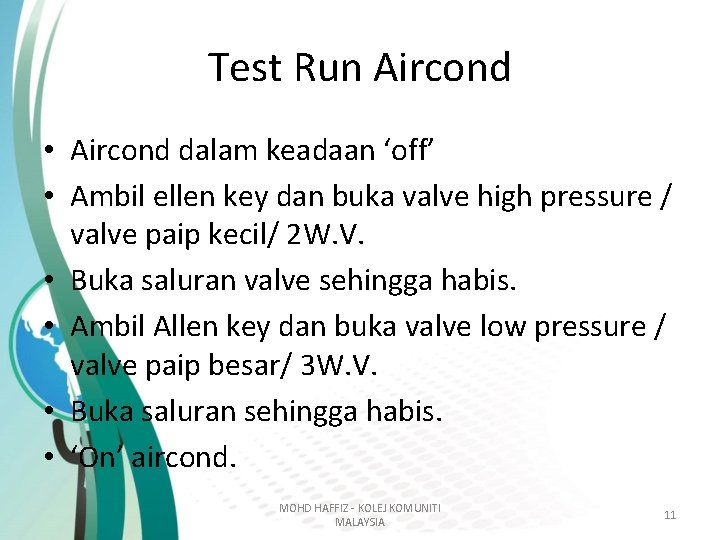

Test Run Aircond • Aircond dalam keadaan ‘off’ • Ambil ellen key dan buka valve high pressure / valve paip kecil/ 2 W. V. • Buka saluran valve sehingga habis. • Ambil Allen key dan buka valve low pressure / valve paip besar/ 3 W. V. • Buka saluran sehingga habis. • ‘On’ aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 11

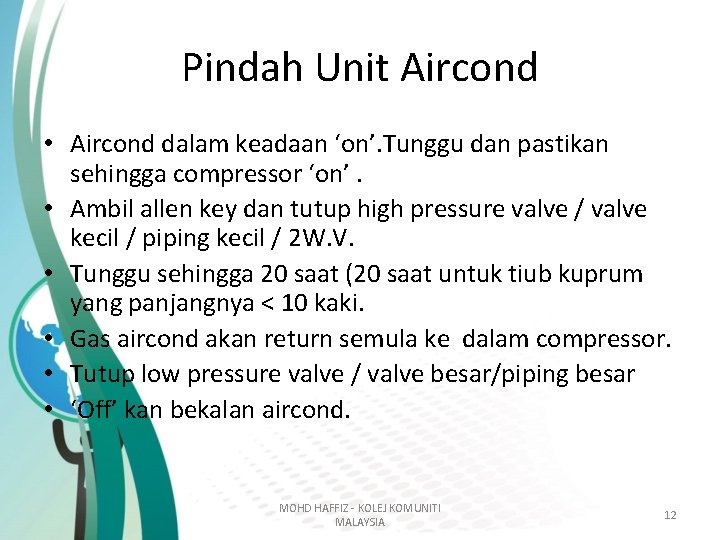

Pindah Unit Aircond • Aircond dalam keadaan ‘on’. Tunggu dan pastikan sehingga compressor ‘on’. • Ambil allen key dan tutup high pressure valve / valve kecil / piping kecil / 2 W. V. • Tunggu sehingga 20 saat (20 saat untuk tiub kuprum yang panjangnya < 10 kaki. • Gas aircond akan return semula ke dalam compressor. • Tutup low pressure valve / valve besar/piping besar • ‘Off’ kan bekalan aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 12

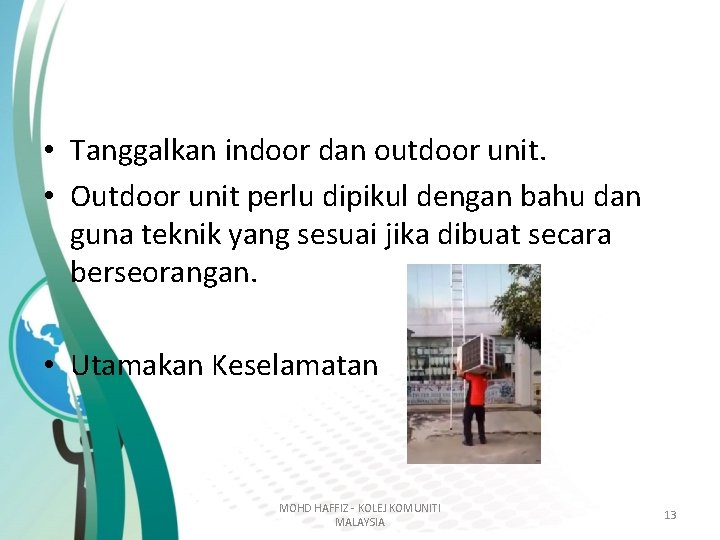

• Tanggalkan indoor dan outdoor unit. • Outdoor unit perlu dipikul dengan bahu dan guna teknik yang sesuai jika dibuat secara berseorangan. • Utamakan Keselamatan MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 13

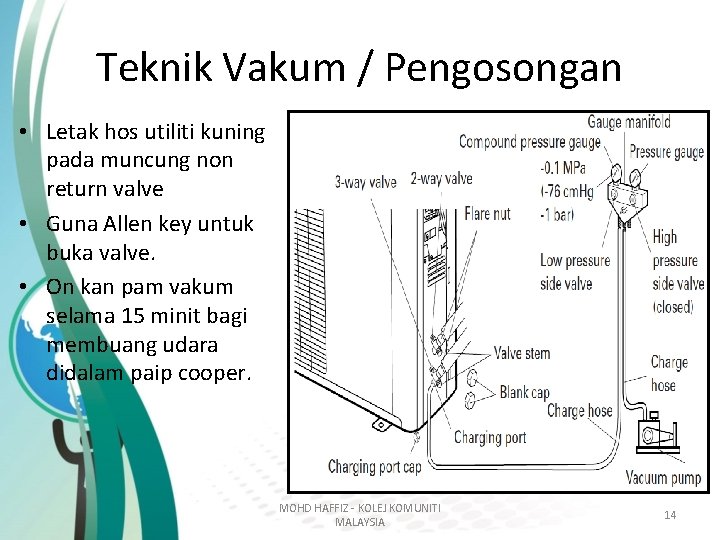

Teknik Vakum / Pengosongan • Letak hos utiliti kuning pada muncung non return valve • Guna Allen key untuk buka valve. • On kan pam vakum selama 15 minit bagi membuang udara didalam paip cooper. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 14

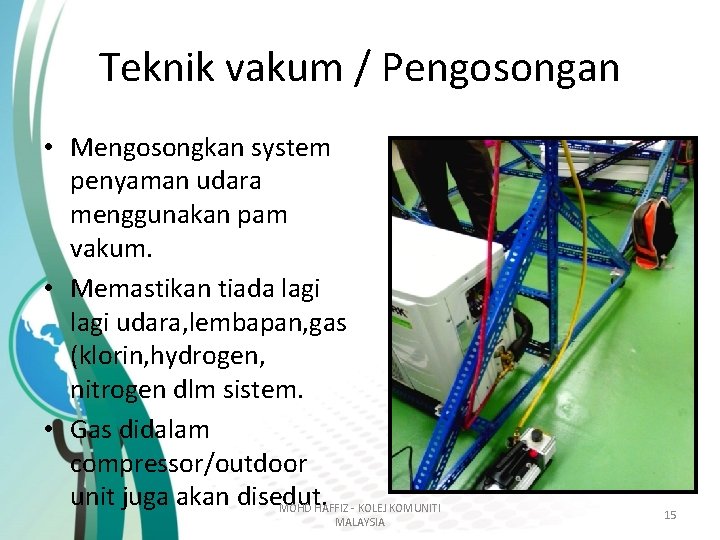

Teknik vakum / Pengosongan • Mengosongkan system penyaman udara menggunakan pam vakum. • Memastikan tiada lagi udara, lembapan, gas (klorin, hydrogen, nitrogen dlm sistem. • Gas didalam compressor/outdoor unit juga akan disedut. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 15

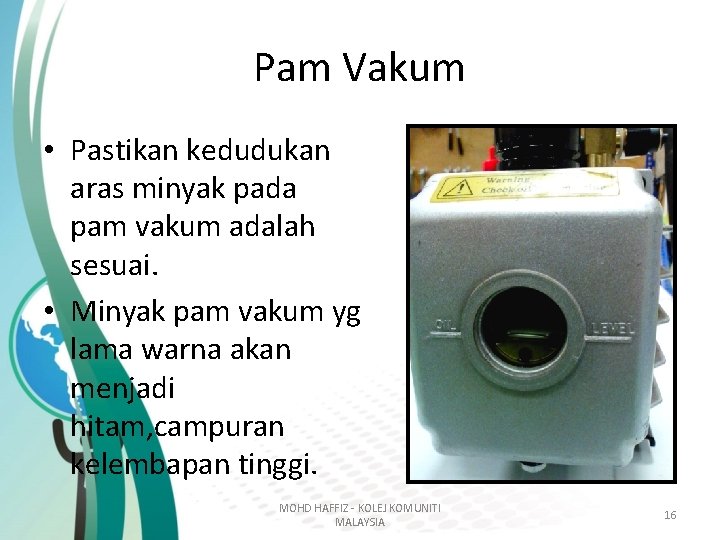

Pam Vakum • Pastikan kedudukan aras minyak pada pam vakum adalah sesuai. • Minyak pam vakum yg lama warna akan menjadi hitam, campuran kelembapan tinggi. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 16

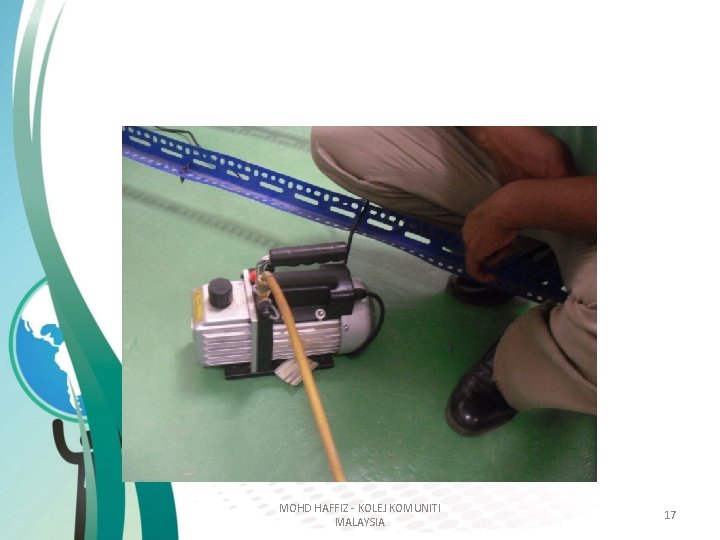

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 17

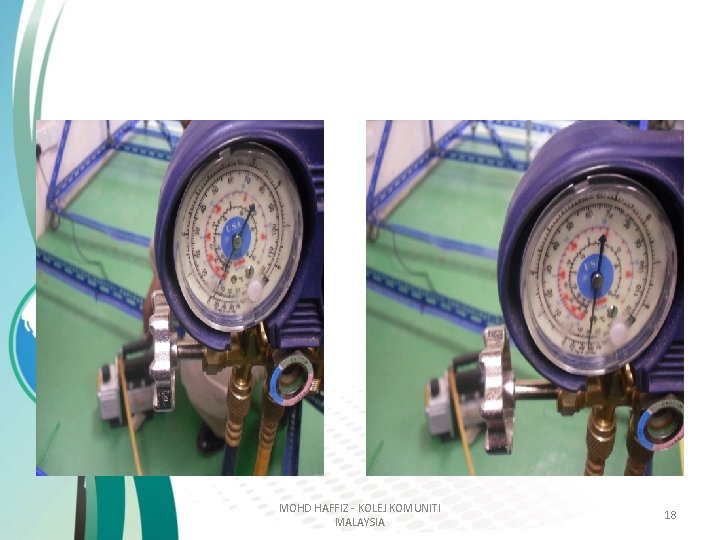

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 18

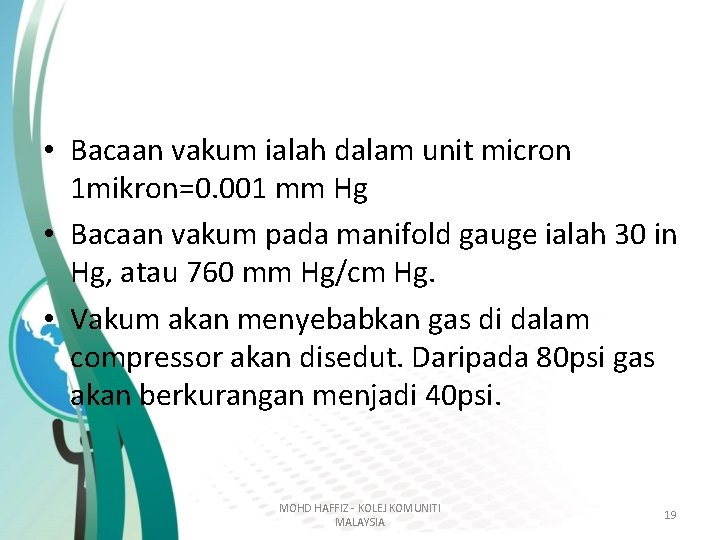

• Bacaan vakum ialah dalam unit micron 1 mikron=0. 001 mm Hg • Bacaan vakum pada manifold gauge ialah 30 in Hg, atau 760 mm Hg/cm Hg. • Vakum akan menyebabkan gas di dalam compressor akan disedut. Daripada 80 psi gas akan berkurangan menjadi 40 psi. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 19

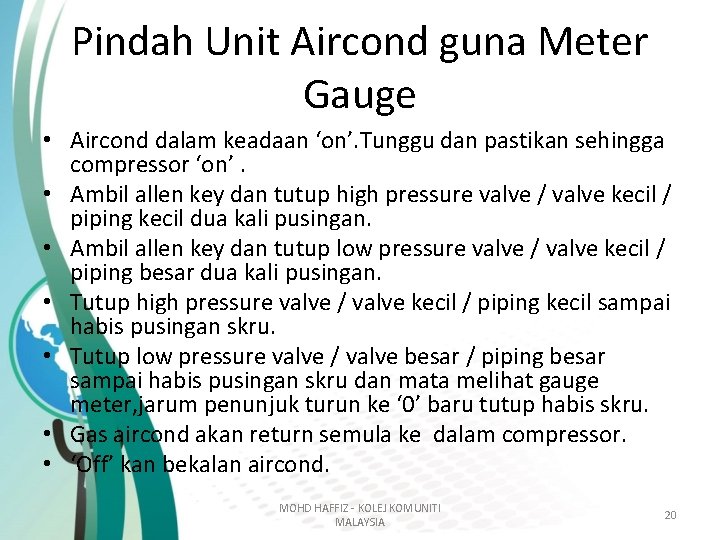

Pindah Unit Aircond guna Meter Gauge • Aircond dalam keadaan ‘on’. Tunggu dan pastikan sehingga compressor ‘on’. • Ambil allen key dan tutup high pressure valve / valve kecil / piping kecil dua kali pusingan. • Ambil allen key dan tutup low pressure valve / valve kecil / piping besar dua kali pusingan. • Tutup high pressure valve / valve kecil / piping kecil sampai habis pusingan skru. • Tutup low pressure valve / valve besar / piping besar sampai habis pusingan skru dan mata melihat gauge meter, jarum penunjuk turun ke ‘ 0’ baru tutup habis skru. • Gas aircond akan return semula ke dalam compressor. • ‘Off’ kan bekalan aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 20

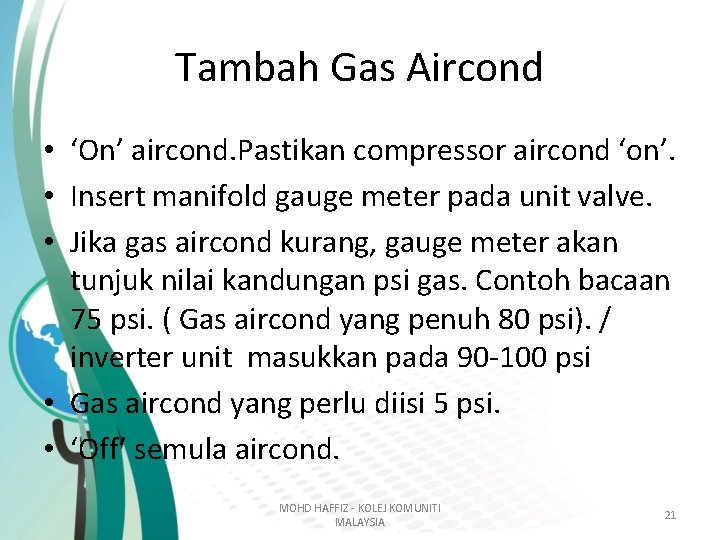

Tambah Gas Aircond • ‘On’ aircond. Pastikan compressor aircond ‘on’. • Insert manifold gauge meter pada unit valve. • Jika gas aircond kurang, gauge meter akan tunjuk nilai kandungan psi gas. Contoh bacaan 75 psi. ( Gas aircond yang penuh 80 psi). / inverter unit masukkan pada 90 -100 psi • Gas aircond yang perlu diisi 5 psi. • ‘Off’ semula aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 21

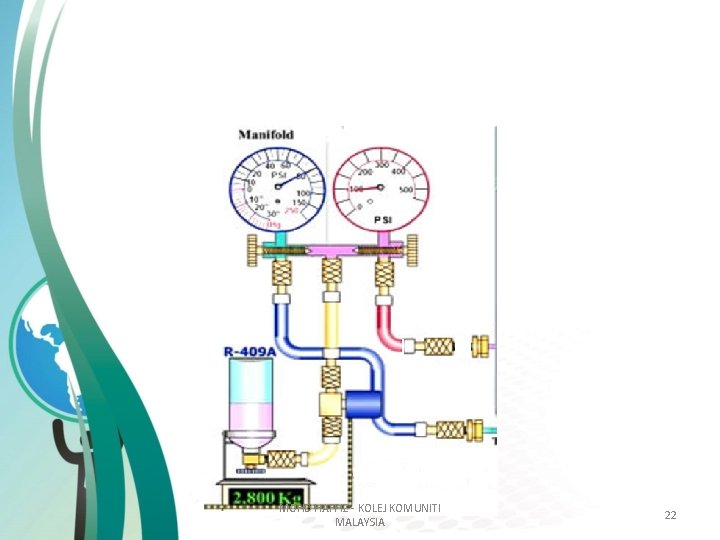

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 22

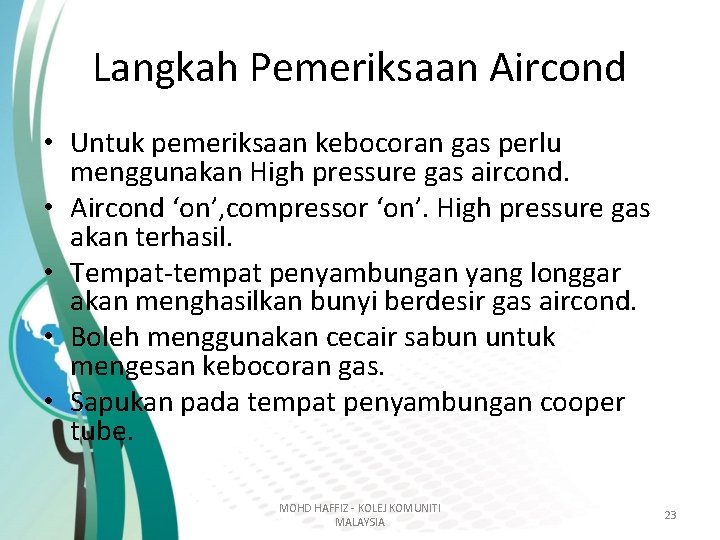

Langkah Pemeriksaan Aircond • Untuk pemeriksaan kebocoran gas perlu menggunakan High pressure gas aircond. • Aircond ‘on’, compressor ‘on’. High pressure gas akan terhasil. • Tempat-tempat penyambungan yang longgar akan menghasilkan bunyi berdesir gas aircond. • Boleh menggunakan cecair sabun untuk mengesan kebocoran gas. • Sapukan pada tempat penyambungan cooper tube. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 23

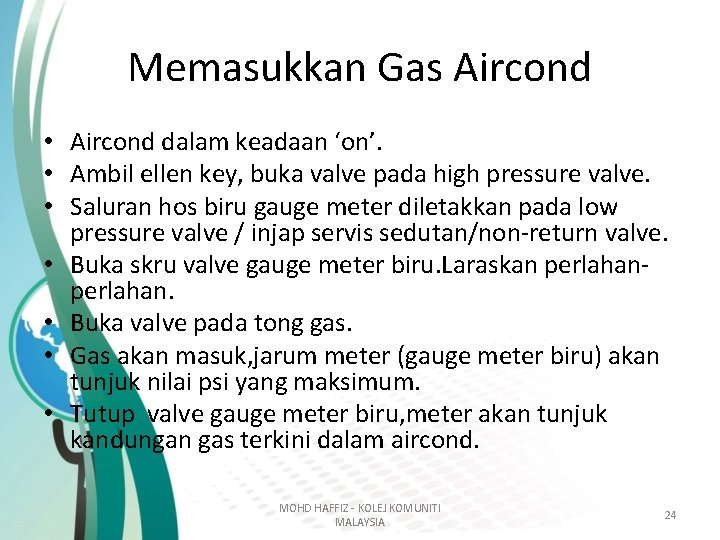

Memasukkan Gas Aircond • Aircond dalam keadaan ‘on’. • Ambil ellen key, buka valve pada high pressure valve. • Saluran hos biru gauge meter diletakkan pada low pressure valve / injap servis sedutan/non-return valve. • Buka skru valve gauge meter biru. Laraskan perlahan. • Buka valve pada tong gas. • Gas akan masuk, jarum meter (gauge meter biru) akan tunjuk nilai psi yang maksimum. • Tutup valve gauge meter biru, meter akan tunjuk kandungan gas terkini dalam aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 24

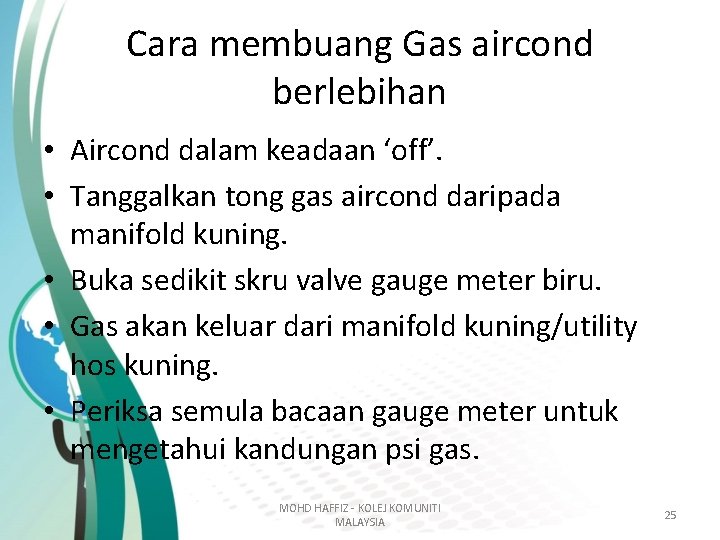

Cara membuang Gas aircond berlebihan • Aircond dalam keadaan ‘off’. • Tanggalkan tong gas aircond daripada manifold kuning. • Buka sedikit skru valve gauge meter biru. • Gas akan keluar dari manifold kuning/utility hos kuning. • Periksa semula bacaan gauge meter untuk mengetahui kandungan psi gas. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 25

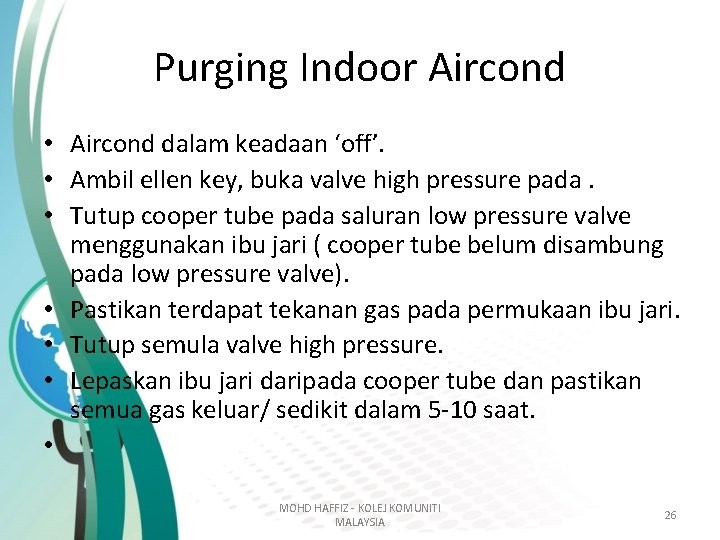

Purging Indoor Aircond • Aircond dalam keadaan ‘off’. • Ambil ellen key, buka valve high pressure pada. • Tutup cooper tube pada saluran low pressure valve menggunakan ibu jari ( cooper tube belum disambung pada low pressure valve). • Pastikan terdapat tekanan gas pada permukaan ibu jari. • Tutup semula valve high pressure. • Lepaskan ibu jari daripada cooper tube dan pastikan semua gas keluar/ sedikit dalam 5 -10 saat. • MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 26

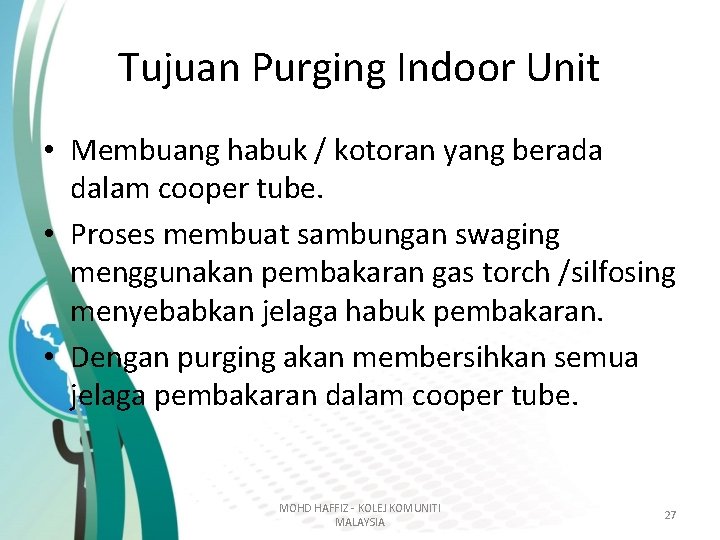

Tujuan Purging Indoor Unit • Membuang habuk / kotoran yang berada dalam cooper tube. • Proses membuat sambungan swaging menggunakan pembakaran gas torch /silfosing menyebabkan jelaga habuk pembakaran. • Dengan purging akan membersihkan semua jelaga pembakaran dalam cooper tube. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 27

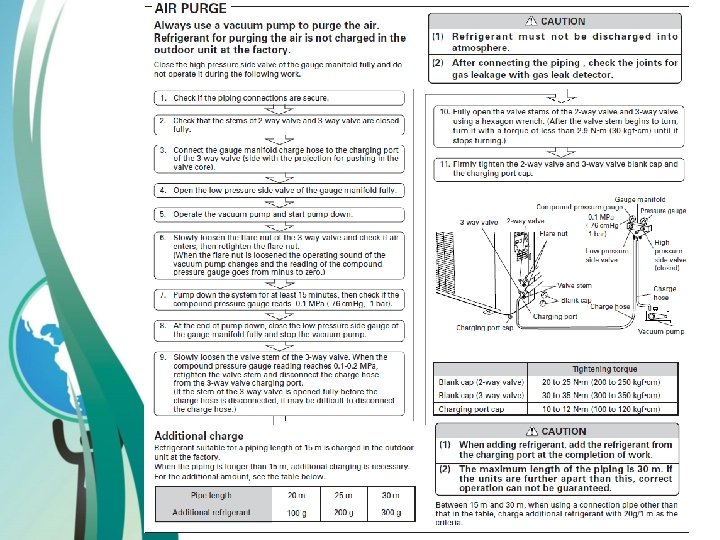

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 28

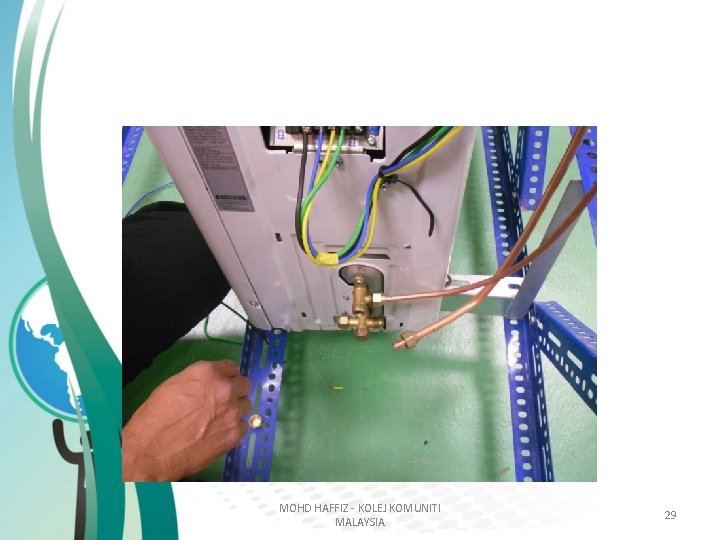

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 29

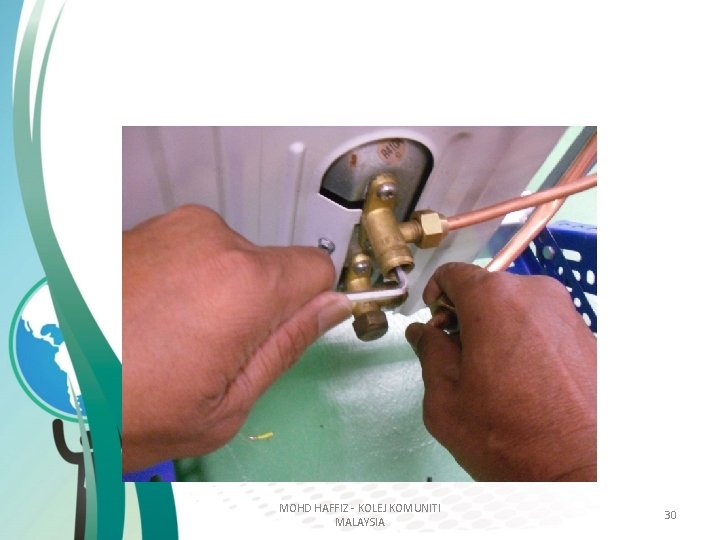

MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 30

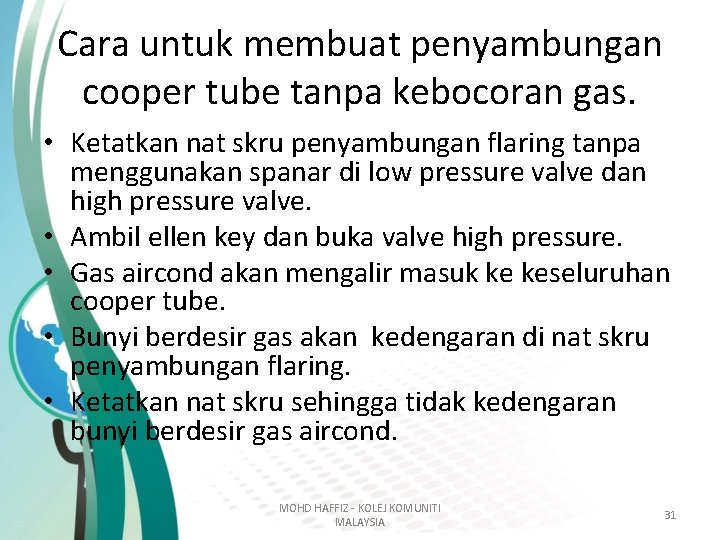

Cara untuk membuat penyambungan cooper tube tanpa kebocoran gas. • Ketatkan nat skru penyambungan flaring tanpa menggunakan spanar di low pressure valve dan high pressure valve. • Ambil ellen key dan buka valve high pressure. • Gas aircond akan mengalir masuk ke keseluruhan cooper tube. • Bunyi berdesir gas akan kedengaran di nat skru penyambungan flaring. • Ketatkan nat skru sehingga tidak kedengaran bunyi berdesir gas aircond. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 31

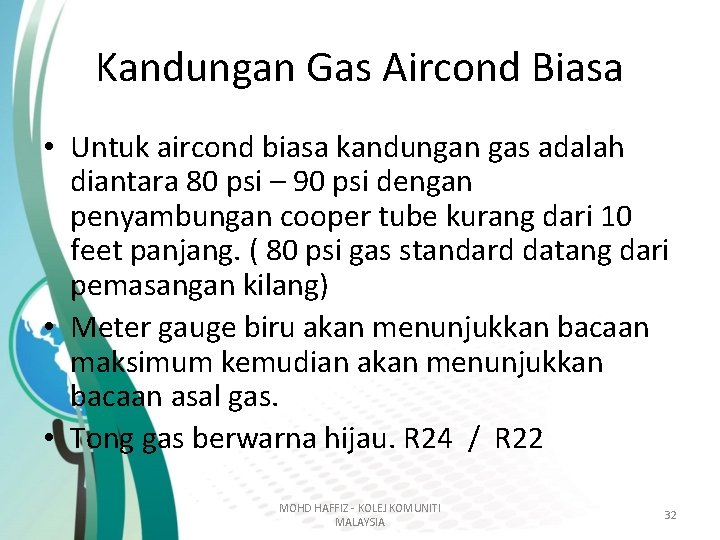

Kandungan Gas Aircond Biasa • Untuk aircond biasa kandungan gas adalah diantara 80 psi – 90 psi dengan penyambungan cooper tube kurang dari 10 feet panjang. ( 80 psi gas standard datang dari pemasangan kilang) • Meter gauge biru akan menunjukkan bacaan maksimum kemudian akan menunjukkan bacaan asal gas. • Tong gas berwarna hijau. R 24 / R 22 MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 32

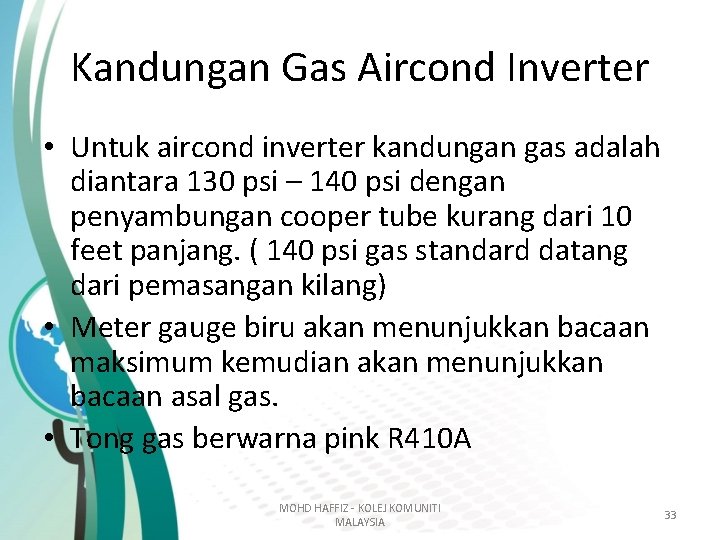

Kandungan Gas Aircond Inverter • Untuk aircond inverter kandungan gas adalah diantara 130 psi – 140 psi dengan penyambungan cooper tube kurang dari 10 feet panjang. ( 140 psi gas standard datang dari pemasangan kilang) • Meter gauge biru akan menunjukkan bacaan maksimum kemudian akan menunjukkan bacaan asal gas. • Tong gas berwarna pink R 410 A MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 33

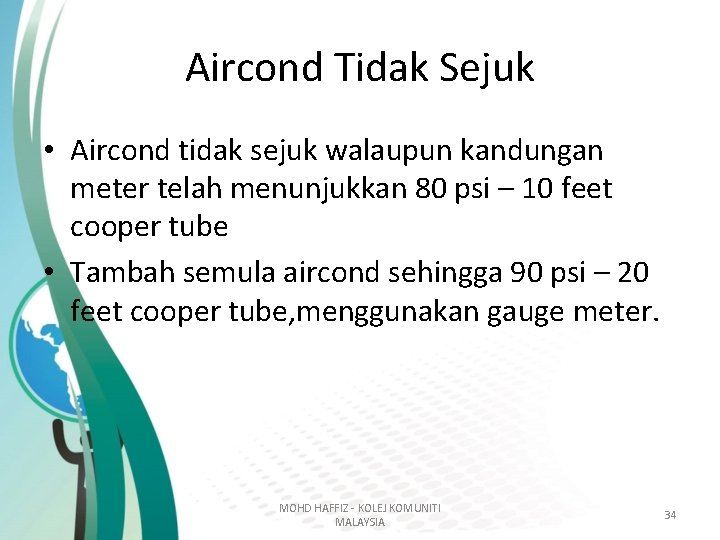

Aircond Tidak Sejuk • Aircond tidak sejuk walaupun kandungan meter telah menunjukkan 80 psi – 10 feet cooper tube • Tambah semula aircond sehingga 90 psi – 20 feet cooper tube, menggunakan gauge meter. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 34

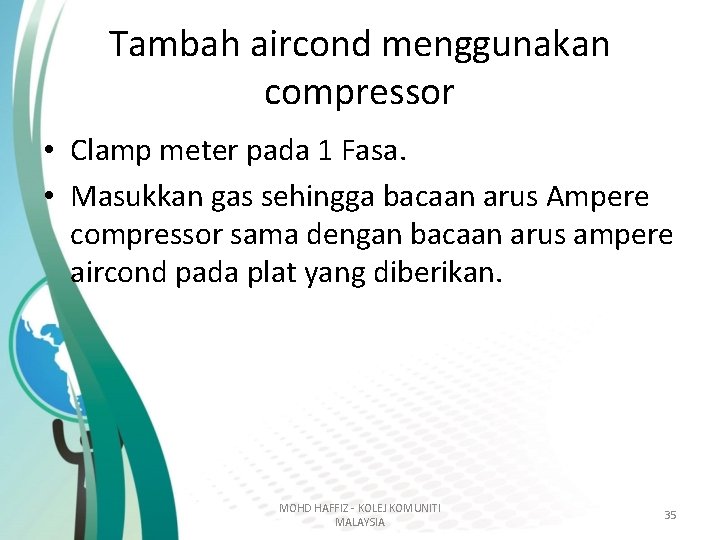

Tambah aircond menggunakan compressor • Clamp meter pada 1 Fasa. • Masukkan gas sehingga bacaan arus Ampere compressor sama dengan bacaan arus ampere aircond pada plat yang diberikan. MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 35

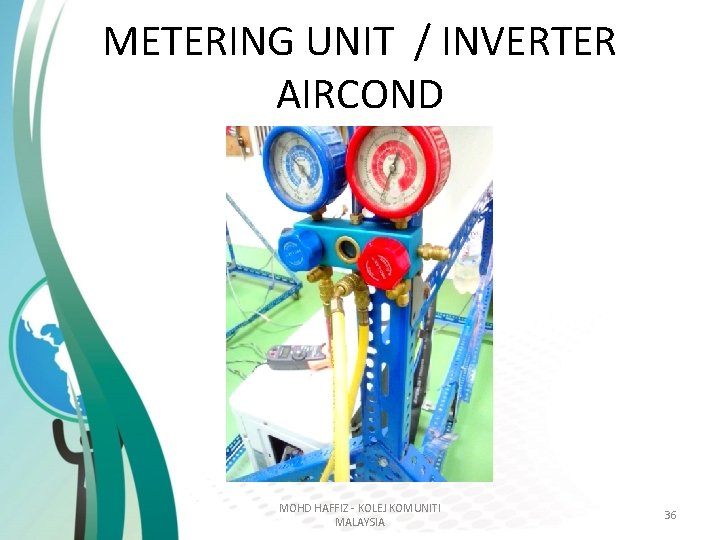

METERING UNIT / INVERTER AIRCOND MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 36

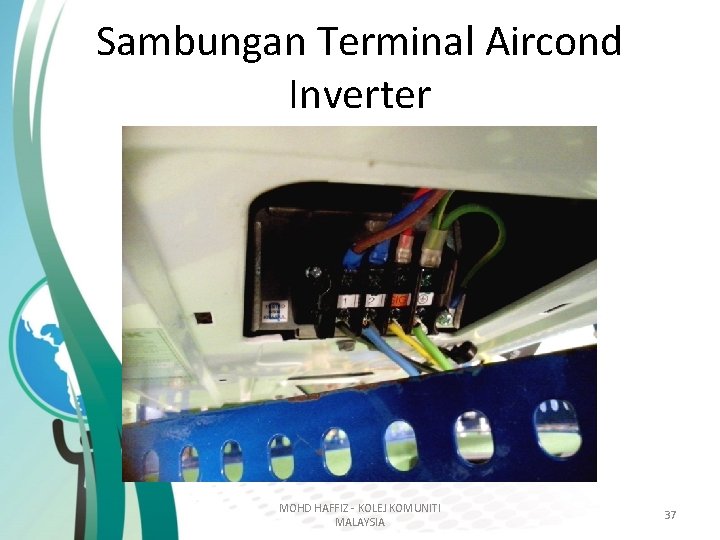

Sambungan Terminal Aircond Inverter MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 37

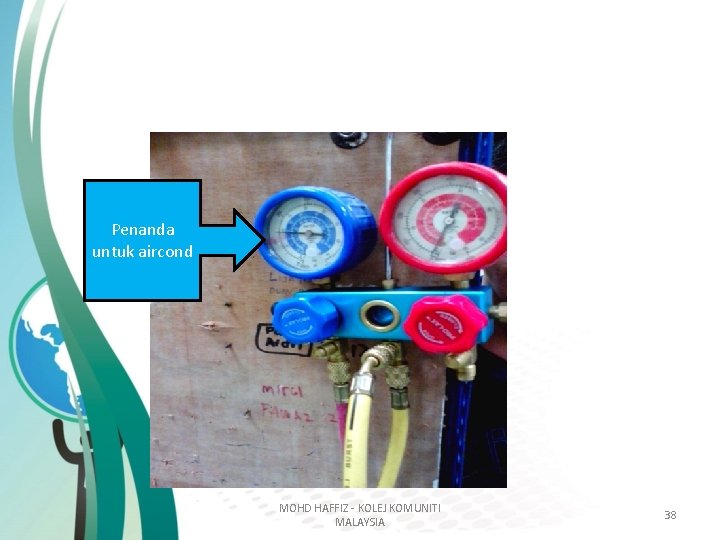

Penanda untuk aircond MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 38

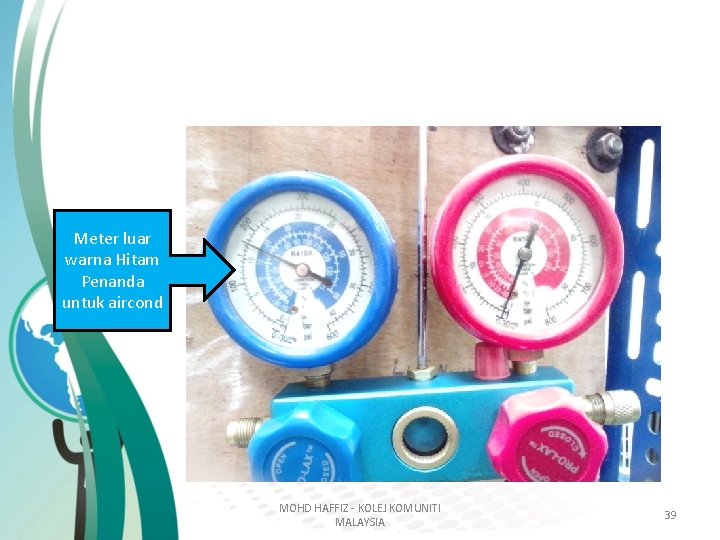

Meter luar warna Hitam Penanda untuk aircond MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 39

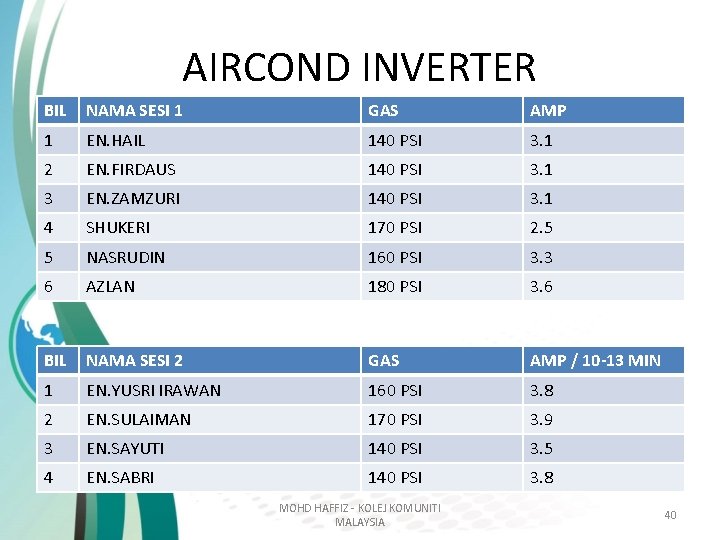

AIRCOND INVERTER BIL NAMA SESI 1 GAS AMP 1 EN. HAIL 140 PSI 3. 1 2 EN. FIRDAUS 140 PSI 3. 1 3 EN. ZAMZURI 140 PSI 3. 1 4 SHUKERI 170 PSI 2. 5 5 NASRUDIN 160 PSI 3. 3 6 AZLAN 180 PSI 3. 6 BIL NAMA SESI 2 GAS AMP / 10 -13 MIN 1 EN. YUSRI IRAWAN 160 PSI 3. 8 2 EN. SULAIMAN 170 PSI 3. 9 3 EN. SAYUTI 140 PSI 3. 5 4 EN. SABRI 140 PSI 3. 8 MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 40

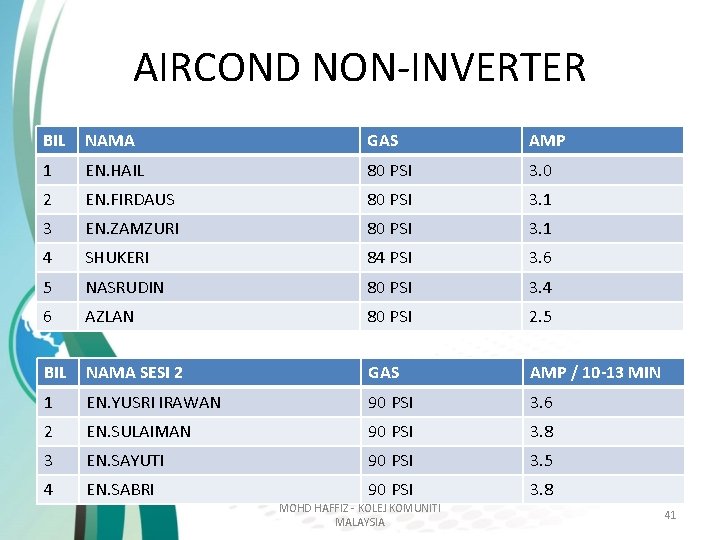

AIRCOND NON-INVERTER BIL NAMA GAS AMP 1 EN. HAIL 80 PSI 3. 0 2 EN. FIRDAUS 80 PSI 3. 1 3 EN. ZAMZURI 80 PSI 3. 1 4 SHUKERI 84 PSI 3. 6 5 NASRUDIN 80 PSI 3. 4 6 AZLAN 80 PSI 2. 5 BIL NAMA SESI 2 GAS AMP / 10 -13 MIN 1 EN. YUSRI IRAWAN 90 PSI 3. 6 2 EN. SULAIMAN 90 PSI 3. 8 3 EN. SAYUTI 90 PSI 3. 5 4 EN. SABRI 90 PSI 3. 8 MOHD HAFFIZ - KOLEJ KOMUNITI MALAYSIA 41
