Tekercsek induktivits Nehezen megvalsthat elem szerepe cskken m

Tekercsek, induktivitás Nehezen megvalósítható elem, szerepe csökken m- mágneses permeabilitás A – keresztmetszet (mágneses erővonalakkal átjárt) N – menetszám l – erővonal-hossz Elektronikai ismeretek 1

Tekercsek, induktivitás Elektronikai ismeretek 2

Tekercsek működési veszteségei n n n Tekercsveszteség: VT = VR + VV Rézveszteség: VR = I 2 ROHM Vasveszteség: V V = VÖ + VH Örvényáramú veszteség – lemezvasmag, porkerámia Hiszterézisveszteség – anyagminőség VH = k AH f Elektronikai ismeretek 3

Tekercsek működési veszteségei Elektronikai ismeretek 4

Lágy és keményvasmagos tekercsek n n Lágy: külső tér megszüntével elveszíti mégneses tulajdonságát, Kemény: külső tér megszüntével nem veszíti el mégneses tulajdonságát Elektronikai ismeretek 5

Lágy és keményvasmagos tekercsek Elektronikai ismeretek 6

Lágy vasmagos tekercs TRANSZFORMÁTOROK- ÓRIÁSI JELENTŐSÉGE VAN AZ ENERGIATOVÁBBÍTÁSBAN Elektronikai ismeretek 7

Lágy vasmagos tekercs TRANSZFORMÁTOROK- ÓRIÁSI JELENTŐSÉGE VAN AZ ENERGIATOVÁBBÍTÁSBAN Elektronikai ismeretek 8

Lágy vasmagos tekercs n n n Lemezvasmagos: szigetelt vékony lemezek, transzformátorok 10 k. Hzig Ferrit vasmagok: fém-oxidokból, elektromosan nem vezető anyagok, nincs örvényáram Nagyfrenvenciás vasmagok: műanyag és ferromágneses anyagok keveréke, nem vezet, alakra préselik Elektronikai ismeretek 9

Lágy vasmagos tekercs Elektronikai ismeretek 10

Lágy vasmagos tekercs Elektronikai ismeretek 11

Lágy vasmagos tekercs JELFOGÓK (RELÉK) Elektronikai ismeretek 12

Lágy vasmagos tekercs JELFOGÓK (RELÉK) - NAGYTELJESÍTMÉNYŰ Elektronikai ismeretek 13

Kemény vasmagos tekercs n n Elsősorban ferrit-anyagokat alkalmaznak gyártásukra Speciális hiszterézisgörbe, két stabil mágneses állapot, bináris 0 és 1 tárolása Elektronikai ismeretek 14

Alkalmazások Elektronikai ismeretek 15

Energiaátvit el Átvitt teljesítmény veszteség Elektronikai ismeretek 16

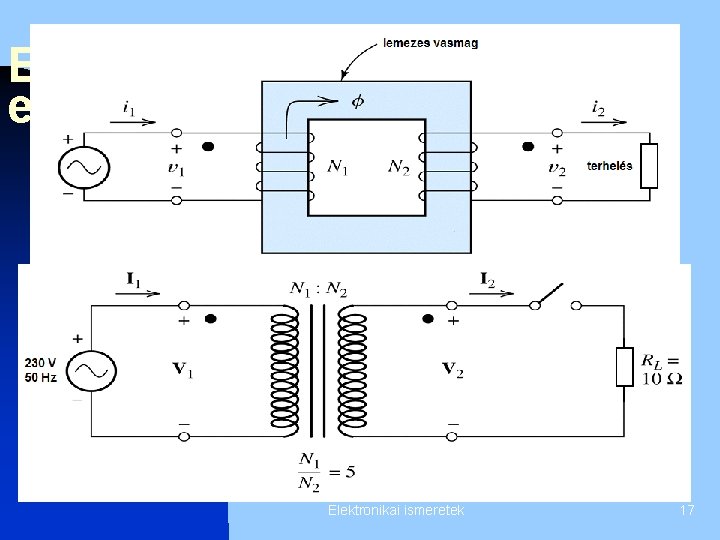

Energiaátvit el Elektronikai ismeretek 17

Energiaátvit el Elektronikai ismeretek 18

Villanymotor ok Elektronikai ismeretek 19

Villanymotor ok Elektronikai ismeretek 20
