Tek Res Mustafa PERZ DEME KESTNN ZM Beik
![Tek. Res. Mustafa PERİZ DÖŞEME KESİTİNİN ÇİZİMİ Beşik çatıda daha önce anlatıldığı gibi plandan Tek. Res. Mustafa PERİZ DÖŞEME KESİTİNİN ÇİZİMİ Beşik çatıda daha önce anlatıldığı gibi plandan](https://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-1.jpg)
Tek. Res. Mustafa PERİZ DÖŞEME KESİTİNİN ÇİZİMİ Beşik çatıda daha önce anlatıldığı gibi plandan ve epür çizgisinin yardımıyla kesitten taşınan yardımcı çizgilerle döşeme kesiti çizilir.
![Tek. Res. Mustafa PERİZ DAMLALIK AŞIKLARININ KESİTİNİN ÇİZİMİ Kırma çatı kesiti iki aşamada çıkarılır. Tek. Res. Mustafa PERİZ DAMLALIK AŞIKLARININ KESİTİNİN ÇİZİMİ Kırma çatı kesiti iki aşamada çıkarılır.](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-2.jpg)
Tek. Res. Mustafa PERİZ DAMLALIK AŞIKLARININ KESİTİNİN ÇİZİMİ Kırma çatı kesiti iki aşamada çıkarılır. Birinci aşamada sadece kesilen kısmın kesiti çizilir. İkinci aşamada görünüş olarak görülen kısımlar çizilir. İlk olarak plandan ve epür çizgisinin yardımıyla kesitten taşınan yardımcı çizgilerin yardımıyla damlalık aşıklarının kesiti çizilir.
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-3.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ MERTEKLERİN ÇİZİMİ Beşik çatıda daha önce gördüğümüz gibi damlalık aşığının Tek. Res. Mustafa PERİZ MERTEKLERİN ÇİZİMİ Beşik çatıda daha önce gördüğümüz gibi damlalık aşığının](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-4.jpg)
Tek. Res. Mustafa PERİZ MERTEKLERİN ÇİZİMİ Beşik çatıda daha önce gördüğümüz gibi damlalık aşığının köşesinden başlayarak verilen çatı eğiminde mertekler çizilir. Bu sayede çatı yüksekliğini elde etmiş oluruz. Saçak mesafesi plandan taşınır.
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-5.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ DİKMELER ve KUŞAKLAMALARIN GÖRÜNÜŞLERİNİN ÇİZİMİ Çatının kesilen kısmındaki dikmelerin görünüşleri Tek. Res. Mustafa PERİZ DİKMELER ve KUŞAKLAMALARIN GÖRÜNÜŞLERİNİN ÇİZİMİ Çatının kesilen kısmındaki dikmelerin görünüşleri](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-6.jpg)
Tek. Res. Mustafa PERİZ DİKMELER ve KUŞAKLAMALARIN GÖRÜNÜŞLERİNİN ÇİZİMİ Çatının kesilen kısmındaki dikmelerin görünüşleri plandan taşınarak çizilir. Dikme çizgilerinin mertekle birleştiği yere mahya ve orta aşıkların kesiti çizilir. Bu aşıkların altına bitişik kuşaklamalar çizilir. Eğer şimdiye kadar olan çizimler doğru çizildiyse A-A kesitinden epür çizgisinin yardımıyla çekeceğiniz yardımcı çizgiler B-B kesitine plandan taşınan yardımcı çizgilerle aynı noktada kesiştiğini göreceksiniz. .
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-7.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ ÇATININ KESİLMEYEN, GÖRÜNEN KISMININ MERTEKLERİNİN ÇİZİMİ Kesit çizgisinin kesmediği fakat Tek. Res. Mustafa PERİZ ÇATININ KESİLMEYEN, GÖRÜNEN KISMININ MERTEKLERİNİN ÇİZİMİ Kesit çizgisinin kesmediği fakat](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-8.jpg)

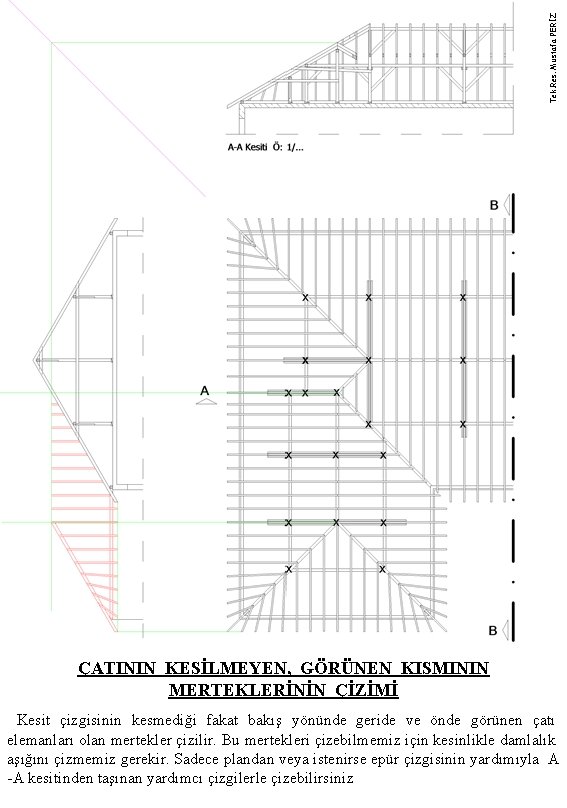

Tek. Res. Mustafa PERİZ ÇATININ KESİLMEYEN, GÖRÜNEN KISMININ MERTEKLERİNİN ÇİZİMİ Kesit çizgisinin kesmediği fakat bakış yönünde geride ve önde görünen çatı elemanları olan mertekler çizilir. Bu mertekleri çizebilmemiz için kesinlikle damlalık aşığını çizmemiz gerekir. Sadece plandan veya istenirse epür çizgisinin yardımıyla A -A kesitinden taşınan yardımcı çizgilerle çizebilirsiniz
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-9.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ DİKMELER, MAHYA AŞIĞI, ORTA AŞIKLAR, EĞİK ve DERE MAHYALARIN ÇİZİMİ Tek. Res. Mustafa PERİZ DİKMELER, MAHYA AŞIĞI, ORTA AŞIKLAR, EĞİK ve DERE MAHYALARIN ÇİZİMİ](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-10.jpg)
Tek. Res. Mustafa PERİZ DİKMELER, MAHYA AŞIĞI, ORTA AŞIKLAR, EĞİK ve DERE MAHYALARIN ÇİZİMİ Hem daha önce çizilen kesit kısmına ve hemde şu an çizilen görünüş kısmına plandan taşınan yardımcı çizgilerle dikmeler, daha sonrada eğik ve dere mahyalar, mahya ve orta aşıklar çizilir.
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-11.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ GÖĞÜSLEMELERİN GÖRÜNÜŞLERİNİN ÇİZİMİ Daha önce planda gösterilmişse palandan taşınarak, gösterilmemişse Tek. Res. Mustafa PERİZ GÖĞÜSLEMELERİN GÖRÜNÜŞLERİNİN ÇİZİMİ Daha önce planda gösterilmişse palandan taşınarak, gösterilmemişse](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-12.jpg)
Tek. Res. Mustafa PERİZ GÖĞÜSLEMELERİN GÖRÜNÜŞLERİNİN ÇİZİMİ Daha önce planda gösterilmişse palandan taşınarak, gösterilmemişse iki dikme arası mesafenin 2/7 alınarak 45 derece açıyla görebildiğimiz göğüslemeleri çizeriz.
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-13.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ DİĞER MERTEKLERİN GÖRÜNÜŞLERİ ve KUŞAKLAMALARIN KESİTLERİNİN ÇİZİMİ Kesit çizgisinin kestiği Tek. Res. Mustafa PERİZ DİĞER MERTEKLERİN GÖRÜNÜŞLERİ ve KUŞAKLAMALARIN KESİTLERİNİN ÇİZİMİ Kesit çizgisinin kestiği](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-14.jpg)
Tek. Res. Mustafa PERİZ DİĞER MERTEKLERİN GÖRÜNÜŞLERİ ve KUŞAKLAMALARIN KESİTLERİNİN ÇİZİMİ Kesit çizgisinin kestiği çatı arkasında kalan, en arkada görünen merteklerin görünüşü ve kuşaklamaların kesitleri çizilir.
![Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-15.jpg)
Tek. Res. Mustafa PERİZ Önceki şeklin büyütülmüş hali
![Tek. Res. Mustafa PERİZ EN SON YAPILACAKLAR Çizim bittikten sonra kesit adı-ölçeği, çatı kotları Tek. Res. Mustafa PERİZ EN SON YAPILACAKLAR Çizim bittikten sonra kesit adı-ölçeği, çatı kotları](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-16.jpg)
Tek. Res. Mustafa PERİZ EN SON YAPILACAKLAR Çizim bittikten sonra kesit adı-ölçeği, çatı kotları ve istenirse çatı elemanlarının adıebatları yazılır.
![Tek. Res. Mustafa PERİZ PLAN ve KESİTLERİN SON HALİ Tek. Res. Mustafa PERİZ PLAN ve KESİTLERİN SON HALİ](http://slidetodoc.com/presentation_image_h/fbfa1cdf731b5c48477d1c9e71e70aea/image-17.jpg)
Tek. Res. Mustafa PERİZ PLAN ve KESİTLERİN SON HALİ
- Slides: 17
