Tek kristallerde kayma ve Schmid Kuralı
Tek kristal bir çubuk belli bir yönden çekme gerilmesi ile çekilirse, etki eden kuvvete dik yöndeki alanda normal gerilme ve kayma gerilmesi: F Ao F
• Schmid kuralı –kayma gerilmesi ile uygulanan gerilme ve kayma yüzeyi ve kayma doğrultusu arasındaki ilişkiyi tanımlar.
o Kritik kayma gerilmesi – Bir dislokasyonun hareket etmeye başlayarak kaymaya sebep olması için gereken minimum kayma gerilmedir. o Etki eden normal gerilme, herhangi bir düzlem ve doğrultuda oluşturacağı kayma gerilmesi: Dolayısı ile ilgili düzelemde kayma olabilmesi için bu gerilmenin kritik kayma gerilmesinden daha büyük olması gerekir

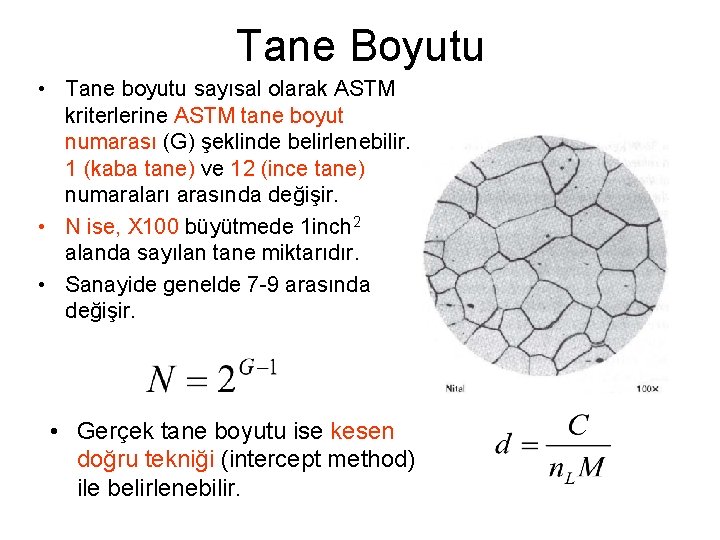

Tane Boyutu • Tane boyutu sayısal olarak ASTM kriterlerine ASTM tane boyut numarası (G) şeklinde belirlenebilir. 1 (kaba tane) ve 12 (ince tane) numaraları arasında değişir. • N ise, X 100 büyütmede 1 inch 2 alanda sayılan tane miktarıdır. • Sanayide genelde 7 -9 arasında değişir. • Gerçek tane boyutu ise kesen doğru tekniği (intercept method) ile belirlenebilir.
• YMK yapıya sahip bir kristal, 2 MPa normal gerilme altında [123] yönünde akma göstermektedir. Kayma düzleminin (111), kayma yönünün [101] durumu için cr değerini hesap ediniz

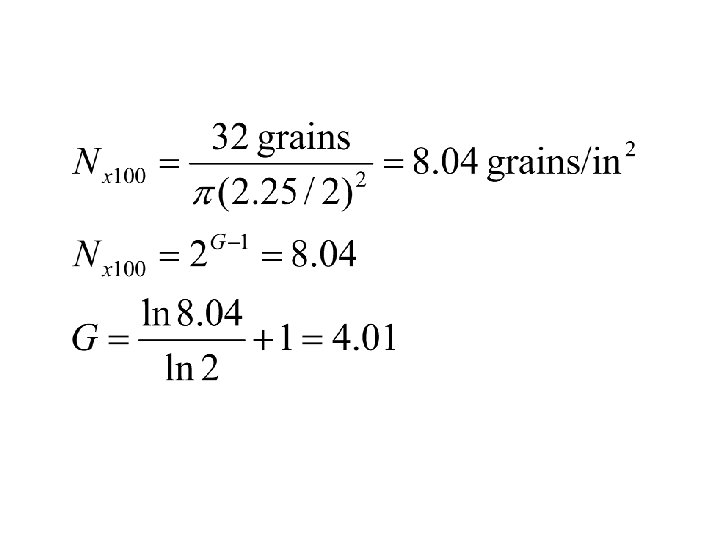

• Assume that there are 32 grains appeared on the microscope ocular which was set to x 100 magnification. The total circular area that this observation was performed has an diameter of 2. 25 inch. What would be the ASTM grain size of this material?

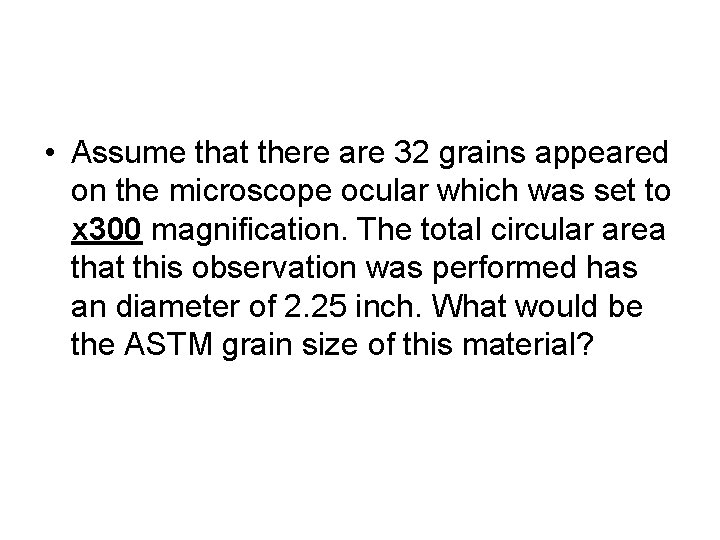

• Assume that there are 32 grains appeared on the microscope ocular which was set to x 300 magnification. The total circular area that this observation was performed has an diameter of 2. 25 inch. What would be the ASTM grain size of this material?
