Tehnologija betona UGRADNJA BETONA Predavanja od 09 04
Tehnologija betona UGRADNJA BETONA Predavanja od 09. 04. 2020 Napomena: Mihailo Muravljov: „Osnovi teorije i Tehnologija betona“ Građevinska knjiga, Beograd, 2010. , je osnovna literatura, pa je pored ove prezentacije potrebno pažljivo pročitati poglavlje br. 13 od str. 338 do 349 i poglavlje 16 od str. 371 do 385.
UGRADNJA BETONA 2
Ugradnja betona Operacije u okviru ugradnje betona • Punjenje oplate ili razastiranje svežeg betona; • Zbijanje (kompaktiranje); • Završna obrada gornjih površina elemenata; Prije ugradnje betona • Prekontrolisati plan betoniranja • Pregledati oplatu (čista i nauljena) • Pregledati armaturu • Pregledati položaj podupirača • Pregledati radne spojeve • Kod betoniranja na tlu, zaštiti beton od miješanja sa tlom (slojem mršavog betona, pvc folijom ili tamponom)
Transport svežeg betona Punjenje oplate:
Ugradnja betona Osnovni principi: • Ugrađivanje betona mora da se završi pije početka vezivanja cementa; beton koji nije ugrađen do ovog vremena ne smije se ugraditi (mora se baciti)! • Ugradnju betona kod horizontalnih elemenata vršiti u slojevima debljine 15 -50 cm • Beton na horizontalne elemente ne treba istovarati daleko od mjesta koje treba zapuniti (zbog segregacije i povećanog opterećenja) • Visina pada betona ne smije biti veća od 1. 5 m • Kod visokih / dubokih elemenata upotreba duge cijevi • Kod visokih / dubokih elemenata nekad beton ugrađivati kroz otvore • Mada se beton može zbijati i ručno, savremena isklljučivo mašinske postupke zbijanja (kompaktiranja)! tehnologija betona prikazujr • Izuzetak: samozbijajući betoni (Self Compacting Concrete – SCC)!!
Ugradnja betona Drugi načini betoniranja (neki specijalni postupci): • Prepakt betoni • Prskani – torkret betoni • Podvodno betoniranje • SCC betoni
Ugradnja betona Drugi načini betoniranja (neki specijalni postupci): • Prepakt betoni • Prskani – torkret betoni • Podvodno betoniranje • SCC betoni Posebno ugrađivanje krupnih frakcija agregata i maltera. U oplatu se prvo ugrađuje krupan agregat, a nakon toga prazni prostori između njegovih zrna ispunjavaju se cementnim malterom, gravitaciono ili pod pritiskom. Pri ovome, načelno moguća su dva postupka: gravitacioni i injekcioni.
Ugradnja betona Drugi načini betoniranja (neki specijalni postupci): • Prepakt betoni • Prskani betoni • Podvodno betoniranje • SCC betoni
Ugradnja betona Drugi načini betoniranja -specijalni postupci • Prepakt betoni • Prskani – torkret betoni • Podvodno betoniranje • SCC betoni
Ugradnja betona Drugi načini betoniranja –specijalni postupci • Prepakt betoni • Prskani betoni • Podvodno betoniranje • SCC betoni
Ugradnja betona Drugi načini betoniranja: • Prepakt betoni • Prskani betoni • Podvodno betoniranje • SCC betoni KARAKTERISTIKE: • prečnik cijevi za betoniranje d=8×Dmax (obično 25 -35 cm) • upotreba superplastifikatora i dodataka za smanjenje ispiranja • tekuća konzistencija • velika količina sitnih čestica (d<0. 25 mm) i do 550 kg/m 3 • do 400 kg/m 3 cementa • do 4% uvučenog vazduha
Ugradnja betona Zbijanje (kompaktiranje) betona: • • Vibriranjem Presovanjem Centrifugiranjem Vakuumiranjem

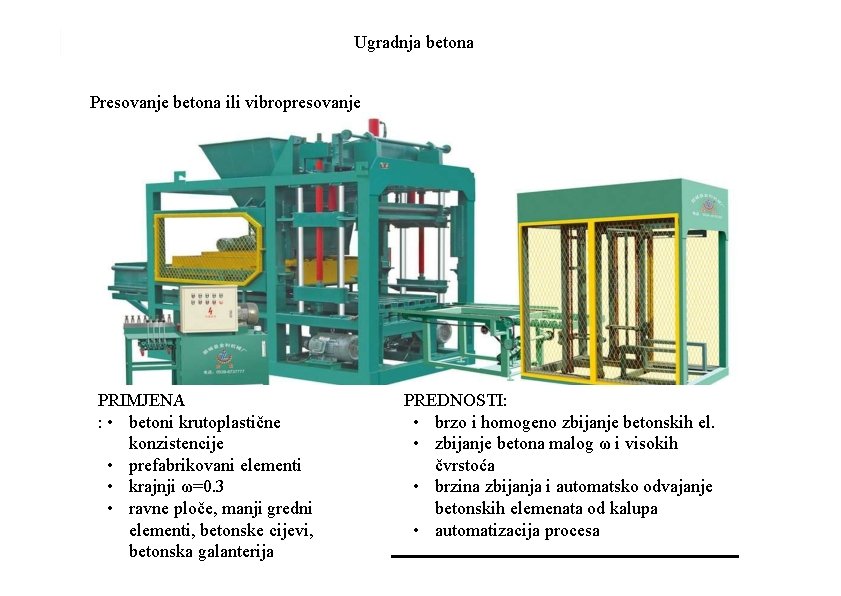

Ugradnja betona Presovanje betona ili vibropresovanje PRIMJENA : • betoni krutoplastične konzistencije • prefabrikovani elementi • krajnji ω=0. 3 • ravne ploče, manji gredni elementi, betonske cijevi, Doc. dr Aleksandar Radević betonska galanterija PREDNOSTI: • brzo i homogeno zbijanje betonskih el. • zbijanje betona malog ω i visokih čvrstoća • brzina zbijanja i automatsko odvajanje betonskih elemenata od kalupa • automatizacija procesa
Ugradnja betona Presovanje betona ili vibropresovanje
Ugradnja betona Zbijanje (kompaktiranje) betona: • • Vibriranje Presovanjem Centrifugiranjem Vakuumiranjem
Ugradnja betona Centrifugiranje betona PRIMJENA : • prefabrikovani elementi kružnog presjeka (cijevi, stubovi i sl. ) KARAKTERISTIKE: • maks. broj obrtaja 400 do 900 • trajanje od 25 do 50 min Doc. dr Aleksandar Radević • početni ω=0. 35 do 0. 40, a krajnji 0. 3 PREDNOSTI: • dobijaju se nepropusni betoni (pogodni za ugradnju u agresivnim sredinama)
Ugradnja betona Zbijanje (kompaktiranje) betona: • • Vibriranje Presovanjem Centrifugiranjem Vakuumiranjem
Ugradnja betona Vakuumiranje betona PRIMJENA : • tanki betonski elementi • prefabrikovani elementi • industrijski podovi • kolovozne ploče Doc. dr Aleksandar Radević PREDNOSTI: • povećana čvrstoća (10 -50%) • povećana otpor. na habanje (100 -150%) • smanjeno skupljanje (do 50%) • smanjena poroznost (do 20%
Ugradnja betona Zbijanje (kompaktiranje) betona: • • Vibriranje Presovanjem Centrifugiranjem Vakuumiranjem
Ugradnja betona Vibriranje betona Osnovni tipovi vibratora za beton Površinski vibrator Interni (dubinski) vibrator Spoljni (oplatni) vibrator Vibro sto
Ugradnja betona Vibriranje betona Površinski vibrator
Ugradnja betona Vibriranje betona Površinski vibrator
Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori >200 mm 50 -150 mm 30 -90 mm 20 -40 mm Manji prečnici vibroigli, veća frekvencija Veći prečnici vibroigli, manja frekvencija Za sitnozrne betone Za krupnozrne betone

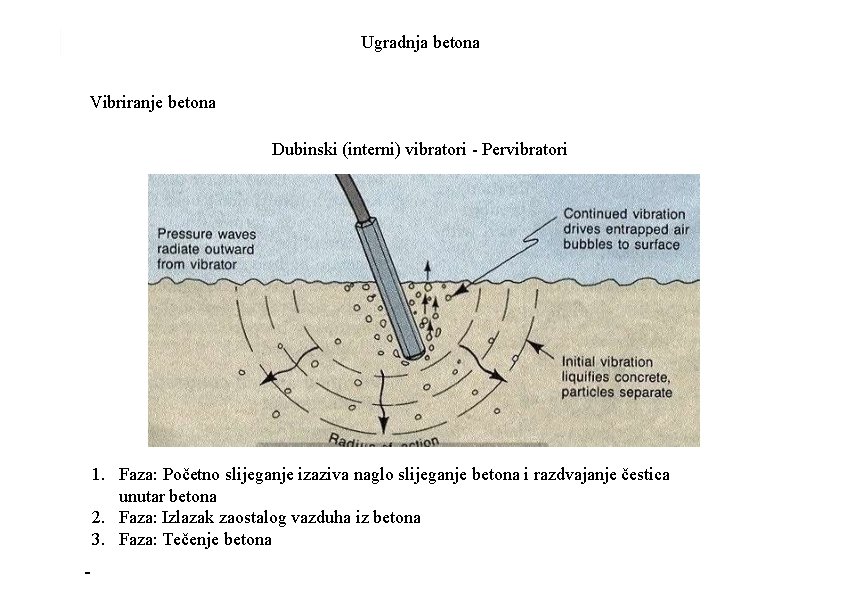

Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori 1. Faza: Početno slijeganje izaziva naglo slijeganje betona i razdvajanje čestica unutar betona 2. Faza: Izlazak zaostalog vazduha iz betona 3. Doc. Faza: Tečenje betona dr Aleksandar Radević 51
Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori
Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori
Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori Prilikom upotrebe dubinskih vibratora debljina sloja koji se vibrira ne treba da bude veća od 50 cm
Ugradnja betona Vibriranje betona Dubinski (interni) vibratori - Pervibratori
Ugradnja betona Vibriranje betona Spoljni (oplatni) vibratori
Ugradnja betona Vibriranje betona Spoljni (oplatni) vibratori
