Tehnično risanje

Problem o V glavi imam idejo o pisalni mizi, ki bi jo želel imeti v svoji sobi. Kako naj povem mizarju kaj želim, da bo na koncu izdelal točno to kar si želim? o Podjetje proizvaja izdelek, ki ga je potrebno pred uporabo sestaviti po priloženem načrtu. Eni skupini kupcev pomeni sestavljanje veliko težav, drugi skupini pa ne? Zakaj? Bi si želeli biti v drugi skupini?

Zakaj se učimo tehničnega risanja? o Omogoča komunikacijo med načrtovalcem izdelka in izdelovalcem o Ker pri tehničnem risanju veljajo pravila, ki se jih držimo po celem svetu

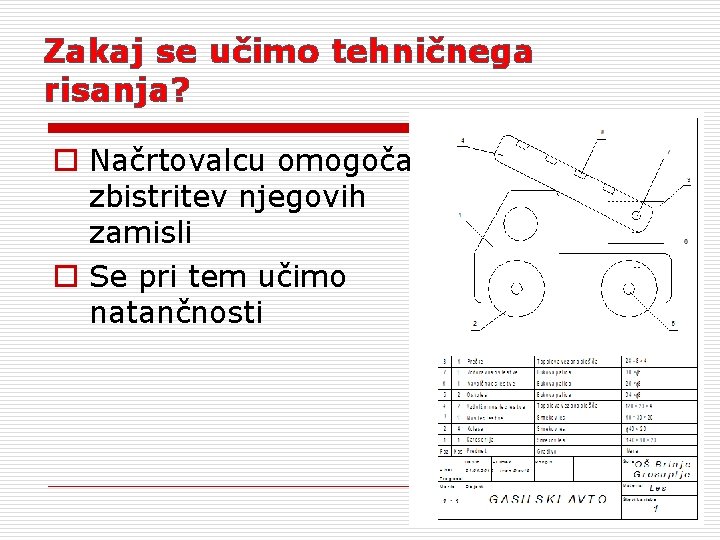

Zakaj se učimo tehničnega risanja? o Načrtovalcu omogoča zbistritev njegovih zamisli o Se pri tem učimo natančnosti

Zapis v zvezke o Tehnično risanje omogoča sporazumevanje med načrtovalcem in izdelovalcem izdelka.

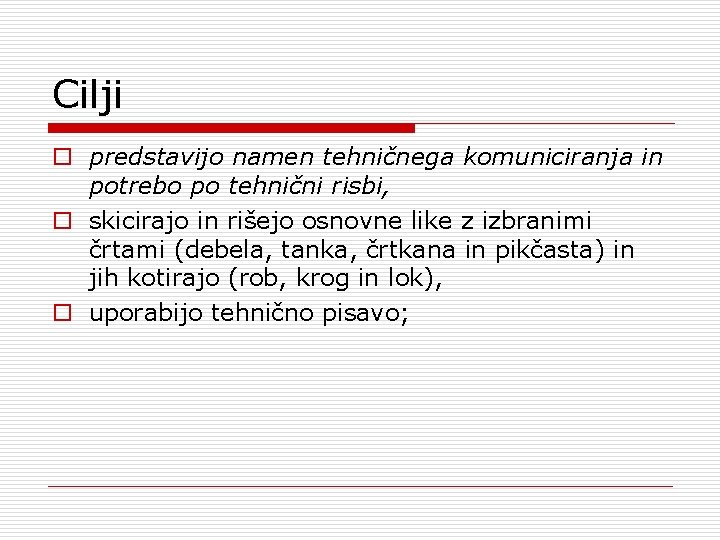

Cilji o predstavijo namen tehničnega komuniciranja in potrebo po tehnični risbi, o skicirajo in rišejo osnovne like z izbranimi črtami (debela, tanka, črtkana in pikčasta) in jih kotirajo (rob, krog in lok), o uporabijo tehnično pisavo;

Vrste risb o Skica

Vrste risb o Razporeditvena risba

Vrste risb o Sestavna risba

Vrste risb o Delavniška risba

Formati risb

Merilo risanja

Tehnična pisava

1. Risanje črt Vrsta črte Primer Uporaba Debela črta za risanje vidnih robov Tanka črta za risanje pomožnih in kotirnih črt Tanka črtkana črta risanje nevidnih robov Tanka črtkana črta s piko označevanje sredin krogov, risanje srednjic Tanka prostoročna črta označevanje prelomov, prerezov

2. Skiciranje o Skiciranje je prostoročno risanje pri katerem se držimo pravil tehničnega risanja (vrste črt).

1. Vaja o skiciraj kvadrat, pravokotnik, trikotnik in krog o skiciraj plašč/mrežo kocke

2. Vaja o z geometrijskim orodjem nariši kvadrat, pravokotnik, trikotnik, in krog o risanje tovornjakovega kolesa

3. Kotiranje ravnih robov o Z ravnilom narišemo pravokotnik (70× 40) in ga kotiramo na več načinov

3. Kotiranje ravnih robov

3. Kotiranje ravnih robov o Zaporedno in vzporedno kotiranje

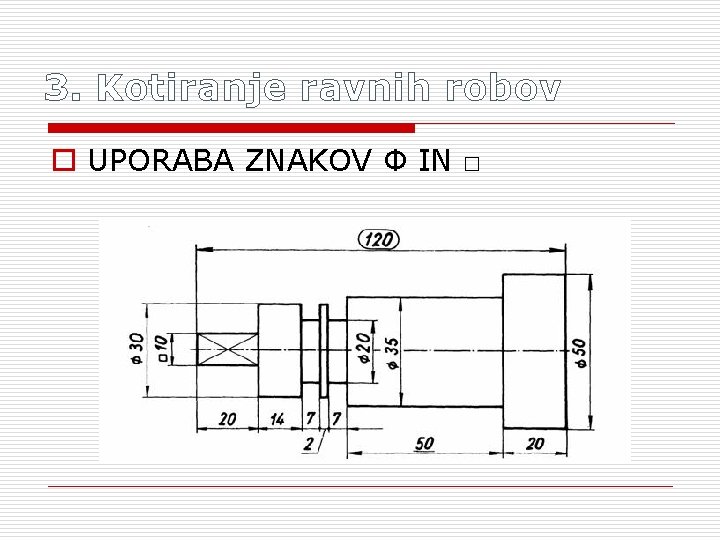

3. Kotiranje ravnih robov o UPORABA ZNAKOV Φ IN □

3. Vaja o Narišemo lik v obliki črke l in ga kotiramo

4. Vaja - Vodoravne robove kotiraj zaporedno - Navpične robove kotiraj vzporedno

4. Kotiranje kroga in krožnega loka o Nariši tri kroge s premerom 50 mm. o Nariši tri manjše kroge s premerom 20 mm. o Velik (r = 25 mm) in majhen krožni lok, (r = 10 mm)

4. Vaja – kotiraj lik z luknjo

5. Vaja - rišemo na liste za tehnično risanje, izpolnimo glavo risbe

6. Vaja

Ocenjevanje - Kriteriji: - Dobro 3: pravilno nariše lik (prave črte, pravi koti) - Prav dobro 4: vse od prej + pravilno kotira ravne robove - Odlično 5: vse od prej + pravilno kotira krog in krožni lok - Razume podana navodila in se po njih ravna - Pravilno in samostojno uporablja orodje za risanje - Na risbi je razvidno, da loči pomožne (tanke) in glavne črte (debele). Na pravih mestih uporabi črtkano črto in črtkano črto s piko. - Predmet je narisan natančno - Na risbi ni sledov radiranja ali kakšne druge umazanije - Mere narisanega predmeta so v skladu z danimi.

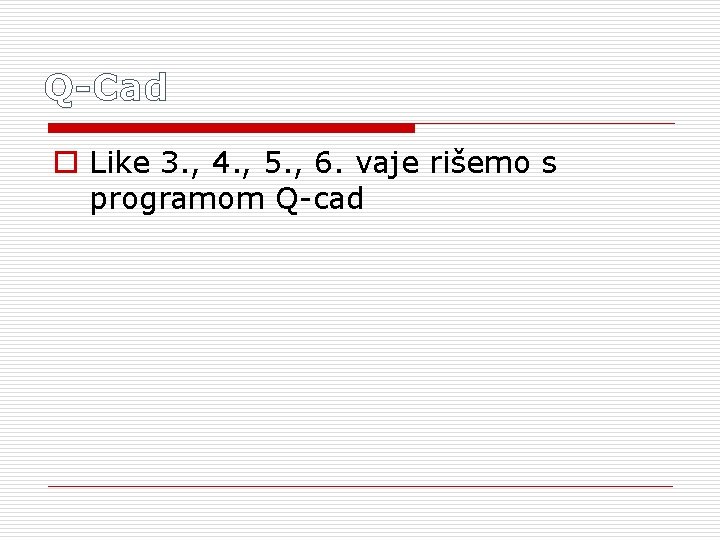

Q-Cad o Like 3. , 4. , 5. , 6. vaje rišemo s programom Q-cad
