Tehničko crtanje - vježbe - Tehničko crtanje pomoću računala Auto. CAD Marin Bilić, mag. ing. mech. Strojarska tehnička škola Osijek 1
Instalacija Auto. CAD 2015 Besplatan Auto. CAD za sve škole/fakultete/učenike/studente. Potrebna registracija na Auto. Desk stranici: http: //www. autodesk. com/education/free-software/autocad Registraciju obaviti s carnetovim mailom Napraviti račun na gmail, koristiti disk (backup). 2
Vježba 13 - Linije, kutevi i kotiranje Tehničko crtanje – vježbe Auto. CAD Datum: 05. 02. 2020. Rok predaje: Nastavnik: Bilić Marin Prema zadanom primjeru nacrtati vježbu u Auto. Cadu koristeći ISO podlogu te snimiti u. dwg ekstenziju. Rad je potrebno prebaciti-snimiti na disk u svoju mapu (npr. 1 RT 02 Perić Pero) u folder pod nazivom V 13. 1 Napomena: • Koristiti ISO norme • Vježba (snimiti u dwg) • Koristiti google disk • Primijeniti nove naredbe: Line, linear, ortho, anglular • Knjiga Mato Lučić - TEHNIČKO CRTANJE • Linija 10, 29 V 13. 2 slika 5. knjiga str 252 3
V 13. 3 4
Vježba 14 – Kružnice, zaobljenja, kopiranje Tehničko crtanje – vježbe Auto. CAD Datum: 30. 01. 2020 Rok predaje: Nastavnik: Bilić Marin Zadatak: Nacrtati zadatak V 14. 1, V 14. 2, V 14. 3, V 14. 4, V 14. 5 i V 14. 6 u Autocadu prema pravilima tehničkog crtanja, te ih kotirati. V 14. 1 Napomena: • Vježbu izraditi na standardnoj *. dwt podlozi • Koristiti google disk • Primijeniti nove naredbe: offset, mirror, fillet, circle, trim • Rad snimiti u xps ili pdf, te ga isprintat i uvezati u fascikl za dogovoreni rok predaje • U zaglavlje pod naziv dijela: upisat Vježba 14 • Knjiga Mato Lučić - TEHNIČKO CRTANJE V 14. 2 5
Vježba 14. 3 Vježba 14. 4 6
Koristiti naredbe: offset, mirror, fillet, circle, trim. V 14. 5 7
V 14. 6 8
Vježba 15 - Presjeci Tehničko crtanje – vježbe Auto. CAD Datum: 27. 02. 2020 Rok predaje: 20. 03. 2020 Nastavnik: Bilić Marin Prema slici nacrtaj 4 vrste presjeka. Prilikom crtanja voditi računa o standardima tehničko crtanja. V 15. 2 V 15. 1 Napomena: • Primijeniti nove naredbe: hatch, spline • Rad snimiti u xps ili pdf, te ga isprintat, uvezati u fascikl u spremiti na google disk u vlastitu mapu. • V 15. 2 promijeniti smjer šrafure 9
10
V 15. 3 Priborom za crtanje nacrtaj predmet u V 15. 1 (nevidljiva linija, puni, polovični, djelomični) V 15. 4 11
Vježba 16 – Presjek postolja Tehničko crtanje – vježbe Auto. CAD Datum: 12. 03. 2020 Rok predaje: 2 tjedna Nastavnik: Bilić Marin Zadatak: Napraviti dovoljan broj ortogonalnih projekcija i nacrtati izradak u slijedećim pogledima V 16. 1 Pomoću nevidljivih bridova V 16. 2 Puni presjek V 16. 3 Polovičan presjek V 16. 4 Djelomičan presjek Napomena: • Primijeniti pravila presjeka • Primijeniti nove naredbe: fillet, mtext, extend, copy layout • Zadatke raditi u ODGOVARAJUĆEM mjerilu. • Upute knjiga, predavanja • Na A 4 papir jedan zadatak • Voditi računa o pravilima tehničkog crtanja, urednosti, točnosti te paralelnosti. • Nevidljivi bridove - ne kotirati 12
Puni presjek 13
Polovičan presjek 14

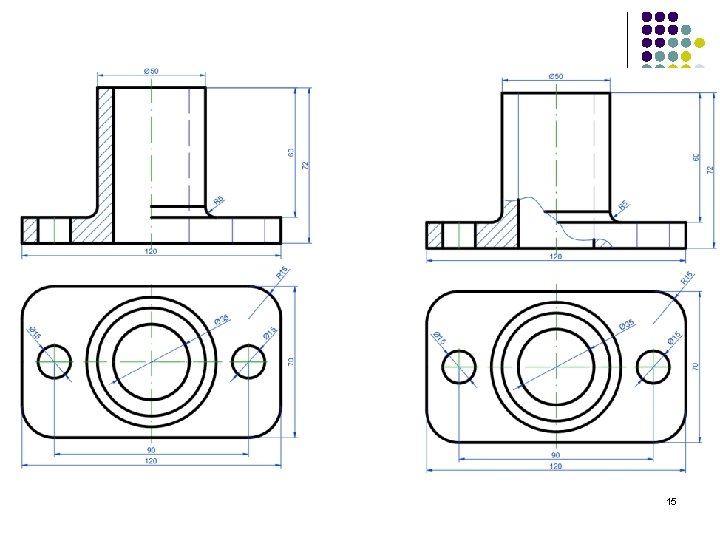

15
Vježba 17 – Vrste presjeka Datum: 09. 03. 2020 Rok predaje: Nastavnik: Bilić Marin Zadatak: Napraviti dovoljan broj ortogonalnih projekcija i nacrtati izometriju zadatka. Nacrtati izradak priborom za crtanje u slijedećim pogledima V 17. 1 Pomoću nevidljivih linija V 17. 2 Puni presjek V 17. 3 Polovičan presjek V 17. 4 Djelomičan presjek V 17. 5 Izometrija (a 3 -papir) Napomena: • Vježba 18 isti izradak Auto. CAD • Pribor za crtanje donositi na predavanja • Na papiru mora biti okvir i zaglavlje ispunjeno tehničkim pismom. • Primijeniti pravila presjeka • Zadatke raditi u ODGOVARAJUĆEM mjerilu. • Upute knjiga • Na A 4 papir jedan zadatak • Voditi računa o pravilima tehničkog crtanja, urednosti, točnosti te paralelnosti. • Izometrija se u vježbi ne mora kotirati. • Upute kružnica str 27 – u xy ravnini • Knjiga Mato Lučić - TEHNIČKO CRTANJE 16
Puni presjek 17
Polovičan presjek 18
19
20
Vježba 18 – Naredbe za kopiranje, umnožavanje Tehničko crtanje – vježbe Auto. CAD Datum: --. 03. 2020 Rok predaje: Nastavnik: Bilić Marin Zadatak Nacrtaj zadatke V 18. 1, V 18. 2, V 18. 3 u Auto. Cadu primjenjujući pravila tehničkog crtanja. V 18. 1 Napomena: • Primijeniti nove naredbe: polar aray, aray • Zadatke raditi u ODGOVARAJUĆEM mjerilu. • Na A 4 papir jedan zadatak • Voditi računa o pravilima tehničkog crtanja, urednosti, točnosti te paralelnosti. • Printat iz layouta, kotirati predmete u layout (voditi računa o mjerilu) • Knjiga Mato Lučić - TEHNIČKO CRTANJE 21 V 18. 2
V 18. 1 22

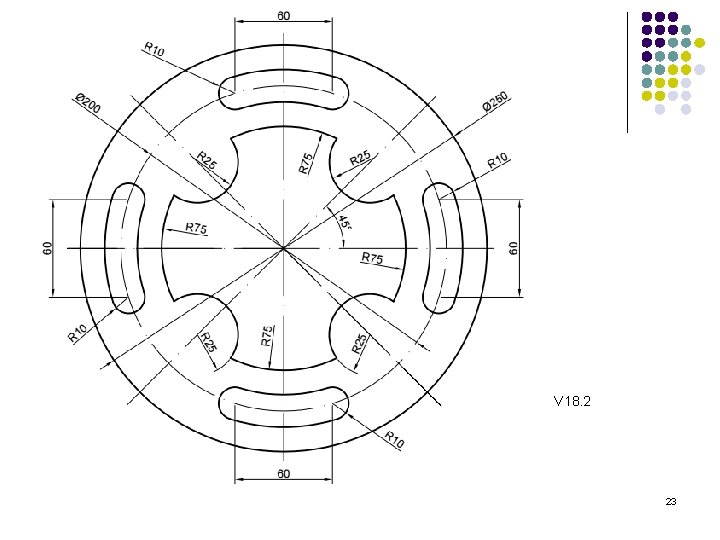

V 18. 2 23

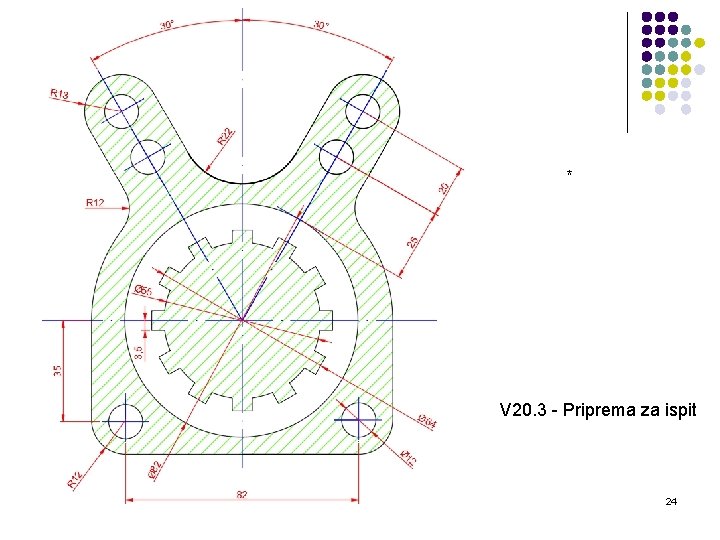

* V 20. 3 - Priprema za ispit 24
Vježba 19 – Projekcije 3 D modela Datum: --. 03. 2020 Rok predaje: Nastavnik: Bilić Marin Zadatak: Napraviti ortogonalne projekcije zadatka na osnovu priloženog 3 D modela. Stranice mjeriti pomoću pribora za crtanje. Projekcije prikazati pomoću CAD – programa i pribora za crtanje. Na osnovu vlastitih mjerenja i ortogonalnih projekcija za domaću zadaću (priprema za ispit) napraviti izometriju 3 D modela. Snimiti u obliku V 19 – Perić Pero – (broj s 3 D modela) Ocjensku vježbu poslati na mail: (. dwg i. xps) Napomena: l Označiti nevidljive bridove l Izmjerene mjere zaokruziti na prvu veću l Raditi u milimetrima l Upute knjiga - predavanja l Na A 4 papir jedan zadatak l Voditi računa o pravilima tehničkog crtanja, urednosti, točnosti te paralelnosti. l Na papiru mora biti okvir i zaglavlje ispunjena tehničkim pismom. l Predmet kotirati u projekcijama l Brid koitrati samo jednom (isti brid u drugim projekcijama ne kotirati) 25
Vježba 20 – Crtanje osnovnih elemenata Tehničko crtanje – vježbe Auto. CAD Datum: --. 04. 2020 Rok predaje: Nastavnik: Bilić Marin Nacrtaj zadatak koristeći Auto. Cad i pripremi za ispis (. XPS) Zadatak iz knjige na stranici 258, 259. Prilikom crtanja koristiti norme i standarde tehničkog crtanja. V 20. 1 ( slika 1. str 259) Naziv dijela: V 22. 1 Zaobljenja 1 V 20. 2 ( slika 2. str 259) Naziv dijela: V 22. 2 Zaobljenja 2 V 20. 3 – ( slika 2. str. 258) Naziv dijela: V 22. 3 Zupčanik – u CAD-u V 20. 4 – ( slika 2. str. 258) Naziv dijela: V 22. 4 Zupčanik – NACRTATI PRIBOROM ZA CRTANJE Napomena: • Proučiti upute na stranici 225, te pripremiti rad za ispis preko prostora PAPER i MODEL • Primijeniti nove naredbe: object scale, scale anotate, chamfer, ARC • Na disku u mapi s imenom i prezimenom napraviti mapu za svaku vježbu ( Npr. V 19, V 20). Vjezbu snimati i spremati na disk u. dwg formatu. • Za novi zadatak u istoj vježbi koristiti novi layout ( npr. V 20. 1, V 20. 2 itd u istom dwg-u) • ARC – vježbat 26 • Knjiga Mato Lučić - TEHNIČKO CRTANJE
V 20. 1 V 20. 2 – naredba ARC 27
V 20. 3 *Pronađi i ispravi grešku koja nije po standardu. **Kod crtanja priborom izbaciti zaobljenja 28
Vježba 21 – Crtanje složenog geometrijskog lika Tehničko crtanje – vježbe Auto. CAD Datum: --. 05. 2020 • • • Rok predaje: Nastavnik: Bilić Marin Nacrtaj zadatak koristeći Auto. Cad i pripremi za ispis (. XPS) Zadatak iz knjige na stranici 256, 258. Prilikom crtanja koristiti norme i standarde tehničkog crtanja. V 21. 1 – ( slika 1. str. 256) V 21. 2 – ( slika 1. str. 258) V 21. 3 – ( slika 4. str. 254) V 21. 4 – ( slika 2. str. 256) V 21. 5 - ( slika 2. str. 254) Naziv dijela: V 23. 1 Kuglasti svornjak Naziv dijela: V 23. 2 Vratilo Naziv dijela: V 23. 3 Vijak i matica Naziv dijela: V 23. 4 Riba Naziv dijela: V 23. 5 Priborom za crtanje Napomena: • Primijeniti nove naredbe: mtext, spline, • Knjiga Mato Lučić - TEHNIČKO CRTANJE 29
V 21. 1 V 21. 2 30
V 21. 3 31
V 21. 4 32
V 21. 5 – Svornjak Napomena: priborom za crtanje 33
Vježba 22 – Ponavljanje gradiva NTB Tehničko crtanje – vježbe Auto. CAD Datum: --. 05. 2020 Rok predaje: Nastavnik: Bilić Marin Nacrtaj ortogonalne projekcije zadataka koristeći Auto. Cad i pripremi za ispis (. XPS) Vježba 22. 1 Napomena: • Prilikom crtanja koristiti norme i standarde tehničkog crtanja. • Predmet kotirati te koristiti pomoćne linije (poseban sloj-linije za pomoćne poseban za kote) • Na disku u mapi s imenom i prezimenom napraviti mapu za svaku vježbu ( Npr. V 19, V 20). Vježbu snimati i spremati na disk u. dwg formatu. • Rad predati, te ga snimiti na disk u. dwg. 34 • RAD SNIMITI NA DISK U DWG I XPS FORMATU.
V 22. 2 V 24. 3 35
V 22. 4 36
Vježba 23 – Ortogonalne projekcije tijela Tehničko crtanje – vježbe Auto. CAD Datum: --. 06. 2020 V 23. 1 Rok predaje: --. 06. 2020 Nastavnik: Bilić Marin V 23. 3 V 23. 2 V 23. 4 37
Vježba 23 – Ortogonalne projekcije tijela Tehničko crtanje – vježbe Auto. CAD Datum: --. 06. 2020 V 23. 1 Rok predaje: --. 06. 2020 Nastavnik: Bilić Marin V 23. 2 38
Vježba 23 – Ortogonalne projekcije tijela Tehničko crtanje – vježbe Auto. CAD Datum: --. 06. 2020 V 23. 3 Rok predaje: --. 06. 2020 Nastavnik: Bilić Marin V 23. 4 39
