TEHNIČKO CRTANJE I razred 27. studenog 2020. skolafb@gmail. com 1

CILJ Stjecanje osnovnih znanja iz tehničkog crtanja koja će omogućiti obavljanje poslova u vašem zanimanju 27. studenog 2020. skolafb@gmail. com 2

Zadaci: Znati i razumjeti čitati i primijeniti tehnički crtež u izradi dijelova, sklopova ili proizvoda. Moći izraditi jednostavne tehničke crteže. Znati i moći izraditi crteže i sheme sklopova i sustava u zanimanju za koje se školuje. Znati i moći koristiti stručnu literaturu. Osposobiti za cijeloživotno školovanje 27. studenog 2020. skolafb@gmail. com 3

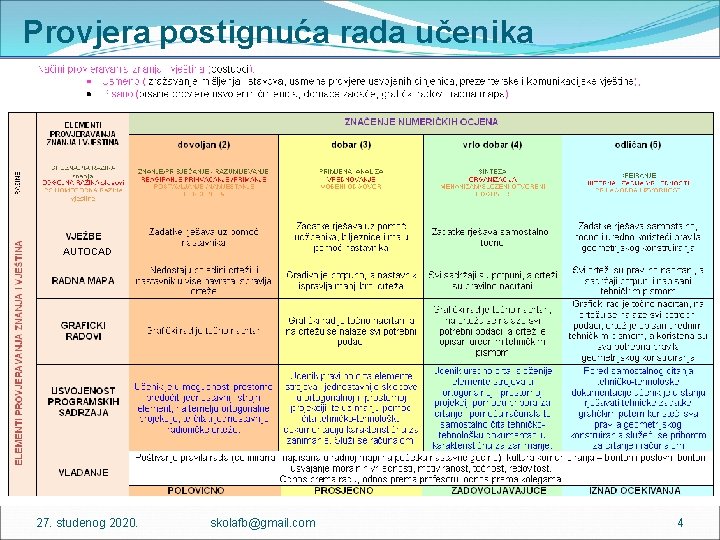

Provjera postignuća rada učenika AUTOCAD 27. studenog 2020. skolafb@gmail. com 4

Provjera postignuća rada učenika Grafički radovi prve godine: Izrada i usmena analiza 8 grafičkih radova 1 – Osnovne geometrijske konstrukcije 2 – Tehničke krivulje 3 – Projiciranje složenih tijela na ravnine 4 – Presjeci geometrijskih tijela 5 – Prodori 6 – Prostorno predočavanje predmeta 27. studenog 2020. skolafb@gmail. com 5

Literatura : Tehničko crtanje 1 – udžbenik za 1. Razred tehničkih škola u području strojarstva i brodogradnje – Jerko Pandžić Tehničko crtanje 1 – radna bilježnica za 1. Razred tehničkih škola u području strojarstva i brodogradnje – Jerko Pandžić 27. studenog 2020. skolafb@gmail. com 6

Pribor za teorijski dio TC : Ravnalo 2 trokuta Krivuljari Kutomjer Šestar Gumica i olovka Flomasteri u boji Bilježnica na kocke (preporučuje se blok) Fascikla za radnu mapu 27. studenog 2020. skolafb@gmail. com 7

Pribor za praktični dio TC : List papira formata A 3 – kom 8 List papira formata A 4 – kom 50 Memory stick (1 Gb) 27. studenog 2020. skolafb@gmail. com 8

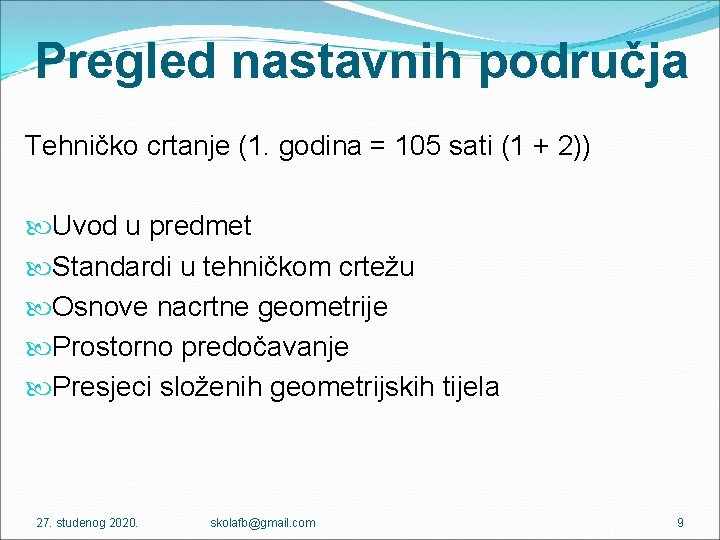

Pregled nastavnih područja Tehničko crtanje (1. godina = 105 sati (1 + 2)) Uvod u predmet Standardi u tehničkom crtežu Osnove nacrtne geometrije Prostorno predočavanje Presjeci složenih geometrijskih tijela 27. studenog 2020. skolafb@gmail. com 9

Pregled nastavnih područja Tehničko crtanje (1. godina = 105 sati (1 + 2)) Predočavanje oblika odstupanjem od pravila nacrtne geometrije Kotiranje Predočavanje strojnih dijelova Hrapavost površina Tolerancije 27. studenog 2020. skolafb@gmail. com 10

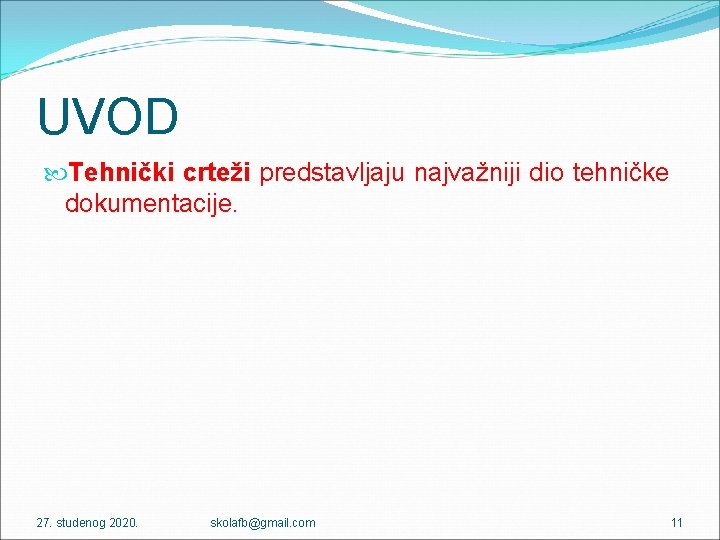

UVOD Tehnički crteži predstavljaju najvažniji dio tehničke dokumentacije. 27. studenog 2020. skolafb@gmail. com 11

UVOD U različite svrhe njima se koristi velik broj tehničkog osoblja različitog stupnja naobrazbe. Zbog toga oni moraju na jasan jednostavan i razumljiv način jednoznačno definirati prikazani objekt ili sustav. 27. studenog 2020. skolafb@gmail. com 12

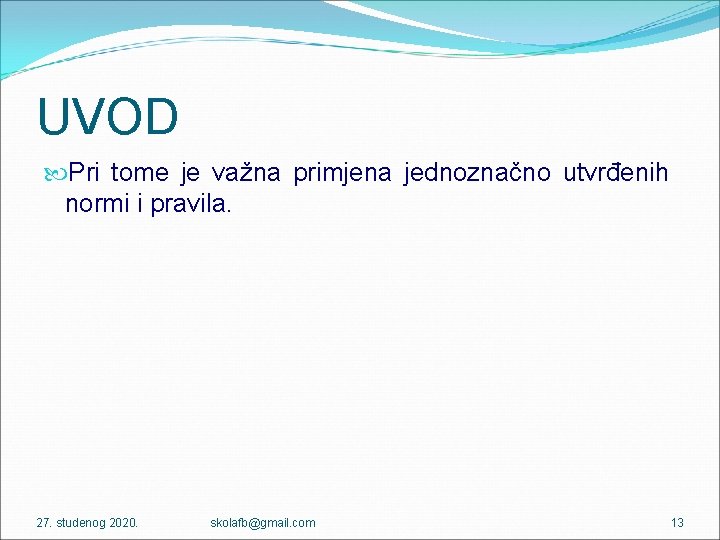

UVOD Pri tome je važna primjena jednoznačno utvrđenih normi i pravila. 27. studenog 2020. skolafb@gmail. com 13

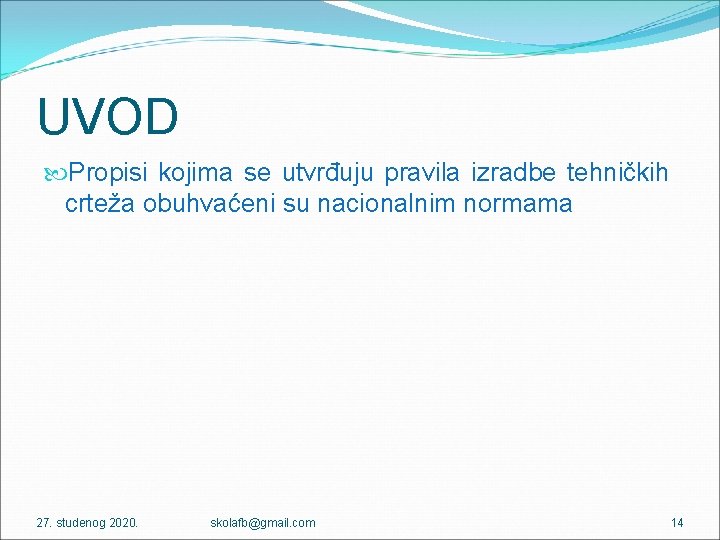

UVOD Propisi kojima se utvrđuju pravila izradbe tehničkih crteža obuhvaćeni su nacionalnim normama 27. studenog 2020. skolafb@gmail. com 14

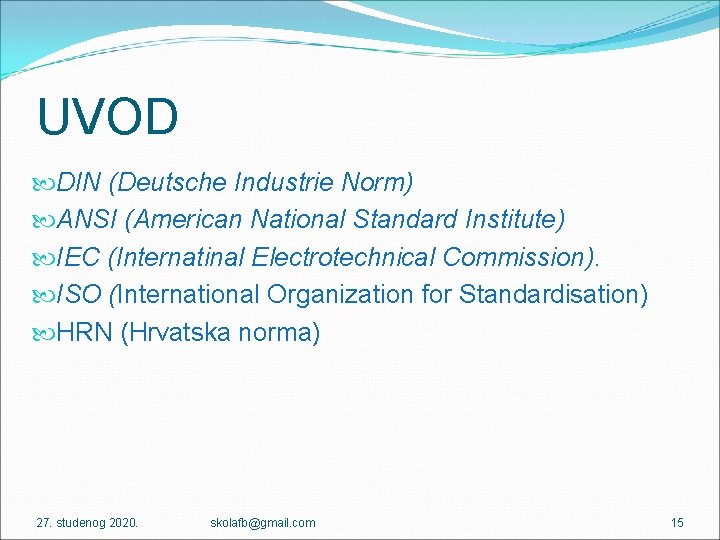

UVOD DIN (Deutsche Industrie Norm) ANSI (American National Standard Institute) IEC (Internatinal Electrotechnical Commission). ISO (International Organization for Standardisation) HRN (Hrvatska norma) 27. studenog 2020. skolafb@gmail. com 15

UVOD Namjene crteža su vrlo raznolike pa zato postoje različite vrste crteža. Zbog velike raznolikosti ne postoji strogo utvrđena podjela ctreža. Uglavnom se dijele prema namjeni, načinu izradbe i načinu prikazivanja 27. studenog 2020. skolafb@gmail. com 16

UVOD Prema namjeni tehnički crteži se dijele na: ponudbeni crtež - prilaže se uz pismenu ponudu radionički crtež - crtež prema kojem se izrađuje objekt sklopni crtež - prikazuje pojedine sklopove koji sačinjavaju funkcionalnu cjelinu instalacijski crtež - prikazuje razvod električnih ili cijevnih vodova sastavni ili montažni crtež - prikazuje način sastavljanja cjelovitog uređaja situacijski crtež - prikazuje položaj objekta u određenom prostoru shematski crtež - pojednostavljani crtež izrađen uporabom simbola i oznaka dijagram - grafički prikaz funkcijskih veza različitih veličina 27. studenog 2020. skolafb@gmail. com 17

UVOD Prema načinu izrade crteža razlikujemo: izvorni crtež (original), presliku, skicu. 27. studenog 2020. skolafb@gmail. com 18

UVOD Prema načinu prikazivanja objekta razlikujemo: ortogonalni crtež - prikaz trodimenzionalnog objekta pomoću skupa dvodimenzionalnih projekcija, aksonometrijski crtež - prostorni prikaz. 27. studenog 2020. skolafb@gmail. com 19

Ortogonalna projekcija 27. studenog 2020. skolafb@gmail. com 20

Aksonometrijska projekcija 27. studenog 2020. skolafb@gmail. com 21

UVOD HVALA NA POZORNOSTI I AKTIVNOM SUDJELOVANJU 27. studenog 2020. skolafb@gmail. com 22
