Tehnika kola Pirot Cevni transport 2010 Cevni transport

Tehnička škola Pirot Cevni transport 2010.

Cevni transport Cevovodni saobraćaj relativno mlađi, ali ekspanzivan vid saobraćaja služi za transport tečnih, gasovitih i rasutih tereta u najvećem obimu cevovodima se transportuje zemni gas, nafta i derivati nafte

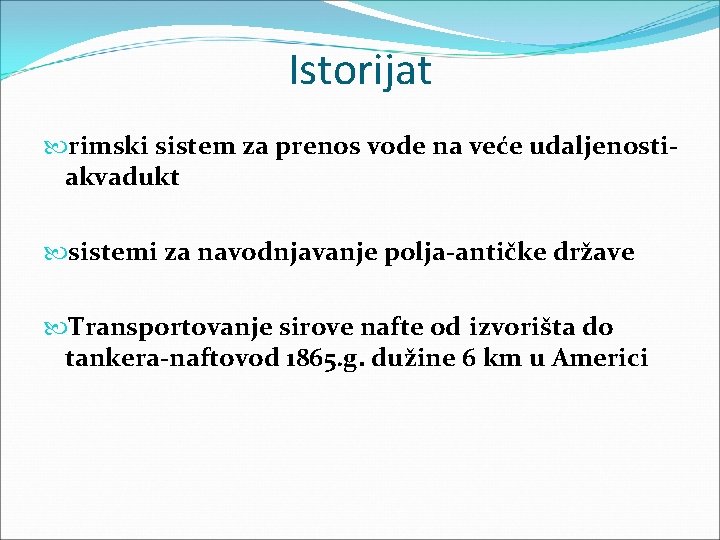

Istorijat rimski sistem za prenos vode na veće udaljenostiakvadukt sistemi za navodnjavanje polja-antičke države Transportovanje sirove nafte od izvorišta do tankera-naftovod 1865. g. dužine 6 km u Americi

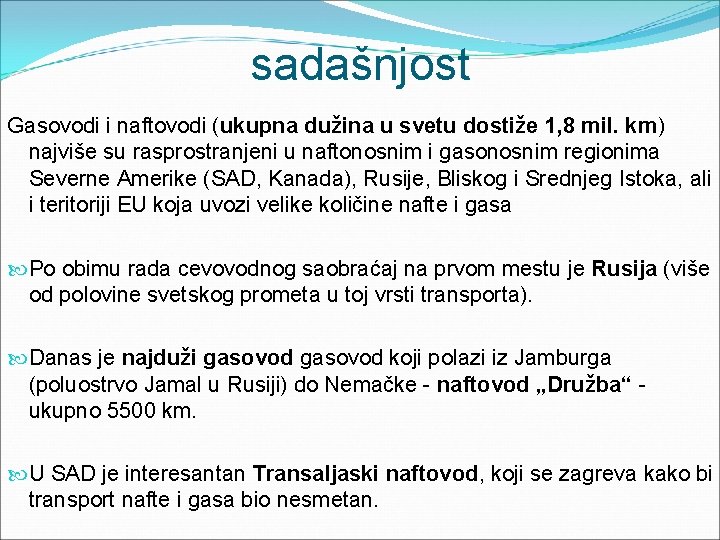

sadašnjost Gasovodi i naftovodi (ukupna dužina u svetu dostiže 1, 8 mil. km) najviše su rasprostranjeni u naftonosnim i gasonosnim regionima Severne Amerike (SAD, Kanada), Rusije, Bliskog i Srednjeg Istoka, ali i teritoriji EU koja uvozi velike količine nafte i gasa Po obimu rada cevovodnog saobraćaj na prvom mestu je Rusija (više od polovine svetskog prometa u toj vrsti transporta). Danas je najduži gasovod koji polazi iz Jamburga (poluostrvo Jamal u Rusiji) do Nemačke - naftovod „Družba“ ukupno 5500 km. U SAD je interesantan Transaljaski naftovod, koji se zagreva kako bi transport nafte i gasa bio nesmetan.

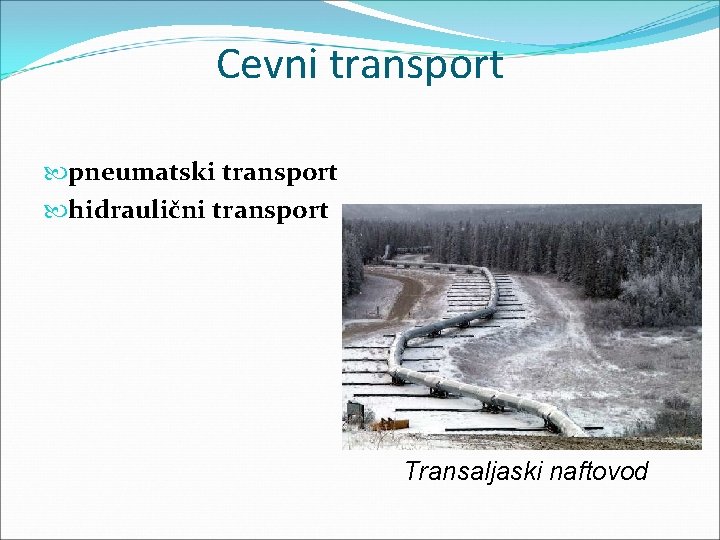

Cevni transport pneumatski transport hidraulični transport Transaljaski naftovod

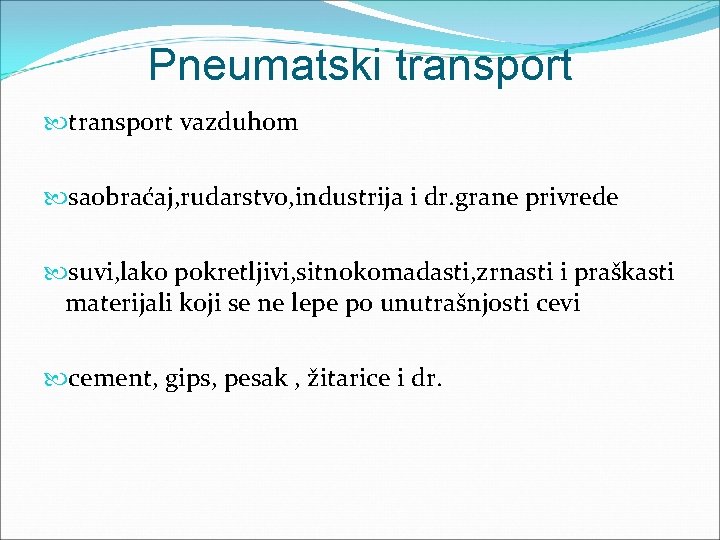

Pneumatski transport vazduhom saobraćaj, rudarstvo, industrija i dr. grane privrede suvi, lako pokretljivi, sitnokomadasti, zrnasti i praškasti materijali koji se ne lepe po unutrašnjosti cevi cement, gips, pesak , žitarice i dr.

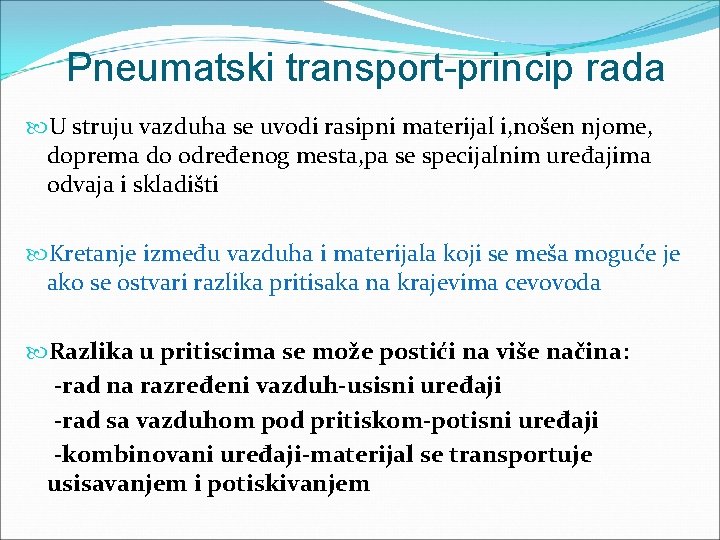

Pneumatski transport-princip rada U struju vazduha se uvodi rasipni materijal i, nošen njome, doprema do određenog mesta, pa se specijalnim uređajima odvaja i skladišti Kretanje između vazduha i materijala koji se meša moguće je ako se ostvari razlika pritisaka na krajevima cevovoda Razlika u pritiscima se može postići na više načina: -rad na razređeni vazduh-usisni uređaji -rad sa vazduhom pod pritiskom-potisni uređaji -kombinovani uređaji-materijal se transportuje usisavanjem i potiskivanjem

usisni uređaji Usisnim uređajem se može usisavati materijal sa jednog ili istovremeno sa više mesta 1 -vakuum-pumpa 2 -motor 3 -sisaljka 4 -izlazna cev 5 -sistem cevi 6 -istovarivač 7 -cev 8 -ventil 9 -bunker 10 -prečistač 11 -ventil 12 -cev

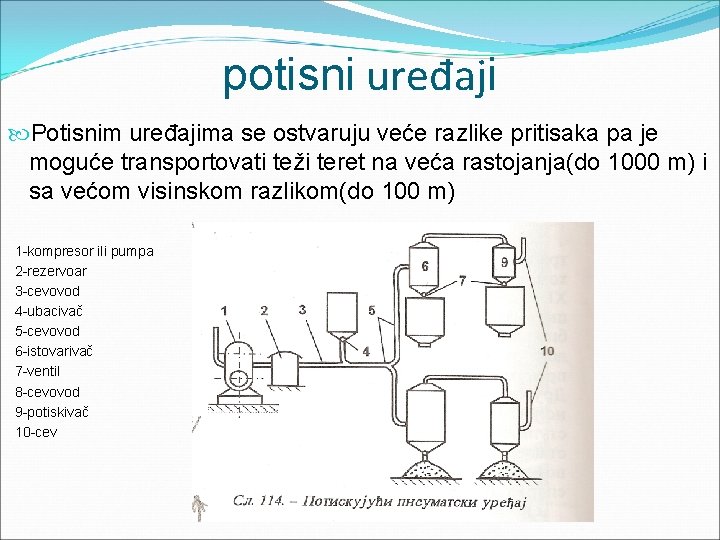

potisni uređaji Potisnim uređajima se ostvaruju veće razlike pritisaka pa je moguće transportovati teži teret na veća rastojanja(do 1000 m) i sa većom visinskom razlikom(do 100 m) 1 -kompresor ili pumpa 2 -rezervoar 3 -cevovod 4 -ubacivač 5 -cevovod 6 -istovarivač 7 -ventil 8 -cevovod 9 -potiskivač 10 -cev

kombinovani uređaji

Hidraulični transport strujanjem tečnosti ili smeše rasutog materijala i vode u zatvorenom cevovodu Tečnost potiskuje pumpa Koristi se za transport materijala koji dozvoljava mešanje sa vodom, a da se pri tom ne menja njegovo svojstvo-pesak, šljunak, ugalj kao i za transport tečnih tereta-nafta i naftni derivati

Hidraulični transport prednosti: - prenošenje na velike udaljenosti - postrojenja su jednostavna - jeftin - mogućnost povezivanja sa drugim radovimapranje, hlađenje nedostaci: - visoka vlažnost materijala - mogućnost zamrzavanja - velika potrošnja vode

Hidraulički transporteri samotečni transporteri (nagib) transporteri pod pritiskom (pritisak, potisne pumpe)

KARAKTERISTIKE CEVNOG TRANSPORTA Prednosti: -neprekidnost toka transporta(24 h transport) -visok stepen hermetičnosti→dobra zaštita tereta i transport bez gubitaka -visok stepen mehanizacije -mala potrošnja pogonskog goriva po jedinici prevezene robe -mali otpori kretanja→mali troškovi kretanja

KARAKTERISTIKE CEVNOG TRANSPORTA Nedostaci: -nemogućnost korišćenja jednog istog cevovoda za različite terete -veliki troškovi gradnje
