TEGANAGAN KONTAK TEGANGAN AKIBAT BEBAN SENTRIS DAN EKSENTRIS

TEGANAGAN KONTAK (TEGANGAN AKIBAT BEBAN) SENTRIS DAN EKSENTRIS YULVI ZAIKA

Sub Pokok Bahasan �Tegangan kontak akibat beban sentris �Tegangan kontak akibat beban eksentris satu arah �Tegangan kontak akibat beban eksentris dua arah �Tegangan izin �Tugas Analisa daya dukung pondasi dangkal eksentris (cantilever retaining wall).

Pendahuluan �Tegangan kontak adalah tengangan reaksi tanah terhadap beban yang dipikul pondasi �Ketika pondasi dangkal dibebani oleh beban sentris maka tegangan kontak akan merata �Ketika pondasi dangkal dibebani oleh beban eksentris maka diasumsikan tegangan kontak akan menurun secara linear dari ujung ke tumit. Walaupun sebenarnya tegangan tersebut tidak linear. �Meyerhof memperkenalkan konseep lebar efektif.

Tegangan kontak akibat beban sentris P

BEBAN EKSENTRIS PADA PONDASI DANGKAL �Bila pondasi telapak tidak saja menahan beban vertikal tetapi juga menahan momen guling maka resultan tegangan tanah tidak terletak pada titik pusat pondasi �Bila kolom tidak terletak di pusat masa pondasi P M P

DISTRIBUSI TEGANGAN TANAH AKIBAT TEG. VERTIKAL DAN MOMEN � P M

Tegangan kontak akibat beban vertikal dan momen P M B e qmin R qmax e < B/6 qmax e > B/6 qmax e = B/6

Tegangan akibat titik pusat beban tidak sama dengan titik berat pondasi Bila qmin berharga negatif Maka terjadi tegangan tarik Tanah tidak mampu menahan tarik sehingga bagian tanah yang menahan Tarik diaggap tidak mendukung beban P e qmin qmax e = B/6 e < B/6 e > B/6

Eksentrisitas Pada Pondasi Lajur B B-2 e e Eksentrisitas dalam arah lebar saja B’= B-2 e e= M/P Pada kondisi terjadi tegangan Tarik maka harga B pada rumus daya dukug akan diganti dengan B’ yang lebih pendek. Sehingga Daya dukung pondasi akan berkurang

EKSENTRISITAS BEBAN e > B/6 satu arah P e M = B B BXL e < B/6 L qmax B’ = B- 2 e e > B/6 qmax 2 e B’

Eksentrisitas Pada Pondasi telapak Pada

Beberapa Kasus Pondasi Telapak el ≥ 1/6 dan eb ≥ 1/6

KASUS 2

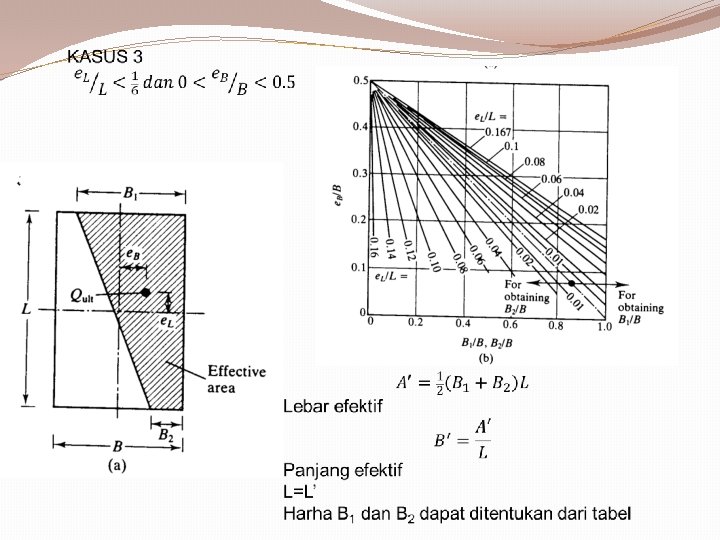

B 2 dan L 2 diperoleh dari grafik

Pengaruh eksentrisitas pada daya dukung

Daya Dukung Izin

Contoh soal Diket: pondasi telapak ukuran 4 ft x 6 ft , e. B=0. 45 ft; e. L=1. 2 ft kedalaman 3 ft, FS=4; =110 lb/ft 3 dengan =30 dan c= 0. Tentukan beban izin pondasi, gunakan rumus Hansen dan Vesic

tugas Suatu lereng dengan ketinggian 6 m akan direncanakan suatu dinding penahan tanah dengan data tanah dasar c=15 k. N/m 2, =25, =17 k. N/m 3. Disainlah dinding penahan tersebut dengan kondisi tanah dibelakang dinding adalah tanah timbunan(asumsikan parameternya). Dinding tersebut harus aman terhadap guling, geser dan daya dukung.
