TECNOLOGIAS x DSL Comunicaciones Mayo 2010 Introduccin a

TECNOLOGIAS x. DSL Comunicaciones Mayo _ 2010

Introducción a Tecnologías x. DSL Concepto de “Red de Banda Ancha”:

Red de Telecomunicaciones

Posicionamiento de los sistemas de acceso de Banda Ancha

Posicionamiento de los sistemas de acceso de Banda Ancha

Características de la tecnología x. DSL l Se define como una tecnología que permite el uso de la línea del teléfono (línea de cobre) para la transmisión de datos a alta velocidad y a la vez el uso de la línea telefónica. l Toda la información transmitida es digital. l Emplea el esquema del servicio tradicional de telefonía que consta de un bucle de abonado local.

Características de la tecnología x. DSL l Los diferentes x. DSL están diseñados en relación a unos objetivos específicos y necesidades concretas para el usuario. l Los nuevos módems x. DSL se aproximan a velocidades de 10 Mbit/s. l Las tres técnicas de modulación usadas actualmente para x. DSL son 2 B 1 Q (2 Bit, 1 Quaternary), "carrier-less amplitude phase modulation" (CAP) y "discrete multitone modulation" (DMT).

Codigo de linea CAP: La Modulación CAP está basada en Modulación en Amplitud en Cuadratura QAM. Un receptor QAM necesita una señal de entrada con las mismas relaciones espectro y fase como la señal transmitida. DTM: Este código de línea divide el ancho de banda disponible en unidades más pequeñas. Estas bandas individuales son probadas para determinar si pueden ser utilizadas para transmitir información.

Diferentes tecnologías x. DSL l ADSL (Asymmetric Digital Subscriber Line) La línea digital es la mas popular de los formatos x. DSL. l Como su nombre lo dice los flujos de subida y de bajada son asimétricos, siendo el flujo de bajada mayor (Lo indicado es útil para el uso de Internet puesto que es mas común bajar datos). l Posee una velocidad comprendida entre 256 Kbps y 9 Mbps de bajada y una velocidad de subida comprendida entre 64 Kbps y 1. 5 Mbps.

Configuración ADSL

Diferentes tecnologías x. DSL l ADSL Lite. Es una versión de inferior velocidad en la línea de abonado. l Utiliza el mismo esquema de modulación que ADSL pero elimina los splitter (separadores que deben instalarse en la casa del cliente).

Diferentes tecnologías x. DSL G. SHDSL. Son tecnologías con amplia cantidad de características como por ejemplo la velocidad. l Permite la gestión de gran numero de protocolos ATM, E 1, ISDN, IP. l Puede reemplazar las tecnologías T 1, E 1, HDSL. l

Diferentes tecnologías x. DSL HDSL. (High Digital Subscriber Line) Es un tipo de tecnología x. DSL simétrica l Puede llegar a velocidades de 2048 Kbps sobre pares de cobre hasta una distancia de 3. 6 Km. l La tecnología realiza correcciones de la señal transmitida, no hay degradación. l

Diferentes tecnologías x. DSL l HDSL 2. (High Digital Subscriber Line 2) Permite la transmisión de un T 1 sobre un par de cobre. l IDSL. Es una red digital de servicios integrados (RDSI) basada en DSL y puede soportar velocidades de 144 Kbps.

Diferentes tecnologías x. DSL RADSL. (Rate Adaptative Digital Subscriber Line) Es prácticamente igual que la tecnología ADSL pero se adapta a las variaciones. l SHDSL. Utiliza la misma tecnología HDSL pero con un solo par de cobre. La distancia máxima es de 3 Km y la tecnología es muy semejante a HDSL 2. l

Diferentes tecnologías x. DSL VDSL. (Very high speed Digital Subscriber Line) Es la tecnología x. DSL con la velocidad mas alta posible pero solo puede alcanzar una distancia de 1 Km. l Alcanza desde 13 hasta 52 Mbps de bajada y desde 1. 5 hasta 6 Mbps de subida. l

Técnicas de x. DSL l l l l l ADSL - Línea de Abonados Digital Asimétrica RADSL - Línea de Abonados Digital de Tasa Adaptable ADSL G. LITE o UDSL -Línea de Abonados Digital Pequeña VDSL - Línea de Abonados Digital de Tasa Muy Alta HDSL - Línea de Abonados Digital de Indice de Datos alto HDSL 2 o SHDSL - Línea de Abonados Digital de Indice de Datos alto 2 SDSL - Línea de Abonados Digital Simétrica Multi Tasa IDSL o ISDN-BA - Línea de Abonados Digital ISDN

ADSL l Las redes solo comenzaron con transmisión de voz, no estaban preparadas para datos. l La primera especificación de la tecnología x. DSL fue definida en 1987 por Bell Communications Research (Bellcore), la misma compañía que inventó la RDSI. l En el año 1989 se desarrolló la tecnología conocida como ADSL (Asymmetric Digital Subscriber Line, Línea de Abonado Digital Asimétrica) en los laboratorios de Telcordia Technologies Inc (New Jersey).

Historia de ADSL l En 1993 se prueba diferentes redes usando modulación CAP (Carrierless amplitude and phase), pero finalmente se opta por DTM (Discrete Multi. Tone). l En 1994 se formo el ADSL forum para promover el uso de esta tecnología. l En 1995 se prueba la primera versión oficial de ADSL.

ADSL Asymmetrical – Velocidad de transmisión distinta en los dos sentidos l Digital – La información transmitida es digital de extremo a extremo l Subscriber Line – ADSL opera sobre el bucle de abonado hasta la central más próxima l

Caracteristicas del servicio ADSL l l l Ofrece conexión permanente. Utiliza el cable telefónico convencional. Conecta a un sólo ISP predefinido. Velocidad de descarga hasta 2 Mbps – 128 / 256 Kbps – 128 / 512 Kbps – 300 / 2 Mbps Permite navegar y hablar por teléfono al mismo tiempo.

Factores de una Red para ADSL l Las Velocidades de los datos depende de diversos factores: 1. Longitud de la línea de Cobre. 2. El calibre/diámetro del hilo (especificación AWG/mms). 3. La presencia de derivaciones puenteadas. 4. La interferencia de acoplamientos cruzados

Servicios ADSL l l l Telefonía Básica (POTS) Líneas Dedicada RDSI Redes de datos Digital: V. 24, V 35, Nx 64 Kbps. ATM sobre ADSL

Componentes de una red ADSL Usuario Bucle de abonado Red de datos Central Telefónica 1 Mhz Lineas de usuarios Datos Voz DSLAM Voz Switch Clase 5 RTB

Componentes de una red ADSL

Tiempos de descarga típicos para un video corto (7, 5 Mb) 35 minutos 28. 8 Kbps 128 Kbps RDSI 7 minutos 1. 5 Mbps Cable 40 segundos 1. 5 Mbps ADSL 40 segundos 6 Mbps ADSL 10 segundos

Requisitos de ancho de banda adecuados por tipo de aplicación l l Aplicaciones profesionales – Internet – Videoconferencia – Teleeducación – Alojamiento web local 0. 300 0. 128 0. 500 - 1. 5 6. 0 Mbps Aplicaciones residenciales – Internet – Video bajo demanda – Juegos interactivos 0. 300 - 1. 5 3. 0 - 6. 0 0. 128 - 6. 0 Mbps Fuente: UIT, Diciembre 2000

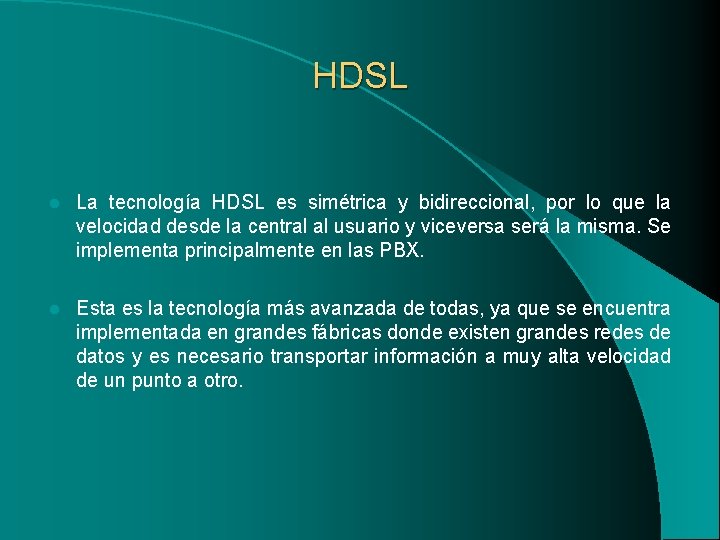

HDSL l La tecnología HDSL es simétrica y bidireccional, por lo que la velocidad desde la central al usuario y viceversa será la misma. Se implementa principalmente en las PBX. l Esta es la tecnología más avanzada de todas, ya que se encuentra implementada en grandes fábricas donde existen grandes redes de datos y es necesario transportar información a muy alta velocidad de un punto a otro.

HDSL l La velocidad que puede llegar a alcanzar es de 2, 048 Mbps (full duplex) utilizando dos pares de cobre, aunque la distancia de 4. 500 metros que necesita es algo menor a la de ADSL, utilizando la modulación por amplitud de pulso 2 B 1 Q. l El Time Slot (TS) 0 siempre es usado para sincronización.

Servicios HDSL l PRA RDSI: Línea RDSI primario, servicio conmutado basado en G. 703. l Servicio de línea dedicada basada en G. 703 (GLLN). l Servicio de linea dedicada de nx 64 kbits según normas V 35, v 36 o X 21

SHDSL l SHDSL: (Single Pair High Bit Rate Digital Subscriber Line). l Solo se necesita un par de cobre. l Ancho de Banda de 32 TS en servicio DTM. l El TS 0 es usado para sincronización.

Servicios SHDSL l Básicamente se mantienen los mismos servicios que en HDSL. l PRA RDSI: Línea RDSI primario, servicio conmutado basado en G. 703. l Servicio de línea dedicada basada en G. 703 (GLLN). l Servicio de línea dedicada de nx 64 kbits según normas V 35, v 36 o X 21 (VLLN)

RESUMEN

Referencias www. telecordia. com l www. adslforum. com l www. conectronica. com/articulos/xdsl 30. htm l

Preguntas ? ? ?
