TECNOLOGIA MEC NICA AULA 07 ENSAIOS NÃO DESTRUTIVOS PROF: Elias Junior. 1
CONCEITO � Os Ensaios Não Destrutivos (END) são técnicas utilizadas na inspeção de materiais e equipamentos sem danificálos, sendo executados nas etapas de fabricação, construção, montagem e manutenção. 2
OBJETIVO � Garantir a qualidade, no processo de fabricação ou montagem de equipamentos. � reduzir os custos � aumentar a confiabilidade da inspeção. � Preservação da vida e do meio ambiente, sendo fator de competitividade para as empresas que os utilizam. 3
Local de uso � São largamente utilizadas nos setores petróleo/petroquímico, aeronáutico, aeroespacial, siderúrgico, naval, eletromecânico, papel e celulose, entre outros. 4
Os métodos mais usuais de END ensaio visual líquido penetrante, análise de vibrações, ultra-som, radiografia (Raios X e Gama), correntes parasitas, partículas magnéticas, termografia, emissão acústica, estanqueidade e análise de deformações. 5
Outras aplicações Além do uso industrial, tem crescido significativa mente a aplicação dos END para: • a conservação de obras de arte, • na agropecuária - controle da camada de gordura de bovinos e suínos – • na medicina 6
Ensaio Visual é uma das mais antigas atividades nos setores industriais, É o primeiro ensaio não destrutivo aplicado em qualquer tipo de peça ou componente, e está freqüentemente associado a outros ensaios de materiais. 7

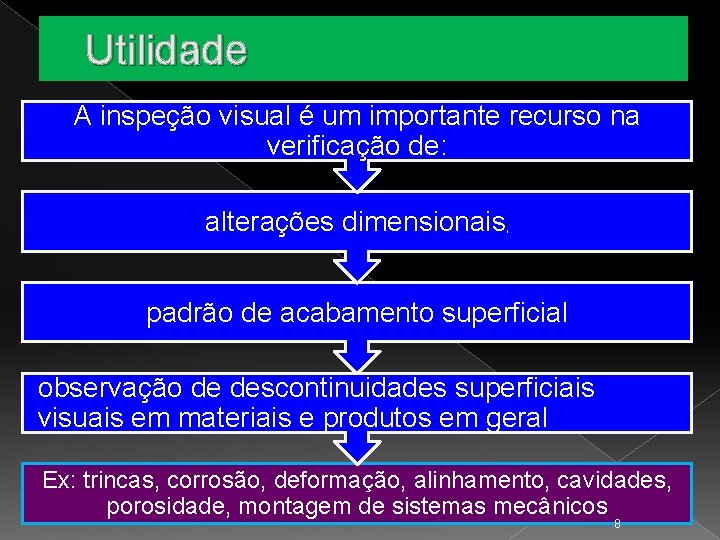

Utilidade A inspeção visual é um importante recurso na verificação de: alterações dimensionais, padrão de acabamento superficial observação de descontinuidades superficiais visuais em materiais e produtos em geral Ex: trincas, corrosão, deformação, alinhamento, cavidades, porosidade, montagem de sistemas mecânicos 8
Recursos para inspeção � Na inspeção de peças ou componentes que não permitem o acesso direto. � Ex: (dentro de blocos de motores, turbinas, bombas , tubulações, etc) � utilizam-se de fibras óticas conectadas a espelhos ou microcâmeras de TV com alta resolução 9
Importante Não existe nenhum processo industrial em que a inspeção visual não esteja presente. Na aviação, o ensaio visual é a principal ferramenta para inspeção de componentes 10
Pontos de inspeção 11
Turbina e Bloco 12
BLOCO DO FORD KA 1. 0 13
MOTOR VECTRA 2. 0 TURBO 14
MOTOR 15
