Tecnologia di un Database Server parte 2 S

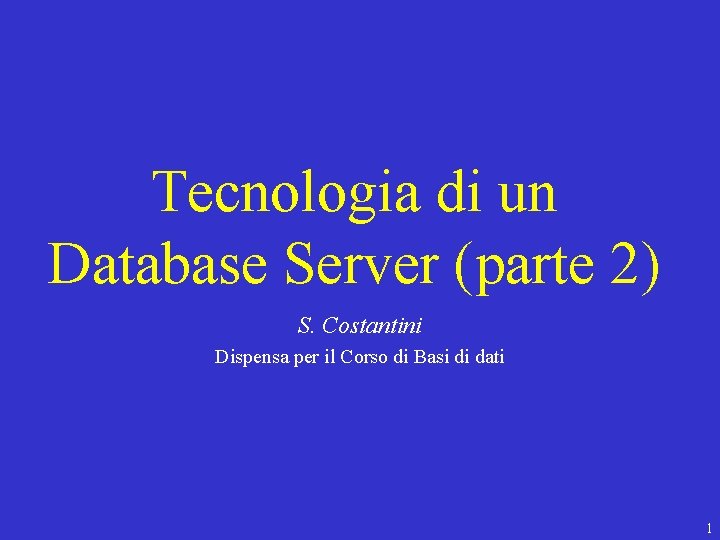

Tecnologia di un Database Server (parte 2) S. Costantini Dispensa per il Corso di Basi di dati 1

Premessa • Questa dispensa integra i contenuti del Libro di Testo del Corso di Basi di dati Il materiale per queste slides è stato tratto in parte da (we acknowledge that this material is partly taken from): Phil Bernstein, Lecture Notes for a graduate course on Transaction Processing at the University of Washington, URL http: //research. microsoft. com/~philbe/ 2

Sommario 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Locking e Lock Manager Implementazione del Locking Il Deadlock Locking Gerarchico Modello Matenatico del Locking Ottimizzazioni Gestore degli Accessi Gestore dell’affidabilità TP-Monitors Basi di Dati e Web 3

Locking e Lock Manager S. Costantini 4

Modello di un Sistema Transazione 1 Transazione N Bot, SQL Queries Commit, Abort Database Server Ottimizzatore Query Esecutore Query Scheduler Buffer Manager Recovery manager Database 5

Locking • Obiettivo: assicurare schedule serializzabili delle transazioni • Implementazione: ritardare le operazioni che possono alterare la serializzabilita’ ponendo blocchi (locks) sui dati condivisi 6

Assunzione: operazioni atomiche • La Teoria del Controllo di Concorrenza considera le operazioni di Read e Write. • Quindi assume che esse siano atomiche – altrimenti, dovrebbe considerare le operazioni di piu’ basso livello che implementano Read e Write • Read(x) - restituisce il valore corrente di x nel DB • Write(x, val) sovrascrive x (l’intera pagina che lo contiene!) • Questa assunzione permette di astrarre l’esecuzione delle transazioni a sequenze di Read e Write 7

Locking • Ciascuna transazione pone un lock su ogni dato al quale intende accedere – il lock è una prenotazione – va effettuato prima di leggere/scrivere una dato – la transazione può ottenere il lock richiesto, oppure deve restare in attesa di ottenerlo – la transazione rilascia il dato dopo l’uso (unlock) • Ipotesi di lavoro: tutte le transazioni fanno commit, ossia nessuna fallisce (ipotesi di commit-proiezione) 8

Locking di base • indichiamo con: – rl(x) un read lock sul dato x – r(x) la lettura del dato x – wl(x) il lock in scrittura del dato x – w(x) la scrittura del dato x – ru(x) e wu(x) sono i relativi unlock • Con opi(x) indichiamo che l’operazione (una delle precedenti) è stata effettuata dalla transazione Ti 9

Locking di base • Stato possibile del dato x: – libero – read-locked (x è soggetto a lock condiviso) – write-locked (x è soggetto a lock esclusivo) 10

Gestione richieste di lock • rli(x) sempre concessa se x è libero o readlocked (più transazioni possono porre un lock condiviso) ma negata se x è writelocked. • wli(x) concessa solo se x è libero, ossia solo una transazione può scrivere un dato, escludendo tutte le altre. 11

Locking: sommario • Ciascuna transazione pone un lock su ogni dato al quale intende accedere – il lock e’ una prenotazione – ci sono read locks e write locks – se una transazione ha un write lock su x, allora nessun’altra transazione può avere alcun lock su x • Esempio – rli[x], rui[x], wli[x], wui[x] sono operazioni lock/unlock wl 1[x] w 1[x] rl 2[x] r 2[x] e’ impossibile – wl 1[x] wu 1[x] rl 2[x] r 2[x] e’ OK 12

Gestione Richieste di Lock • Formato effettivo delle le operazioni di lock – Lock(trans-id, data-item-id, mode=r/w) – Unlock(trans-id, data-item-id) – Unlock(trans-id) • trans-id: identificatore della transazione • data-item-id: identificatore del dato x • mode = r/w indica se si tratta di un read o write lock 13

Gestione richieste di lock • Le transazioni che non ottengono un lock vengono poste in attesa. • Lo scheduler (o lock manager, o data manager) gestisce una tabella di lock • Tabella di lock: contiene le richieste accettate e rifiutate 14

Gestione richieste di lock • ogni riga della tabella di lock contiene: – il nome x del dato – l’elenco delle transazioni che hanno ottenuto un lock (indicando di che tipo) – l’elenco delle transazioni che sono state poste in attesa perchè non hanno ottenuto un lock (indicando di che tipo) 15

Lock manager • Il lock manager gestisce le operazioni – Lock(trans-id, data-item-id, mode=r/w) – Unlock(trans-id, data-item-id) – Unlock(trans-id) • Memorizza i lock nella lock table. Data Item x y Lista Locks [T 1, r] [T 2, r] [T 4, w] Lista d’attesa [T 3, w] [T 5, w] [T 6, r] 16

Il Locking di base non basta • Non garantisce la serializzabilita’ – rl 1[x] ru 1[x] wl 1[x] wu 1[x] c 1 rl 2[y] r 2[y] wl 2[x] w 2[x] ru 2[y] wu 2[x] c 2 • Eliminando i lock operations, abbiamo r 1[x] r 2[y] w 2[x] c 2 w 1[x] c 1 che non e’ serializzabile • Possibile soluzione: ogni transazione acquisisce tutti i lock all’inizio e li rilasci tutti alla fine • Problema: si limita troppo la concorrenza 17

Two-Phase Locking (2 PL) Two-Phase locking: stesso effetto di tutti i lock all’inizio, ma meno vincoli sulla concorrenza • La transazione acquisisce mano i lock necessari – richiede un lock solo quando deve operare su quel dato, e non all’inizio; • Nel frattempo effettua le operazioni sui dati; • Rilascia gradualmente i lock, con la condizione che dopo il primo unlock non può più fare lock 18

Two-Phase Locking (2 PL) • Una transazione è two-phase locked (2 PL) se: – prima di leggere x, pone un read lock on x – prima di scrivere x, pone un write lock on x – mantiene ciascun lock fino a dopo l’esecuzione dell’operazione sul dato – dopo il primo unlock, non può porre nuovi lock 19

Two-Phase Locking (2 PL) • Una transazione acquisisce i lock durante la fase crescente e li rilascia nella fase calante • Esempio precedente: T 2 e’ 2 PL, ma non T 1 perche’ ru 1[x] precede wl 1[x] 20

Rilasciare la Commit-proiezione • il 2 PL si basa sulla commit-proiezione, ossia sull’ipotesi che tutte le transazioni facciano commit (e non abort) • Occorre ora rilasciare questa ipotesi • Se le transazioni possono fare abort, i problemi si complicano ed occorre porre condizioni addizionali al 2 PL per evitare malfunzionamenti 21

Problemi • Se Tk legge da Ti e Ti fa abort, Tk deve fare abort – Esempio - w 1[x] r 2[x] a 1 vuol dire che T 2 deve fare abort • Ma se Tk ha gia’ fatto commit? – Esempio - w 1[x] r 2[x] c 2 a 1 – T 2 non può fare abort dopo il commit 22

Recoverability • L’esecuzione deve essere recoverable: Il commit di una transazione T deve essere successivo al commit delle transazioni da cui legge. – Recoverable - w 1[x] r 2[x] c 1 c 2 – Non recoverable - w 1[x] r 2[x] c 2 a 1 • Si devono sincronizzare le operazioni 23

2 PL e Recoverability • 2 PL non garantisce la recoverability • Esempio: La seguente esecuzione è nonrecoverable, ma è 2 PL wl 1[x] wu 1[x] rl 2[x] r 2[x] c 2 … c 1 24

Recoverability: Problemi • La recoverability garantisce la coerenza d’uso dei dati, ma genera aborti a catena • Gli aborti a caten cascading aborts (cosiddetto effetto domino) causano inefficienza perchè molte transazioni vengono uccise, perdendo il lavoro fatto. 25

Evitare Abort a cascata (cascading aborts) • Per evitare aborti a cascata, lo scheduler deve assicurare che le transazioni leggano solo da transazioni che hanno fatto commit • Esempio – evita cascading aborts: w 1[x] c 1 r 2[x] – permette cascading aborts: w 1[x] r 2[x] a 1 • Un sistema che evita cascading aborts garantisce la recoverability e si chiama sistema stretto (sistema che garantisce la strictness = no effetto domino) 26

Strictness • Un sistema stretto consente di eseguire ri[x] o wi[x] solo se tutte le transazioni precedenti che hanno scritto x hanno gia’ fatto commit o abort. • Esempi – stretto: w 1[x] c 1 w 2[x] a 2 – non stretto: w 1[x] w 2[x] … a 1 a 2 – stretto: w 1[x] w 1[y] c 1 w 2[y] r 2[x] a 2 – non stretto: w 1[x] w 1[y] … w 2[y] a 1 r 2[x] a 2 • “Stricness” evita “cascading aborts” (effetto domino) 27

Nota: Gestione dell’abort • Occorre annullare (undo) ogni write, w[x], ripristinando la before image (=il valore di x prima dell’esecuzione di w[x]) • Esempio - w 1[x, 2] scrive il valore “ 2” in x. – w 1[x, 2] w 1[y, 3] c 1 w 2[y, 1] r 2[x] a 2 – abort T 2 : si ripristina la before image of w 2[y, 2] = 3 28

Osservazione: Brain Concurrency Control • Se l’utente vuole usare l’output della transazione T 1 come input per la transazione T 2, deve aspettare che T 1 faccia commit prima di lanciare T 2. • Solo così e’ garantito che T 1 venga effettivamente serializzata prima di T 2. • Infatti, i sistemi serializzano secondo i criteri visti e non secondo le intenzioni dell’utente: se l’utente lancia prima T 1 e poi T 2 (ma prima che T 1 termini) l’ordine fra esse non è garantito. 29

Implementazione del Locking 30

Locking Automatizzato • Nei sistemi stretti il 2 PL puo’ essere reso trasparente per l’ applicazione • quando un data manager riceve una Read o Write da una transazione, emette un lock di read o write. • Come fa il data manager a sapere quando e’ ok rilasciare i locks (per essere two-phase)? 31

Locking Automatizzato • Come fa il data manager a sapere quando e’ ok rilasciare i locks (per essere two-phase)? • Di solito, il data manager mantiene i lock di ogni transazione finche’ essa fa commit o abort. In particolare: – rilascia i read locks appene riceve il commit – rilascia i write locks solo quando accetta il commit, per garantire la strictness 32

Implementazione del 2 PL • Il data manager implementa il locking cosi’: – includendo un lock manager – generando un lock per ogni Read o Write – prevedendo la gestione dei deadlocks (vedi più avanti) 33

Lock manager • Il lock manager gestisce le operazioni – Lock(trans-id, data-item-id, mode=r/w) – Unlock(trans-id, data-item-id) – Unlock(trans-id) • Memorizza i lock nella lock table. Data Item x y Lista Locks [T 1, r] [T 2, r] [T 4, w] Lista d’attesa [T 3, w] [T 5, w] [T 6, r] 34

Come è rappresentato il dato x? • Dalla memoria secondaria non si trasferiscono mai singole tuple, ma “pezzi” più ampi, in genere pagine • Quindi, x si rappresenta: – indicando la pagina in cui si trova x – identificando x nella pagina (ad es. tramite la chiave) 35

Come è memorizzata la tabella? • Certo non sequenzialmente: troppo lento cercare i lock su x per accesso sequenziale. • Occorre una opportuna struttura dati – in generale: tabella hash – funzione di hash f applicata su x – f(x) identifica la riga di x nella tabella di locking ed è detto data-item-id 36

Lock manager • Il chiamante genera il data-item-id, applicando una funzione di hashing sul nome del dato • Infatti, la lock table e’ hashed sul data-item-id • Lock e Unlock devono essere atomici, quindi l’accesso alla lock table deve essere “locked” • Lock e Unlock vengono chiamati frequentemente. Devono essere molto veloci: < 100 istruzioni. 37

Lock manager (cont. ) • In SQL Server 7. 0 – I locks nella tabella occupano circa 32 bytes – Ogni lock contiene il Database-ID, Object-Id, e altre informazioni specifiche quali il record id (RID) o la chiave della tupla. 38

Il Deadlock 39

Deadlock • Un insieme di transazioni e’ in deadlock se ogni transazione e’ bloccata, e lo rimarra’ tutti’infinito se il sistema non interviene. – Esempio rl 1[x] rl 2[y] wl 2[x] wl 1[y] concesso bloccata e deadlocked 40

Deadlock • Con il deadlock, 2 PL evita le esecuzioni non serializzabili: – Ad es. rl 1[x] rl 2[y] r 2[y] … w 2[x] w 1[y] – oppure (caso della perdita di update) rl 1[x] rl 2[x] r 2[x] … w 2[x] w 1[x] – Per eliminare il deadlock: abort di una transazione – rilascio del lock senza abortire: si viola il 2 PL 41

Prevenzione del Deadlock • Mai concedere un lock che puo’ portare al deadlock • Tecnica spesso usata nei sistemi operativi • Inutilizzabile nel 2 PL, perche’ richiederebbe l’esecuzione seriale delle transazioni. – Esempio per prevenire il deadlock, rl 1[x] rl 2[y] wl 2[x] wl 1[y], il sistema nega rl 2[y] 42

Prevenzione del Deadlock • Prevenire i deadlock non e’ praticabile in generale, perche’ pone eccessivi constraints alle applicazioni. • Porre tutti i lock in scrittura tutti all’inizio delle transazioni – Previene il deadlock perche’ la transazione “parte” solo se ha tutti i dati a sua esclusiva disposizione – riduce troppo la concorrenza. 43

Rilevazione del Deadlock • Si cerca di rilevare i deadlock automaticamente, e si abortisce una delle transazioni (la vittima). • E’ l’approccio piu’ usato, perche’ – consente una piu’ intensiva utilizzazione delle risorse 44

Rilevazione del Deadlock • timeout-based deadlock detection - Se una transazione resta bloccata per troppo tempo, allora abortiscila. – Semplice ed efficiente da implementare – Ma determina aborti non necessari e – Alcuni deadlocks persistono troppo a lungo 45

Rilevazione Tramite Waits-for Graph • Rilevazione esplicita dei deadlock tramite un grafo chiamato Waits-for Graph – Nodi = {transazioni} – Archi = {Ti Tk | Ti attende che Tk rilasci un lock} – Esempio precedente: T 1 T 2 • Teorema: Se c’e un deadlock, allora il Waits -for Graph ha un ciclo. 46

Rilevazione tramite Waits-for Graph (cont. ) • Per rilevare i deadlocks – quando una transazione si blocca, aggiungi un arco – periodicamente cerca i cicli nel Waits-for Graph • Non occorre verificare troppo spesso. (Un ciclo non scompare finche’ non lo si “rompe”) • quando si trova un deadlock, si seleziona una vittima dal ciclo e la si abortisce. • Si seleziona una vittima che ha fatto poco lavoro (ad es. , ha acquisito il numero minimo di lock). 47

Ripartenza Ciclica • Le transazioni possono ripartire e abortire all’infinito: mai uccidere la più vecchia – T 1 inizia. Poi T 2 inizia. – vanno in deadlock, e T 1 (la piu’ vecchia) e’ abortita. – T 1 riparte, T 2 continua, e vanno ancora in deadlock – T 2 (la piu’ vecchia) e’ abortita. . . • Scegliere come vittima la transazione piu’ giovane evita la ripartenza ciclica, perche’ la piu’ vecchia non viene mai abortita, e può infine terminare. • Le due diverse euristiche si possono combinare 48

SQL Server 7. 0 • Abortisce la transazione piu’ “economica” per il roll back. – La “piu’ economica” viene determinata in termini del numero di operazioni fatte (registrate nel file di log). – Permette il completamento delle transazioni che hanno fatto molto lavoro. • SET DEADLOCK_PRIORITY LOW (vs. NORMAL) permette ad un processo di designarsi da solo come vittima. 49

Locking distribuito • Supponiamo che una transazione possa accedere dati presso molti data managers • Ogni data manager tratta i lock nel modo usuale • Ogni transazione esegue commit o abort, nei confronti di tutti i data managers • Problema: deadlock distribuito 50

Deadlock distribuito • Il deadlock interessa due nodi. Il nodo singolo non puo’ rilevarlo Nodo 1 rl 1[x] wl 2[x] (bloccata) Nodo 2 rl 2[y] wl 1[y] (bloccata) • La rilevazione tramite timeout e’ la piu’ usata 51

Locking Gerarchico 52

Granularita’ dei Lock • Granularita’ - dimensione dei dati su cui fare lock – ad es. , files, pagine, record, campi • Granularita’ grossolana implica: – pochi lock, basso locking overhead – lock su grosse porzioni di dati, alta probabilita’ di conflitti, quindi concorrenza effettiva bassa • Granularita’ sottile implica: – molti lock, alto locking overhead – conflitti solo quando due transazioni tentano di accedere concorrentemente proprio lo stesso dato 53

Multigranularity Locking (MGL) • Lock di differente granularita’ – grosse query fanno lock su grosse porzioni di dati (ad es. tabelle), transazioni brevi fanno lock su pochi dati (ad es. righe) • Il Lock manager non puo’ rilevare i conflitti! – ogni data item (ad es. tabella o riga) ha un differente id 54

Multigranularity Locking (MGL) • Multigranularity locking e’ un “trucco” – sfrutta la naturale struttura gerarchica dei dati – prima del lock su dati di basso livello, si fa un intention lock sulla struttura di piu’ alto livello che li contiene (cioè segnala l’intenzione di effettuare operazioni) – ad es. , prima di un read-lock su una, si fa un intention-read-lock sulla tabella che contiene la riga 55

MGL Grafi di Schema e istanza DB 1 Database area A 1 File F 1 Record R 1. 1 R 1. 2 A 2 F 3 R 2. 1 R 2. 2 R 2. 3 R 2. 1 R 2. 2 Lock di istanza Schema • Prima di un read lock su R 2. 3, si fa un intention-read lock su DB 1, e poi A 2, e poi F 2 (i lock si rilasciano all’inverso) 56

MGL Matrice di Compatibilita’ r w ir iw riw y n n n n y n y y y n n n y n n riw = read con intenzione di write, per scansione che aggiorna alcuni dei record che legge • Ad es. , ir e’ in conflitto con w, perche’ ir segnala un r-lock su un dato piu’ interno, che e’ in conflitto con un w-lock sulla struttura che lo contiene. 57

SQL Server 7. 0 • SQL Server 7. 0 accetta lock su tabelle, pagine, e righe. • Usa lock di intention read (“share”) e intention write (“exclusive”) a livello di pagina di tabella. 58

Modello Matematico del Locking 59

Modello Matematico del Locking • K lock per transazione • D lockable data items • N transazioni • T tempo tra richieste di lock – N transazioni, ciascuna ottiene K/2 lock in media – KN/2 lock concessi in totale 60

Modello Matematico del Locking – Ciascuna richiesta ha probabilita' KN/2 D di conflitto con un lock esistente. – Ciascuna transazione richiede K locks, quindi la sua probabilita' di entrare in conflitto e' K 2 N/2 D. 61

Modello Matematico del Locking – La probabilita' di deadlock e' proporzionale a K 4 N/D 2 – Prob(deadlock) / Prob(conflitto) = K 2/D – Se K=10 e D = 106, allora K 2/D =. 0001 62

Ottimizzazioni 63

Hot Spot Techniques • Hot spot - un data item che e’ piu' usato di altri, per cui molte transazioni ne fanno uso. – cataloghi ed elenchi – end-di-file marker – contatori usati per assegnare numeri seriali • Gli hot spots spesso creano un collo di bottiglia che serializza le transazioni. 64

Hot Spot Techniques (cont. ) • Sono necessarie tecniche per ridurre il tempo t di durata di un lock sugli hot data, ad esempio: – mantenere gli hot data in memoria centrale – eseguire in batch le operazioni su hot data – partizionare gli hot data 65

Partizionamento • Suddividere cataloghi e inventari in parti • Ciascuna transazione puo’ accedere solo una partizione. • Esempio – ciascuna biglietteria ha una parte dei biglietti – se li vende tutti, deve richiedere altri biglietti dalle altre biglietterie 66

Tecniche di Query-Update • Alcune query durano molto tempo e fanno lock su molti dati — degradano la performance se competono con brevi transazioni di update • Esistono diverse soluzioni – Usare un data warehouse – Accettare vincoli di consistenza piu’ deboli – Usare multiversioni dei dati 67

Data Warehouse • Un data warehouse e’ una copia del DB, che e' periodicamente aggiornata • Tutte le query girano sul data warehouse • Tutte le transazioni di update girano su DB • Separazione fra transazioni e query • Quanto spesso aggiornare il data warehouse? – Stop alle transazioni per copiare il DB nel data warehouse. E’ possibile invece effettuare query – Le query non hanno sempre l’ultima versione dei dati 68

Multiversioni dei Dati • La granularità del locking deve arrivare al record • ciascuna write crea una nuova versione, invece di sovrascrivere il valore esistente. • Ciascun record ha una sequenza di versioni. • Ogni versione e’ annotata con l’id della transazione che ha scritto quella versione Tid 123 175 134 199 227 Tid. Prec. null 123 null 134 null Matr 1 1 2 2 27 Nome Bill Sue Steve Stipendio 100 125 120 140 80 69

Multiversioni dei Dati (cont. ) • Si eseguono le transazioni usando 2 PL • Si eseguono le query in snapshot mode – quando una query legge x, legge l’ultima versione di x scritta da una transazione che ha fatto commit. – cosi', ogni query fa riferimento allo stato del database relativo a quando ha iniziato l'esecuzione – occorre una gestione particolare del commit, visto che al commit il valore attuale di ogni dato va aggiornato tenendo conto delle multiversioni. 70

Gestore degli Accessi (Buffer Manager) 71

Gestore degli accessi • E’ il modulo di piu’ basso livello del data manager • Nei DBMS relazionali viene chiamato RSS (Relational Storage System) • Effettua in pratica gli accessi alla BD • Conosce l’organizzazione fisica delle pagine • Conosce la disposizione delle tuple nelle pagine • Usa un buffer manager per la gestione del trasferimento effettivo delle pagine 72

Indici • Come si implementano Read e Write? • Bisogna reperire i dati in Memoria di Massa • A partire dal valore della chiave di una tupla, occorre trovare il record id – Record id = [pagina-id, offset-nella-pagina] • Un indice collega i valori delle chiavi ai record id. – Le strutture indice piu’ comuni: tabelle hash e B-alberi 73

Indirizzi di Memoria di Massa • Per un dato x, il suo indirizzo in memoria di massa è costituito da: – numero N della pagina/blocco in cui si trova – offset F che indica che X è nella F-esima posizione del blocco N – quindi, x (che al livello fisico viene detto “record”) ha indirizzo fisico (N, F) che viene detto Record-id 74

Indici • Per ottenere il Record-id R di un dato X partendo dalla sua chiave K, si utilizza una struttura dati detta indice • Mediante un indice si ottiene in modo efficiente R partendo da K • Strutture più usate per gli indici: tabelle hash e alberi (B-alberi) 75

Indice come Tabella Hash • La chiave K di una tupla viene usata tramite una funzione hash per decidere la pagina in cui memorizzare la tupla. • Ossia: Num_pagina = f(K) • Ricerca di x: data la sua chiave K, calcolando f(K) si ottiene la pagina dove si trova la tupla X, che viene poi cercata sequenzialmente nella pagina. 76

Creazione Tabella Hash • L’hashing usa una funzione H: V B, dalle chiavi al numero del blocco (pagina) dove si trova il dato – V = matricola B = {1. . 1000} H(v) = v mod 1000 – se una pagina va in overflow, allora si deve aggiungere una lista di pagine extra – Al 90% di carico delle pagine, 1. 2 accessi per richiesta! – ma, va male per accessi su intervalli (10 < v < 75) 77

Indici come alberi • per reperire i record-id relativi ai dati contenuti in una certa tabella, si costruisce un albero a partire dalle chiavi. • La chiave K del dato cercato va reperita mediante una visita nell’albero, fino ai nodi foglia. • Esiste sempre una foglia che riporta K, e in essa è riportato il Record-id R 78

B-albero • • • Ogni nodo e' un sequence di coppie [puntatore, chiave] K 1 < K 2 < … < Kn-2 < Kn-1 P 1 punta a un nodo contenente chiavi < K 1 Pi punta a un nodo contenente chiavi in intervallo [Ki-1, Ki) Pn punta a un nodo contenente chiavi > Kn-1 Dunque, K ´ 1 < K ´ 2 < … < K ´n-2 < K ´n-1 K 1 P 1 . . . K´ 1 P´ 1. . . Ki Pi Ki+1. . . Kn-1 Pn K´i P´i K´i+1. . . K´n-1 P´n 79

Esempio n=3 127 145 221 83 189 496 221 352 245 320 521 352 353 690 487 • Notare che le foglie sono ordinate per chiave, da sinistra a destra • Importante: per ogni chiave, la foglia contiene il Record-id della tupla, o la tupla stessa 80

Inserzione • Per inserire la chiave v, si cerca la foglia dove v dovrebbe trovarsi: se c’e’ spazio, si inserisce • Se no, si spezza la foglia in due, e si modifica il padre per prevedere i puntatori alle due foglie 19 12 -- 14 17 15 12 14 19 15 17 Per inserire la chiave 15 • si spezza la foglia X • nel padre, [0, 19) diventa [0, 15) e [15, 19) • se il padre e’ pieno, bisogna spezzarlo (in modo simile) X • l’albero resta automaticamente bilanciato 81

B-albero: Osservazioni • L’algoritmo di cancellazione riunisce nodi adiacenti con riempimento < 50% • La radice ed i nodi di livello uno sono mantenuti in una cache, per ridurre il tempo di accesso • Indice secondario: le foglie contengono in realta’ coppie [chiave, Record-id] • Indice primario: le foglie contengono i record 82

B+Alberi • Ogni nodo foglia ha un puntatore al successivo • facilita la ricerca su intervalli: trovata la prima chiave dell’intervallo, basta scorrere le foglie adiacenti mediante i puntatori P C 12 19 14 P -17 X 15 C 12 14 19 C´ 15 17 X 83

B+Albero: ottimizzazione • B+albero - ciascuna foglia ha un puntatore alla prossima, nell’ordine dato dalle chiavi • Obiettivo: ottimizzare interrogazioni il cui predicato di selezione definisce un intervallo di valori ammissibili • Trovato il primo valore della chiave, si scandiscono sequenzialmente i nodi foglia 84

Controllore dell’Affidabilità S. Costantini 85

Introduzione • Un database puo’ divenire inconsistente a causa di: – fallimento di una transazione(abort) – errore di sistema (a volte causato da un OS crash) – media crash (disco corrotto) • Il sistema di recovery assicura che il database contenga esattamente gli aggiornamenti prodotti dalle transazioni committed (cioe’ assicura atomicita’ e persistenza, nonostante i guasti ) 86

Terminologia • Affidabilita’ - il grado di certezza con il quale un sistema fornisce i risultati attesi su prove ripetute • L’affidabilita’ si misura come mean-time-between-failures (MTBF) • Disponibilita’ - frazione di tempo nel quale il sistema fornisce i risultati attesi. • La disponibilita’ e’ ridotta anche dai tempi di riparazione e manutenzione preventiva • Disponibilita’ = MTBF/(MTBF+MTTR), where MTTR is mean-time-to-repair 87

Terminologia (cont. ) • Failure (fallimento) - un evento dove il sistema dia risultati inattesi (sbagliati o mancanti) • Fault (guasto) - causa identificata o ipotizzata di fallimento – Es. Un guasto nella scheda di memoria che causa un malfunzionamento del software • Transient fault - e’ occasionale, e non avviene nuovamente se si ritenta l’operazione • Permanent fault - non-transient fault 88

Quali sono le cause di guasto? Environment Hardware Subtotal system Mgmt Software Tandem ‘ 89 7% 8% 15% 21% 64% Tandem ‘ 85 AT&T/ESS ‘ 85 14% 18% 32% 20% 42% 30% 25% 50% • Il maggior problema e’ il software • Environment - incendi, terremoti, vandalismi, mancanza di elettricita’, guasto al condizionatore • system management - manutenzione, configurazione 89

Assunzioni • Two-phase locking, che mantiene i write locks fino a dopo il commit. Questo assicura – recoverability – no aborti a catena – strictness (non si utilizzano mai dati non committed) • Gestione a livello di pagine – locks su pagine – il database e’ un insieme di pagine – le read e write operano su pagine 90

Modello della Memoria • Memoria Stabile - resiste ai fallimenti di sistema • Buffer (volatile) - contiene copie di alcune pagine, che vanno perse in caso di fallimenti Fix, Flush Use, Unfix Read, Write Database Log Buffer Manager Read, Write Buffer 91

Buffer Manager • Fornisce primitive per accedere al buffer • Fix carica una pagina nel buffer (la pagina diventa valida) • Politica no-steal = mai deallocare pagine attive • Use accede ad una pagina valida 92

Buffer Manager • Unfix rende una pagina non piu’ valida • Politica no-force = non riscrivere nel DB tutte le pagine attive al commit • Flush periodicamente riscrive nel DB le pagine non piu’ valide • Force trasferisce in modo sincrono una pagina dal buffer al DB (transazione sospesa fino a fine trasferimento) 93

Il LOG • LOG: file sequenziale del gestore dell’affidabilità · scritto in memoria stabile · e’ una registrazione delle attivita’ del sistema 94

Checkpoint • operazione periodica coordinata con buffermanager · · flush di tutte le pagine di transazioni terminate registrazione identificatori transazioni in corso non si accettano commit durante il checkpoint si scrive in modo sincrono (force) l’elenco transazioni attive nel LOG · formato del record CKPT(T 1, . . . , Tn) 95

DUMP • copia completa del DB, fatta quando il sistema non è operativo (non ci sono transazioni attive) · copia memorizzata su memoria stabile (backup ) · record di dump nel LOG · formato record DUMP(C) dove C è il dispositivo di backup 96

Organizzazione del LOG • Record del LOG · di transazione · di sistema (checkpoint, DUMP) • Record di TRANSAZIONE: · le transazioni registrano nel LOG le operazioni, nell’ordine in cui le effettuano · begin: record B(T) · commit/abort C(T), A(T) · T e’ l’identificatore della transazione 97

Organizzazione del LOG Record di UPDATE · identificatore transazione T · identificatore oggetto O · valore di O prima della modifica, before state · valore di O dopo la modifica, after state · U(T, O, BS, AS) 98

Organizzazione del LOG Record di DELETE · identificatore transazione T · identificatore oggetto O · valore di O prima della cancellazione, before state · D(T, O, BS) 99

Organizzazione del LOG Record di INSERT · identificatore transazione T · identificatore oggetto O · valore di O dopo l’inserzione, after state · I(T, O, AS) 100

UNDO e REDO · UNDO : si ricopia BS su O, – INSERT: si cancella O · REDO : si ricopia AS su O – DELETE: si cancella O · UNDO e REDO sono idempotenti · UNDO(A)) = UNDO(A) · REDO(A)) = REDO(A) • Utile se errori durante il ripristino 101

Gestione delle Transazioni · Regola WAL: Write Ahed Log • BS scritta nel LOG prima di operare nella BD >>> permette UNDO operazioni se no commit · Regola Commit-Precedenza • AS nel LOG prima del COMMIT >>> permette REDO operazioni se problema dopo commit (in no force) 102

Gestione delle Transazioni · Versione semplificata WAL + Commit-Precedenza: – record delle operazioni inseriti nel LOG prima di operare sulla BD, e prima del commit · GUASTO prima del commit: UNDO di tutte le operazioni di ogni transazione attiva mediante LOG · COMMIT/ABORT: la transazione scrive RECORD DI COMMIT/ABORT · GUASTO dopo il commit: REDO di tutte le operazioni della transazione mediante LOG 103

Gestione dei Guasto transitorio: perso il contenuto del buffer · resta il LOG – RIPRESA A CALDO (warm restart) Guasto permanente ad un disco: · resta il LOG (assunzione memoria stabile) – RIPRESA A FREDDO (cold restart) 104

Ripresa a caldo · Si cerca ultimo checkpoint nel LOG · Si decidono transazioni da rifare (insieme di REDO) e disfare (insieme di UNDO) · UNDO: transazioni attive al checkpoint · REDO: inizialmente vuoto · Si scorre il LOG: · B(T) => T in UNDO · C(T) => T in REDO · Si applicano UNDO e REDO 105

Ripresa a Freddo · Si usa l’ultimo DUMP per ripristinare uno stato stabile della BD · si ripercorre il LOG rifacendo tutte le azioni successive al DUMP · si fa ripresa a caldo dall’ultimo checkpoint 106

Ottimizzazioni User-Level • Se la frequenza dei checkpoint si puo’ variare, regolarla mediante esperimenti • Partitionare il DB su piu’ dischi per ridurre il tempo di restart 107

Media Failures • Un media failure e’ la perdita di parte della memoria stabile • La maggior parte dei dischi ha MTBF a piu’ di 10 anni, ma su 10 dischi. . . • E’ importante avere dischi “shadow”, ossia un disco duplicato che faccia da copia “ombra’ della memoria stabile – Le Write vanno su entrambe le copie. – Le Read vanno su una sola copia (in alternanza, per efficienza) 108

RAID • RAID - redundant array of inexpensive disks – Array ridondante di dischi di basso costo – Si basa su un array di N dischi in parallelo – Soluzione ancora piu’ sicura rispetto al disco ombra. . . M blocchi dati N-M blocchi di correzione errore 109

Dove Usare Dischi Ridondanti? • Preferibilmente sia per il DB che per il LOG • Ma almeno per il LOG – in un algoritmo di UNDO, e’ l’unico modo di avere before images sicure – in un algoritmo di REDO, e’ l’unico modo di avere after images sicure • Se non si ha almeno un disco ombra per il LOG, il sistema ha un grosso punto debole 110

TP Monitors (Transaction Processing Monitors) Stefania Costantini 111

Architettura Client-Server Utente finale Presentation Manager Front-End (Client) richieste Workflow Control (gestisce le richieste) Transaction Program Database Server Back-End (Server) 112

Cosa fa un TP Monitor • TP Monitor = Transaction Processing Monitor = Controllore dell’elaborazione delle Transazioni • Una richiesta e’ un messaggio che descrive una unita’ di lavoro che il sistema deve eseguire. • Un TP monitor coordina il flusso di richieste di esecuzione di transazioni provenienti da varie fonti (terminali e programmi applicativi) 113

Cosa fa un TP Monitor • Struttura fondamentale: – Traduce l’input (proveniente da form/menu, o da un’istruzione in qualche linguaggio) in forma standard – Determina il tipo di transazione – Fa partire la transazione – Restituisce in forma opportuna l’output della transazione 114

Architettura 3 -Tier di un TP Monitor • Gli elementi dello schema possono essere distribuiti in rete Presentation Server Code Richieste Controllore di Workflow Transaction Server Messaggio di richiesta Rete Transaction Server 115

Architettura 3 -Tier • La struttura dell’applicazione ricalca la struttura del sistema • Elementi del TP Monitor in un’architettura 3 -Tier: – Presentation server : forms/menus, validazione degli input (password, connessione sicura) – Workflow controller : data una richiesta, produce la chiamata al programma corretto – Transaction server : esegue le richieste 116

Presentation Server • Presentation independence - l’applicazione e’ indipendente dal tipo di dispositivo di i/o – terminale, ma anche telefono cellulare o lettore di codici a barre, o di carte di credito • Il Presentation server ha due livelli: – Raccogliere gli input – Costruire le richieste 117

Autenticazione • Autenticazione : determinare l’identita’ dell’utente e/o del dispositivo – Il sistema client può effettuare l’autenticazione, che comunque il server effettua nuovamente (non si fida dei client) – Encryption della comunicazione client/server opportuno • Occorrono funzioni di sistema per creare accounts, initializzare passwords, assegnare ore di accesso • E’ una parte importante dello sviluppo di applicazioni TP 118

Workflow Controller • Routing - Mappa il tipo di richiesta nel network id del server che potra’ elaborarla, e invia la risposta al client • Gestisce errori ed eccezioni 119

Transaction Server • Transaction server - programma applicativo che effettua il “real work” dell’elaborazione delle richieste • Per portabilita’, e’ opportuno che sia scritto in un linguaggio di programmazione standard (C, C++, Java, COBOL) interfacciato con un Data Manipulation Language standard (SQL) 120

Basi di Dati e Web Stefania Costantini 121

Transazioni su Internet • Web browser = presentation manager • Messaggio dal web browser al server = richiesta di transazione su sistema (Transaction server) di cui si da’ l’URL • http = protocollo di comunicazione client/server • Web server = include il workflow controller • 3 -Tier su Web: – Presentation manager su client – Workflow controller su server – Transaction server molteplici, distribuiti su Internet 122

TP Monitor per Internet • Il web server deve operare da workflow controller. I transaction server sono in generale remoti. TP system Web browser Trad. URL Workflow Controller Web Server Transaction Server DB Server • TP monitors and DB servers attualmente sono sempre piu’ spesso integrati nei • Web server 123

Architettura tradizionale • Sistema/Programma dove si vuole eseguire la transazione : gateway • CGI (Common gateway Interface): programma chiamato dal server • CGI fornisce richiesta e parametri al gateway (nel nostro caso al TP system) 124
