Tecnologia de Estaleiros Navais • Tecnologia de Rebitagem Luís Newton Tiago Carvalho Eng. Naval - I. S. T. nº 42276 nº 42286

1. O Que é a Rebitagem? 2. Rebitagem vs Soldadura 3. Corrosão 4. Soluções Eng. Naval - I. S. T.

Os rebites são peças fabricadas em aço, alumínio, cobre ou latão. Unem rigidamente peças ou chapas, principalmente, em estruturas metálicas. É um elemento especial de união, empregue para fixar peças com rapidez, economia e simplicidade. Eng. Naval - I. S. T.

Rebite “HUCK” Rebite “POP” Sequência de montagem de um Rebite "HUCK" Eng. Naval - I. S. T.

Observamos agora um alicate pneumático para rebitagem. Eng. Naval - I. S. T.

1. O Que é a Rebitagem? 2. Rebitagem vs Soldadura 3. Corrosão 4. Soluções Eng. Naval - I. S. T.

A rebitagem é um processo que tem sido substituído integralmente pela Soldadura e isso deve-se à maior facilidade de uso, rapidez de execução e redução de peso que a Soldadura trouxe às estruturas. No entanto, em determinadas situações, a rebitagem é ainda o método utilizado. São exemplos a ligação do alumínio ao aço e a ligação de chapas finas. Eng. Naval - I. S. T.

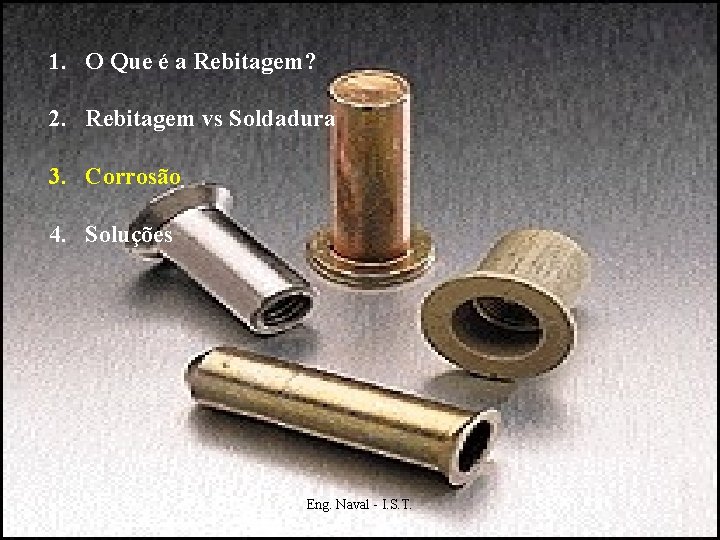

1. O Que é a Rebitagem? 2. Rebitagem vs Soldadura 3. Corrosão 4. Soluções Eng. Naval - I. S. T.

• Corrosão Uniforme • Corrosão Galvânica Eng. Naval - I. S. T.

A Corrosão Uniforme resulta de três condições principais: - Aço macio, meio salino e humidades elevadas E também. . . • É a mais comum. • É a que conduz a maior perda de material. • Previsível (diagramas de p. H, . . . ). • Em geral controlável (ex: pintura). • Taxa de perda de massa determinável por testes simples. Eng. Naval - I. S. T.

• Corrosão Uniforme • Corrosão Galvânica Eng. Naval - I. S. T.

Deve-se à formação de uma pilha entre dois metais (ou ligas) com diferentes tendências termodinâmicas para a oxidação. A corrosão não progride em meio totalmente seco. Esta corrosão ocorre especialmente em rebites que ligam estruturas alumínio/aço. Eng. Naval - I. S. T.

1. O Que é a Rebitagem? 2. Rebitagem vs Soldadura 3. Corrosão 4. Soluções Eng. Naval - I. S. T.

• Isolamento Eléctrico dos dois metais através de uma junta feita de neoprene. • Galvanização do Aço. • Utilização de Casquilhos e Anilhas em Nylon que evitam qualquer contacto entre os rebites e as chapas a ligar. • Existe também um tratamento superficial importante conhecido como Zincagem (brilhante, amarelo e preto, etc. ). Eng. Naval - I. S. T.

Eng. Naval - I. S. T.

FIM DA APRESENTAÇÃO MUITO OBRIGADO Eng. Naval - I. S. T.
