“Tecnologías de Transporte” Parte III Prof. Dr. Ing. Gustavo Hirchoren

Bibliografía “MPLS, Technology and Applications”, B. Davie, Y. Rekhter, Morgan kaufmann Publishers, 2000.

MPLS - Orígenes MPLS (“Multiprotocol label switching”) Orígenes z MPLS como una tecnología de base para redes IP escalables z Desarrollo que toma ventaja de las mejores características del switching de nivel 2 y el ruteo de protocolos de nivel 3 z Técnicas/Productos propietarios de “IP Switching” desarrollados y IP Switching (Ipsilon) y IP Navigator (Cascade/Ascend/Lucent) y ARIS (IBM) y Tag Switching (Cisco) z MPLS es el estándar que “unifica” los esfuerzos y IETF WG formada en la Primavera de 1997 y Más de 100 RFCs/drafts relacionados a MPLS

MPLS - Orígenes ¿Cómo llegamos hasta aquí? z Crecimiento y Evolución de Internet z Relación Precio / Rendimiento z Integración IP sobre ATM z Cuestiones de escalabilidad z Extensión de las funciones de ruteo

MPLS - Orígenes ¿Cómo llegamos hasta aquí? z Cuestiones de escalabilidad

MPLS - Orígenes ¿Cómo llegamos hasta aquí? z Extensión de las funciones de ruteo

MPLS (“Multiprotocol Label Switching”)

Forwarding de datagramas en IPv 4 z Cada router verifica la máxima coincidencia con respecto a la dirección IP destino

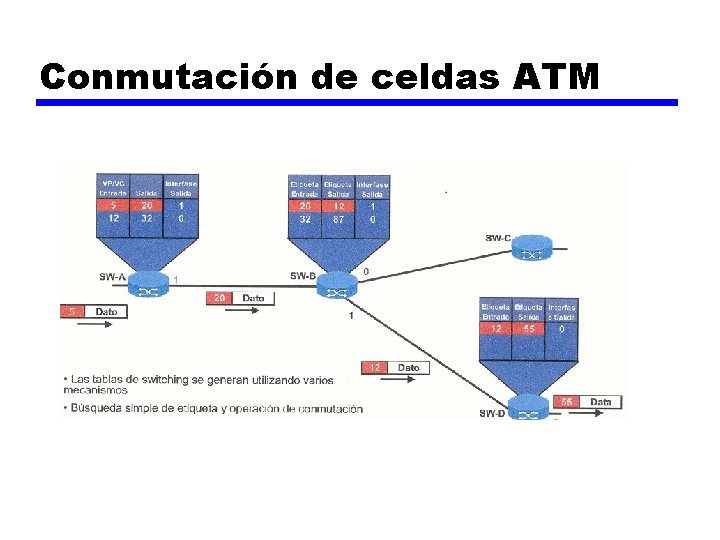

Conmutación de celdas ATM

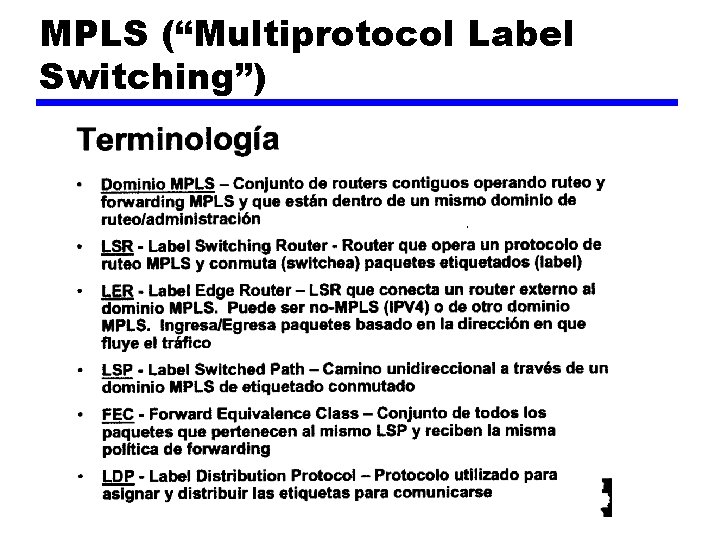

MPLS (“Multiprotocol Label Switching”)

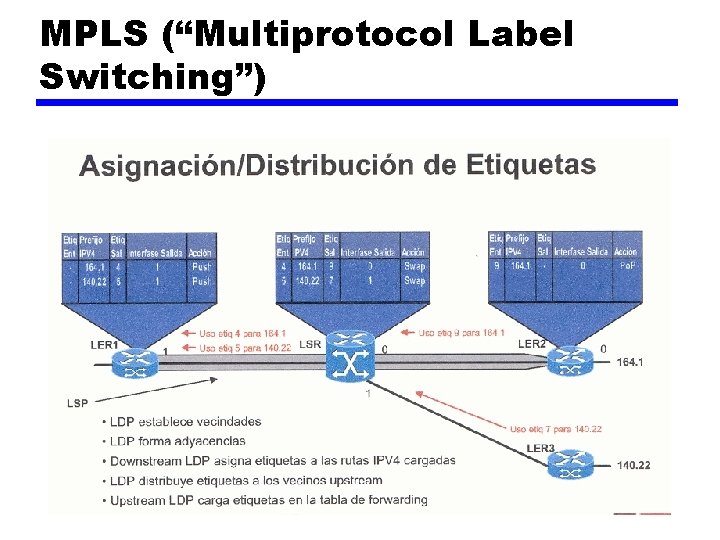

MPLS (“Multiprotocol Label Switching”)

MPLS (“Multiprotocol Label Switching”)

MPLS – Tecnología de Base Encapsulados Modo Frame: PPP b Encabezado Nivel 3 b Encabezado PPP Encabezado de Etiqueta Frame Encabezado de Etiqueta Encabezado Nivel 3 LAN Encabezado MAC Encabezado de Etiqueta Encabezado Nivel 3 Modo Célula: ATM GFC VPI VCI Encabezado de Etiqueta PTI CLP HEC DATOS

MPLS – Tecnología de Base Resumen MPLS z Standard Interior Gateway Protocol (IGP) se corre para “descubrir” la topología y calcular las “mejores rutas" z Label Distribution Protocol (LDP) se agrega para crear los Label Switched Paths (LSPs) que mapean las rutas IGP. z Label Edge Routers (LERs) manejan los límites entre IPV 4 y MPLS - LER de ingreso agregan etiquetas y LER de egreso quitan etiquetas – además de cambiar o conmutar etiquetas en los paquetes

MPLS – Tecnología de Base Resumen MPLS z Label Switch Routers (LSRs) conmutan etiquetas en los paquetes a través del core MPLS
