Tecnologas Aplicadas en LLL Introduccin Tcnicas de Estimulacin

Tecnologías Aplicadas en LLL ËIntroducción ËTécnicas de Estimulación ËOptimización de Producción

Introducción • El yacimiento LLL está en explotación desde 1977 y las formaciones de interés de abajo hacia arriba son Lotena (Gas Seco), Sierras Blancas (Gas y Condensado) y Quintuco (Petróleo con Gas asociado). La producción actual es 20 Mm³/d de Gas, 5 km³/d de NGL y 1800 m³/d de líquido de los cuales 1200 m³/d son de condensado. • Actualmente estamos con una agresiva campaña de perforación que contempla para el año en

Introducción • La producción de gas, condensado y gasolina de LLL proviene de la Fm Sierras Blancas. En la planta MEGA (ubicada en el yac. ) se extrae el NGL. • Actualmente se está desarrollando el sector SE del campo con pozos horizontales y dirigidos en los cuales se aplica distintos tipos de

Tecnologías Aplicadas en LLL – Stage Frac – Divertamax – Surgi Frac – Fractura convencional – Lavado con N – Flow – Fracturas con CO 2 – Radial Tech

Técnicas de Estimulación • Stage Frac: Tecnología de SBL consistente en fracturar pozos horizontales en donde la Fm Sierras Blancas es terminada open hole y luego se baja el diseño Stage Frac con puertos y pakers a formación fracturándose en etapas. Stage Frac

Resultados

Técnicas de Estimulación • Divertamax: Tecnología de SBL con pozo horizontal entubado (sin realizar aislación). Se punza con Coiled Tubing intervalos reducidos de la zona de interés ( ± 1 m por zona) y fractura con casing + tbg. • Surgi-Frac: Tecnología de HASA con casing, sin cementar, con tubing mas un dispositivo ( jet)

Técnicas de Estimulación • Fractura Convencional: Fracturación Hidráulica convencional diseñada especialmente para ambiente eólico.

Resultados Qg: 190000 m 3/d Qg: 60000 m 3/d

Técnicas de Estimulación • Lavado con N-Flow: En los pozos horizontales terminados open hole (ya está con IF) el pozo puede no surgir, motivo por el cual se utiliza un removedor o rompedor de revoque. Posteriormente se asiste el pozo con CTU limpiando el mismo con N 2 y produciendo su reactivación. Los resultados en SB fueron muy pobres ya que los pozos resultaron de baja productividad. • Fracturas con CO 2 : Fractura que usa como

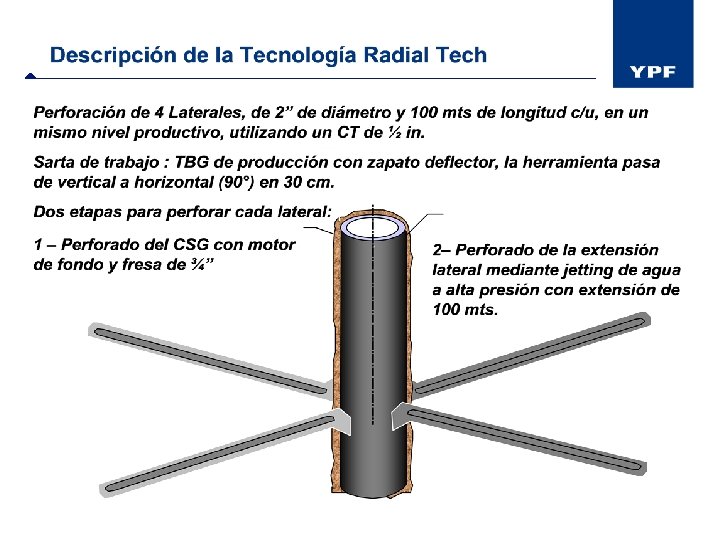

Descripción de la Tecnología Radial Tech

Perfilaje Asistido Es un método operado con la columna de perforación. Un cabezal de anclaje fija la sarta de herramientas a la misma. Se bajan en el pozo algunos tiros de la sarta hasta alcanzar el tope del intervalo de registro, que se encuentra habitualmente ubicada justo encima del zapato inferior de la tubería de revestimiento. El cable de adquisición de registros se pasa a través de un adaptador de entrada lateral que permite la comunicación entre las herramientas y la superficie.

Técnicas de optimización de producción • Análisis Nodal. Modelación en soft convencional Mbal - Prosper – Gap (Petroleum experts) • Actualización de instalaciones. • Tecnologías de dewatering: - Espuma con capilar - Barras químicas - Plunger lift - Sartas de Velocidad - Eductores - Jet Pump

Análisis Nodal Modelación en soft convencional Actualización de Curvas IPR (Prosper) y modelo de superficie (GAP)

Actualización de instalaciones Cambio de instalaciones de producción de pozos • Nuevos diseños de completaciones de Tubing y Packer en base a modelos de análisis nodal, para mejorar extracción de líquidos. (Tbg de menor diámetro y mayor profundidad). Antes Después

Tecnologías de dewatering Espuma con capilar Barras químicas Ref. Paper SPE 107304 Launcher automático

Tecnologías de dewatering Plunger lift Uso de Tecnología de pistones de alta velocidad para pozos de gas Sartas de Velocidad (en estudio)

Tecnologías de dewatering Eductores y Jet Pump (Principio de tubo Venturi) Tecnologías en estudio
