Tecnologa de la Informacin Profesora Ariana Rosenthal Telecomunicaciones

Tecnología de la Información Profesora Ariana Rosenthal Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 1 24/04/2005

Telecomunicaciones y Redes 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Definiciones asociadas Funciones de un Sistema de Telecomunicaciones Componentes de un Sistema de Telecomunicaciones Tipos de Señales Canales de Comunicaciones Velocidad de Transmisión Clasificación de Redes 1. Por su Forma (Topologías) 1. Estrella 2. Bus 3. Anillo 2. Por su Alcance Geográfico 1. LAN 2. WAN 3. VAN Gráfico General de una Red Conectividad y Estándares Tecnologías de Comercio Electrónico Implementación de Telecomunicaciones Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Agenda Página 2 24/04/2005

Telecomunicaciones y Redes Definiciones asociadas Telecomunicaciones: Comunicación de Información por medios electrónicos, generalmente a cierta distancia. Se puede transmitir, voz, datos, imágenes y video. Redes: dos o más computadoras enlazadas para compartir datos o recursos. Sistema de Telecomunicaciones: Conjunto de hardware y software que actúa conjuntamente para comunicar información de un lugar a otro. Supercarretera de la Información: Redes digitales de telecomunicaciones de alcance nacional o mundial accesible al público en general. Protocolo: Conjunto de reglas y procedimientos que regulan la transmisión entre los componentes de una red. Topología: Forma o configuración de una red. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 3 24/04/2005

Telecomunicaciones y Redes Funciones de un Sistema de Telecomunicaciones El sistema de telecomunicaciones es el responsable de: • establecer la interface entre un transmisor y un receptor, • transmitir la información. • dirigir los mensaje por el trayecto más eficiente, • realizar un procesamiento elemental de la información para asegurar que el mensaje no contenga errores de transmisión, • administrar la velocidad de transmisión, • administrar los formatos de transmisión y • controlar el flujo de la información. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 4 24/04/2005

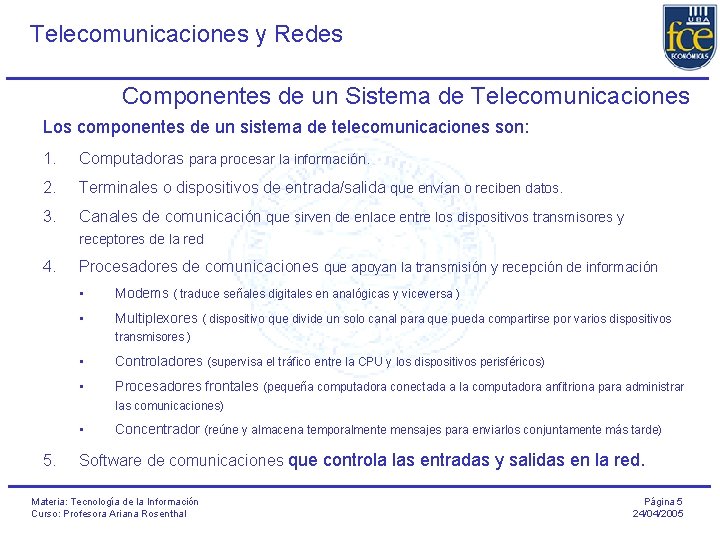

Telecomunicaciones y Redes Componentes de un Sistema de Telecomunicaciones Los componentes de un sistema de telecomunicaciones son: 1. Computadoras para procesar la información. 2. Terminales o dispositivos de entrada/salida que envían o reciben datos. 3. Canales de comunicación que sirven de enlace entre los dispositivos transmisores y receptores de la red 4. Procesadores de comunicaciones que apoyan la transmisión y recepción de información • Modems ( traduce señales digitales en analógicas y viceversa ) • Multiplexores ( dispositivo que divide un solo canal para que pueda compartirse por varios dispositivos transmisores ) • Controladores (supervisa el tráfico entre la CPU y los dispositivos perisféricos) • Procesadores frontales (pequeña computadora conectada a la computadora anfitriona para administrar las comunicaciones) • 5. Concentrador (reúne y almacena temporalmente mensajes para enviarlos conjuntamente más tarde) Software de comunicaciones que controla las entradas y salidas en la red. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 5 24/04/2005

Telecomunicaciones y Redes Tipos de Señales La información viaja a través del sistema de telecomunicaciones en forma de señales electromagnéticas: 1. Analógicas: onda de forma continua que pasa a través del medio de comunicación 2. Digitales: onda de forma discreta. Transmite datos codificados en dos estados: 1 y 0 Los MODEMs transforman las señales digitales en analógicas y las analógicas en digitales (MODulación, DEMODulación) Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 6 24/04/2005

Telecomunicaciones y Redes Canales de Comunicación Son los medios por dónde se transmiten las telecomunicaciones: 1. 2. Alámbricos: • Cable Trenzado • Cable Coaxil • Fibra Óptica Inalámbricos • Microondas terrestres o astrales ondas de trayecto recto. • Satélites estaciones de retransmision de señales microondas. • Ondas de radio Son omnidireccionales y se transmiten entre antenas de radio ó células. Ejemplos. Sistema localizadores, Telefonía celular ó móvil, Teléfonos Inteligentes • Ondas Infrarrojas Son direccionales y se utilizan para corto alcance. Ejemplo: controles remotos, comunicación entre agendas electrónicas chicas. • Ondas de Luz son unidireccionales y se trata de láseres. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 7 24/04/2005

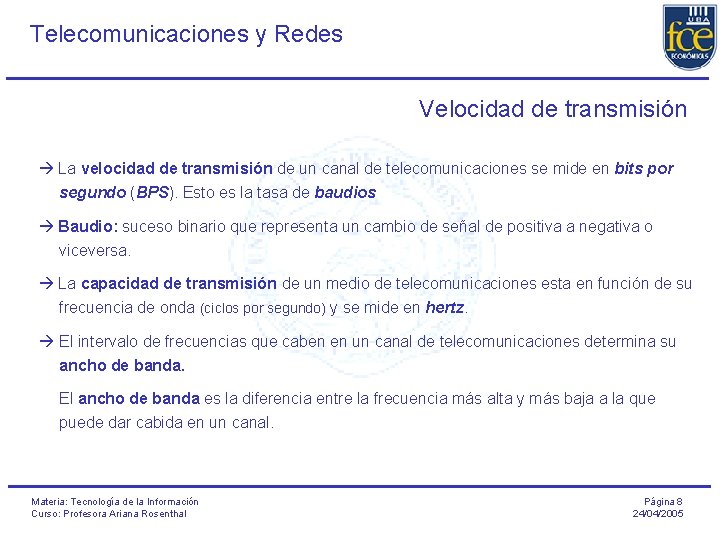

Telecomunicaciones y Redes Velocidad de transmisión La velocidad de transmisión de un canal de telecomunicaciones se mide en bits por segundo (BPS). Esto es la tasa de baudios Baudio: suceso binario que representa un cambio de señal de positiva a negativa o viceversa. La capacidad de transmisión de un medio de telecomunicaciones esta en función de su frecuencia de onda (ciclos por segundo) y se mide en hertz. El intervalo de frecuencias que caben en un canal de telecomunicaciones determina su ancho de banda. El ancho de banda es la diferencia entre la frecuencia más alta y más baja a la que puede dar cabida en un canal. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 8 24/04/2005

Telecomunicaciones y Redes Estrella Clasificación de Redes – Por su Forma Desventaja: Vulnerabilidad Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 9 24/04/2005

Telecomunicaciones y Redes BUS Desventaja: Colisiones. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Forma Utilización: Redes LAN Página 10 24/04/2005

Telecomunicaciones y Redes Anillo Desventaja: Una sola dirección. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Forma Utilización: redes LAN Página 11 24/04/2005

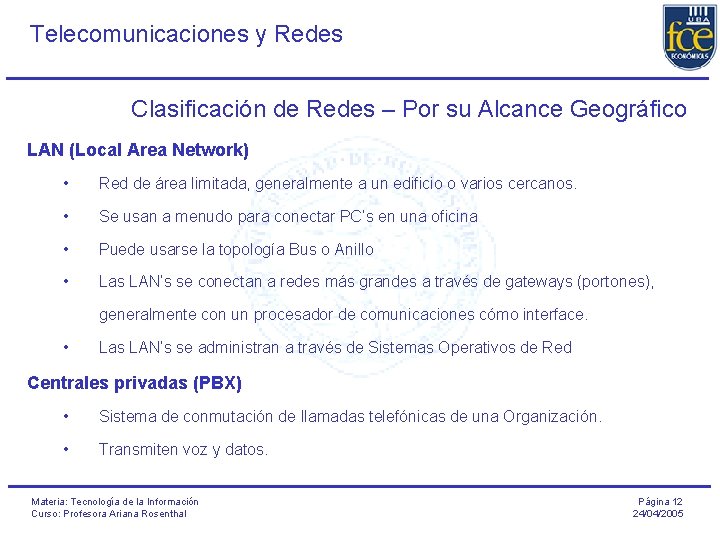

Telecomunicaciones y Redes Clasificación de Redes – Por su Alcance Geográfico LAN (Local Area Network) • Red de área limitada, generalmente a un edificio o varios cercanos. • Se usan a menudo para conectar PC’s en una oficina • Puede usarse la topología Bus o Anillo • Las LAN’s se conectan a redes más grandes a través de gateways (portones), generalmente con un procesador de comunicaciones cómo interface. • Las LAN’s se administran a través de Sistemas Operativos de Red Centrales privadas (PBX) • Sistema de conmutación de llamadas telefónicas de una Organización. • Transmiten voz y datos. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 12 24/04/2005

Telecomunicaciones y Redes Clasificación de Redes – Por su Alcance Geográfico WAN (Wide Area Network) • Abarcan grandes distancias, desde algunos kilómetros hasta todo el mundo • La conexión se puede realizar a través de: • Líneas conmutadas (líneas telefónica, por ejemplo) • Líneas dedicadas (disponibles continuamente para la transmisión) VAN (Value Added Network) • Son redes de valor agregado, propiedad de un operador de red (que la administra) que brinda el servicio de red a varias compañías a través de contratos de suscripción. • Utilizadas cuando una compañía no puede o no quiere montar una red propia. • Generalmente aplicadas a WAN, son redes privadas de múltiples trayectos, exclusivamente para datos. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 13 24/04/2005

Telecomunicaciones y Redes Gráfico General de una Red Internet Red VAN Red Wan Red LAN Red Telefónica Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 14 24/04/2005

Telecomunicaciones y Redes Conectividad y Estándares Servicios de Red: 1. Paquetes: Tecnología que divide bloques de mensajes en pequeños paquetes de datos de tamaño fijo, que incluyen información de dirección, información de ruteo, información de control de errores y el mensaje. Cada paquete viaja en forma independiente por la red. 2. Relevo de tramas: Tecnología que organiza los datos en “tramas” (similares a los paquetes) pero sin la corrección de errores Modelos de Conectividad de Redes: 1. TCP/IP: Protocolo de Control de transmisión/Protocolo Internet. Tiene un modelo de referencia de cinco capas: 1. Aplicación 2. Protocolo de Control de transmisión (TCP) 3. Protocolo Internet (IP) 4. Interfase de Red 2. 5. Red Física Modelo OSI: Protocolo de Interconexión de Sistemas Abiertos. Tiene un modelo de referencia de siete capas: Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 15 24/04/2005

Telecomunicaciones y Redes Tecnologías de Comercio Electrónico Aplicaciones facilitadoras que apoyan el comercio electrónico: • Correo electrónico (E-mail): Agiliza las comunicaciones y la persecución telefónica y abarata los costos. • Correo de voz: Son los mensajes guardados cuando no está el receptor. • Maquinas de fax. • Servicios de información digital: obtener diversa información sin importar la distancia geográfica. • Teleconferencias - Videoconferencias - Chat. • Trabajo en equipo – colaborativo Groupware Intercambio electrónico de datos (EDI): • Transacciones directas efectuadas con documentación estándar entre clientes y proveedores. Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 16 24/04/2005

Telecomunicaciones y Redes Implementación de Telecomunicaciones Plan de telecomunicaciones: 1. 2. Realizar auditoria de las funciones de comunicación en la Compañía. Conocer las metas del negocio a largo plazo: análisis de cómo las comunicaciones van a contribuir a las mismas. 3. Identificar las áreas críticas para mejorar su desempeño con telecomunicaciones. Factores a tener en cuenta (en la determinación e Implementación del plan): • • Evaluar la distancia a cubrir Gama de servicios que la red debe apoyar Seguridad en comunicaciones Cantidad de accesos en la organización (Cantidad de nodos) Grado de aprovechamiento o tasa (Frecuencia/ Volumen de Comunicaciones) Costo Dificultad de instalación Conectividad requerida Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Página 17 24/04/2005
