TECNICAS DE MANIPULACION DE LA CARGA TECNICAS DE

TECNICAS DE MANIPULACION DE LA CARGA

TECNICAS DE MANIPULACION DE LA CARGA CENTROS DE GRAVEDAD LA fuerza más corriente que actúa sobre un cuerpo es su propio peso. En todo cuerpo por irregular que sea, existe un punto tal en el que puedo considerarse en él esta concentrado todo su peso, este punto es considerado el centro de gravedad. CENTRO DE MASA Un sistema de partículas se puede representar por una sola partícula equivalente.

TECNICAS PARA MANIPULACION DE CARGAS La manipulación manual de cargas es una tarea bastante frecuente que puede producir fatiga física o lesiones como contusiones, cortes, heridas, fracturas y lesiones musculoesqueléticas en zonas sensibles como son los hombros, brazos, manos y espalda.

TECNICAS PARA MANIPULACION DE CARGAS carga--> Cualquier objeto susceptible de ser movido, incluyendo personas, animales y materiales que se manipulen por medio de grúa u otro medio mecánico pero que requiere del esfuerzo humano para moverlos o colocarlos en su posición definitiva.

TECNICAS PARA MANIPULACION DE CARGAS manipulación manual de cargas--> Cualquier operación de transporte o sujeción de una carga por parte de uno o varios trabajadores, como el levantamiento, la colocación, el empuje, la tracción o el desplazamiento, que por sus características o condiciones ergonómicas inadecuadas entrañe riesgos, en particular dorsolumbares, para los trabajadores

TECNICAS PARA MANIPULACION DE CARGAS CARGA MAXIMA 25 KGS Se deben tomar las medidas técnicas u organizativas necesarias para evitar la manipulación manual de cargas siempre que esto sea posible y estas son: Ø utilización de ayudas mecánicas - reducción o rediseño de la carga - actuación sobre la organización del trabajo - mejora del entorno de trabajo

TECNICAS PARA MANIPULACION DE CARGAS v v v Se debe proporcionar los medios apropiados para que los trabajadores reciban formación e información por medio de "programas de entrenamiento" que incluyan: El uso correcto de las ayudas mecánicas Información y formación acerca de los factores que estén presentes en la manipulación y la forma de prevenir los riesgos debidos a ellos. uso correcto del equipo de protección individual, si es necesario. Formación y entrenamiento en técnicas seguras para la manipulación de cargas Información sobre el peso y el centro de gravedad de la carga.

TECNICAS PARA MANIPULACION DE CARGAS FACTORES DE RIESGO Características de la carga Esfuerzo físico necesario Características del medio de trabajo Exigencias de la actividad Factores individuales de riesgo

TECNICAS PARA MANIPULACION DE CARGAS • Características de la carga El esfuerzo físico necesario ü - es demasiado pesada o grande. - es demasiado importante. ü - es voluminosa o difícil de sujetar. ü - está en equilibrio inestable o su contenido corre el riesgo de desplazarse. ü - está colocada de tal modo que debe sostenerse o manipularse a distancia del tronco o con torsión o inclinación del mismo. ü - la carga, debido a su aspecto exterior o a su consistencia puede ocasionar lesiones al trabajador, en particular en caso de golpe. - no puede realizarse más que por un movimiento de torsión o flexión del tronco. - puede acarrear un movimiento brusco de la carga. - se realiza mientras el cuerpo está en posición inestable. - se trata de alzar o descender la carga con necesidad de modificar al agarre.

TECNICAS PARA MANIPULACION DE CARGAS Características del medio de trabajo v Exigencias de la actividad - el espacio libre, especialmente vertical, resuta insuficiente para el ejercicio de la actividad. v - el suelo es irregular y puede dar lugar a tropiezos, o es resbaladizo para el calzado que lleva el trabajador. - la situación o el medio de trabajo no permite al trabajador la manipulación manual de cargas a una altura segura y en una postura correcta. - el suelo o el plano de trabajo presentan desniveles que implican la manipulación de la carga en niveles diferentes. - el suelo o el punto de apoyo son inestables. - la temperatura, humedad o circulación del aire son inadecuados. - la iluminación no es adecuada. - existe exposición a vibraciones. v v v v - esfuerzos físicos demasiado frecuentes o prolongados en los que intervenga en particular la columna vertebral. - periodo insuficiente de reposo fisiológico o de recuperación. - distancias demasiado grandes de elevación, descenso o transporte. - ritmo impuesto por un proceso que el trabajador no puede modular. el espacio libre, especialmente vertical, resulta insuficiente para el ejercicio de la actividad. - el suelo es irregular y puede dar lugar a tropiezos, o es resbaladizo para el calzado que lleva el trabajador. - la situación o el medio de trabajo no permite al trabajador la manipulación manual de cargas a una altura segura y en una postura correcta. - el suelo o el plano de trabajo presentan desniveles que implican la manipulación de la carga en niveles diferentes. - el suelo o el punto de apoyo son inestables. - la temperatura, humedad o circulación del aire son inadecuados. - la iluminación no es adecuada. - existe exposición a vibraciones.

TECNICAS PARA MANIPULACION DE CARGAS Factores individuales de riesgo - la la falta de aptitud física para realizar la tarea. inadecuación de las ropas, el calzado u otros efectos personales. insuficiencia o inadaptación de los conocimientos o de la formación. existencia previa de patología dorsolumbar. ¿QUÉ HACER? EN GENERAL PESO MÁXIMO* 25 Kg MAYOR PROTECCIÓN (mujeres, 15 Kg jovenes y mayores) TRABAJADORES ENTRENADOS 40 Kg FACTOR DE CORRECCIÓN 1 0. 6 1. 6

TECNICAS PARA MANIPULACION DE CARGAS CORRECTO INCORRECTO Guía Técnica de manipulación manual de cargas (INSHT)

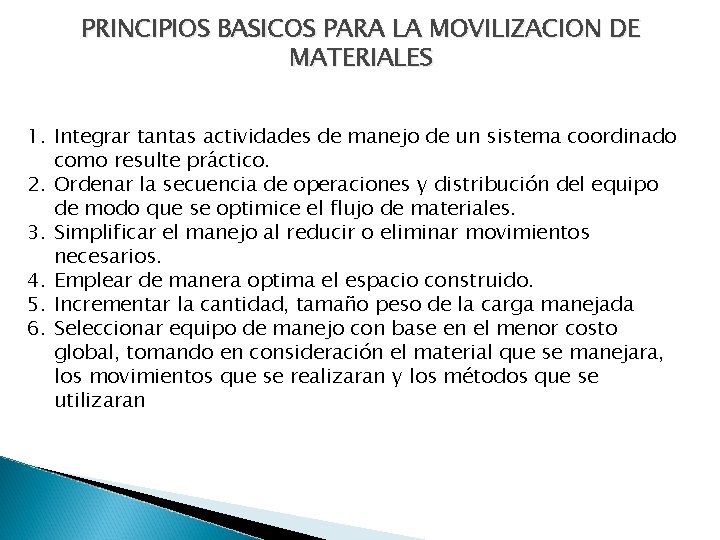

PRINCIPIOS BASICOS PARA LA MOVILIZACION DE MATERIALES 1. Integrar tantas actividades de manejo de un sistema coordinado como resulte práctico. 2. Ordenar la secuencia de operaciones y distribución del equipo de modo que se optimice el flujo de materiales. 3. Simplificar el manejo al reducir o eliminar movimientos necesarios. 4. Emplear de manera optima el espacio construido. 5. Incrementar la cantidad, tamaño peso de la carga manejada 6. Seleccionar equipo de manejo con base en el menor costo global, tomando en consideración el material que se manejara, los movimientos que se realizaran y los métodos que se utilizaran

PRINCIPIOS BASICOS PARA LA MOVILIZACION DE MATERIALES Estandarizar los métodos, los tipos y tamaños del equipo que se maneja. 6. Emplear métodos y equipos que realicen varias tareas 7. Planear el mantenimiento preventivo y programar las operaciones habituales para todo el equipo de manejo. 10. Determinar la efectividad del desempeño del manejo de materiales en términos del gasto por unidad manejada 11. Mover los materiales en una trayectoria tan directa como sea posible y minimizar los retrocesos 12. Mover los pesos o bultos más grandes en la distancia más corta 13. Proporcionar planes alternativos en caso de una falla 5.

CARGA , NATURALEZA Y TIPOS CARGA; TIPOS DE CARGA, NATURALEZA , CARACTERISTICAS Tipos de Carga La carga es un conjunto de bienes o mercancías protegidas por un embalaje apropiado que facilita su rápida movilización. Tipos de Carga: 1. Carga General 2. Carga Suelta 3. Carga Unitarizada 4. Carga a Granel Por su naturaleza puede ser: 1. Perecedera 2. No perecedera 3. Frágil 3. Peligrosa 4. Extra dimensionada

Carga General Carga Suelta Todo tipo de carga de distinta naturaleza que se transporta conjuntamente, en pequeñas cantidades y en unidades independientes. Se pueden contar el numero de bultos y en consecuencia se manipulan como unidades. Se transportan y se almacenan juntas Ejemplos: - Cilindros - Cajas - Botellas Unidad de Carga (Unitarización) Agrupación de embalajes en una carga compacta de mayor tamaño, para ser manejada como una sola unidad, reduciendo superficies de almacenamiento, facilitando operaciones de manipulación de mercancías y favoreciendo labores logísticas. Bienes sueltos manipulados y embarcados como unidades separadas. Ejemplos: - Planchas de hierro - Rieles - Tubos - Llantas Carga a Granel (Líquida, sólida, gaseosa) Los gráneles se almacenan por lo general en tanques o silos. Ninguno de estos productos necesita embalaje o unitarización. Ejemplos: -Sólidos: granos, minerales, fertilizantes -Líquidos: petróleo, lubricantes, gasolina -Gases: gas propano, butano

Carga Refrigerada o Perecedera Durante la distribución, la conservación cobra la mayor importancia. Tiene periodos de tiempo de vida útil muy cortos Ejemplos: -Frutas y verduras -Flores frescas -Carnes, pescados y mariscos -Lácteos Carga Sobredimensionada Cargas voluminosas o pesadas que requieren un manejo especial. Carga Peligrosa Ofrece mayor riesgo para integridad humana y genera mayor posibilidad de contaminación , según la peligrosidad la ONU las clasifica en: 1. Explosivos 2. Gases 3. Líquidos inflamables 4. Sólidos inflamables 5. Sustancias comburentes y peróxidos orgánicos 6. Sustancias tóxicas y sustancias infecciosas 7. Material radiactivo 8. Sustancias corrosivas 9. Sustancias y objetos peligrosos varios Carga NO NO Perecedera Carga Frágil por su composición tienen riesgo de estropearse Tiene largos periodos de tiempo de vida útil Ejemplos: -Medicamentos -Bebidas -abarrotes

Riesgos para la manipulación de la carga Los riesgos se pueden clasificar en: Riesgos Físicos Riesgos Químicos Temperatura Radiación Ionizante y no Ionizante. Temperaturas Extremas (Frío, Calor). Radiación Infrarroja y Ultravioleta. Polvos. Vapores. Líquidos. Disolventes. Riesgos Biológicos Anquilostomiasis. Carbunco. La Alergia. Muermo. Tétanos. Espiroquetosis Icterohemorrágica. Riesgos Ergonómicos.

CONFIGURACION DE LA CARGA Unidad de Carga Es un conjunto de artículos o embalajes agrupados juntos por uno o más medios mecanizados, constituido y adecuado para la manipulación, el transporte, el apilado y el almacenamiento como una unidad. El término también es utilizado para describir un único y gran artículo destinado para el mismo fin. Unidad de Carga Eficiente (UCE) Está constituida por una agrupación de productos que sirve para facilitar el transporte, almacenaje y manipulación de las unidades de consumo. La Unidad de Carga es Eficiente cuando su configuración optimiza el transporte, almacenaje y manipulación que se produce en la cadena de suministro. Unidad de Carga Homogénea Es una unidad de carga que se compone de embalajes que tienen las mismas dimensiones y formas.

CONFIGURACION DE LA CARGA 1. POSICION Y FORMA DE LA CARGA Siempre perfectamente vertical al ras de los bordes.

CONFIGURACION DE LA CARGA En el cargue y descargue • Aprovechar la superficie de los vehículos • Mantener la consistencia de las cargas al apoyarse unas contra otras, logrando reducir considerablemente los daños de la mercancía.

CONFIGURACION DE LA CARGA En la manipulación • Facilitar la manipulación cómoda con máquinas clásicas. • Fácil colocación en estanterías y Vehículos • Admisión de carga en instalaciones automáticas de transporte.

CONFIGURACION DE LA CARGA En el almacenamiento • Aprovechamiento de estanterías • Admisión de carga en instalaciones automáticas.

CONFIGURACION DE LA CARGA CONSECUENCIAS DE LAS POSICIONES Y FORMAS INCORRECTAS ü • Impiden cargar vehículos estándar ü • Impiden el aprovechamiento de la superficie de almacenamiento ü • El espacio libre entre las cajas, favorece la dislocación y hundimiento de la carga. • Perjudica la presentación de los productos • Produce riesgos de fuga del producto. • Ocasiona accidentes de trabajo

CONFIGURACION DE LA CARGA CONSECUENCIAS DE LAS POSICIONES INCORRECTAS DESBORDAMIENTO ESCORAMIENTO PROTUBERANCIAS CARGA ADENTRADA

CONFIGURACION DE LA CARGA CAMION CARGADO A LA SALIDA CURVAS Y BACHES EN EL TRAYECTO ESTADO DE LA CARGA A LA LLEGADA

CONFIGURACION DE LA CARGA PRINCIPALES ERRORES EN LA CONFORMACION DE ESTIBAS SIN CRUZAMIENTO DOBLE FISURA BOLSA CAVERNA ESCALERA

CONFIGURACION DE LA CARGA ALTURA DE LA CARGA üDebe facilitar el desmontado y extracción de los productos. Adaptabilidad Ergonomía Estabilidad

CONFIGURACION DE LA CARGA ESTRUCTURA Y COHESION DE LA CARGA La ineficiente configuración de la carga conlleva riesgo de derrumbamiento de las estibas y dificulta que otras cargas puedan estibarse correctamente en su entorno

PALETIZACION QUE ES PALETIZAR? Paletizar es agrupar sobre una superficie (paleta o estiba) una cierta cantidad de objetos. La finalidad es conformar una unidad de manejo que pueda ser fácilmente transportada y almacenada. La manipulación y transporte individual de estos objetos requieren de mucho tiempo

PALETIZACION METODOS DE PALETIZACION 1. PRIMEROS TENDIDOS EN COLUMNA, ÚLTIMOS TRABADOS. 2. AMARRE DE COLUMNAS

PALETIZACION BENEFICIOS DE PALETIZAR MEJOR USO DE LA FLOTA DE TRANSPORTE q. Pérdida de espacio útil q. Ahorro en el tiempo de cargue y descargue y del viaje total

ESTIBAS LA ESTIBA INTERCAMBIABLE TIPO DE MADERA DIMENSIONES EXTERNAS Largo: 1200 mm +/- 3 mm Ancho: 1000 mm +/- 3 mm Altura: 145 mm +/- 7 mm PESO DE LA ESTIBA 30 Kg Tolerancia de +/- 2 Kg CAPACIDAD NOMINAL Mín 1000 Kg

ESTIBAS Costos de las estibas Ø Mantenimiento En Reparación, sustitución Ø Manejo En Flete de retorno, almacenamiento, control Ø Manipulación En Capacitación Ø Equipos

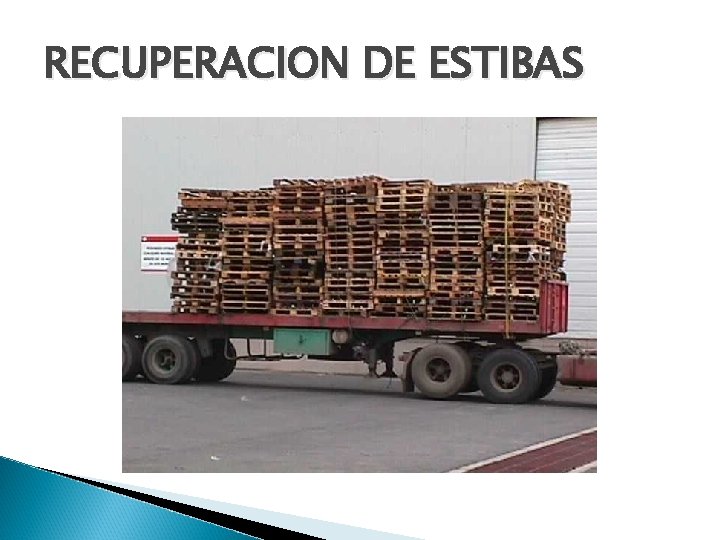

RECUPERACION DE ESTIBAS
