Technologie provozování komunikačních sítí Použité technologie při provozování sítě ROWANet Martin Procházka prochazka. m@kr-vysocina. cz Odbor informatiky Březen 2011 Martin Procházka

Topologie 12/29/2021 2 Martin Procházka

Pasivní část § V každé větvi obsaženy 4 vlákna, rozdělena technologií CWDM (Coarse Wavelength Division Multiplexing) § vlákna dle standardu ITU-T G. 655. C a lepší vhodné pro využití vlnového multiplexu § Technologie CWDM • rozdělení vlákna vlnovým multiplexem dle vlnových délek (1310, 1330, 1350, 1370, 390, 1410, 1430, 1450, 1470, 1490, 1460, 1510, 1530, 1550, 1570, 1590, 1610 nm) • v rámci ROW II připraveno na použití DWDM pásmo expand (1500 – 1580 nm) pro budoucí možnost využiti pasma C v DWDM od 1519, 48 – do 1577, 03 nm 12/29/2021 3 Martin Procházka

Aktivní prvky § Topologie hvězda (distribuovaná hvězda) § Centrum CISCO Cat 6500 (Chassis 6506, 2 x supervisor module SUP 720, 2 x karta 48 portů SFP, 1 x karta 48 1000 BASE-T) § Podružné uzly CISCO Cat 3750 (24 x 100 Base-T, 4 x 1000 Base-X) § Podružné uzly doplněny HP Procurve 1810 G-8 § původně použity konvertory na páteřních linkách, nyní SFP moduly pro pásma CWDM § použití VLAN pro oddělení provozu, tunelování Qin. Q § Budoucnost – přechod na MPLS, VPLS, pseudowires 12/29/2021 4 Martin Procházka

ROWANet – připojení do okolních sítí § KIVS § CESNET § MPSV § Interní propojení organizací kraje § V rámci provozu centrálních systémů používáme technologii NAT pro publikaci (sdílení) služeb v rámci kraje § připojení PČR, HZS §. . 12/29/2021 5 Martin Procházka

Připojení CESNET 12/29/2021 6 Martin Procházka

Připojení internetu - BGP 12/29/2021 7 Martin Procházka

Monitoring DUDE 12/29/2021 8 Martin Procházka

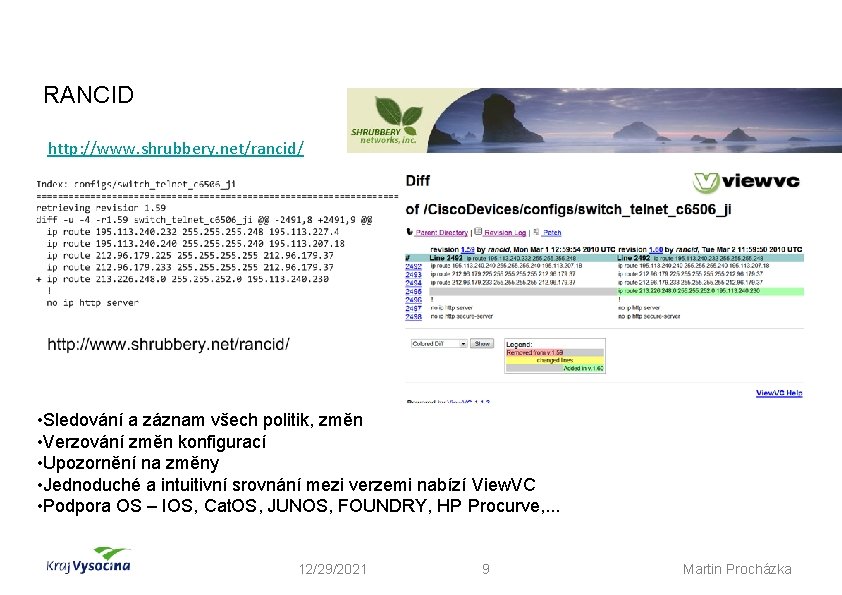

Automatické zálohy konfigurací RANCID http: //www. shrubbery. net/rancid/ • Sledování a záznam všech politik, změn • Verzování změn konfigurací • Upozornění na změny • Jednoduché a intuitivní srovnání mezi verzemi nabízí View. VC • Podpora OS – IOS, Cat. OS, JUNOS, FOUNDRY, HP Procurve, . . . 12/29/2021 9 Martin Procházka

Sledování datových toků FLOWMON § § § Monitorování provozu na síti v reálném čase Zvýšení bezpečnosti sítě a možnost odhalení vnějších i vnitřních útoků Analyzování dlouhodobých statistik s rozlišením na jednotlivé IP, aplikace a konverzace Efektivní plánování kapacit sítě Dlouhodobé uložení statistik o síťovém provozu Dodržování zákona o elektronické komunikaci Rychlé a přesné řešení problémů na síti § Získávání přehledných výpisů o síťovém provozu § 12/29/2021 10 Martin Procházka

ROWANet – další rozvoj § posílení páteřní sítě § postupný přechod na MPLS, VPLS, pseudowires § dokončení implementace IPv 6 § Publikace externích služeb na IPv 4/IPv 6 § webservery § www. kr-vysocina. cz přes IPv 6/IPv 4 již nyní na IPv 6 od CESNETu § MTA IPv 6/IPv 4 § DNSSEC 12/29/2021 11 Martin Procházka

Děkuji za pozornost. Martin Procházka prochazka. m@kr-vysocina. cz 12/29/2021 12 Martin Procházka
