Technologie des appareils SOFRANEL Visualisations Visualisation type A

Technologie des appareils SOFRANEL

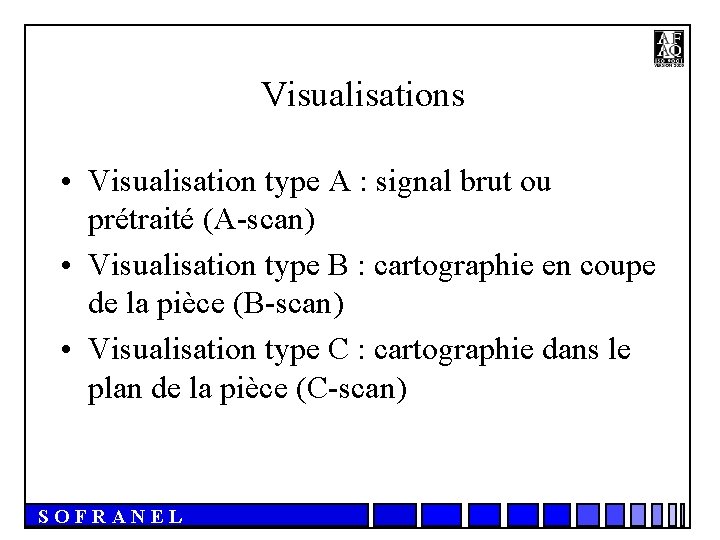

Visualisations • Visualisation type A : signal brut ou prétraité (A-scan) • Visualisation type B : cartographie en coupe de la pièce (B-scan) • Visualisation type C : cartographie dans le plan de la pièce (C-scan) SOFRANEL

Type B Type C Type B SOFRANEL Type A

Mesure d’épaisseur/Recherche de défauts Echo Emetteur Traducteur Amplificateur Epaisseur de la pièce Echo de fond Défaut SOFRANEL

Mesure d’épaisseur/Recherche de défauts Mesure d’épaisseur Recherche de défauts Niveau opérateurs Pas d’obligation Certification COFREND Matériel Appareils dédiés, simples Appareils « universels » , Un ou plusieurs échos de fond analysés automatiquement par l’appareil Analyse avant l’écho de fond, par l’opérateur Analyse du signal SOFRANEL

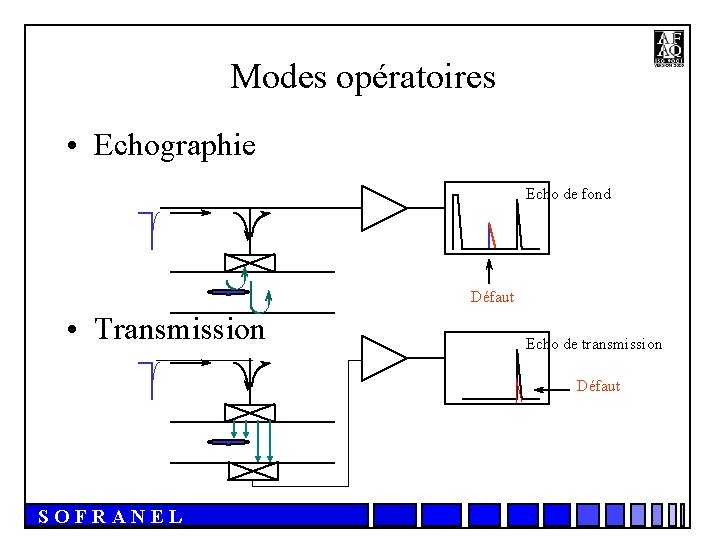

Modes opératoires • Echographie Echo de fond Défaut • Transmission Echo de transmission Défaut SOFRANEL

• Echographie – Accès une seule face – Localise le défaut en profondeur – Inconvénient : double parcours des ultrasons • Transmission – Un seul parcours : matériaux fortement absorbants, défauts diffus (microporosités) – Inconvénients : Accès deux faces, alignement • Pas de localisation • Incertitudes de couplage x 2 SOFRANEL
