Technologické centrum ORP Šumperk

TC ORP Šumperk - historie • Výzva IOP č. 06 Technologická centra obcí s rozšířenou působností (předcházela výzva IOP č. 04, která byla zrušena) • Podávání žádostí od 27. 10. 2009 do 31. 5. 2010 • Podána žádost o dotaci z IOP: 25. 5. 2010 • Rozhodnutí o poskytnutí dotace: 8. 2. 2011 č. j. MV-118462 -4/OPF-2010 • Celkové způsobilé výdaje: 6 570 000, - (dotace 5 584 500, -) • Národní veřejné zdroje – obecní: 985 500, • 3 části: » zřízení technologického centra ORP » upgrade ess ORP, pořízení ess obcím a PO ve spr. obvodu ORP » vnitřní intergrace Městského úřadu ORP Šumperk

TC ORP Šumperk – výběr dodavatele • Zajištění výběrového řízení na dodavatele řešení bylo svěřeno externí firmě na základě výběrového řízení (AJL, s. r. o. ) • Oznámení o zakázce bylo odesláno k uveřejnění v IS VZ US dne 2. 12. 2010 • Zadávací dokumentaci (ZD) si vyžádalo 20 zájemců • Ve lhůtě a v souladu se ZD podaly nabídky 2 firmy • Komise vybrala nabídku firmy NETPROSYS s. r. o. jako generálního dodavatele řešení všech 3 částí projektu • RM schválila návrh výběrové komise dne 10. 2. 2011 (422/11) • Dne 7. 3. 2011 byla podepsána Smlouva o dílo, (realizace do 92 pracovních dní - tj. do 15. 7. 2011)

TC ORP Šumperk - části • 1. část – kompletní realizace NETPROSYS, s. r. o. • 2. část (ess ORP a ess obcí a příspěvkových organizací obcí) je realizována formou subdodávky firmou GORDIC spol. s r. o. prostřednictvím ASI informační technologie s. r. o. (LAR) • 3. část je realizována společně (NETPROSYS + GORDIC resp. ASI) » » » » Exchange server 2010 + 220 CAL Antivir + antispam – Sophos Pure. Message XRG RŽP ZUD avizace EKO, SSL IPA SML – limitované přísliby HELPDESK

TC ORP Šumperk – partneři projektu část I. a II. Seznam obcí, které jsou partnery projektu (část I. negarantované úložiště – část II. hostovaná ess) – – – – – Bludov Bohdíkov Branná Hanušovice Hrabišín Chromeč Jakubovice Kopřivná Libina Loučná nad Desnou Malá Morava Oskava Petrov nad Desnou Ruda nad Moravou Sobotín Staré Město Velké Losiny Vikýřovice Celkem 18 + jejich příspěvkové organizace, které budou chtít obce do projektu zahrnou. Počet 18+1 je ukazatelem projektu a musí být splněn do 15. 7. 2011! Příspěvkové organizace se v projektu nevykazují, může jich být libovolný počet. Ten je závislý jen na ochotě obce své příspěvkové organizaci nabídnou využívání hostované spisové služby. Školení PO bude probíhat společně se školením obce.

TC ORP Šumperk – partneři projektu část I. Seznam obcí, které jsou partnery projektu ( část I. negarantované úložiště) – – – – Bratrušov Bušín Dolní Studénky Olšany Písařov Rejchartice Sudkov V době přípravy projektu tyto organizace deklarovali jen požadavek na používání úložiště technologického centra a to formou FTP. Z pohledu funkčnosti a požadavků na spisovou službu TC jde o nepodporované řešení dotačním projektem. Z těchto důvodů toto řešení nebylo předmětem VŘ , není možné na ně uplatnit jakékoliv náklady. ORP může pouze uvolnit FTP resp. FTPS prostor na negarantovaném úložišti tak je povinnost dle části I.

TC ORP Šumperk – jak spolupracovat Možný scénář řešení situace obcí s „nehostovanou“ spisovou službou • Nákup licence hostované spisové služby V tomto případě se rozšíří počet licencí na ORP. Náklady přefakturuje ORP v plné výši na obce. ORP zajistí školení a nastavení technologie v ceně projektu. Nákup licence hostované spisové služby cena 20000 + DPH (odpovídá ceně dotace +spoluúčasti obce) V tomto případě se rozšíří počet licencí • Web service Pro danou obec bude nastavena licence web služby a DB, která zajistí dostupnost metadat a elektronických příloh. Web služba je popsány na veřejné adrese https: //gdev. gordic. cz/xrg/Popis. WS. aspx? content=SSL/wslist. SSL. xml Napojení systému je věcí dohody firmy GORDIC a ALIS a jejich vzájemného projektu. Propojení je vnímáno jako projekt. Je nutné upozornit na fakt, že toto propojení podléhá změnám technologickým i legislativním. Při realizaci změn může dojít k opětovným nákladům. • Vlastní realizace V tomto případě si veškeré náklady na realizaci IS dle platné legislativy nese obec bez jakékoliv účasti ORP. • Využití zbývající rezervy licencí

TC ORP Šumperk – ostatní obce Seznam obcí, které nejsou partnery projektu ani nespolupracují – – – – – Bohutín Dlouhomilov Hraběšice Janoušov Jindřichov Nový Malín Rapotín Šléglov Vernířovice Vikantice V době přípravy projektu nebylo možné získat stanovisko níže uvedených obcí nebo bylo nejasné. Pro tyto obce však byla vysoutěžena možnost se k technologickému centru připojit během realizace projektu. Těmto obcím a jejich příspěvkovým organizacím je plně k dispozici plná funkčnost TC v ceně projektu. Těchto obcí je 10. Tyto obce nejsou ukazatelem splnění podmínek projektu, ale jejich připojení by mělo pozitivní dopad na hodnocení projektu v rámci hodnotících zpráv. Jestliže se nevyužije počet licencí v této variantně může se použít pro variantu obcí bez hostované spisové služby, které již mají spisovou službu, ale budou využívat pouze FTP resp. FTPS negarantované úložiště. Rozhodnutí očekáváme do 15. 7. 2011

TC ORP Šumperk – PO Šumperk • Příspěvkové organizace města, které budou využívat hostovanou spisovou službu: » ZŠ Vrchlického » MŠ Sluníčko Šumperk » MŠ Veselá školka Šumperk

TC ORP Šumperk - služby • POVINNÉ SLUŽBY – Negarantované úložiště nevyřízených a neuzavřených spisů – Elektronická spisová služba ORP a PO, hostovaná spisová služba obcí ORP a jejich PO • VOLITELNĚ PROVOZOVANÉ SLUŽBY – – aplikace samosprávy měst a obcí (účetnictví, řízení projektů, …) agendové systémy samosprávy (RUIAN, ROB, RPP) aplikace systémového charakteru (např. elektronická pošta, …) služby a aplikace ve stávající infrastruktuře ORP

Technologické centrum ORP Šumperk

TC ORP Šumperk – schéma zapojení LAN přepínače v. Client SAN Diskové pole SAS v. Center Zálohovací server Negarantované úložiště

TC ORP Šumperk - hardware • 2 ESX servery (Hypervizory) - DELL PE R 710 – 64 GB RAM – 2 x Quadcore CPU – 10 x 1 Gb síťových portů (HBA) – Management – Redundantní zdroje • Zálohovací server / v. Centrum / Negarantované úložiště - DELL PE R 510 – 8 GB RAM, – 2 x Quadcore CPU – 4 x 1 Gb síťových portů (HBA) – 10 TB diskový prostor – SATAII disky, RAID 5

TC ORP Šumperk - hardware Diskové pole (zde jsou umístěny všechny virtuální stroje) 15 k rpm disky Redundantní SP 15 x 450 GB SAS disky, rozšiřitelné Kapacita 4 – 6 TB (RAID 10/RAID 5) SAN infrastruktura (propojení ESX serverů, pole, zál. serveru) technologie i. SCSI Pásková knihovna - Autoloader LTO 3/LTO 4 2 drive, kapacita 16 pásek připojení SAS k zálohovacímu serveru • Záruka 64 měsíců s opravou do 4 hodin / NBD

TC ORP Šumperk – virtualizační prostředí • VMware v. Center – Správa celého virtuálního prostředí – Umožňuje vytvářet a spravovat virtuální clustery (spojením ESX serverů) – Update manager, monitoring virtuálního prostředí, alarmy

TC ORP Šumperk – Thin Provisioning Veliká úspora místa díky technologii Thin Provisioning

TC ORP Šumperk - sítě • Vytvoření 3 oddělených sítí (vždy redundantní AP) – LAN • Připojení TC do LAN sítě MÚ • Nutné oddělit síťový provoz TC od ostatního provozu!!! – SAN • Storage Area Network, i. SCSI • Dedikovaná datová síť – MANAGEMENT • Dedikovaná síť pro správu zařízení v TC (HW servery, diskové pole, virtuální prostředí, přepínače, UPS, RMS)

TC ORP Šumperk – zálohování sw • Zálohování ve dvou fázích – Zálohy obrazů virtuálních strojů (1 x týdně) – v. Ranger. PRO 1 – Zálohy na úrovni operačního systému – Backup. Exec 2010 • Zálohování bude prováděno: – na úložiště zálohovacího serveru (D 2 D) – ze zálohovacího serveru na pásky prostřednictvím autoloaderu (D 2 T)

TC ORP Šumperk – zálohování napájení • Záloha napájení prostřednictvím UPS – 2 UPS - DELL UPS RACK 4200 W – každá UPS zapojená spolu s externí bateriovým modulem – doba běhu zařízení TC z UPS alespoň 30 minut • Záloha napájení elektrocentrálou KIPOR KDE 6700 TA 3 – výkon 6– 8 k. VA, vybavena modulem aut. startu (ATS)

TC ORP Šumperk - dohled • Dohled a servis nad provozem TC 12 x 5 – Dohledový systém přijímá automatické hlášení závad nebo zhoršení provozních parametrů TC – Sběr dat • Servery • Diskové pole • UPS • Aktivní prvky • Virtuální prostředí • Prostředí v TC

TC ORP Šumperk – dohled skutečný • Vybudované dohledové centrum – Monitoring v režimu 24 x 7 – Sledování • Dostupnosti zařízení • Vytížení paměti, CPU • Provozního prostředí • Virtuálního prostředí – Kontaktování místních administrátorů – Helpdesk systém – Pomoc s řešením problémů

TC ORP Šumperk – dohledové centrum

TC ORP Šumperk – vysoká dostupnost • Vysoká dostupnost (HA) zajištěna v několika úrovních – Hardwarová redundance • kritické HW komponenty plně redundantní • Redundantní AP – Redundance zapojení • SAN • LAN • MANAGEMENT – Vysoká dostupnost v prostředí VMware • Funkce VMware High Availability • Funkce Fault Tolerance

TC ORP Šumperk – AP LAN

TC ORP Šumperk – AP MGMT, SAN

TC ORP Šumperk – jištění, měření spotřeby

TC ORP Šumperk – diesel generátor

TC ORP Šumperk - monitoring

TC ORP Šumperk - přístup

TC ORP Šumperk - klimatizování

TC ORP Šumperk – redundance prvků pole

TC ORP Šumperk – virtualizační servery

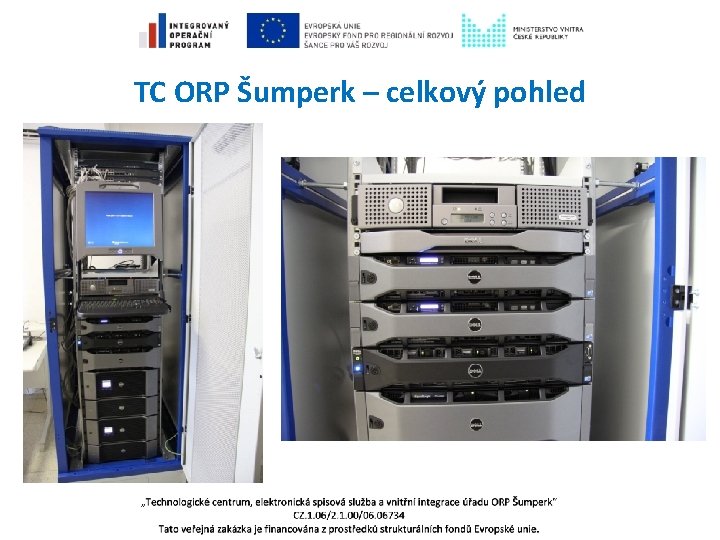

TC ORP Šumperk – celkový pohled

TC ORP Šumperk – zálohování sw

TC ORP Šumperk – zálohování sw

TC ORP Šumperk – management UPS

TC ORP Šumperk – management pásek

TC ORP Šumperk – mapa zapojení prvků

TC ORP Šumperk - v. Center
