Technologia Wiper Dlaczego warto stosowa pytki dogadzajce Zwikszona
- Slides: 14
Technologia Wiper Dlaczego warto stosować płytki dogładzające? Zwiększona ekonomika obróbki poprzez: - Zwiększone posuwy dzięki wykorzystaniu płytek Wiper Znakomita jakość wykończenia powierzchni Niezakłócony tok produkcji Mniejsze zapasy magazynowe 1 Coro. Key 2006 – Turning / Wiper
Technologia Wiper Pierwszy wybór T-Max P Geometrie Kształt płytki -WF/-WM/-WR CNMG, CNMM, DNMX, TNMX, WNMG CNMX CNGA, CNGQ, WNGA CNGA, WNGA -SM (Xcel) -WG/-WH (Ceramika) -WG/-WH (CBN) Coro. Turn® 107 2 Coro. Key 2006 – Turning / Wiper Geometrie Kształt płytki -WF/-WM -WK (ostrze nożowe) CCMT, DCMX, TCMX TCGX
Technologia Wiper Asortyment poszerzony o gatunek CB 7015 płytek T-Max P Nowy, większy promień naroża Gatunek CB 7015 płytek z sześciennego azotku boru 3 Coro. Key 2006 – Turning / Wiper
Technologia Wiper Geometrie płytek T-Max P -WF, -WM oraz -WR -WF Doskonała jakość wykończenia CNMG 120412 -WM CNMG 120408 -WF CNMG 120404 -WF Głębokość skrawania ap mm 6, 0 CNMG 120412 -WR 5, 0 powierzchni i kontrola spływu wióra WNMG CNMG TNMX DNMX -WM Wysoka produktywność, wysoki posuw i dobra jakość powierzchni WNMG 4, 0 3, 0 CNMG TNMX DNMX 2, 0 -WR Wysoka produktywność, bardzo duże 1, 0 0, 1 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 Posuw fn mm posuwy przy dobrej jakości powierzchni TNMX CNMM 4 Coro. Key 2006 – Turning / Wiper
Technologia Wiper Rozszerzony asortyment płytek Coro. Turn® 107 Promienie 04 i 08 Dla płytek w kształcie C- i T- 5 Coro. Key 2006 – Turning / Wiper
Technologia Wiper Geometrie płytek Coro. Turn® 107 -WF, -WM oraz -WK CCMT Głębokość skrawania ap mm CCMT 09 T 308 -WM CCMT 09 T 304 -WF TCGX 110204 R-WK 5, 0 CCMT 4, 0 3, 0 TCGX 2, 0 1, 0 0, 1 6 0, 2 Coro. Key 2006 – Turning / Wiper 0, 3 0, 4 0, 5 Posuw fn mm -WF Zaprojektowane by zapewnić najwyższą jakość wykończenia powierzchni przy dobrej kontroli spływu wióra -WM Zaprojektowane dla uzyskania maksymalnej ekonomiki obróbki poprzez wysokie posuwy i lepsze wykończenie powierzchni -WK Szlifowana na obwodzie, ostra płytka. Geometria nożowa w wersji prawej i lewej (R/L), z otwartym dodatnim łamaczem wiórów, z technologią dogładzania, dla obróbki z wysokim posuwem przy doskonałej jakości powierzchni i z dobrą ekonomiką obróbki
Technologia Wiper Płytki Coro. Turn® 107 Do toczenia zewnętrznego i wewnętrznego małych przedmiotów Dodatnia geometria o kącie przyłożenia 7° łączy małe opory skrawania z wytrzymałością ostrza Coro. Turn® 107 jest doskonały do obróbki na długim wysięgu bez strat w jakości wykończenia powierzchni Uzyskuje się o około 30% lepszą jakość wykończenia powierzchni w porównaniu do płytek ujemnych dzięki łagodnemu skrawaniu (Ra do 0. 3 µm) 7 Coro. Key 2006 – Turning / Wiper

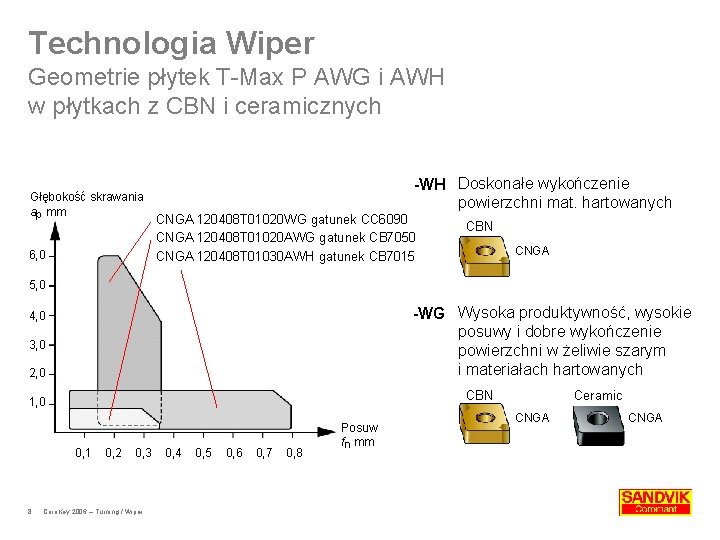

Technologia Wiper Geometrie płytek T-Max P AWG i AWH w płytkach z CBN i ceramicznych Głębokość skrawania ap mm 6, 0 -WH Doskonałe wykończenie powierzchni mat. hartowanych CNGA 120408 T 01020 WG gatunek CC 6090 CNGA 120408 T 01020 AWG gatunek CB 7050 CNGA 120408 T 01030 AWH gatunek CB 7015 CBN CNGA 5, 0 -WG Wysoka produktywność, wysokie posuwy i dobre wykończenie powierzchni w żeliwie szarym i materiałach hartowanych 4, 0 3, 0 2, 0 CBN 1, 0 0, 1 8 0, 2 0, 3 Coro. Key 2006 – Turning / Wiper 0, 4 0, 5 0, 6 0, 7 0, 8 Posuw fn mm Ceramic CNGA
Technologia Wiper O połowę krótszy czas produkcji dzięki zastosowaniu płytek dogładzających Wiper - Płytki Wiper łączą wysoką ekonomikę obróbki z doskonałą jakością wykończenia powierzchni Chropowatość Płytka standardowa Naroże płytki dogładzającej Dwa razy większy posuw Posuw, fn mm/obr Coro. Key 2006 – Turning / Wiper Naroże płytki dogładzającej Ten sam posuw Płytka Wiper Promień naroża 9 Standardowe naroże
Technologia Wiper Obróbka kształtowa i wpływ na wymiary obrabianego detalu Płytki CNMG, WNMG mają pełny promień naroża Efekt Wiper DNMX Naroże Wiper Z ustaw na zero 1) Wpływ na l 22 Wpływ naroża Wiper płytek DNMX 10 Coro. Key 2006 – Turning / Wiper 1) Wpływ na l 21 X ustaw na zero 1) Rzeczywiste naroże, poza zarysem nominalnym, kształtuje przedmiot
Technologia Wiper Opory skrawania Naroże płytek Wiper generuje w przybliżeniu takie same opory skrawania co naroże standardowe Dodatnie płytki Wiper generują w przybliżeniu 50% mniejsze opory skrawania niż płytki ujemne k. N 100% 50% DNMG-PM 11 Coro. Key 2006 – Turning / Wiper DNMX-WM DCMX-WF

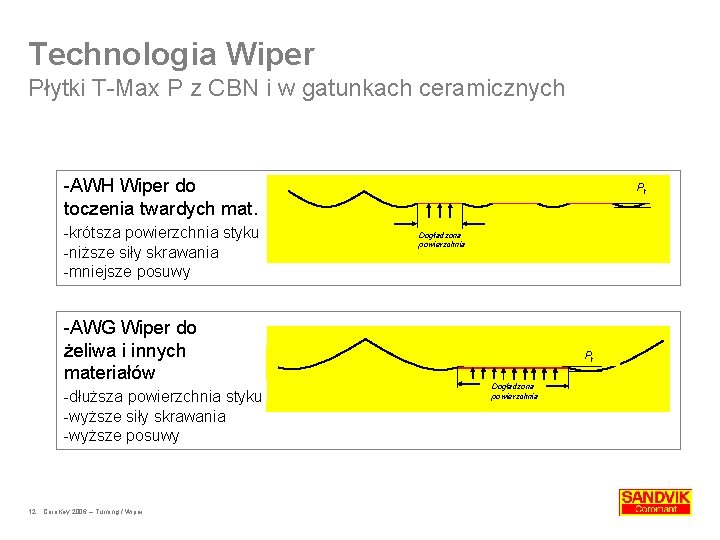

Technologia Wiper Płytki T-Max P z CBN i w gatunkach ceramicznych -AWH Wiper do toczenia twardych mat. -krótsza powierzchnia styku -niższe siły skrawania -mniejsze posuwy -AWG Wiper do żeliwa i innych materiałów -dłuższa powierzchnia styku -wyższe siły skrawania -wyższe posuwy 12 Coro. Key 2006 – Turning / Wiper Pt Dogładzona powierzchnia

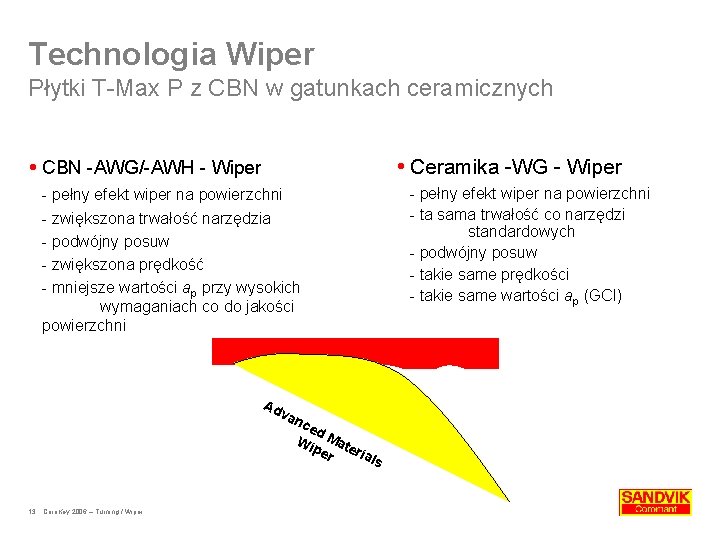

Technologia Wiper Płytki T-Max P z CBN w gatunkach ceramicznych Ceramika -WG - Wiper CBN -AWG/-AWH - Wiper - pełny efekt wiper na powierzchni - zwiększona trwałość narzędzia - podwójny posuw - zwiększona prędkość - mniejsze wartości ap przy wysokich wymaganiach co do jakości powierzchni Ad va n 13 Coro. Key 2006 – Turning / Wiper ce d Wi Mat eri pe als r - pełny efekt wiper na powierzchni - ta sama trwałość co narzędzi standardowych - podwójny posuw - takie same prędkości - takie same wartości ap (GCI)
Technologia Wiper Sytuacja patentowa Kilka nowych rozwiązań typu Wiper może naruszać nasz patent. Dla jasności pragniemy zaakcentować co następuje: Posiadamy patent na naroże z 5 stycznymi promieniami. 14 Coro. Key 2006 – Turning / Wiper
